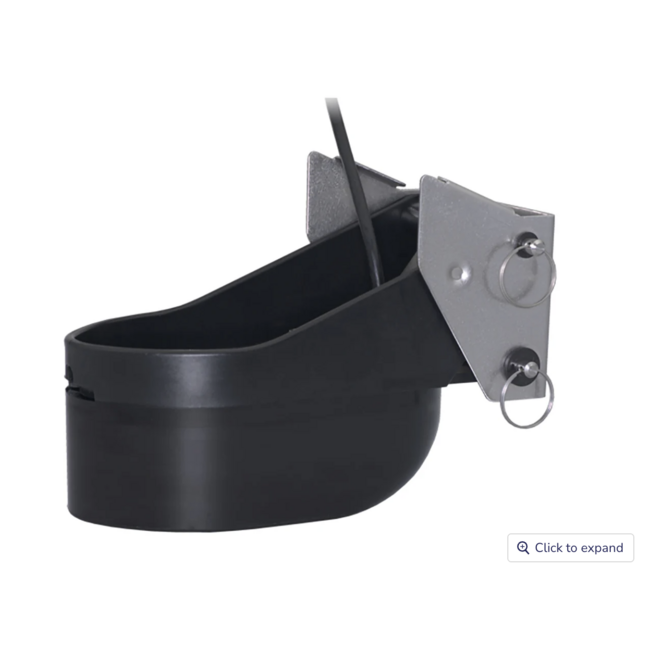

AIRMAR TM185M CHIRP Spiegelheckgeber (1 kW)

Der AIRMAR TM185M ist ein leistungsstarker Single-Channel Medium-CHIRP Spiegelheckgeber, entwickelt für Bootsfahrer und Angler, die eine robuste Mittelbandabdeckung und zuverlässige Tiefenverfolgung in verschiedensten Bedingungen benötigen. Mit 1 kW Leistung und einem 85–135 kHz CHIRP-Band bietet er deutlich bessere Durchdringung, klarere Fischbögen und präzisere Zieltrennung als herkömmliche Einfrequenzgeber. Das Mittelband-CHIRP liefert eine ideale Balance zwischen Detailauflösung und Tiefenreichweite und eignet sich daher sowohl für Küsten- als auch für Offshore-Einsatz.

Das robuste Urethan-Gehäuse mit Edelstahl-Spiegelheckhalterung sorgt für langanhaltende Stabilität und zuverlässige akustische Leistung bei unterschiedlichen Geschwindigkeiten. Der integrierte Tiefen- und Schnellreaktions-Temperatursensor, zusammen mit einem 12-m-Kabel und 10-Pin-Stecker, ermöglicht eine direkte Plug-and-Play-Integration mit kompatiblen Furuno-CHIRP-Echoloten und TZtouch-Systemen. Der TM185M eignet sich besonders für Boote, die eine leistungsstarke Mittelbandlösung benötigen, ohne auf High-Wide oder Low-Frequency umzusteigen.

Der TM185M verfügt über eine verstellbare Heckspiegelhalterung, die eine korrekte Ausrichtung bei unterschiedlichen Spiegelwinkeln ermöglicht. Dadurch wird der Geber optimal im Wasser positioniert und liefert präzise Tiefenmessungen sowie eine gleichmäßige CHIRP-Leistung.

EIGENSCHAFTEN

• Medium-Band CHIRP (85–135 kHz): Ausgewogenes Verhältnis zwischen Tiefe und Detailgenauigkeit.

• 1 kW Ausgangsleistung: Starke Durchdringung und stabile Grundortung in Küsten- und Offshore-Gewässern.

• Verbesserte Zieltrennung: Klarere Fischbögen und definiertere Strukturen.

• Urethan-Gehäuse mit Edelstahlhalterung: Widerstandsfähig, strömungsoptimiert und für höhere Geschwindigkeiten geeignet.

• Tiefen- und Temperaturmessung: Integrierte Sensoren mit schneller Reaktionszeit.

• 10-Pin-Stecker: Direkte Kompatibilität mit Furuno-Systemen.

• 12-m-Kabel: Marinetaugliches Installationskabel für flexible Verlegung.

HAUPTKOMPONENTEN

TM185M CHIRP Geber
Medium-Band CHIRP-Keramikelement (85–135 kHz) in Urethan-Gehäuse mit integrierter Tiefen- und Temperaturmessung.

Edelstahl-Spiegelheckhalterung
Verstellbare Halterung für stabile Positionierung und sauberen Wasserstrom bei unterschiedlichen Geschwindigkeiten.

10-Pin-Kabel (12 m)
Werkseitig montiertes maritimes Kabel mit 10-Pin-Stecker zur direkten Integration in Furuno-CHIRP-Systeme.

SPEZIFIKATIONEN

• Leistung: 1 kW

• Frequenz: 85–135 kHz (Medium CHIRP)

• Funktionen: Tiefe, Temperatur

• Gehäuse: Urethan mit Edelstahlhalterung

• Montage: Spiegelheckmontage

• Stecker: 10-Pin

• Kabellänge: 12 m

• Einsatzbereich: Küsten- und Offshore-Fischerei, Strukturidentifikation, Tiefenverfolgung im Mittelbereich

KOMPATIBILITÄT

• Unterstützte Systeme: Kompatibel mit Furuno-CHIRP-Echoloten und TZtouch-Displays mit 10-Pin-CHIRP-Eingang.

• Funktionen: Tiefe und Temperatur.

• Hinweis: Single-Channel Medium-Band; nicht für Low-Frequency oder High-Wide CHIRP ausgelegt.

LIEFERUMFANG

• TM185M 1 kW Medium-CHIRP Spiegelheckgeber

• Edelstahl-Montagehalterung und Befestigungsmaterial

• 12 m Kabel mit 10-Pin-Stecker

• Installationsdokumentation

INSTALLATIONSHINWEISE

Der Geber sollte an einer glatten, störungsfreien Stelle des Spiegelhecks montiert werden, an der die Wasserströmung bei Fahrt sauber bleibt. Bereiche mit Stufen, Strakes oder Turbulenzen sind zu vermeiden. Die Edelstahlhalterung muss korrekt ausgerichtet werden, damit der Geber auch bei höheren Geschwindigkeiten vollständig eingetaucht bleibt. Das Kabel ist durch eine wasserdichte Durchführung zu verlegen und direkt am 10-Pin-Eingang anzuschließen – fern von elektrischen Störquellen, um die CHIRP-Qualität sicherzustellen.

Die verstellbare Heckspiegelhalterung ermöglicht eine Ausrichtung über einen typischen Spiegelwinkelbereich von etwa 2° bis 22°, sodass der Geber waagerecht im Wasser positioniert werden kann. Eine korrekte Ausrichtung ist entscheidend für präzise Tiefenmessungen und eine gleichmäßige CHIRP-Leistung.
