Zipwake Serie 450S PRO Integrator Module Straight Kit Box

Das Zipwake Serie 450S PRO Integrator Module Straight Kit Box ist eine Hochleistungs-Trimmsteuerungslösung, die für schnelle Gleit- und Halbgleitboote unter anspruchsvollen Bedingungen entwickelt wurde. Als Teil der fortschrittlichen S PRO-Reihe bietet dieses Modell eine höhere Betätigungsgeschwindigkeit, mehr Drehmoment und eine verstärkte Bauweise im Vergleich zur Standard-S-Serie. Es eignet sich ideal für professionelle und gewerbliche Anwendungen, die präzise automatische Stabilisierung und dauerhafte Zuverlässigkeit erfordern.

Ausgestattet mit 450 mm geraden Interceptoren und gesteuert über das Integrator-Modul (IM-S PRO) anstelle eines herkömmlichen Steuerpanels ermöglicht das System eine zentrale, intelligente Verbindung mit Multifunktionsdisplays (MFDs), NMEA 2000-Netzwerken und drahtlosen Geräten. Das Ergebnis ist ein kompaktes, aber leistungsstarkes Trimm-System, das Rollen und Stampfen minimiert, den Kraftstoffverbrauch optimiert und selbst bei hohen Geschwindigkeiten für sanftes Handling und Sicherheit sorgt.

MERKMALE

• Gerade Konfiguration (450 mm): Entwickelt für flache Spiegel, um gleichmäßigen Auftrieb und präzise Kontrolle über die gesamte Heckbreite zu gewährleisten.

• PRO-Doppel-Servo-Aktuatoren: Hoher Drehmoment, schnelle Reaktion (~0,3 s Hub vollständig) und maximale Zuverlässigkeit für intensiven Einsatz.

• Automatische Stabilisierung: Überwacht Pitch und Roll kontinuierlich und passt die Interceptor-Position dynamisch an für maximalen Komfort und Sicherheit.

• Kraftstoff- und Leistungseffizienz: Optimiert den Rumpfwinkel, reduziert Widerstand und Verbrauch und verbessert Geschwindigkeit und Fahrverhalten.

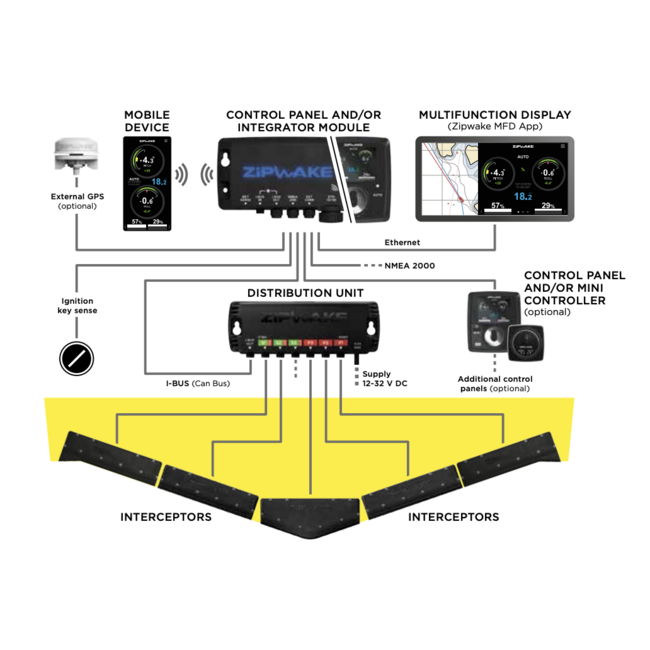

• Intelligente Integration: Das Integrator-Modul ersetzt das Bedienfeld und ermöglicht die direkte Verbindung mit MFDs und NMEA 2000-Netzwerken sowie drahtlose Einrichtung über die Zipwake-App.

• Robuste Konstruktion: Wasserdicht (IP68 Interceptor, IP67 Module), öl- und zündsicher – ideal für Motorraumumgebungen.

• Erweiterbare Architektur: Unterstützt bis zu sechs S PRO-Interceptoren pro Verteilungseinheit ohne zusätzliche Netzteile oder Anschlüsse.

HAUPTKOMPONENTEN

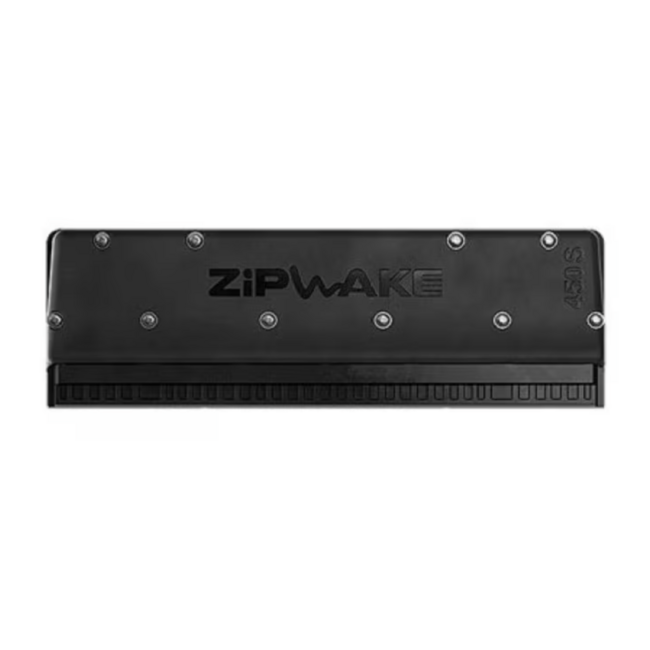

Gerade Interceptoren (IT450-S PRO)
Zwei 450 mm Interceptoren mit Dual-Brushless-Servos für extrem schnelle und präzise Bewegungen. Entwickelt für Hochgeschwindigkeitsboote, bieten sie stabilen Auftrieb und minimale Wartung unter allen Bedingungen.

Integrator-Modul (IM-S PRO)
Das intelligente Kernstück des Systems ersetzt das Steuerpanel und ermöglicht eine nahtlose Integration mit Multifunktionsdisplays und Smart-Geräten. Bietet drahtlose Einrichtung, Überwachung und Software-Updates für eine aufgeräumte, moderne Konsole.

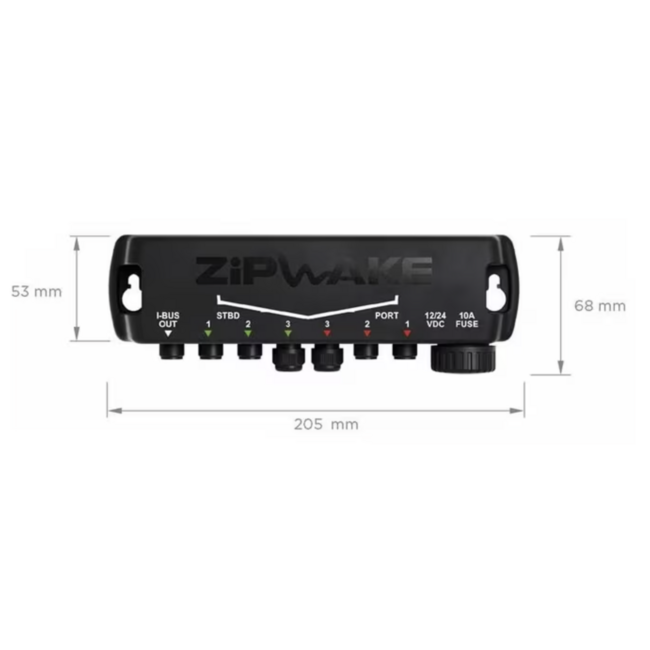

Verteilungseinheit (DU-S PRO)
Zentrale Energie- und Kommunikationseinheit für die Interceptoren. Hitzebeständig, vibrationsfest und feuchtigkeitsresistent mit integriertem Schutz und 4 m Stromkabel für den sicheren Einbau unter Deck.

TECHNISCHE DATEN

• Interceptortyp: Gerade (flacher Spiegel)

• Interceptor-Länge: 450 mm (17,7 in)

• Hubweg: 30 mm (1,2 in)

• Betätigungsgeschwindigkeit: 20 mm/s

• Maximale Bootsgeschwindigkeit: Bis zu 60 Knoten (≈ 110 km/h)

• Empfohlene Bootslänge: Bis ca. 18 m (≈ 60 ft)

• Spannungsbereich: 12 – 32 V DC

• Leistungsaufnahme: Ca. 25 W maximal

• Schutzart: IP68 (Interceptoren), IP67 (Verteilungs- und Integrator-Module)

• Servotyp: Doppelte bürstenlose, untertauchbare Aktuatoren

• Steckertyp: M12 5-Pin Rundstecker

• Kabellänge: 3 m Standard (verlängerbar auf 6 m)

• Betriebstemperatur: 0 °C – +40 °C (32 °F – 104 °F)

• Lagertemperatur: –40 °C – +90 °C (–40 °F – 194 °F)

• Kit-Box-Gewicht: Ca. 13 kg (je nach Konfiguration)

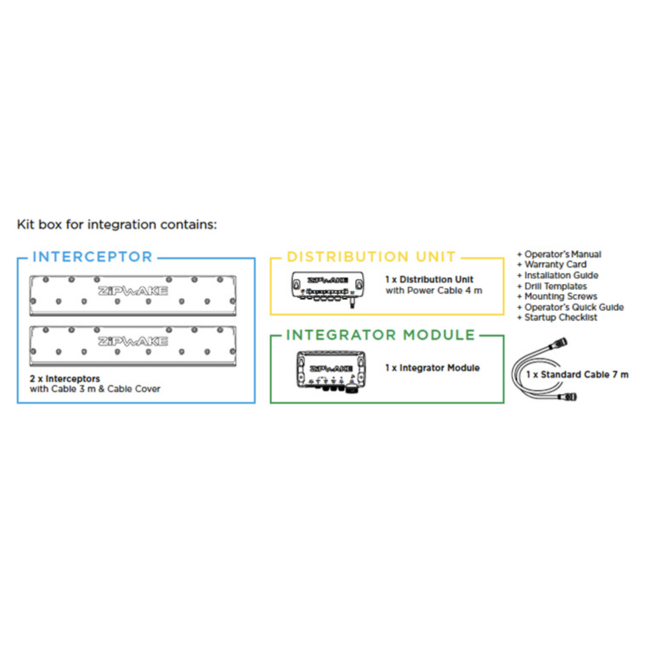

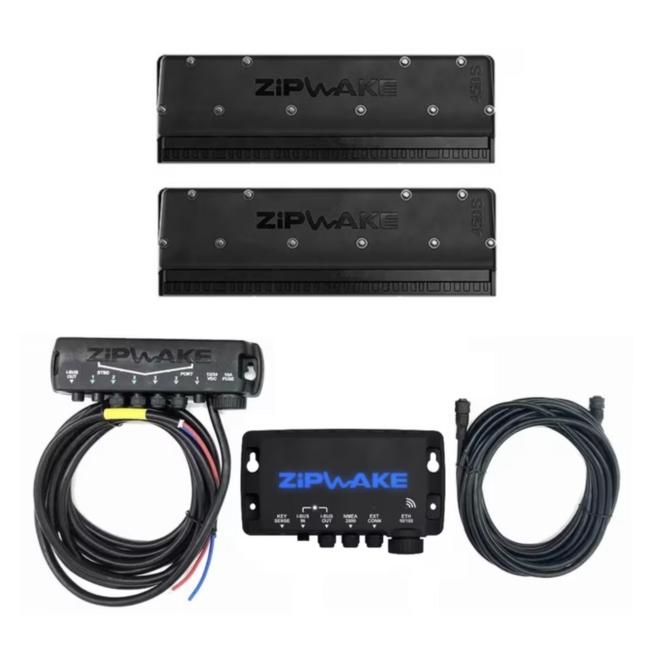

LIEFERUMFANG

• 2 × Gerade Interceptoren (450 mm) mit 3 m Kabeln und Montageplatten

• 1 × Verteilungseinheit (DU-S PRO) mit 4 m Stromkabel

• 1 × Integrator-Modul (IM-S PRO)

• 1 × Verlängerungskabel

• Bedienungsanleitung

• Installationshandbuch

• Bohrschablonen

• Befestigungsschrauben

• Schnellstartanleitung

• Garantiekarte

INSTALLATIONSHINWEISE

Die geraden Interceptoren werden parallel zur Wasserlinie am flachen Spiegel installiert, um gleichmäßigen Auftrieb und optimale Wasserströmung zu gewährleisten. Kabeldurchführungen unterhalb der Wasserlinie müssen mit wasserdichten Tüllen abgedichtet werden, um den IP-Schutz zu erhalten. Das Integrator-Modul sollte in der Nähe des Steuerstands oder des NMEA 2000-Netzwerks angebracht werden, die Verteilungseinheit in einem trockenen, gut belüfteten Raum (z. B. Maschinenraum).

Das modulare System ermöglicht die Erweiterung mit weiteren S PRO-Interceptoren oder die Integration mit anderen Bordsystemen für eine flexible und hochwirksame Trimmlösung.
