Professionelles Trimmsystem mit 450-mm-Chine-Interzeptoren für V-Rümpfe bis 18 m. Das Integrator-Modul steuert automatisch Neigung und Rollen, verbessert Handling, Stabilität, Sicherheit und senkt Kraftstoffverbrauch im professionellen Einsatz. Lesen Sie mehr.
Das Zipwake Serie 450S PRO Chine Integrator Module Kitbox Trimsystem ist ein professionelles, dynamisches Trimmkontrollsystem, das für schnelle und stark beladene Boote entwickelt wurde, die maximale Stabilität, Präzision und Reaktionsgeschwindigkeit erfordern. Als Teil der S PRO Serie bietet dieses Modell leistungsstärkere Aktuatoren, verbesserte Abdichtung und erhöhte Zuverlässigkeit im Vergleich zur Standard-S-Serie – ideal für den professionellen Einsatz und anspruchsvolle Bedingungen.

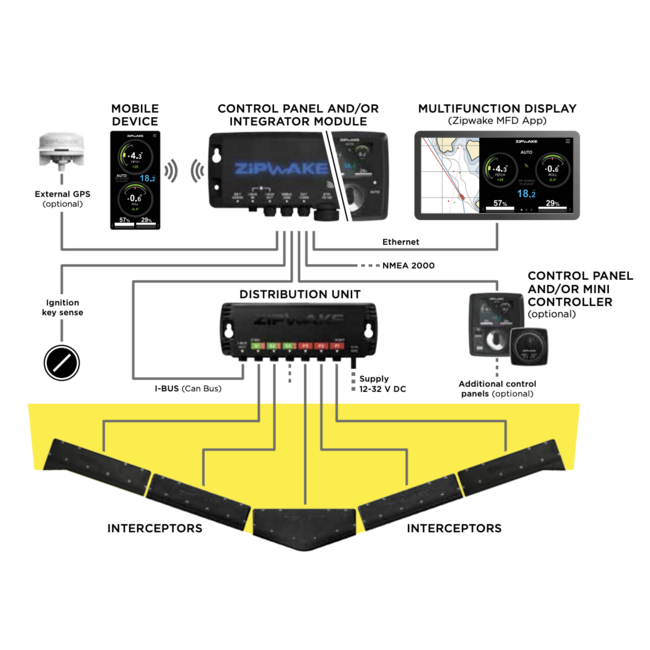

Die Chine-Konfiguration ist speziell für geneigte oder V-förmige Spiegel entwickelt und sorgt für eine präzise Roll- und Trimmkorrektur, wo gerade Interzeptoren nicht montiert werden können. Das Integrator-Modul (IM) ermöglicht eine zentrale Steuerung mehrerer Zipwake-Systeme über eine vereinheitlichte Schnittstelle und bietet vollständige Konnektivität über NMEA 2000, einschließlich GPS- und Sensordatenintegration.
Das System sorgt für eine vollautomatische Stabilisierung in Echtzeit, verbessert das Handling, reduziert den Kraftstoffverbrauch und erhöht den Komfort an Bord. Es ist mit bis zu sechs Interzeptoren kompatibel und kann flexibel erweitert werden.
Professionelles Design: Entwickelt für den Dauerbetrieb mit verbesserter Präzision und robuster Bauweise.
Chine-Konfiguration: Ideal für geneigte oder V-förmige Spiegel, sorgt für ausgeglichene Hubverteilung und präzise Rollsteuerung.
Zentrale Integration: Das Integrator-Modul steuert mehrere Zipwake-S-PRO-Einheiten über ein gemeinsames Netzwerk.
Plug-and-Play-Konnektivität: Einfache Installation dank NMEA-2000-Schnittstelle.
Automatische Stabilisierung: Dynamische Korrektur von Roll- und Nickbewegungen in Echtzeit.
Kraftstoffeffizienz: Optimiert den Anstellwinkel, reduziert Widerstand und Verbrauch.
Intelligente Bedienung: Echtzeit-Feedback über Trimm, Roll und Interzeptorpositionen.
Erweiterbares System: Unterstützt bis zu sechs Interzeptoren ohne zusätzliche Netzteile.

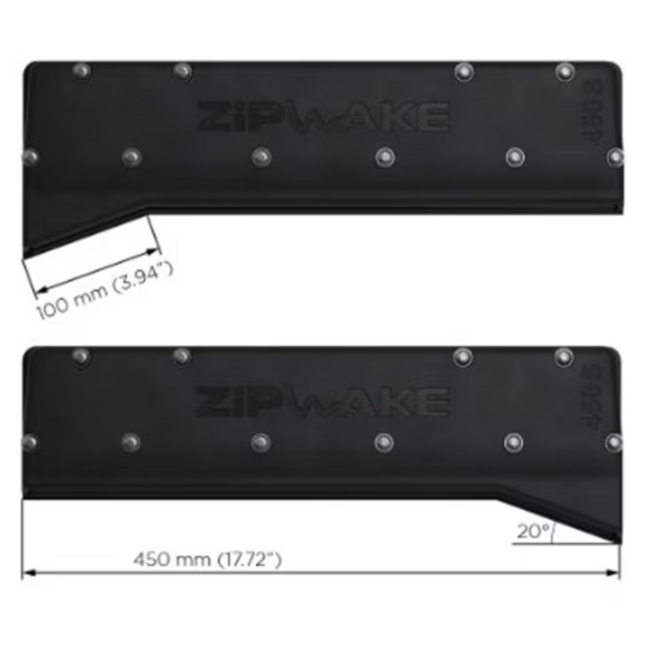

Chine-Interzeptoren (IT450-S PRO Chine)
Zwei 450-mm-Interzeptoren für geneigte Spiegel, ausgestattet mit leistungsstarken bürstenlosen Servomotoren. Sie bieten eine Hubbewegung von 30 mm bei hoher Präzision und sind vollständig wasserdicht (IP68), öl- und stoßbeständig.

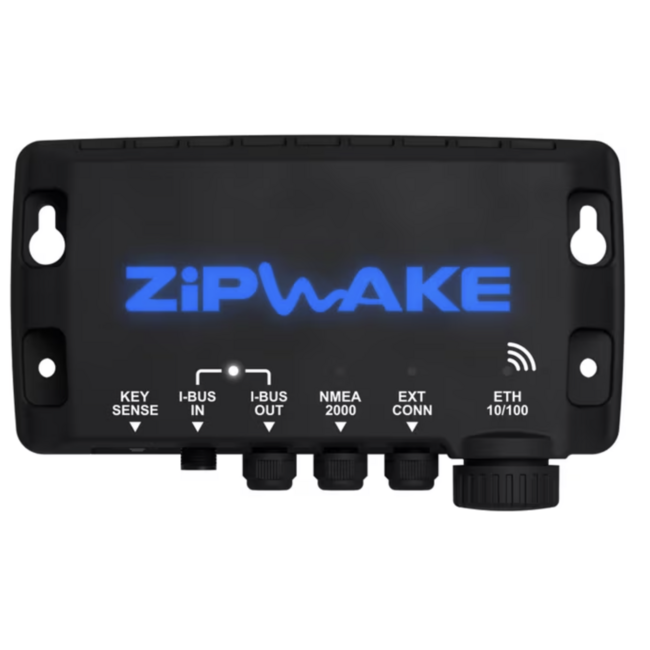

Integrator-Modul (IM-S PRO)
Steuert das gesamte System und ermöglicht die Verbindung zu NMEA-2000-Netzwerken und Smart-Geräten. Ermöglicht Bedienung über Multifunktionsdisplays (MFDs) oder die Zipwake-App. Kompakt, wasserdicht und drahtlos aktualisierbar.

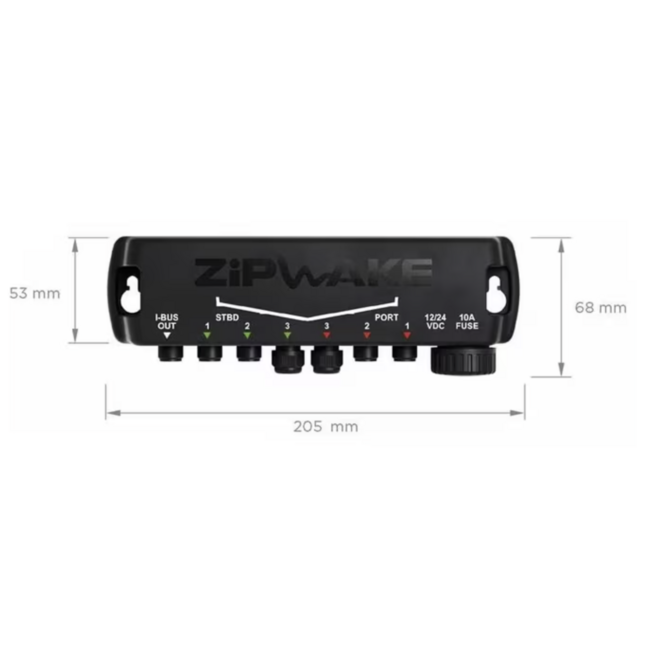

Verteilereinheit (DU-S PRO)
Versorgt die Interzeptoren mit Strom, bietet Überstrom- und Kurzschlussschutz. IP67-klassifiziert und für den sicheren Einbau im Motorraum geeignet.
Interzeptortyp: Chine (geneigter Spiegel)
Länge: 450 mm (17,7 in)
Hub: 30 mm (1,2 in)
Hubgeschwindigkeit: 20 mm/s
Max. Bootsgeschwindigkeit: 60 Knoten (≈ 110 km/h)
Bootslänge: bis 18 m (≈ 60 ft)
Spannung: 12–32 V DC
Leistung: 25 W max. pro Interzeptor
Schutzklasse: IP68 (Interzeptoren), IP67 (DU & IM)
Servotyp: Bürstenlos, eintauchfähig
Stecker: M12 5-polig
Kabel: PUR 3 m, verlängerbar auf 6 m
Betriebstemperatur: 0 °C – +40 °C
Lagertemperatur: –40 °C – +90 °C
Gewicht: ca. 18 kg

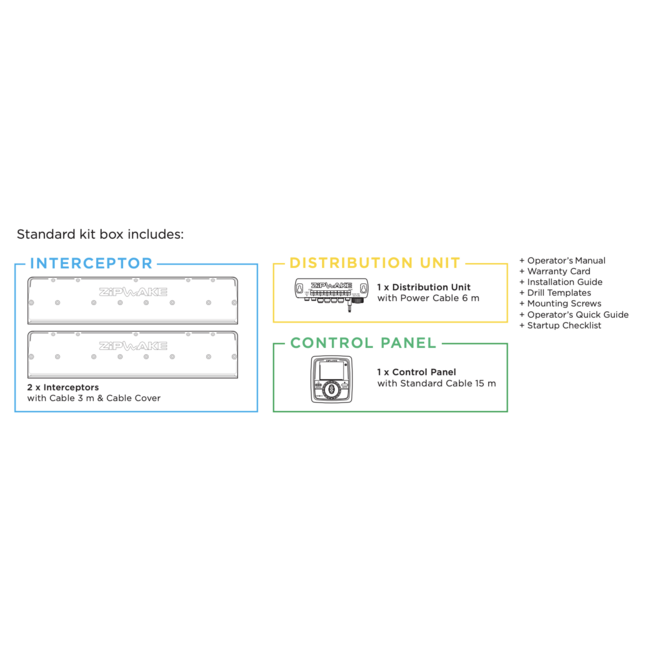

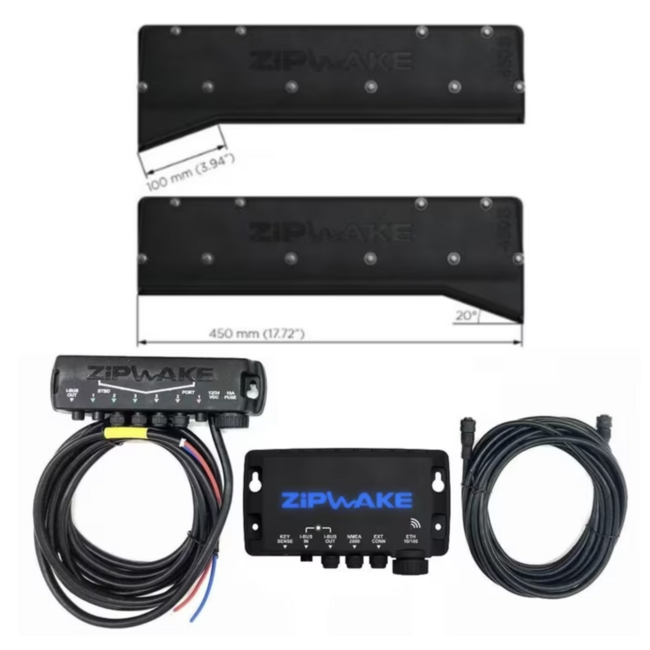

2 × Chine-Interzeptoren (450 mm) mit 3 m Kabeln und Montageplatten
1 × Verteilereinheit (DU-S PRO) mit 4 m Stromkabel
1 × Integrator-Modul (IM-S PRO)
1 × Verlängerungskabel
Bedienungsanleitung
Installationshandbuch
Bohrschablonen
Montageschrauben
Schnellstartanleitung
Garantiekarte
Die 450S PRO Chine-Interzeptoren werden bündig an V-förmigen Spiegeln montiert, um eine gleichmäßige Wasserströmung und Hubverteilung sicherzustellen. Das Integrator-Modul wird in der Nähe der Steuerkonsole installiert und per Ethernet-Verbindung in das NMEA-Netzwerk integriert.
Die Verteilereinheit sollte in einem trockenen, zugänglichen Technikraum montiert werden. Kabeldurchführungen unterhalb der Wasserlinie müssen mit wasserdichten Dichtungen verschlossen werden. Das System ist modular erweiterbar und unterstützt bis zu sechs Interzeptoren.
