Professionelles Trimmsystem mit 450-mm-Chine-Interzeptoren für V-Rümpfe bis 18 m. Dual-Servo-Technologie sorgt für schnelle Korrektur von Rollen und Stampfen, verbessert Komfort, Effizienz und Sicherheit unter anspruchsvollen Betriebsbedingungen. Lesen Sie mehr.
Das Zipwake Serie 450S PRO Chine Integrator Module Kit Box Paket ist eine professionelle, dynamische Trimmregelungslösung, entwickelt für Hochgeschwindigkeitsboote und stark beladene Schiffe unter anspruchsvollen Bedingungen. Als Teil der fortschrittlichen S PRO-Serie kombiniert es ein kompaktes Design, Hochleistungs-Doppelservo-Technologie und intelligente Integration über das Integrator Module (IM-S PRO) für maximale Kontrolle, Komfort und Effizienz auf See.
Die Chine-Konfiguration wurde speziell für schräge oder V-förmige Rumpfflächen entwickelt und sorgt für effektiven Auftrieb und präzise Rollkompensation, wo gerade Interceptoren weniger geeignet sind. Im Vergleich zur Standard-S-Serie bietet die S PRO-Linie schnellere Betätigung, höheres Drehmoment und eine verstärkte Konstruktion für professionelle und gewerbliche Anwendungen. Durch die dynamische Korrektur von Stampf- und Rollbewegungen sorgt sie für sanfteres Handling, geringeren Kraftstoffverbrauch und erhöhte Sicherheit bei Gleit- und Halbgleitbooten bis etwa 18 Meter Länge.
Chine-optimiertes Design: Entwickelt für schräge Rumpfsektionen, um effizienten Auftrieb und verbesserte Rollstabilität zu gewährleisten.
Hochgeschwindigkeits-Betätigung: Doppelte bürstenlose Servos ermöglichen schnelle und präzise Bewegungen der Interceptoren für sofortige Reaktionen.
Automatische Stabilisierung: Überwacht und passt Trimm- und Rollwinkel kontinuierlich an, um Komfort und Sicherheit bei jeder Wetterlage zu erhöhen.
Kraftstoffeffizienz: Hält den optimalen Fahrwinkel, reduziert Widerstand und Wellenbildung und senkt so den Verbrauch.
Intelligente Integration: Das Integrator-Modul ersetzt das herkömmliche Bedienfeld und ermöglicht eine nahtlose Verbindung mit MFDs und NMEA 2000-Netzwerken.
Robuste Konstruktion: Vollständig wasserdicht (IP68-Interzeptoren, IP67-Module) und beständig gegen Öl, Stöße und Korrosion – ideal für professionelle Umgebungen.
Erweiterbares System: Unterstützt bis zu sechs S PRO-Interceptoren ohne zusätzliche Anschlüsse oder Stromversorgung.

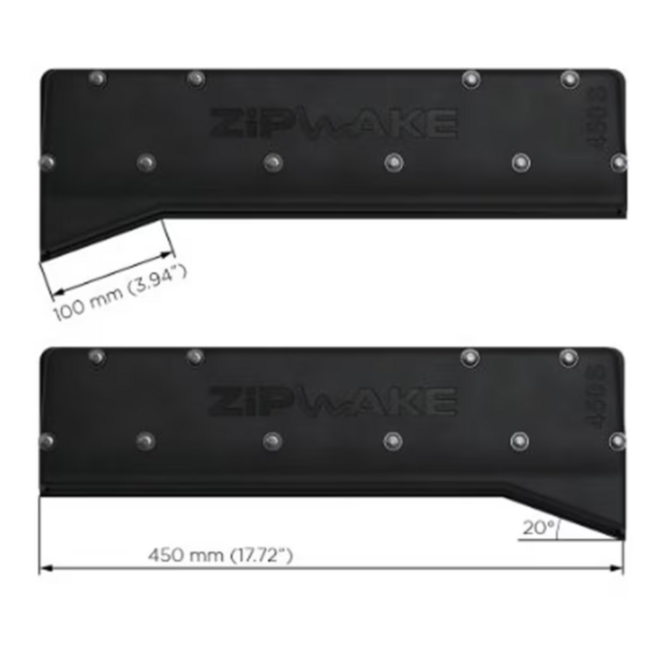

Chine-Interceptoren (IT450-S PRO Chine)
Zwei 450 mm Chine-Interceptoren, entwickelt für V-förmige und schräge Rumpfflächen. Mit PRO-Doppelservo-Technologie bieten sie überlegenen Auftrieb, Stabilität und schnelle Reaktionszeiten – selbst bei rauen Bedingungen.
Integrator-Modul (IM-S PRO)
Zentrale Steuereinheit, ersetzt das Bedienpanel und ermöglicht volle Integration mit Multifunktionsdisplays (MFDs) und Smart-Geräten. Bietet drahtlose Konfiguration, Überwachung und Software-Updates für eine saubere, moderne Steuerkonsole.

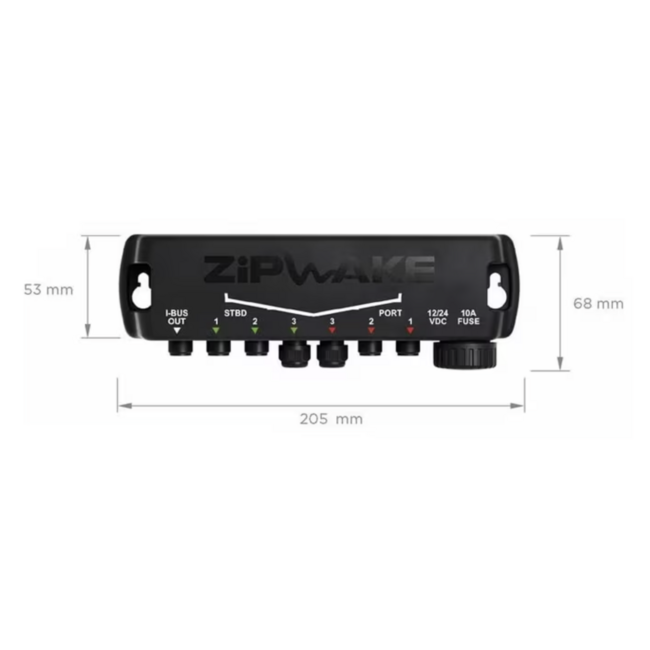

Verteilungseinheit (DU-S PRO)
Robuste und wasserdichte Stromversorgungseinheit, die Energie und Kommunikation zu den Interceptoren liefert. Für den sicheren Einbau im Maschinenraum konzipiert, mit integriertem Schutz gegen Überlastung und 4 m Stromkabel.
Interceptortyp: Chine (geneigte Rumpffläche)
Interceptor-Länge: 450 mm (17,7 in)
Hubweg: 30 mm (1,2 in)
Betätigungsgeschwindigkeit: 20 mm/s
Maximale Bootsgeschwindigkeit: Bis zu 60 Knoten (≈ 110 km/h)
Empfohlene Bootslänge: Bis ca. 18 m (≈ 60 ft)
Spannungsbereich: 12 – 32 V DC
Leistungsaufnahme: Ca. 25 W maximal
Schutzart: IP68 (Interceptoren), IP67 (Verteilungs- und Integrator-Module)
Servotyp: Doppelte bürstenlose, untertauchbare Aktuatoren
Steckertyp: M12 5-Pin Rundstecker
Kabellänge: 3 m Standard (verlängerbar auf 6 m)
Betriebstemperatur: 0 °C bis +40 °C (32 °F – 104 °F)
Lagertemperatur: –40 °C bis +90 °C (–40 °F – 194 °F)
Kit-Box-Gewicht: Ca. 13 kg (je nach Konfiguration)

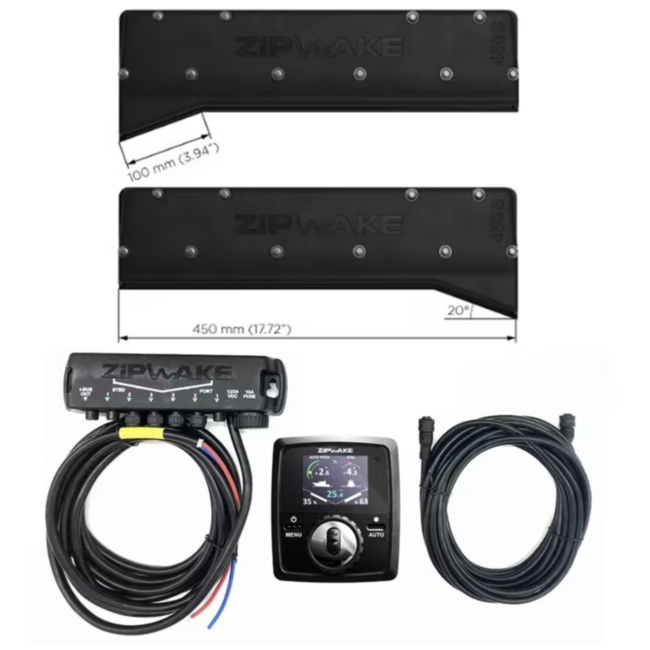

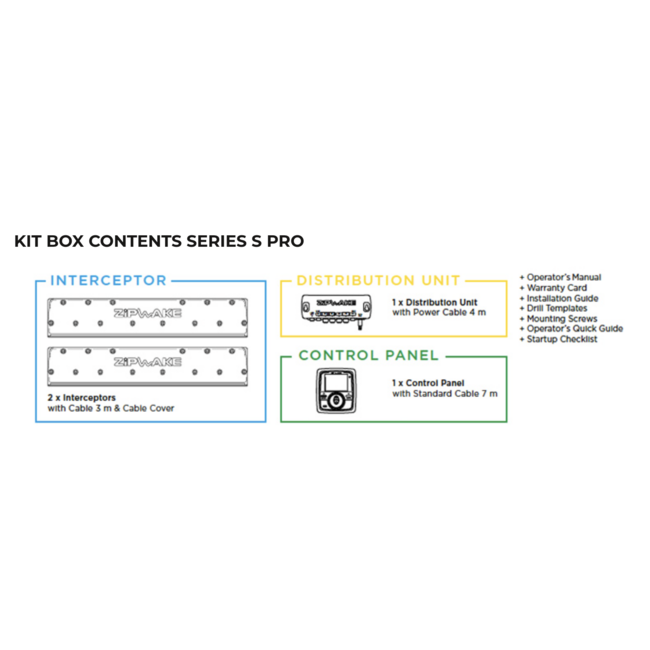

2 × Chine-Interceptoren (450 mm) mit 3 m Kabeln und Montageplatten
1 × Verteilungseinheit (DU-S PRO) mit 4 m Stromkabel
1 × Integrator-Modul (IM-S PRO)
1 × Verlängerungskabel
Bedienungsanleitung
Installationshandbuch
Bohrschablonen
Befestigungsschrauben
Schnellstartanleitung
Garantiekarte
Die Chine-Interceptoren müssen bündig an den äußeren, schrägen Rumpfsektionen montiert werden, um eine optimale Wasserströmung und maximale Hebelwirkung zu gewährleisten. Kabeldurchführungen unterhalb der Wasserlinie müssen mit wasserdichten Tüllen abgedichtet werden, um den Schutzgrad zu erhalten. Das Integrator-Modul sollte in der Nähe des Steuerstands oder innerhalb des NMEA 2000-Netzwerks installiert werden. Die Verteilungseinheit wird in einem trockenen, gut belüfteten Bereich (z. B. Maschinenraum) montiert, um einfache Wartung und sichere Verkabelung zu gewährleisten.

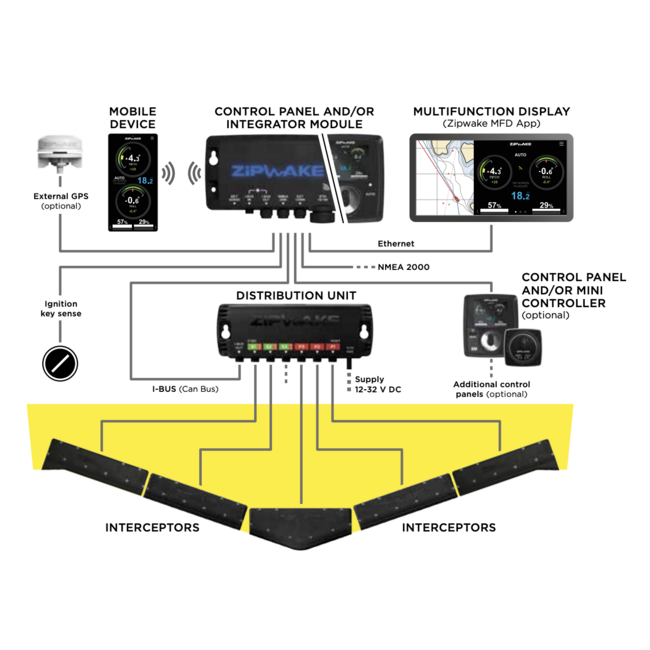

Diese modulare Struktur erlaubt die Erweiterung um zusätzliche Interceptoren oder andere Bordkomponenten und sorgt für flexible Anpassung an professionelle und leistungsstarke Boote.
