Zipwake Series 1000E rechte Kitbox Trimsysteem

Het Zipwake Series E 1000E rechte Kitbox Trimsysteem is een professioneel dynamisch trimcontrolesysteem dat is ontworpen voor schepen tot 30,5 m (100 ft) en snelheden tot 110 km/u (≈60 knopen). Ontwikkeld voor grotere sport- en semicommerciële vaartuigen, minimaliseert het systeem actief rollen en stampen, verbetert het brandstofrendement en vermindert het de invloed van golven. Door het handhaven van een optimale trimhoek verhoogt het comfort, stabiliteit en de algehele prestaties van het schip.

De kit bevat twee rechte interceptors van 1000 mm, een robuuste distributie-eenheid en een gebruiksvriendelijk bedieningspaneel met geïntegreerde GPS, gyro- en 3D-versnellingssensor. Met naadloze NMEA 2000-connectiviteit, automatische werking en modulaire uitbreidbaarheid biedt het systeem een complete en betrouwbare oplossing voor dynamische trimcontrole op veeleisende vaartuigen.

KENMERKEN

• Volautomatische werking: Real-time stabilisatie met geïntegreerde GPS, gyro- en 3D-versnellingssensor.
• Verbeterde stabiliteit: Vermindert actief rollen en stampen voor een soepelere en veiligere vaart.
• Brandstofbesparing: Optimaliseert de trimhoek, vermindert weerstand en verlaagt het brandstofverbruik.
• Connectiviteit: Compatibel met NMEA 2000-backbone voor naadloze integratie.
• Uitbreidbaar systeem: Ondersteunt tot zes interceptors zonder extra connectoren of voedingen.
• Gebruiksvriendelijk ontwerp: Geleverd met alle benodigde montagematerialen en software.

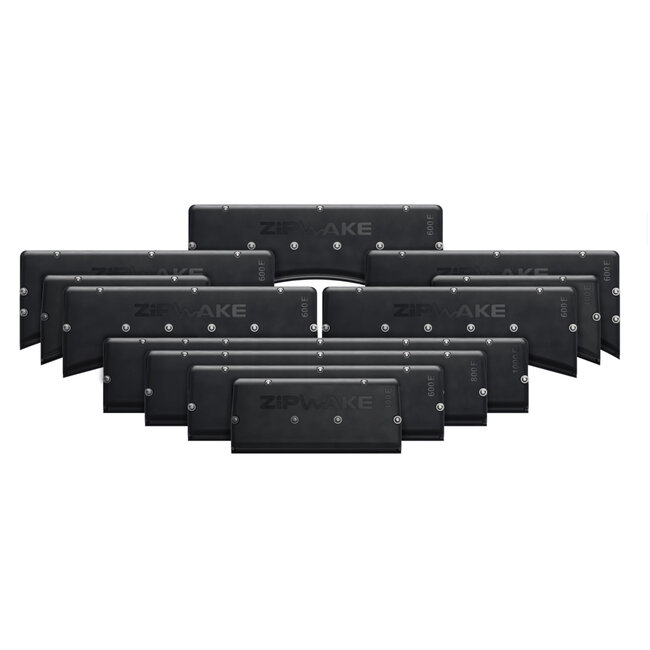

• Flexibele configuraties: Verkrijgbaar in meerdere maten en uitvoeringen om aan verschillende scheepseisen te voldoen.
• Updatebare software: Updates beschikbaar via de Zipwake-website.

HOOFDONDERDELEN

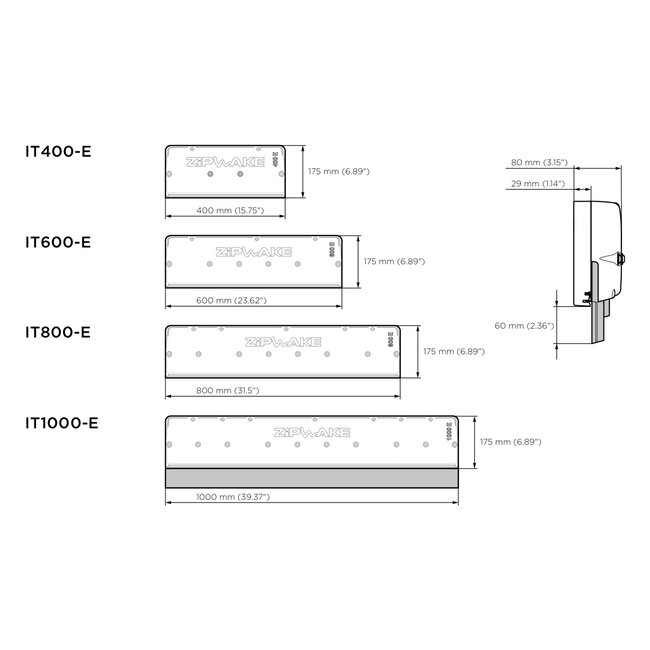

Rechte Interceptors (IT1000-E)

Twee rechte interceptors van 1000 mm met snel reagerende servotechnologie, ontworpen voor grote planerende en half-planerende boten. Hun duurzame constructie zorgt voor uitstekende lift en snelle correctie van stampen en rollen, zelfs bij hoge snelheden.

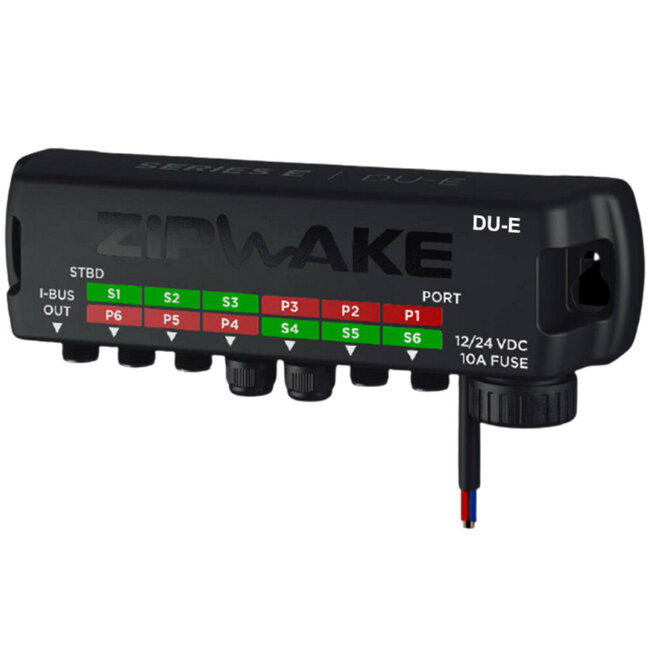

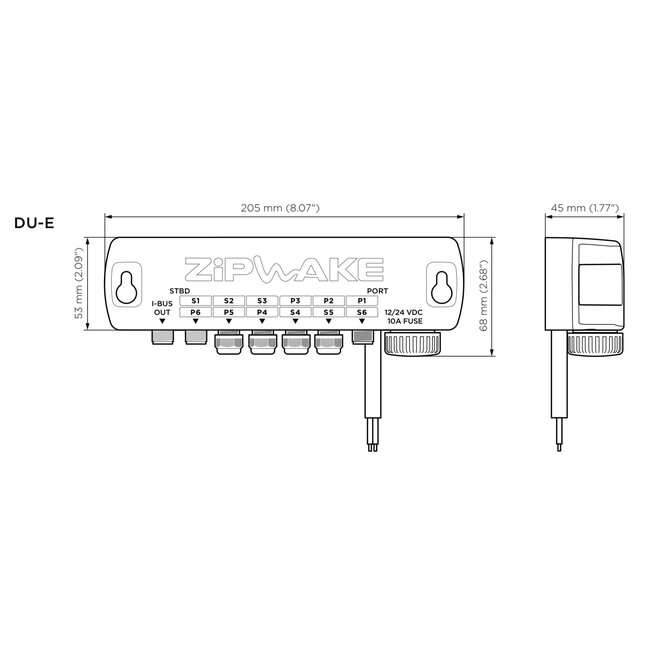

Distributie-eenheid (DU-E)

Levert stroom en connectiviteit aan de interceptors. De unit is waterdicht, oliebestendig, ontstekingsbeveiligd en geschikt voor veilige installatie onderdeks. Inclusief een 4 m stroomkabel en geïntegreerde elektrische beveiliging.

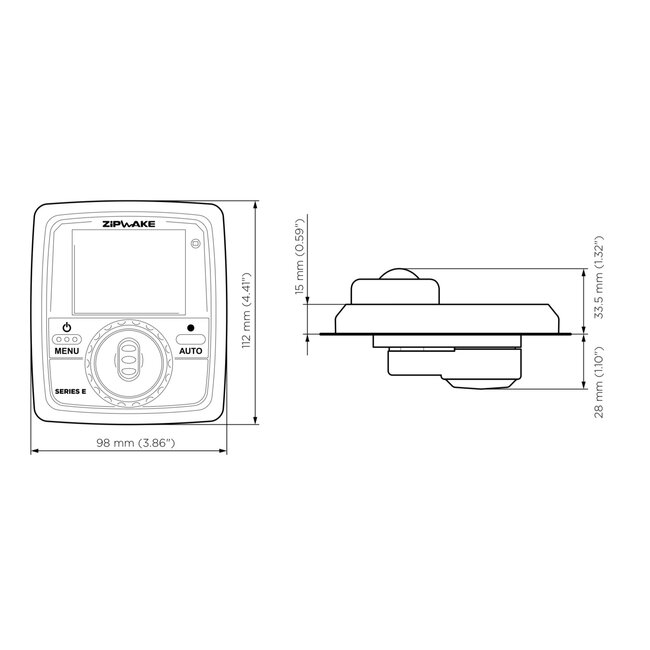

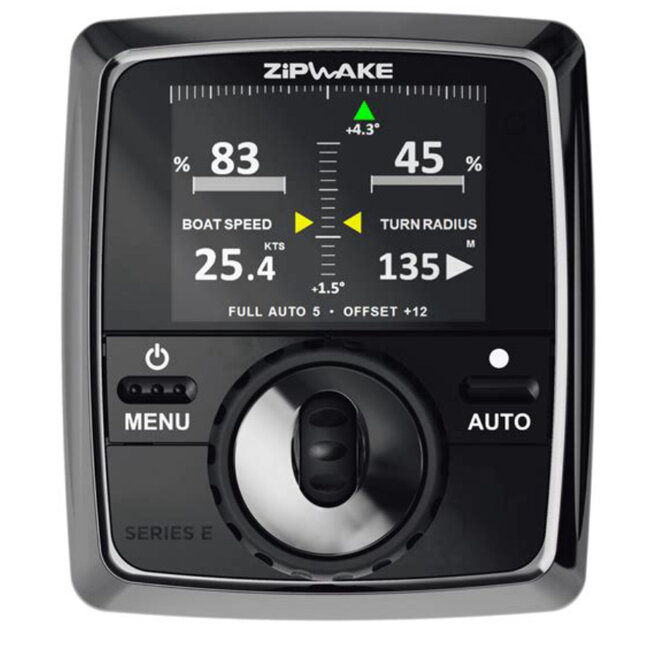

Bedieningspaneel (CP-E)

Een bij zonlicht afleesbaar 3D-bedieningspaneel met groot kleurendisplay en twee draaiknoppen voor intuïtieve handmatige aanpassingen. Geïntegreerde GPS-, gyro- en versnellingssensoren maken volledig automatische werking mogelijk. Real-time gegevens omvatten snelheid, stamp- en rolhoek en interceptorposities.

SPECIFICATIES

• Bladlengte: 1000 mm (39,4 in).
• Slag: 60 mm (2,4 in).
• Actuatorsnelheid: 40 mm/s, snelle respons voor onmiddellijke correctie.
• Maximale vaarsnelheid: Tot 110 km/u (≈60 knopen).
• Geschikte schepen: Tot 30,5 m (100 ft) lengte.
• Spanningsbereik: 12–32 V DC.
• Vermogensverbruik: Maximaal 50 W.
• Beschermingsgraad: IP68 (interceptors), IP67 (distributie-eenheid).
• Servotype: Borstelloze, onderdompelbare actuatoren.
• Connector type: M12, 5-pins, rond.
• Kabel: PUR, standaardlengte 3 m (verlengbaar).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.
• Gewicht kitbox: Ca. 20 kg (afhankelijk van configuratie).

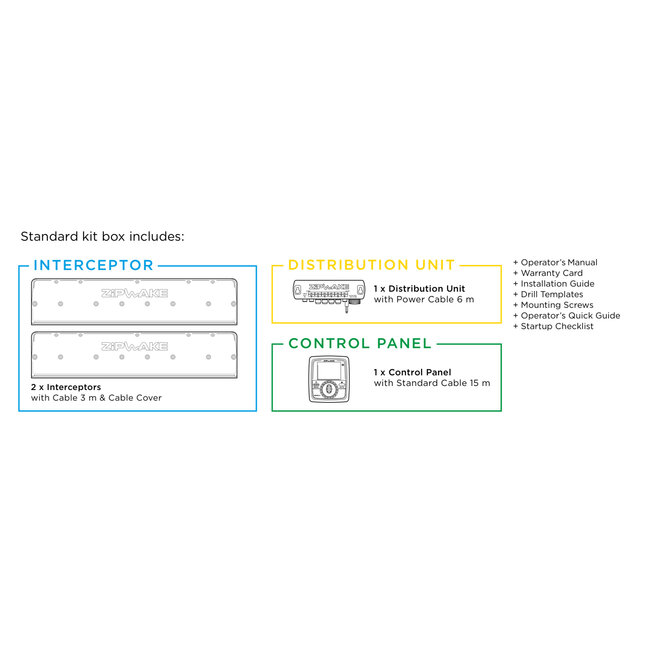

INHOUD VAN DE KIT

• 2 × rechte interceptors (1000 mm) met 3 m kabels, kabelafdekkingen en montageplaten.
• 1 × Distributie-eenheid E (DU-E) met 4 m stroomkabel.
• 1 × Bedieningspaneel E (CP-E) met standaardkabel.
• 1 × Verlengkabel.
• Handleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Snelstartgids.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

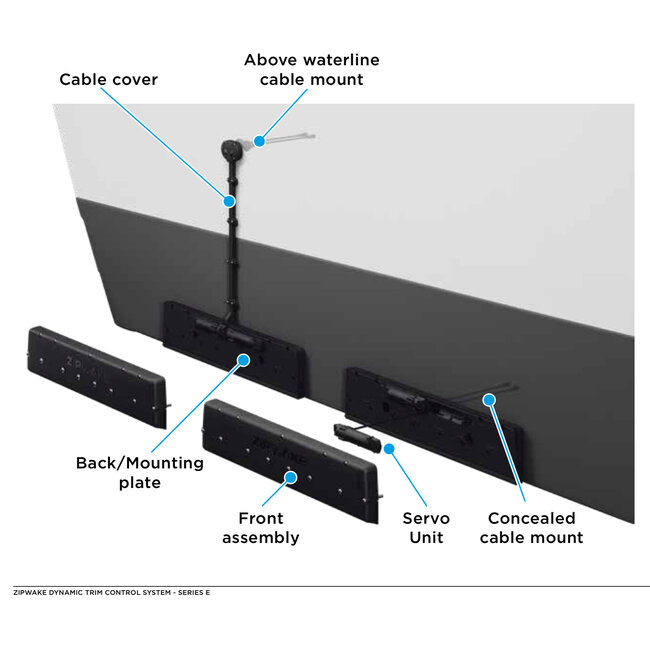

De kit bevat geïntegreerde montageplaten en optionele waterdichte doorvoeren voor veilige installatie boven of onder de waterlijn. Het modulaire systeem maakt aansluiting van maximaal zes interceptors per DU-E mogelijk en biedt zo flexibele configuraties zonder extra connectoren of voedingen. Correcte afdichting en uitlijning van de doorvoeren zijn essentieel om de waterdichtheid en systeemintegriteit te waarborgen.
