Zipwake 750S PRO recht kitbox trimsysteem

Het Zipwake 750S PRO recht kitbox trimsysteem is een professionele dynamische trimoplossing die maximale stabiliteit, veiligheid en efficiëntie op zee levert. Met ultrasnelle rechte interceptors en borstelloze servotechnologie elimineert het systeem actief rol en stampen, waardoor de impact van golven wordt verminderd voor soepeler varen en lager brandstofverbruik.

Alle componenten zijn ontworpen voor zwaar gebruik: waterdicht, schokbestendig en beschermd tegen olie- en ontstekingsrisico’s, wat betrouwbare werking met minimaal onderhoud garandeert. Dankzij een geïntegreerde montageplaat en flexibele door-romp opties is de installatie eenvoudig, zowel boven als onder de waterlijn. Het resultaat is een krachtig, intuïtief en duurzaam trimsysteem dat de prestaties verbetert voor planerende en half-planerende vaartuigen onder veeleisende omstandigheden.

KENMERKEN

• Directe respons: Hogesnelheids-servomotoren zorgen voor snelle aanpassing aan golfslag en belasting.
• Automatische stabilisatie: Corrigeert trim en rol actief voor veiliger en comfortabeler varen.
• Brandstofefficiëntie: Geoptimaliseerde rompprestaties verminderen weerstand en brandstofverbruik.
• Gebruiksvriendelijke bediening: Kleurendisplay en dubbele draaiknoppen voor intuïtieve bediening in alle omstandigheden.
• Duurzaam ontwerp: Waterdicht, oliebestendig en gebouwd voor professioneel gebruik.

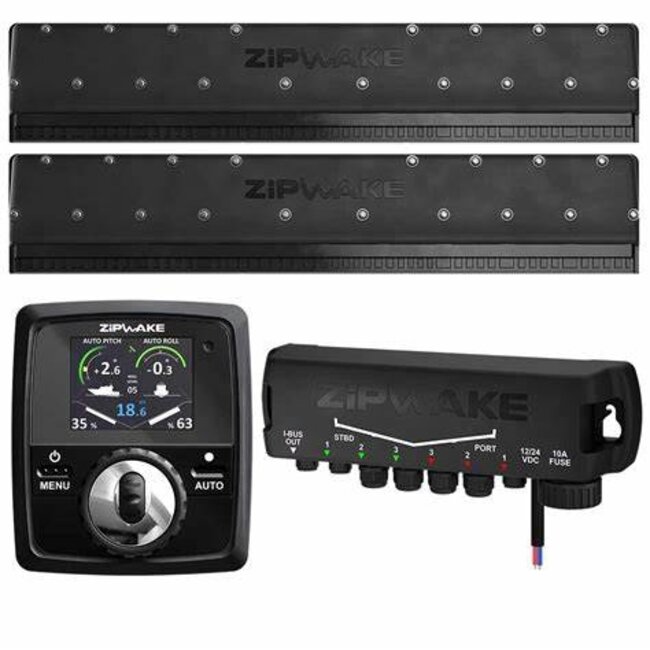

COMPONENTEN

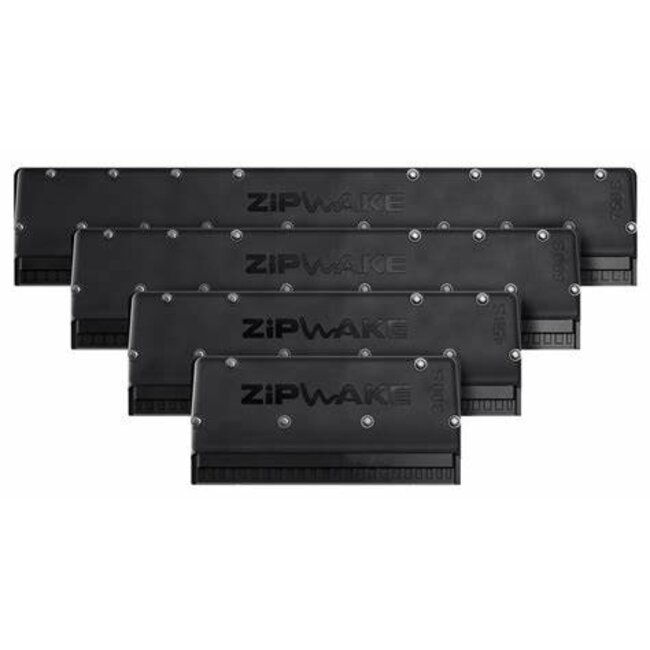

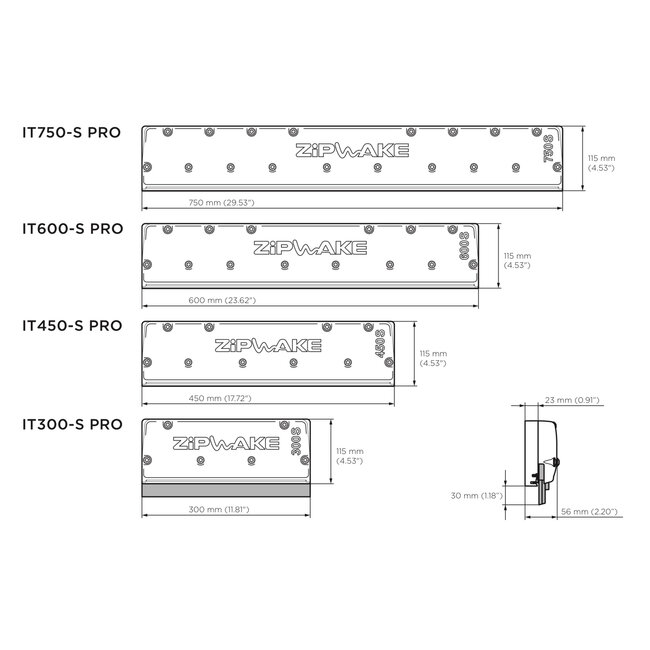

Rechte Interceptors (IT750-S PRO)

De kit bevat twee rechte interceptors van 750 mm, uitgerust met hogesnelheidsservo-actuators voor directe bladbeweging. Hun robuuste, waterdichte constructie weerstaat langdurige blootstelling aan zware maritieme omstandigheden, terwijl het precieze ontwerp effectieve compensatie van stampen en rollen garandeert, zelfs bij snelheden tot 60 knopen.

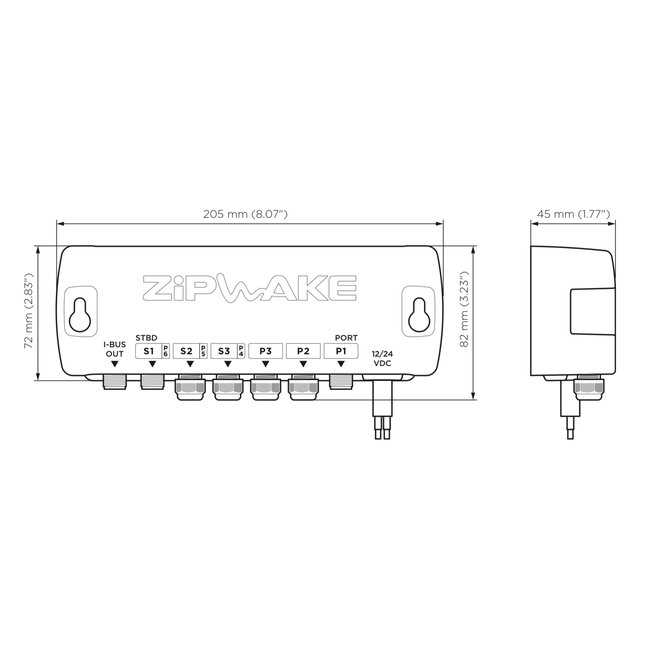

Distributie-eenheid (DU PRO)

Deze centrale eenheid voedt en coördineert de interceptors, met ingebouwde bescherming tegen overbelasting en kortsluiting. Robuust en waterdicht (IP67), geschikt voor installatie in machinekamers en andere veeleisende ruimtes. Inclusief 4 m stroomkabel voor snelle aansluiting.

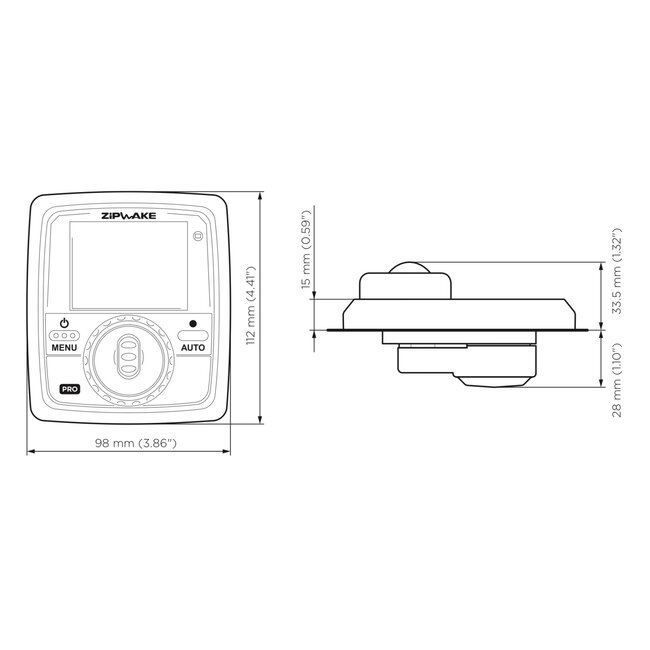

Bedieningspaneel

Het bedieningspaneel beschikt over een 2,4” kleurenbeeldscherm dat leesbaar is in zonlicht en dubbele draaiknoppen voor eenvoudige handmatige bediening. In automatische modus, met één knop te activeren, monitoren geïntegreerde GPS en 3D-sensoren voortdurend de beweging van het vaartuig om trim, rol en stampen dynamisch aan te passen. Real-time scheepsgegevens en interceptorposities zijn altijd zichtbaar voor volledige operatorcontrole.

SPECIFICATIES

• Bladlengte: 750 mm (29,5 in).
• Slag: 30 mm (1,2 in).
• Aandrijfsnelheid: 20 mm/s, voor snelle en nauwkeurige beweging.
• Maximale vaarsnelheid: Tot 60 knopen, geschikt voor snelle planerende boten.
• Spanningsbereik: 12–32 V DC, compatibel met de meeste boordsystemen.
• Vermogensverbruik: Maximaal 25 W.
• Beschermingsklasse: IP68-interceptors (tot 5 m onderdompelbaar), IP67-distributie-eenheid.
• Servotype: SU-S borstelloos, onderdompelbare actuators.
• Connector: M12 5-pins circulair, Ø 14,5 mm.
• Kabel: PUR, standaardlengte 3 m (uitbreidbaar tot 6 m).
• Bedrijfstemperatuur: 0 °C tot +40 °C (32 °F tot 104 °F).
• Opslagtemperatuur: –40 °C tot +90 °C (–40 °F tot 194 °F).
• Gewicht kitbox: 12,0 kg (26,5 lbs).

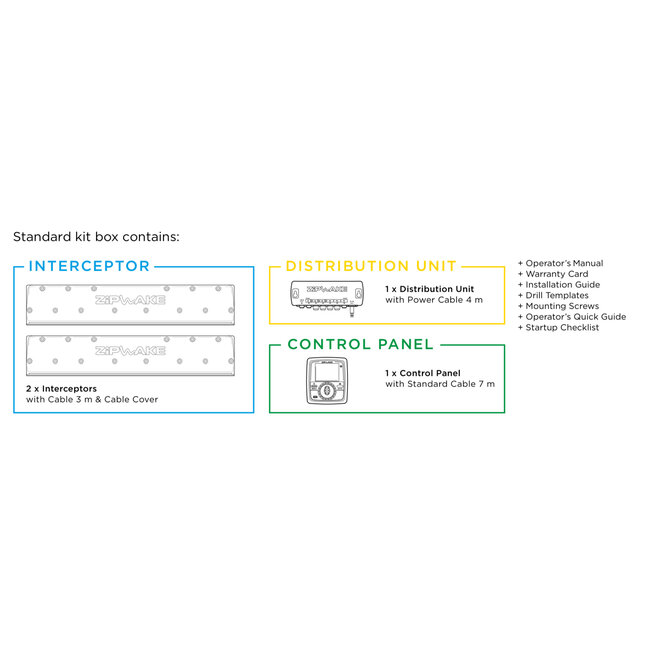

INHOUD VAN DE KIT

• 2 × rechte interceptors (750 mm) met 3 m kabels, PUR-kabelafdekkingen en montageplaten.
• 1 × distributie-eenheid met 4 m stroomkabel.
• 1 × bedieningspaneel met 7 m standaardkabel.
• 1 × standaard verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Snelstartgids.
• Garantiekaart.

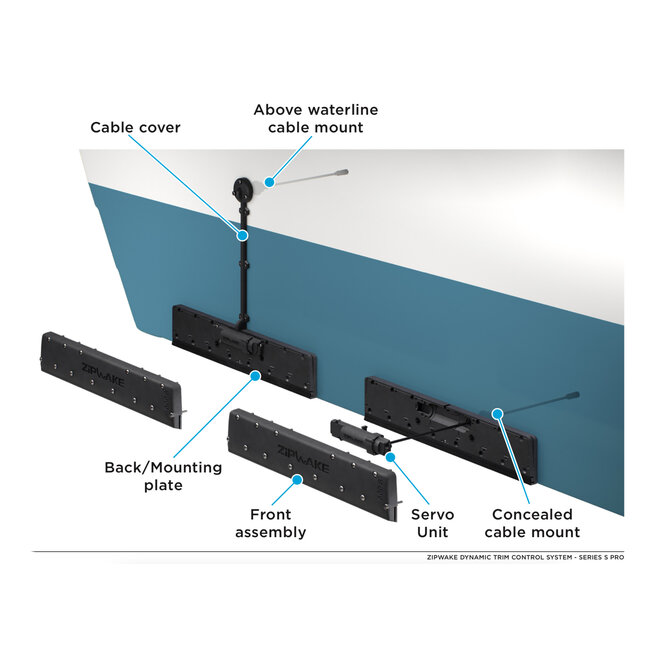

INSTALLATIE

De kit bevat een geïntegreerde montageplaat voor stevige installatie, met optionele waterdichte doorvoeren om kabels veilig onder de waterlijn te leiden. Het modulaire ontwerp maakt uitbreiding mogelijk met maximaal zes interceptors per distributie-eenheid, wat flexibiliteit biedt voor verschillende scheepsindelingen.
