Zipwake Series 450S Chine Kitbox Trimsysteem

Het Zipwake Series S 450S Chine Kitbox Trimsysteem is een geavanceerd dynamisch trimcontrolesysteem dat is ontworpen voor schepen tot 15,5 m (50 ft) en snelheden tot 60 knopen (≈110 km/u). Als onderdeel van de Series S bevat het chine interceptors die speciaal zijn ontwikkeld voor rompen met hoekige oppervlakken, wat superieure lift en stabiliteit biedt ten opzichte van conventionele trimtabs. Het systeem vermindert actief rollen en stampen, minimaliseert golfweerstand en verbetert zowel comfort als brandstofefficiëntie voor recreatieve en semi-professionele boten.

Deze kit bevat twee chine interceptors van 450 mm, een robuuste distributie-eenheid en een gebruiksvriendelijk bedieningspaneel met geïntegreerde GPS, gyro en 3D-versnellingsmeters. Met volledig automatische werking zorgt het voor nauwkeurige stabilisatie en naadloze NMEA-2000-connectiviteit. Compact, waterdicht en ontworpen voor intensief gebruik, is het systeem uitbreidbaar tot zes interceptors – een flexibele en toekomstbestendige oplossing.

KENMERKEN

• Automatische stabilisatie: Geïntegreerde GPS, gyro en 3D-versnellingsmeters zorgen voor dynamische pitch- en rollcorrectie.
• Chine interceptorontwerp: 450 mm chine interceptors voor hoekige rompen met beperkte ruimte.
• Prestaties: Snel reagerende interceptors, tot 5–10× sneller dan conventionele trimtabs.
• Comfort en veiligheid: Vermindert actief stampen en rollen voor een soepelere en veiligere vaart.
• Brandstofefficiëntie: Geoptimaliseerde trimhoek vermindert weerstand en verlaagt brandstofverbruik.
• NMEA-2000-connectiviteit: Naadloze integratie met boordinstrumenten en navigatiesystemen.
• Uitbreidbaar systeem: Ondersteunt tot zes interceptors per distributie-eenheid.
• Gebruiksvriendelijke bediening: Kleurenbedieningspaneel met zonlicht-afleesbaar display en draaiknoppen.
• Duurzame constructie: Waterdichte, oliebestendige en vonkvrije componenten.
• Updatebare software: Updates rechtstreeks beschikbaar via de Zipwake-website.

HOOFDONDERDELEN

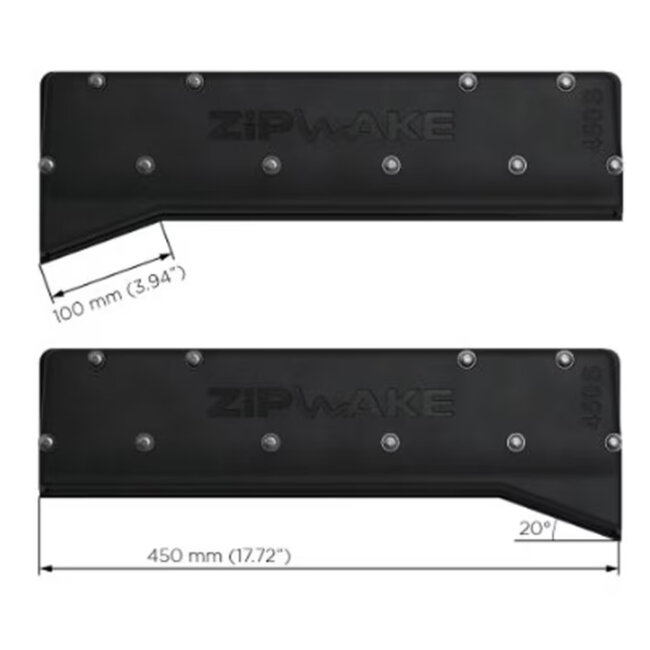

Chine Interceptors (IT450-S Chine)

Twee chine interceptors van 450 mm, speciaal ontworpen voor hoekige rompoppervlakken. Voorzien van snel reagerende servoactuatoren die krachtige en nauwkeurige lift leveren, zelfs bij hoge snelheden.

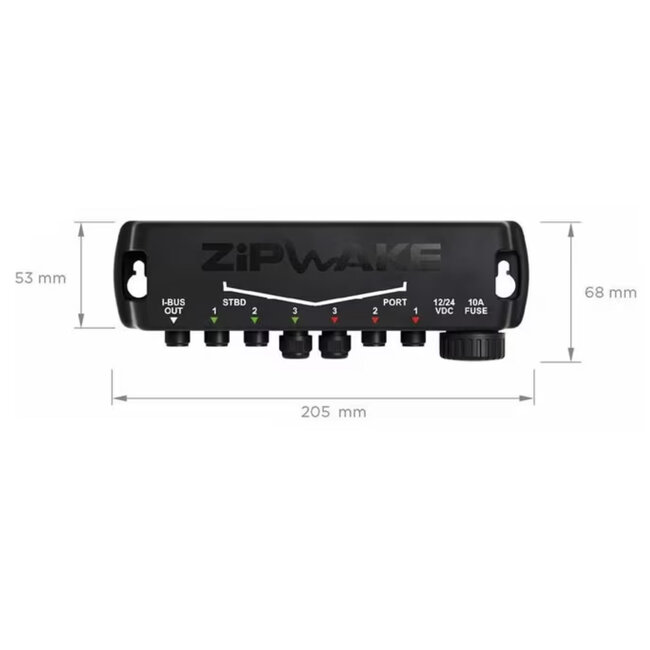

Distributie-eenheid (DU-S)

Levert stroom en connectiviteit. Robuust, waterdicht, oliebestendig en vonkvrij, ontworpen voor installatie in machinekamers. Ondersteunt tot drie Series-S interceptors, uitbreidbaar tot zes. Inclusief 4 m stroomkabel en zekering.

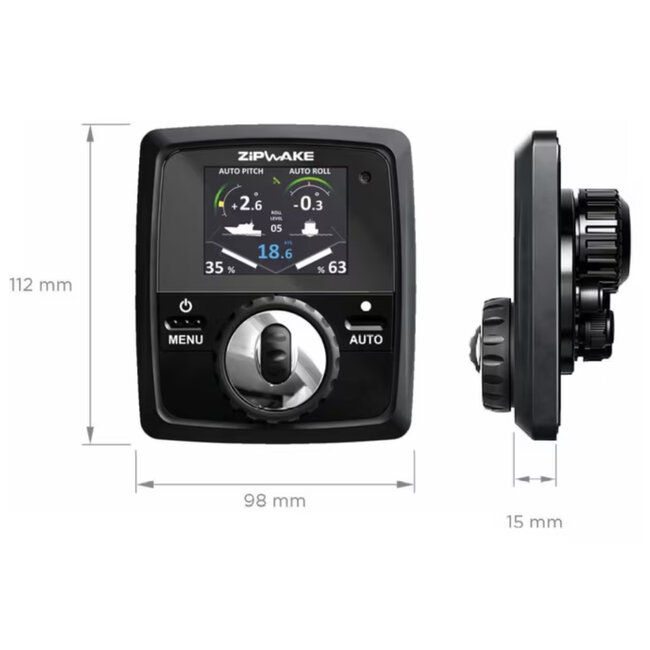

Bedieningspaneel (CP-S)

Een 2,4” kleurendisplay met dubbele draaiknoppen en geïntegreerde GPS, gyro en versnellingsmeters. Biedt zowel handmatige aanpassing als volledig automatische werking met realtime feedback.

SPECIFICATIES

• Interceptorlengte: 450 mm (17,7 in).
• Interceptortype: Chine (voor hoekige rompoppervlakken).
• Slag: 30 mm (1,2 in).
• Actuatorsnelheid: 20 mm/s.
• Maximale vaarsnelheid: Tot 60 knopen (≈110 km/u).
• Geschikte scheepslengte: Tot 15,5 m (50 ft).
• Spanningsbereik: 12–32 V DC.
• Vermogensverbruik: Ca. 25 W max.
• Beschermingsgraad: IP68 (interceptors), IP67 (DU-S, CP-S).
• Servotype: Snel reagerende servoactuatoren.
• Connectiviteit: NMEA 2000, CAN-bus.
• Kabellengte: 3 m standaard (verlengbaar).
• Bedrijfstemperatuur: 0 °C tot +40 °C.
• Opslagtemperatuur: –40 °C tot +90 °C.
• Gewicht kitbox: Ca. 15–18 kg (afhankelijk van configuratie).

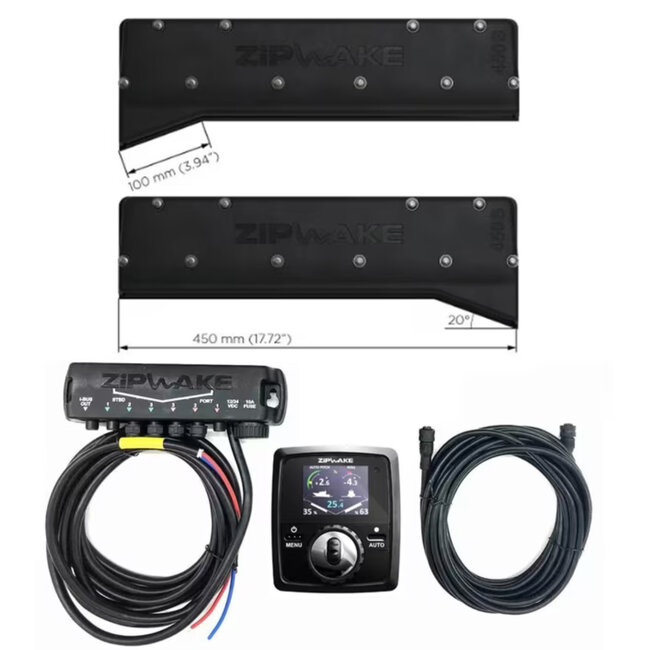

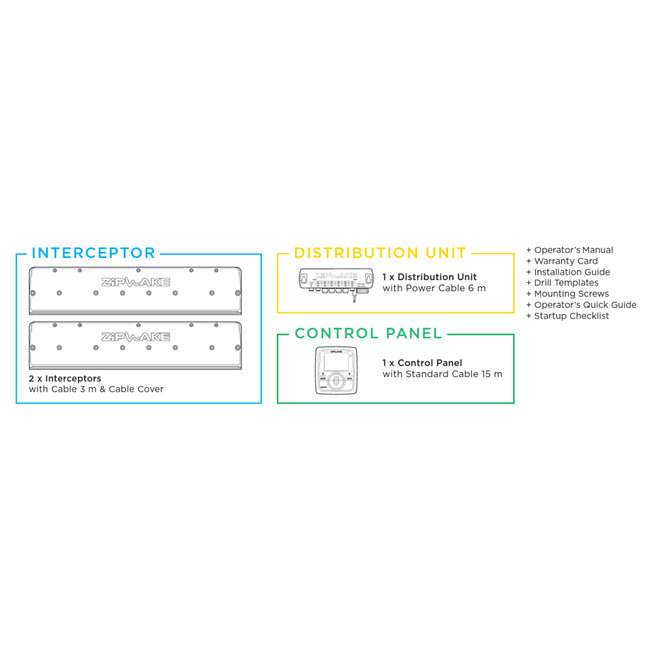

INHOUD VAN DE KIT

• 2 × Chine interceptors (450 mm) met 3 m kabels en montageplaten.
• 1 × Distributie-eenheid S (DU-S) met 4 m stroomkabel.
• 1 × Bedieningspaneel S (CP-S) met standaardkabel.
• 1 × Verlengkabel.
• Gebruikershandleiding.
• Installatiehandleiding.
• Boorsjablonen.
• Montageschroeven.
• Snelstartgids.
• Garantiekaart.

INSTALLATIE-INSTRUCTIES

De 450 mm chine interceptors zijn geoptimaliseerd voor hoekige rompen en zorgen voor een nauwkeurige passing en efficiënte hydrodynamische prestaties. Geïntegreerde montageplaten vereenvoudigen de installatie, terwijl optionele waterdichte doorvoeren veilige kabelgeleiding boven of onder de waterlijn mogelijk maken. Het modulaire ontwerp ondersteunt maximaal zes interceptors per DU-S.
