Zipwake Serie 400E PRO Integrator Module Rechte Kitbox Trimsysteem

Het Zipwake Serie 400E PRO Integrator Module Rechte Kitbox Trimsysteem is een geavanceerd, professioneel trim- en stabilisatiesysteem voor commerciële en professionele vaartuigen tot 30 m (100 ft).
Als onderdeel van de E PRO-serie combineert het de bewezen prestaties van de Series E met verbeterde materialen, nauwkeurigere elektronica en een hogere betrouwbaarheid voor intensief gebruik in zware omstandigheden.

De PRO-uitvoering beschikt over verbeterde waterdichting, corrosiebestendige componenten en geavanceerde digitale besturing. De Integrator Module (IM-E PRO) vervangt het standaard bedieningspaneel en maakt centrale aansturing mogelijk via multifunctionele displays (MFD’s) en slimme apparaten, waardoor de stuurstand overzichtelijk en efficiënt blijft. De rechte uitvoering bevat lineaire interceptors die ideaal zijn voor vlakke spiegelrompen en zorgen voor nauwkeurige lift- en trimcontrole, zelfs bij hoge snelheden.

KENMERKEN

• PRO-kwaliteit: Verbeterde afdichting, corrosiebestendige materialen en duurzame elektronica.

• Rechte interceptors: Voor vlakke spiegelrompen, met nauwkeurige liftcontrole en hoge efficiëntie.

• Centrale digitale besturing: Integrator Module maakt volledige controle mogelijk via MFD’s en smart devices.

• Geavanceerde Series E-prestaties: Dubbele borstelloze servoaandrijvingen met 60 mm slag en 40 mm/s snelheid.

• Volautomatische stabilisatie: Real-time correctie van pitch en rol voor optimale veiligheid en comfort.

• Uitbreidbaar systeem: Ondersteunt tot zes interceptors met DU-EX, compatibel met NMEA 2000.

• Brandstofbesparing: Minder weerstand, betere hydrodynamische prestaties en hogere efficiëntie.

BELANGRIJKSTE COMPONENTEN

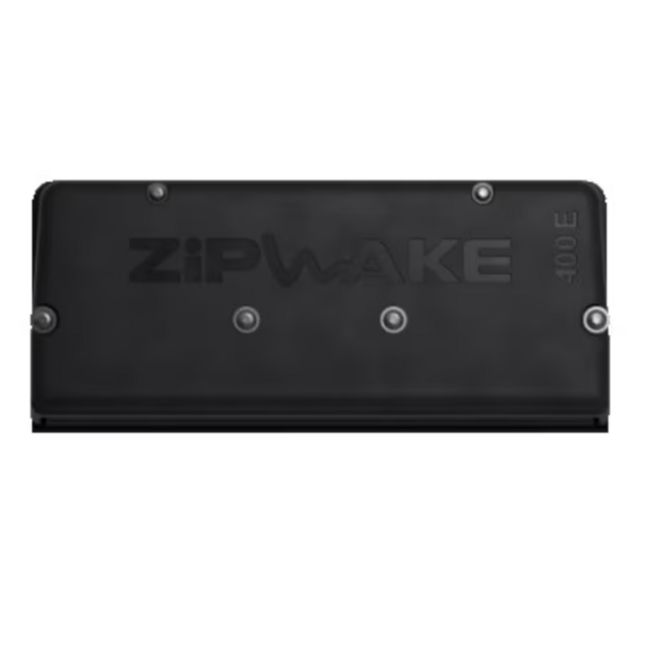

Rechte interceptors (IT400-E PRO)
Twee rechte 400 mm interceptors met dubbele borstelloze servoaandrijving. Ontworpen voor vlakke rompen en uitstekende liftcontrole, zelfs bij zware belasting.

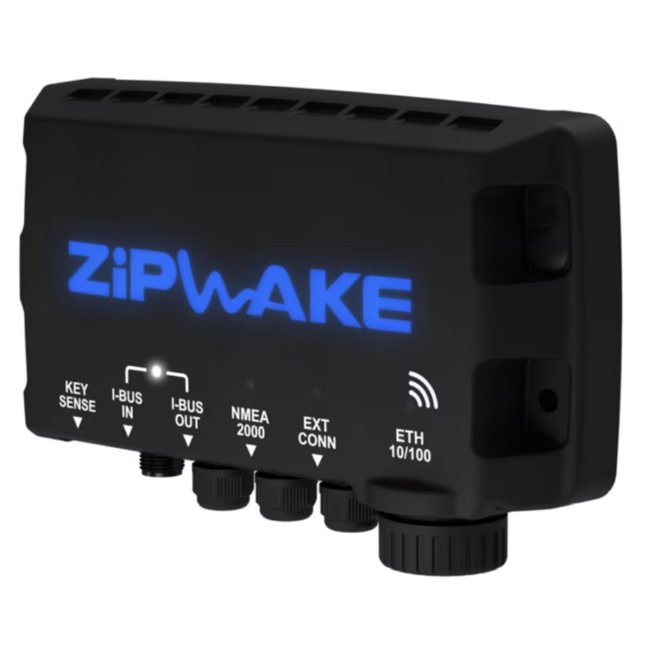

Integrator Module (IM-E PRO)
Compacte, waterdichte module die het bedieningspaneel vervangt. Biedt centrale besturing, monitoring en draadloze configuratie via de Zipwake-app. Compatibel met MFD’s en NMEA 2000.

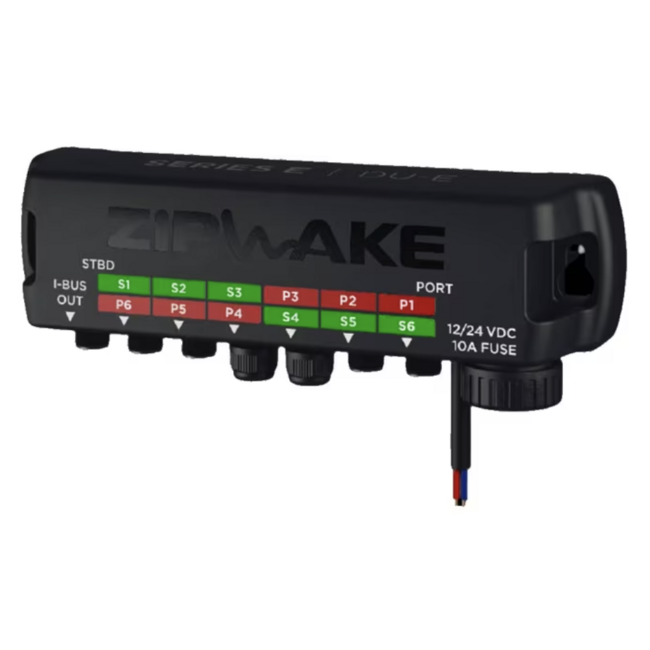

Distributie-eenheid (DU-E PRO)
Levert stroom en communicatie aan de interceptors. IP67-geclassificeerd, oliebestendig en vonkvrij voor installatie in de machinekamer. Inclusief beveiliging en 4 m voedingskabel.

SPECIFICATIES

• Interceptortype: Recht (vlakke spiegel)

• Lengte: 400 mm (15,7 in)

• Slag: 60 mm (2,4 in)

• Snelheid: 40 mm/s

• Max. vaarsnelheid: Tot 60 knopen (≈ 110 km/u)

• Scheepslengte: Tot 30 m (≈ 100 ft)

• Spanningsbereik: 12–32 V DC

• Vermogen: 50 W max

• Beschermingsklasse: IP68 (interceptors), IP67 (DU & IM)

• Servotype: Dubbele borstelloze actuatoren

• Connector: M12, 5-pins rond

• Kabel: 3 m standaard (uitbreidbaar tot 6 m)

• Bedrijfstemp.: 0 °C – +40 °C

• Opslagtemp.: –40 °C – +90 °C

• Gewicht: ≈ 15 kg (33 lb)

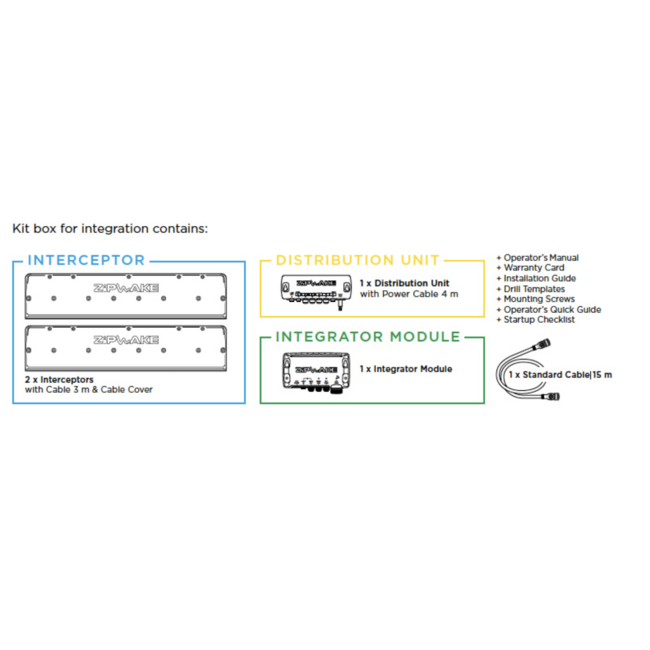

INHOUD VAN DE KIT

• 2 × Rechte interceptors (400 mm) met 3 m kabels en montageplaten

• 1 × Distributie-eenheid (DU-E PRO) met 4 m voedingskabel

• 1 × Integrator Module (IM-E PRO)

• 1 × Standaard verlengkabel

• Gebruikershandleiding

• Installatiegids

• Boorsjablonen

• Bevestigingsschroeven

• Snelstartgids

• Garantiekaart

INSTALLATIE

De rechte interceptors worden vlak tegen de spiegel van de romp gemonteerd voor optimale waterstroming en nauwkeurige trimregeling. Gebruik de meegeleverde boorsjablonen voor perfecte uitlijning. De distributie-eenheid wordt idealiter in een droge, goed geventileerde ruimte zoals de machinekamer geplaatst, terwijl de integrator module achter het dashboard of bij de stuurstand wordt geïnstalleerd voor eenvoudige verbinding met het NMEA 2000-netwerk en MFD’s.

Zorg dat alle kabeldoorvoeren onder de waterlijn zorgvuldig worden afgedicht om de IP-bescherming te behouden. Dankzij het modulaire ontwerp kan het systeem worden uitgebreid met extra interceptors zonder extra voedingen.
