Professioneel trimsysteem voor schepen met ronde rompen tot 30 m. Dubbele servo’s leveren directe trim- en rolcorrectie, verminderen weerstand en verbeteren stabiliteit, brandstofverbruik en vaarcomfort bij hoge snelheden. Lees meer.

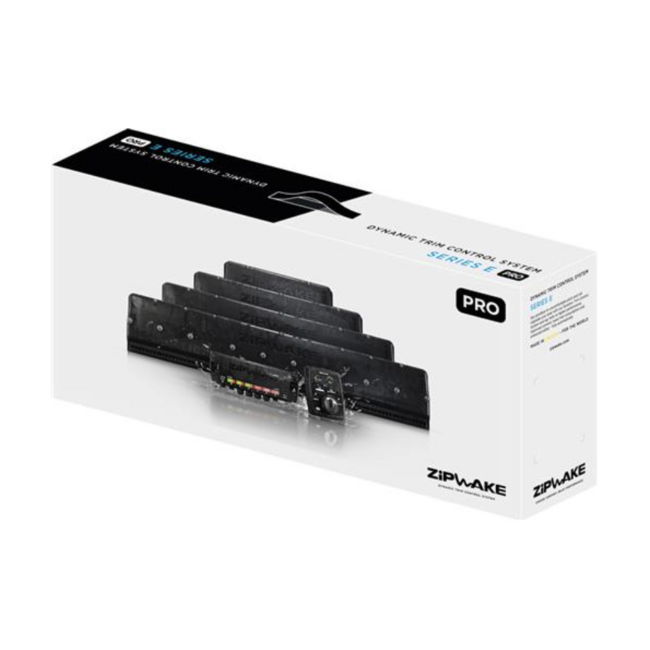

Het Zipwake Serie 400E PRO Round R1000 Kitbox Trimsysteem is een professioneel dynamisch trimsysteem dat is ontworpen voor grotere en commerciële vaartuigen tot 30 m (100 ft). Als onderdeel van de Series E PRO levert het verbeterde precisie, duurzaamheid en hydrodynamische efficiëntie, waardoor de vaart soepeler, zuiniger en stabieler wordt onder alle omstandigheden.
De Round R1000-uitvoering is speciaal ontworpen voor gebogen of ronde spiegelrompen en zorgt voor gebalanceerde lift en optimale waterstroom waar rechte of chine-interceptors niet kunnen worden toegepast. De PRO-versie biedt verbeterde afdichting, geavanceerde elektronica en versterkte materialen, ideaal voor intensief professioneel gebruik.
Gebogen spiegelontwerp: Perfect voor ronde rompvormen, zorgt voor gelijkmatige liftverdeling en optimale stabilisatie.
Professionele bouwkwaliteit: Verbeterde IP68-afdichting, corrosiebestendige materialen en versterkte servo’s.
Hogesnelheidsservotechnologie: Dubbele borstelloze actuatoren met 60 mm slag en 40 mm/s snelheid.
Automatische trim- en rolregeling: Real-time correctie voor maximale stabiliteit en comfort.
Brandstofbesparing: Minder weerstand zorgt voor soepelere vaart en lager verbruik.
Geïntegreerde sensoren: GPS, gyro en 3D-versnellingsmeter voor continue bewaking en controle.

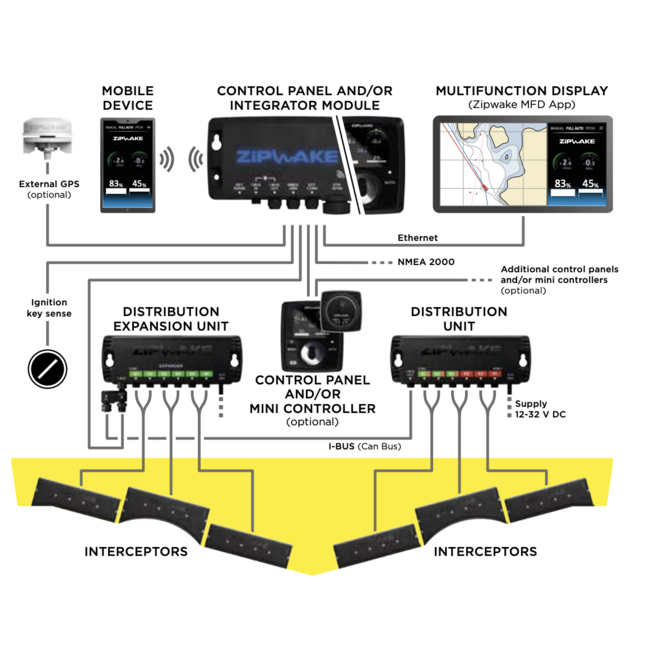

Uitbreidbaar systeem: Ondersteunt tot zes interceptors, compatibel met NMEA 2000.

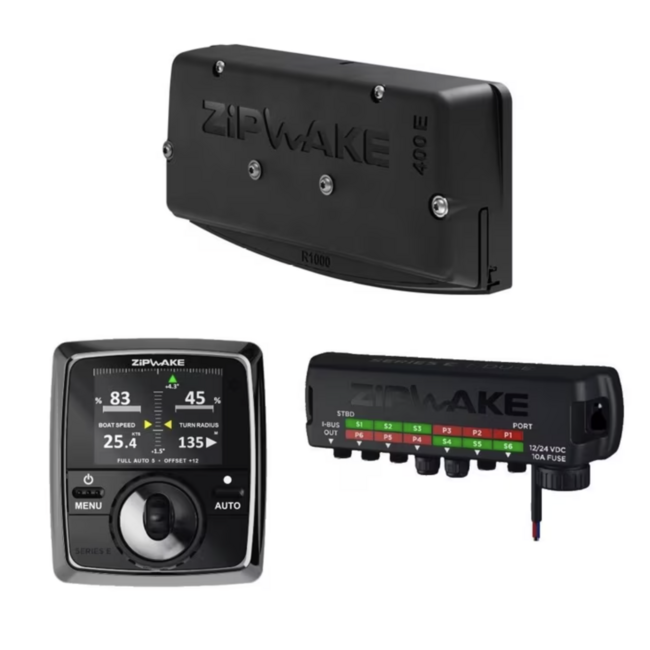

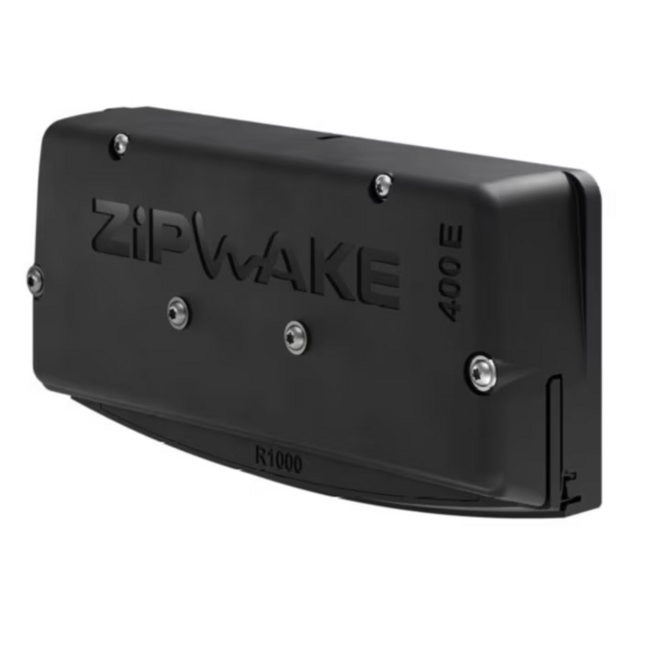

Round Interceptors (ITR1000-E PRO)
Twee ronde interceptors van 1000 mm voor gebogen spiegelrompen. Voorzien van dubbele borstelloze servo’s voor nauwkeurige en symmetrische liftcorrectie in alle omstandigheden. IP68-geclassificeerd voor langdurig gebruik onder water.

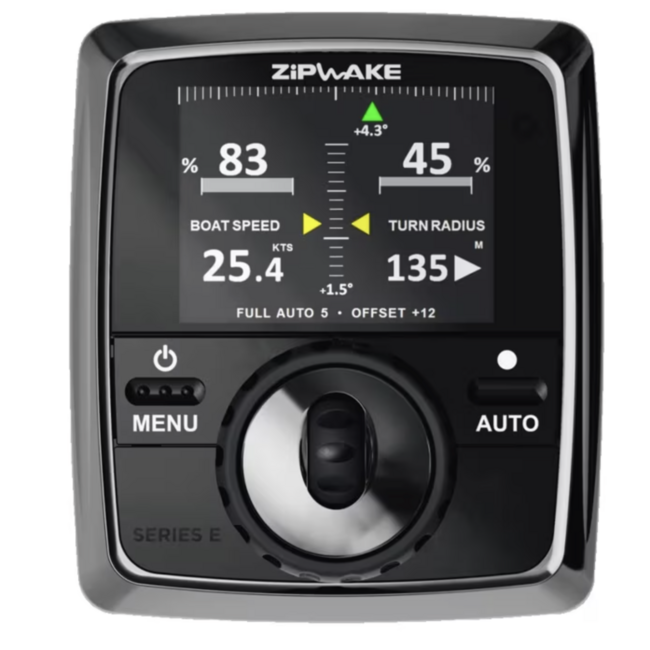

Bedieningspaneel (CP-E PRO)
Een modern 3D-bedieningspaneel met helder, zonlichtleesbaar kleurenscherm en dubbele draaiknoppen voor intuïtieve bediening. Automatische aanpassing van trim, rol en pitch via geïntegreerde GPS- en bewegingssensoren.

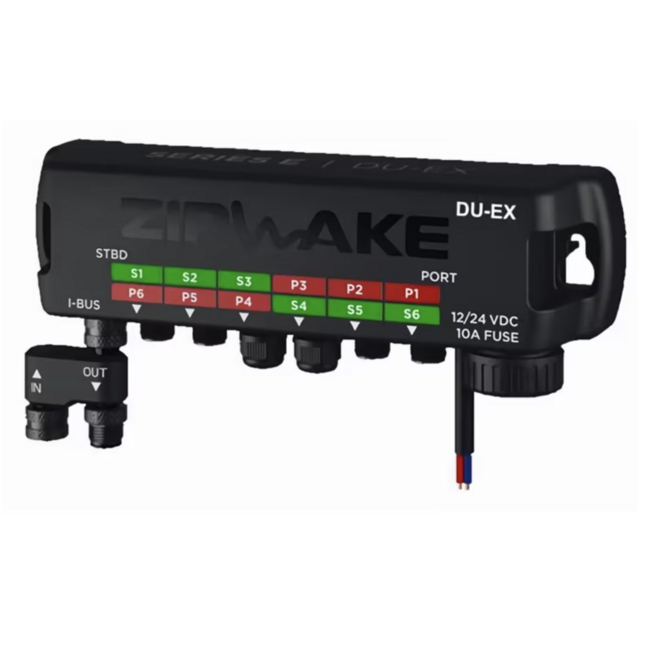

Distributie-eenheid (DU-E PRO)
Stevige IP67-geclassificeerde eenheid die stroom en communicatie verzorgt voor de interceptors. Oliebestendig, vonkvrij en voorzien van geïntegreerde beveiliging tegen overbelasting. Inclusief 4 m voedingskabel.
Interceptortype: Rond (gebogen spiegel)
Lengte: 1000 mm (39,4 in)
Slag: 60 mm (2,4 in)
Snelheid: 40 mm/s
Max. vaarsnelheid: 60 knopen (≈ 110 km/u)
Scheepslengte: Tot 30 m (≈ 100 ft)
Spanningsbereik: 12–32 V DC
Vermogen: 50 W max
Beschermingsklasse: IP68 (interceptors), IP67 (distributie-eenheid)
Servotype: Dubbele borstelloze actuatoren
Connector: M12, 5-pins rond
Kabel: 3 m standaard, uitbreidbaar tot 6 m
Bedrijfstemp.: 0 °C – +40 °C
Opslagtemp.: –40 °C – +90 °C

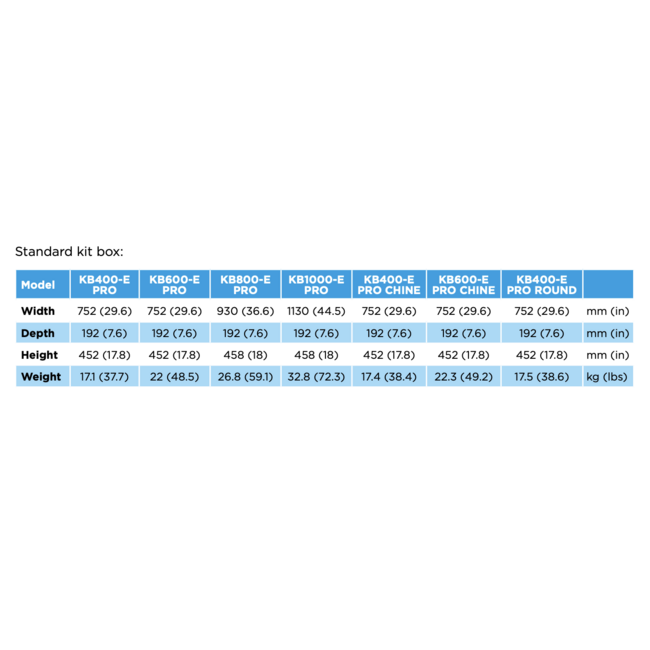

Gewicht: ± 20 kg

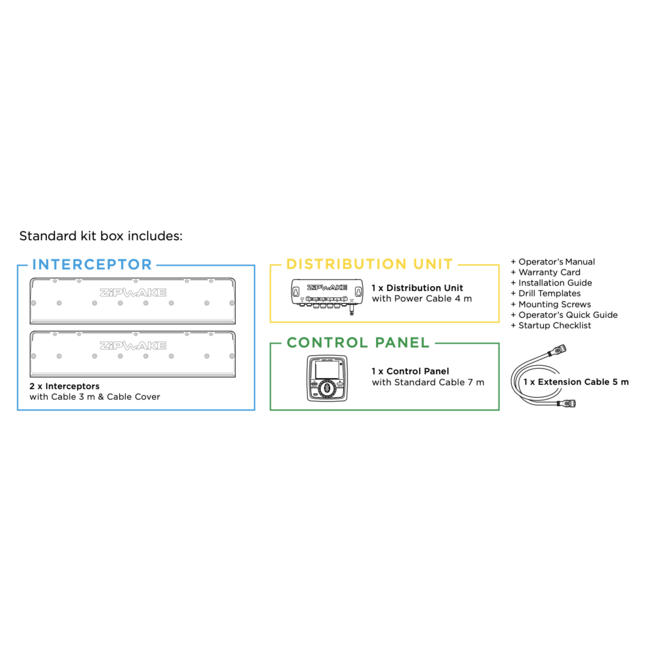

2 × Round R1000 interceptors (1000 mm) met 3 m kabels en montageplaten
1 × Distributie-eenheid (DU-E PRO) met 4 m voedingskabel
1 × Bedieningspaneel (CP-E PRO)
1 × Standaard verlengkabel
Gebruikershandleiding
Installatiegids
Boorsjablonen
Bevestigingsschroeven
Snelstartgids
Garantiekaart
De Round R1000-interceptors moeten langs de natuurlijke kromming van de spiegel worden gemonteerd voor optimale waterstroming en prestaties. Gebruik de meegeleverde sjablonen voor nauwkeurige uitlijning. De distributie-eenheid wordt bij voorkeur geplaatst in een droge, goed geventileerde ruimte, terwijl het bedieningspaneel bij de stuurstand wordt gemonteerd voor directe bediening en feedback.
Kabeldoorvoeren onder de waterlijn moeten zorgvuldig worden afgedicht om de IP-bescherming te behouden. Dankzij het modulaire ontwerp kan het systeem eenvoudig worden uitgebreid tot zes interceptors zonder extra voedingen of connectoren.
