Professioneel 300 mm chine-trimsysteem voor boten tot 18 m. Snelle interceptors corrigeren rol direct, besparen brandstof en optimaliseren automatisch de trim met GPS- en NMEA 2000-verbinding voor zware omstandigheden. Lees meer.
Het Zipwake Series 300S PRO Chine Kitbox Trimsysteem is een professionele dynamische trimoplossing, ontworpen voor snelle en commerciële schepen tot 18 m (≈ 60 ft) lengte. Als onderdeel van de S PRO-serie biedt dit systeem snellere servoreacties, sterkere materialen en verbeterde weerstand tegen slijtage en schokken. Deze specifieke Chine Kitbox bevat twee 300 mm chine-interceptors die speciaal zijn ontworpen voor hoekige rompen, waardoor maximale lift, stabiliteit en rolcontrole onder zware omstandigheden worden gegarandeerd.
Ontwikkeld voor professioneel gebruik – zoals patrouilleboten, RIB’s en commerciële vaartuigen – corrigeert het 300S PRO Chine-systeem automatisch de trim en helling in real-time, vermindert het de weerstand en verlaagt het brandstofverbruik. Het compacte, waterdichte ontwerp zorgt voor een betrouwbare werking, intuïtieve bediening en eenvoudige installatie – voor een soepelere vaart, lager verbruik en veiligere navigatie.
Snelle en nauwkeurige reactie: Hoge-snelheid servomotoren reageren direct op golven en belasting.
Automatische trim- en rolregeling: Realtime-stabilisatie verhoogt comfort en veiligheid bij alle snelheden.
Chine-configuratie: Geoptimaliseerd voor hoekige rompen om maximale lift te bereiken en rol en stamp te minimaliseren.
Brandstofefficiëntie: Automatische trimoptimalisatie verlaagt weerstand en brandstofverbruik.
Robuuste constructie: Waterdicht, olie-bestendig en geschikt voor professioneel gebruik.
Gebruiksvriendelijke bediening: Intuïtief kleuren-display met dubbele draaiknoppen en geïntegreerde GPS.
Modulair systeem: Ondersteunt tot zes interceptors per distributie-eenheid voor uitbreiding.
Weinig onderhoud: Zelfsmerende afdichtingen en slagvaste onderdelen zorgen voor langdurige betrouwbaarheid.

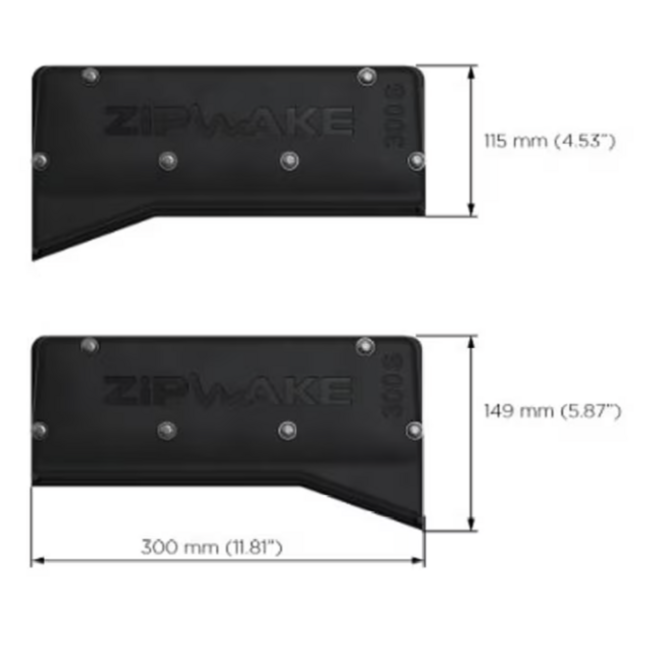

Chine Interceptors (IT300-S PRO Chine)
Twee chine-interceptors van 300 mm met snelle borstelloze servo-aandrijvingen. Het hoekige ontwerp past perfect bij V-vormige rompen en levert maximale lift en stabiliteit zelfs bij snelheden tot 60 knopen.

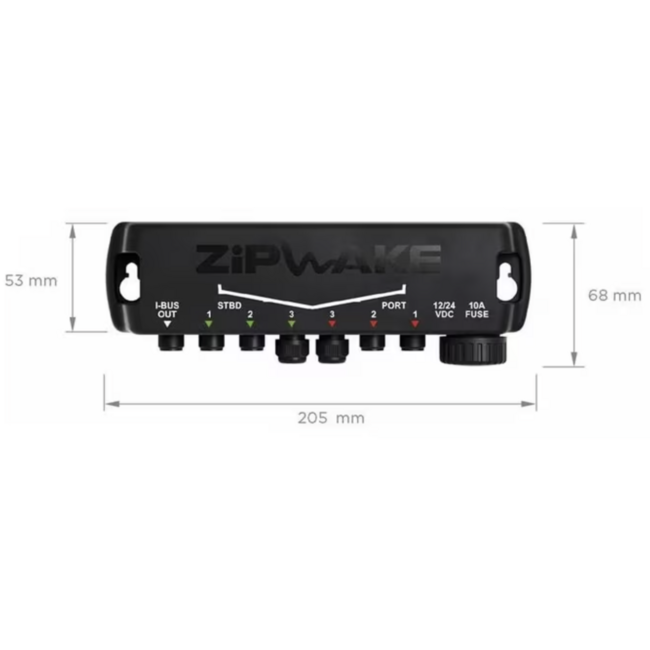

Distributie-eenheid PRO (DU-S PRO)
Levert stroom aan en stuurt tot zes S PRO-interceptors aan. Waterdicht, olie-bestendig en vonkvrij, met geïntegreerde elektrische beveiliging en 4 m stroomkabel. Geschikt voor installatie in machinekamer of onder dek.

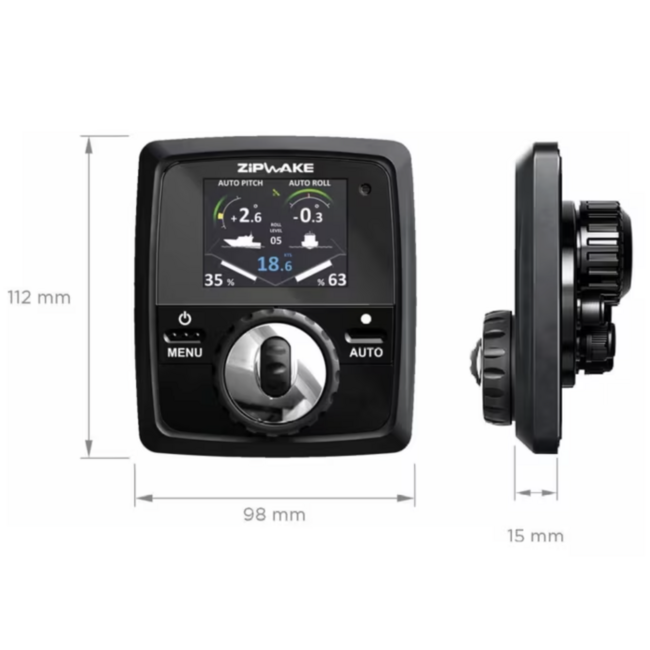

Bedieningspaneel PRO (CP-S PRO)
Een 2,4-inch zonlicht-leesbaar kleurenscherm met dubbele draaiknoppen voor handmatige en automatische trimregeling. Ingebouwde GPS en 3D-sensoren zorgen voor volledig automatische werking met realtime gegevens over snelheid, pitch, rol en interceptorpositie.
Interceptortype: Chine (hoekige montage)
Interceptorlengte: 300 mm (11,8 in)
Slag: 30 mm (1,2 in)
Actuatiesnelheid: 20 mm/s
Max. vaarsnelheid: Tot 60 knopen (≈ 110 km/u)
Scheepslengte: Tot 18 m (≈ 60 ft)
Spanningsbereik: 12–32 V DC
Vermogensverbruik: Ca. 25 W max.
Beschermingsklasse: IP68 (interceptors), IP67 (distributie-eenheid & bedieningspaneel)
Servotype: Borstelloos, onderdompelbaar
Stekkertype: M12, 5-pins
Kabellengte: 3 m standaard (uitbreidbaar tot 6 m)
Bedrijfstemperatuur: 0 °C – +40 °C (32 °F – 104 °F)
Opslagtemperatuur: –40 °C – +90 °C (–40 °F – 194 °F)
Kitgewicht: ≈ 12 kg (26 lb)

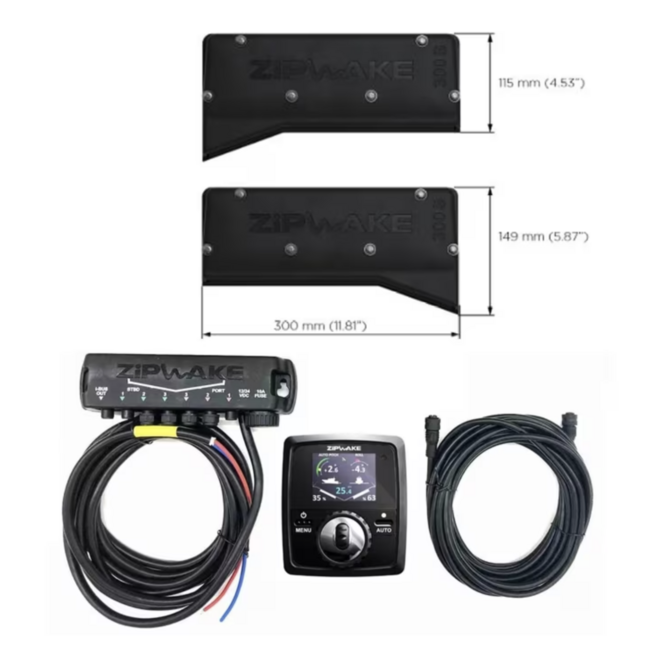

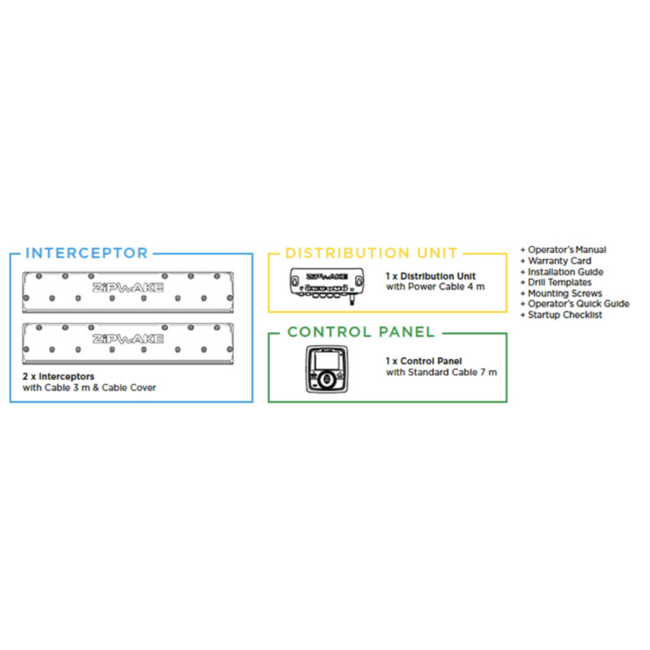

2 × Chine-interceptors (300 mm) met 3 m kabels en montageplaten
1 × Distributie-eenheid PRO (DU-S PRO) met 4 m stroomkabel
1 × Bedieningspaneel PRO (CP-S PRO) met standaardkabel
1 × Verlengkabel
Gebruikershandleiding
Installatiehandleiding
Boorsjablonen
Montageschroeven
Snelstartgids
Garantiekaart
INSTALLATIE-INSTRUCTIES
De 300 mm chine-interceptors moeten vlak worden uitgelijnd met de hoekige rompvlakken voor optimale efficiëntie. Gebruik de meegeleverde boorsjablonen voor nauwkeurige plaatsing en zorg voor waterdichte kabeldoorvoeren. De DU-S PRO moet in een droge, toegankelijke ruimte worden geplaatst (bijv. machinekamer), terwijl het CP-S PRO aan het stuur wordt gemonteerd voor maximale zichtbaarheid en gebruiksgemak. Een juiste kalibratie zorgt voor perfecte synchronisatie tussen alle interceptors.
