Zipwake Series 300S PRO Chine Integrator Module Kitbox Trimsysteem

Het Zipwake Series 300S PRO Chine Integrator Module Kitbox Trimsysteem is een professionele dynamische trimoplossing, ontworpen voor planerende en semi-planerende schepen tot 18 m (≈ 60 ft) lengte. Als onderdeel van de S PRO-serie biedt dit model snellere reacties, sterkere materialen en verhoogde betrouwbaarheid – ideaal voor hoge prestaties en professioneel gebruik. De Integrator Module PRO maakt naadloze systeemintegratie mogelijk, zodat meerdere interceptors of Zipwake-systemen centraal kunnen worden aangestuurd via multifunctionele displays (MFD’s) of smart devices.

Deze kit bevat twee 300 mm chine-interceptors, een distributie-eenheid PRO en een Integrator Module PRO – goed voor geavanceerde dynamische stabilisatie, intuïtieve connectiviteit en een eenvoudige installatie. Het systeem vermindert pitch en roll in real-time, optimaliseert de trimhoek voor brandstofefficiëntie en zorgt voor nauwkeurige automatische regeling onder zware zeecondities.

KENMERKEN

• Centrale aansturing: Integrator Module PRO verbindt meerdere Zipwake-systemen voor gecoördineerde controle en bewaking.
• Geoptimaliseerd chine-ontwerp: 300 mm chine-interceptors bieden efficiënte lift en stabiliteit op hoekige rompen.
• Automatische dynamische stabilisatie: Ingebouwde GPS, gyro en 3D-sensoren corrigeren pitch en roll voortdurend.
• Professionele kwaliteit: Duurzame, waterdichte en corrosiebestendige onderdelen voor intensief gebruik.
• Snelle respons: Geavanceerde servotechnologie reageert direct op golven en belasting.
• Brandstofefficiëntie: Automatische trimoptimalisatie verlaagt weerstand en brandstofverbruik.
• Naadloze integratie: NMEA 2000-connectiviteit voor gegevensuitwisseling met navigatie- en autopilotsystemen.
• Draadloze bediening: Configuratie, bewaking en updates via de Zipwake PRO-app.

HOOFDONDERDELEN

Chine Interceptors (IT300-S PRO Chine)

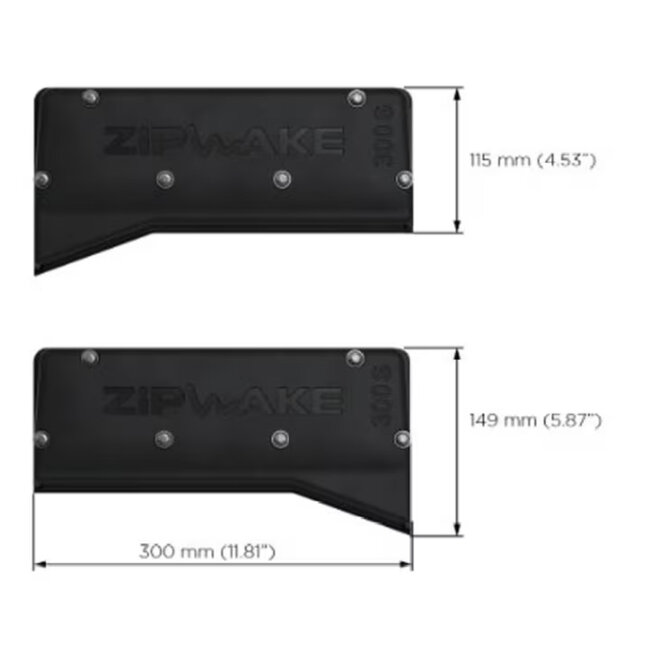

Twee chine-interceptors van 300 mm met snelle borstelloze servo-aandrijvingen, ontworpen voor rompen met hoekige spiegels. Hun compacte ontwerp levert sterke lift en nauwkeurige trimcorrectie bij snelheden tot 60 knopen.

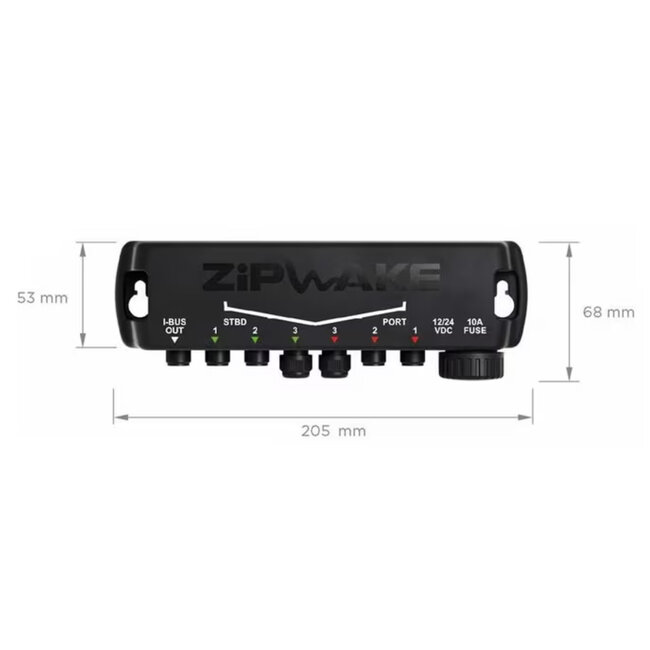

Distributie-eenheid PRO (DU-S PRO)

Centrale, waterdichte stroom- en communicatie-hub die tot zes S PRO interceptors kan aansturen. Robuust, olie- en vonkbestendig met geïntegreerde elektrische beveiliging en 4 m stroomkabel.

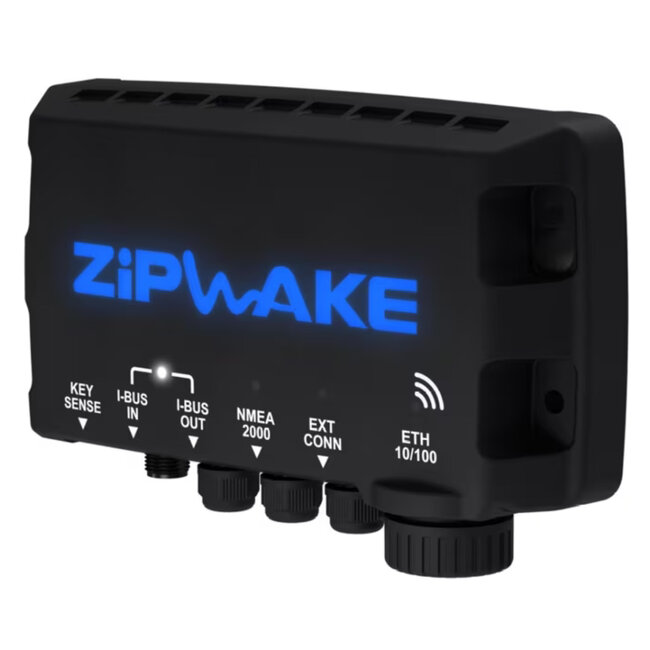

Integrator Module PRO (IM-S PRO)

Compacte controller die het systeem verbindt met MFD’s, NMEA 2000-netwerken en smart devices. Ondersteunt draadloze configuratie en monitoring, en biedt volledige diagnostische feedback in real-time.

SPECIFICATIES

• Interceptortype: Chine (hoekig)
• Interceptorlengte: 300 mm (11,8 in)
• Slag: 30 mm (1,2 in)
• Actuatiesnelheid: 20 mm/s
• Max. vaarsnelheid: Tot 60 knopen (≈ 110 km/u)
• Scheepslengte: Tot 18 m (≈ 60 ft)
• Spanningsbereik: 12–32 V DC
• Vermogensverbruik: Ca. 25 W max.
• Beschermingsklasse: IP68 (interceptors), IP67 (DU-S PRO, IM-S PRO)
• Servotype: Borstelloos, onderdompelbaar
• Connectiviteit: NMEA 2000, CAN-bus, draadloos (App)
• Kabellengte: 3 m standaard (uitbreidbaar tot 6 m)
• Bedrijfstemperatuur: 0 °C – +40 °C (32 °F – 104 °F)
• Opslagtemperatuur: –40 °C – +90 °C (–40 °F – 194 °F)
• Gewicht kitbox: ≈ 12 kg (26 lb)

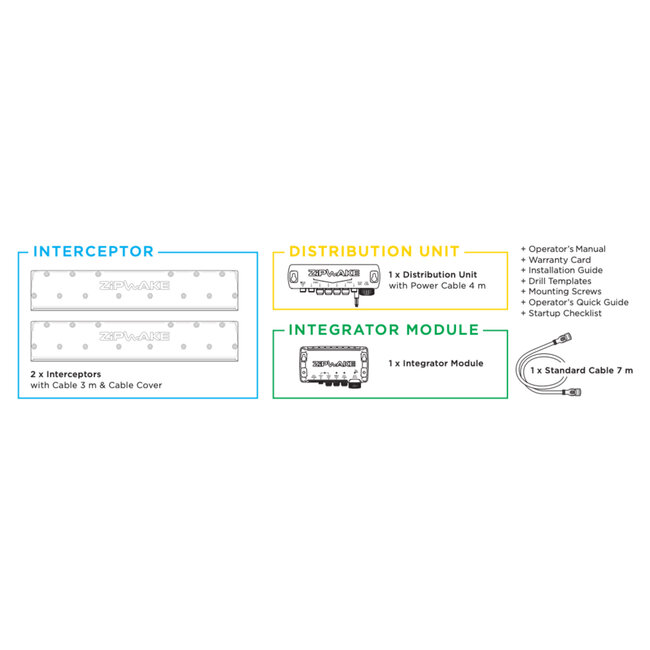

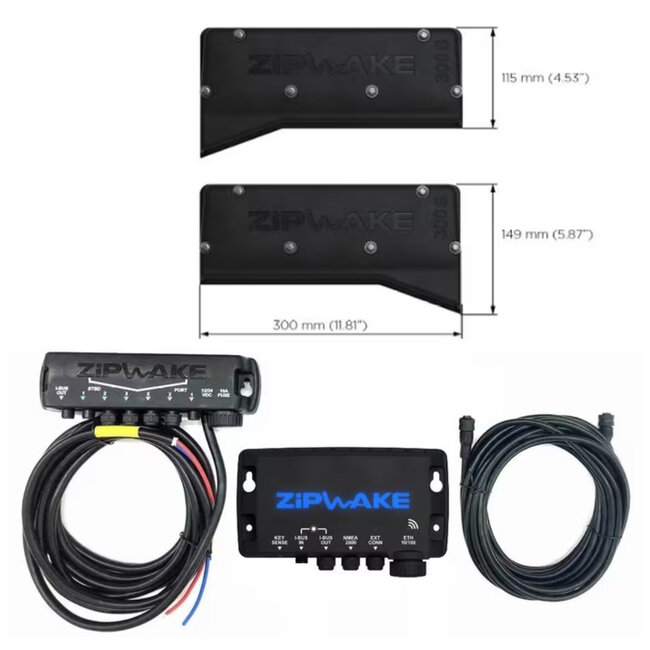

INHOUD VAN DE KIT

• 2 × Chine-interceptors (300 mm) met 3 m kabels en montageplaten
• 1 × Distributie-eenheid PRO (DU-S PRO) met 4 m stroomkabel
• 1 × Integrator Module PRO (IM-S PRO)
• 1 × Verlengkabel
• Gebruikershandleiding
• Installatiehandleiding
• Boorsjablonen
• Montageschroeven
• Snelstartgids
• Garantiekaart

INSTALLATIE-INSTRUCTIES

De 300 mm chine-interceptors moeten vlak op de hoekige rompvlakken worden gemonteerd voor optimale lift. Gebruik de meegeleverde boorsjablonen voor nauwkeurige uitlijning en zorg voor waterdichte kabeldoorvoeren. De DU-S PRO moet in een droge, toegankelijke ruimte worden geplaatst (bijv. machinekamer), terwijl de IM-S PRO achter het dashboard of op de flybridge kan worden gemonteerd. Een juiste kalibratie zorgt voor perfecte synchronisatie tussen alle interceptors.
