Professionelles Trimmsystem für Schiffe bis 30 m. Das Zipwake 400E PRO Straight Kit mit Dual-Servo-Interzeptoren und IM-E PRO sorgt für schnelle, präzise Trimmung, mehr Stabilität, Sicherheit und geringeren Kraftstoffverbrauch. Lesen Sie mehr.
Das Zipwake Serie 400E PRO Integrator Module Gerade Kitbox Trimsystem ist ein hochmodernes, professionelles Trimm- und Stabilisierungssystem, das speziell für kommerzielle und professionelle Boote bis zu 30 m (100 ft) Länge entwickelt wurde.
Als Teil der E PRO Serie kombiniert es die bewährte Leistung der Series E mit verbesserter Elektronik, robuster Abdichtung und erweiterter Systemintegration – ideal für anspruchsvolle Marineumgebungen.
Die PRO-Version zeichnet sich durch verbesserte Wasserdichtigkeit, korrosionsbeständige Materialien und präzise elektronische Steuerung aus. Das Integrator Module (IM-E PRO) ersetzt das herkömmliche Bedienfeld und ermöglicht die zentrale Steuerung über Multifunktionsdisplays (MFDs) und Smart-Geräte, was zu einem aufgeräumten Steuerstand und einer vereinfachten Bedienung führt. Die Gerade Kitbox enthält lineare Interzeptoren, die für flache Spiegel optimal geeignet sind und eine präzise Roll- und Nickkompensation gewährleisten – auch bei hohen Geschwindigkeiten.
PRO-Qualität: Verbesserte Abdichtung, korrosionsbeständige Materialien und Elektronik für den professionellen Einsatz.
Gerade Interzeptoren: Entwickelt für flache Spiegel, sorgt für präzise Hubkraft und Trimmsteuerung.
Zentrale digitale Steuerung: Das Integrator Module ermöglicht volle Systemkontrolle über MFDs und Smart-Geräte.
Hochleistungsserie E: Duale bürstenlose Servos mit 60 mm Hub und 40 mm/s Geschwindigkeit.
Vollautomatische Stabilisierung: Minimiert Roll- und Nickbewegungen in Echtzeit.
Erweiterbares System: Unterstützt bis zu sechs Interzeptoren über DU-EX, kompatibel mit NMEA 2000.
Effizienz und Komfort: Verringert hydrodynamischen Widerstand für mehr Geschwindigkeit und Stabilität.

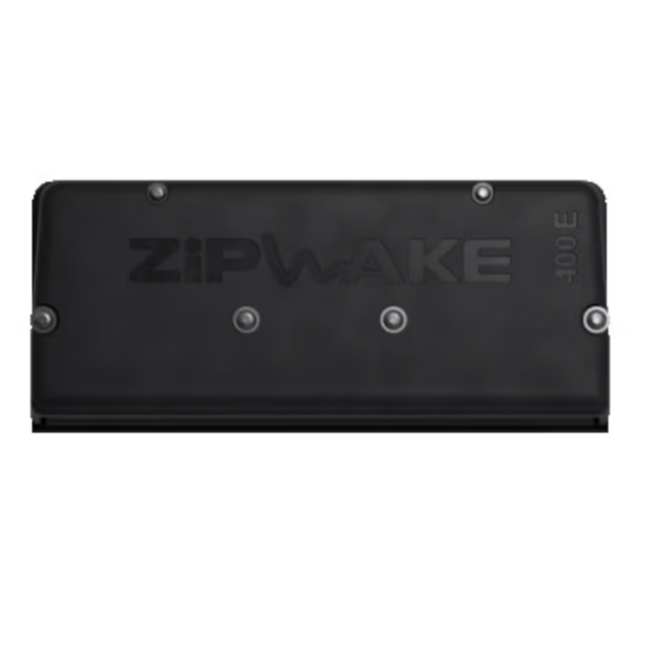

Gerade Interzeptoren (IT400-E PRO)
Zwei 400 mm lange gerade Interzeptoren mit dualen, bürstenlosen Servoantrieben. Entwickelt für flache Rumpfbereiche und optimale Hubkraft bei hoher Belastung.

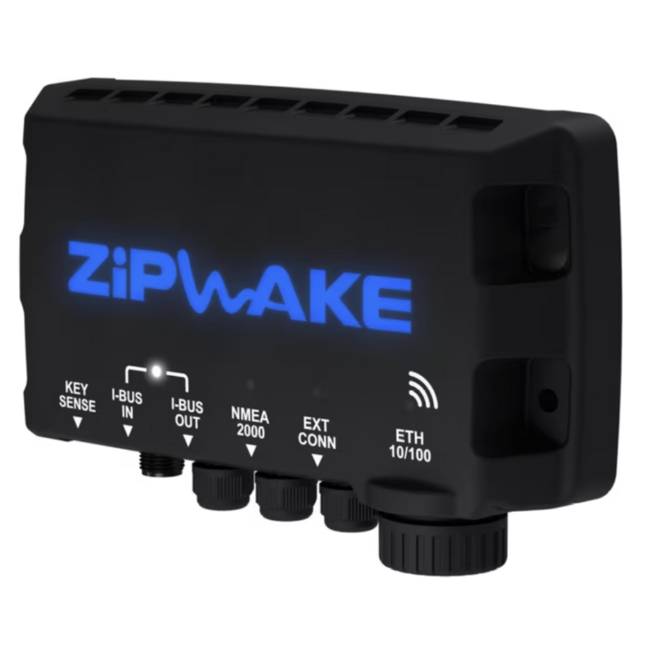

Integrator Module (IM-E PRO)
Kompaktes, wasserdichtes Modul, das das Standard-Bedienfeld ersetzt. Ermöglicht zentrale Steuerung, Überwachung und drahtlose Konfiguration über die Zipwake-App. Kompatibel mit MFDs und NMEA 2000.

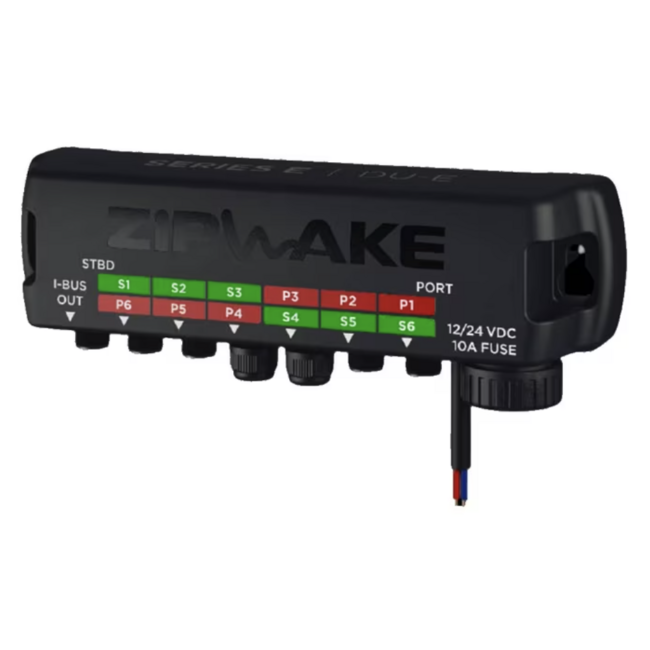

Verteilereinheit (DU-E PRO)
Verteilt Strom und Kommunikationssignale an die Interzeptoren. IP67-zertifiziert, ölbeständig und zündgeschützt für den Einsatz im Maschinenraum. Inklusive integriertem Stromschutz und 4 m Stromkabel.
Interzeptortyp: Gerade (flacher Spiegel)
Länge: 400 mm (15,7 in)
Hubweg: 60 mm (2,4 in)
Geschwindigkeit: 40 mm/s
Max. Bootsgeschwindigkeit: bis 60 Knoten (≈ 110 km/h)
Bootslänge: bis 30 m (≈ 100 ft)
Spannung: 12–32 V DC
Leistung: 50 W max.
Schutzart: IP68 (Interzeptoren), IP67 (DU & IM)
Servotyp: Dual bürstenlos, eintauchfähig
Steckertyp: M12, 5-polig
Kabel: 3 m Standard (erweiterbar bis 6 m)
Betriebstemperatur: 0 °C bis +40 °C
Lagertemperatur: –40 °C bis +90 °C
Gewicht: ≈ 15 kg (33 lb)

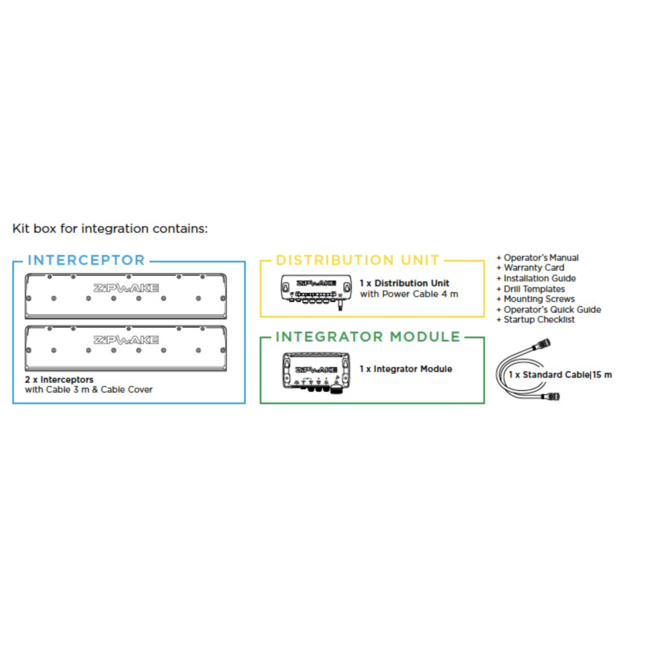

2 × Gerade Interzeptoren (400 mm) mit 3 m Kabeln und Montageplatten
1 × Verteilereinheit (DU-E PRO) mit 4 m Stromkabel
1 × Integrator Module (IM-E PRO)
1 × Standard-Verlängerungskabel
Bedienungsanleitung
Installationshandbuch
Bohrschablonen
Montageschrauben
Schnellstartanleitung
Garantiekarte
Die geraden Interzeptoren werden bündig an flachen Spiegeln installiert, um eine gleichmäßige Wasserströmung und effiziente Trimmkorrektur sicherzustellen. Verwenden Sie die mitgelieferten Schablonen für präzise Ausrichtung. Die Verteilereinheit sollte in einem trockenen, gut belüfteten Bereich installiert werden, während das Integrator Module in der Nähe des Steuerstands oder hinter dem Armaturenbrett angebracht wird, um eine einfache Verbindung mit dem NMEA-2000-Netzwerk und MFDs zu gewährleisten.
Alle Kabeldurchführungen unterhalb der Wasserlinie müssen sorgfältig abgedichtet werden, um die IP-Schutzklasse zu erhalten. Das modulare System erlaubt die Erweiterung auf bis zu sechs Interzeptoren ohne zusätzliche Netzteile.
