Professionelles Trimmsystem für Boote mit runden Rümpfen bis 30 m. Doppelte Servos bieten schnelle Trimm- und Rollenkorrektur, reduzieren Widerstand und verbessern Stabilität, Kraftstoffeffizienz und Fahrsicherheit bei jeder Geschwindigkeit. Lesen Sie mehr.

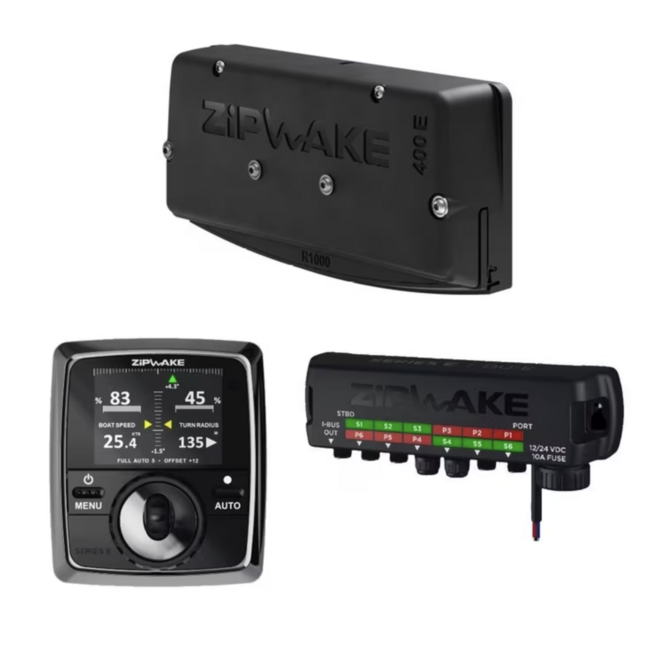

Das Zipwake Serie 400E PRO Round R1000 Kitbox Trimsystem ist ein professionelles, dynamisches Trimmkontrollsystem, das für größere und kommerzielle Boote bis zu 30 m (100 ft) entwickelt wurde. Als Teil der Series E PRO bietet es verbesserte Präzision, Robustheit und Hydrodynamikeffizienz, um eine ruhigere Fahrt, geringeren Kraftstoffverbrauch und überlegene Stabilisierung unter allen Seebedingungen zu gewährleisten.
Die Round R1000-Ausführung wurde speziell für gebogene oder runde Spiegel entwickelt, um eine gleichmäßige Hubkraft und optimierte Wasserströmung zu liefern, wo gerade oder chineförmige Interzeptoren nicht montiert werden können. Die PRO-Version zeichnet sich durch verbesserte Wasserdichtigkeit, modernisierte Elektronik und verstärkte Materialien aus – ideal für den intensiven, professionellen Dauereinsatz. Das Kit enthält alle erforderlichen Komponenten und Software für eine vollständige Installation.
Rundes Spiegel-Design: Optimiert für gebogene Rümpfe, sorgt für gleichmäßige Hubverteilung und präzise Stabilisierung.
Professionelle Bauweise: Verbesserte Abdichtung (IP68), korrosionsbeständige Materialien und robuste Gehäuse.
Hochgeschwindigkeits-Servotechnologie: Duale bürstenlose Aktuatoren mit 60 mm Hub und 40 mm/s Geschwindigkeit.
Automatische Trimm- und Rollkontrolle: Echtzeitkorrektur für maximale Stabilität und Komfort.
Kraftstoffeffizienz: Reduzierter hydrodynamischer Widerstand für geringeren Verbrauch und sanftere Navigation.
Integrierte Sensoren: GPS, Gyro und 3D-Beschleunigungssensor für kontinuierliche Überwachung.

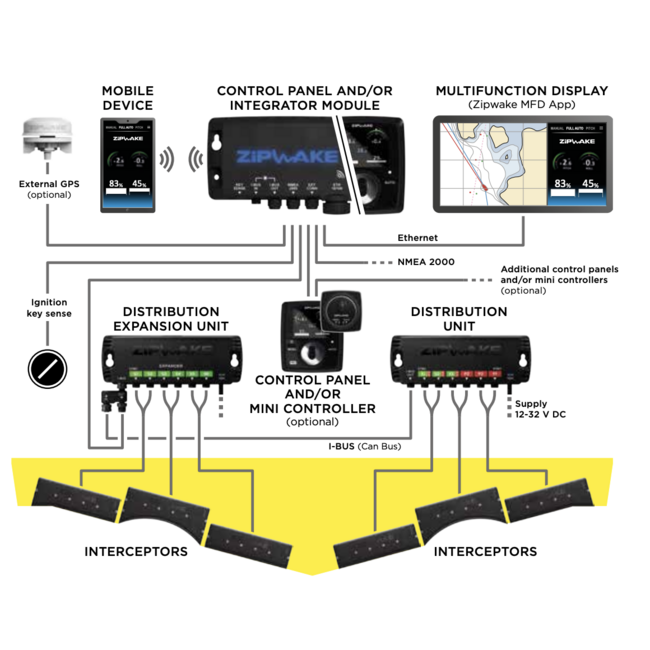

Erweiterbares System: Unterstützt bis zu sechs Interzeptoren, kompatibel mit NMEA 2000.
Round Interzeptoren (ITR1000-E PRO)
Zwei 1000 mm lange runde Interzeptoren für gebogene Spiegel. Mit dualen bürstenlosen Servos für präzise, symmetrische Hubkorrektur unter allen Bedingungen. IP68-zertifiziert, für dauerhaften Unterwassereinsatz ausgelegt.

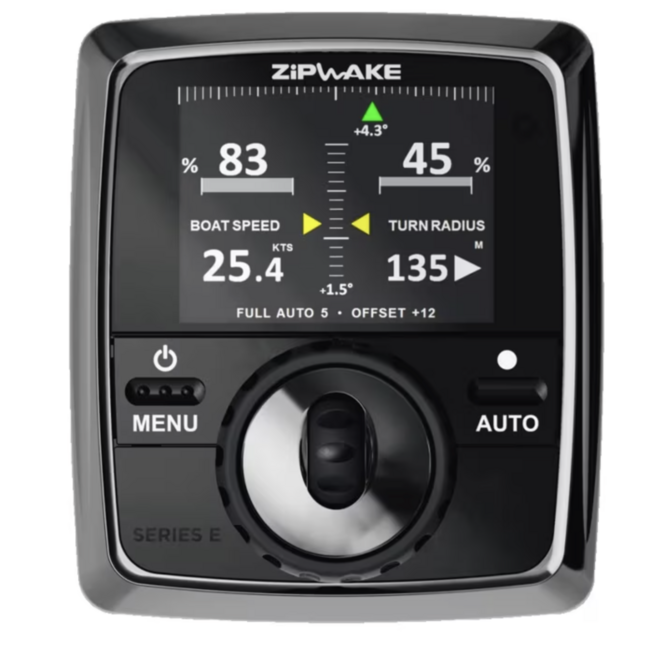

Steuerpanel (CP-E PRO)
Modernes 3D-Steuerpanel mit hellem, sonnenlichttauglichem Farbdisplay und zwei Drehreglern für intuitive manuelle Bedienung. Automatische Anpassung von Trimm, Roll und Nickbewegungen über integrierte GPS- und Bewegungssensoren.

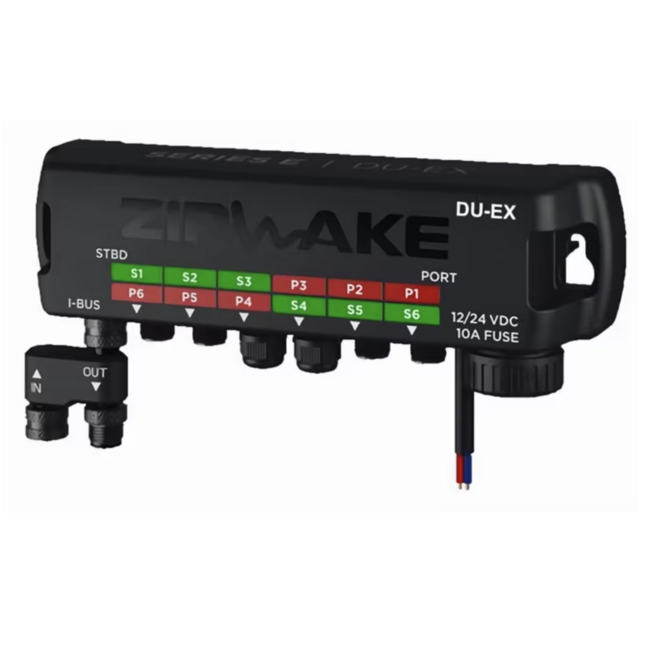

Verteilereinheit (DU-E PRO)
Robuste, IP67-zertifizierte Einheit, die die Interzeptoren mit Strom versorgt und steuert. Ölbeständig, zündgeschützt und mit integriertem Überlastschutz. Wird mit einem 4 m Stromkabel geliefert.
Interzeptortyp: Rund (gebogener Spiegel)
Länge: 1000 mm (39,4 in)
Hubweg: 60 mm (2,4 in)
Geschwindigkeit: 40 mm/s
Max. Bootsgeschwindigkeit: 60 Knoten (≈ 110 km/h)
Bootslänge: bis 30 m (≈ 100 ft)
Spannungsbereich: 12–32 V DC
Leistungsaufnahme: 50 W max.
Schutzart: IP68 (Interzeptoren), IP67 (Verteilereinheit)
Servotyp: Dual bürstenlos, eintauchfähig
Steckertyp: M12, 5-polig
Kabel: 3 m Standard, erweiterbar auf 6 m
Betriebstemperatur: 0 °C bis +40 °C
Lagertemperatur: –40 °C bis +90 °C
Gewicht: ca. 20 kg

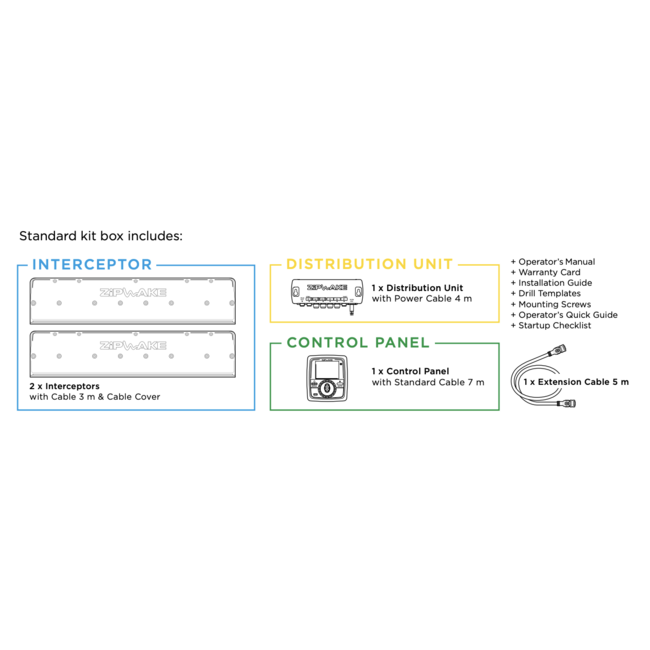

2 × Round R1000 Interzeptoren (1000 mm) mit 3 m Kabeln und Montageplatten
1 × Verteilereinheit (DU-E PRO) mit 4 m Stromkabel
1 × Steuerpanel (CP-E PRO)
1 × Standard-Verlängerungskabel
Bedienungsanleitung
Installationshandbuch
Bohrschablonen
Montageschrauben
Schnellstartanleitung
Garantiekarte
Die Round R1000 Interzeptoren müssen der Krümmung des Spiegels folgen, um eine gleichmäßige Wasserströmung und optimale Leistung zu gewährleisten. Eine präzise Ausrichtung ist entscheidend, um gleichmäßige Trimmung und Stabilisierung zu erzielen. Die Verteilereinheit sollte an einem trockenen, belüfteten Ort installiert werden, während das Steuerpanel in Reichweite des Steuermanns montiert wird, um Echtzeitsteuerung und -anzeige zu ermöglichen.
Kabeldurchführungen unterhalb der Wasserlinie müssen sorgfältig abgedichtet werden, um die IP-Schutzklasse aufrechtzuerhalten. Das modulare System erlaubt die Erweiterung auf bis zu sechs Interzeptoren ohne zusätzliche Netzteile.
