Professionelles dynamisches Trimmsystem für Boote bis 18 m Länge. 300 mm Interzeptoren bieten automatische Stabilisierung, reduzieren Rollen, Stampfen und Widerstand und verbessern so Komfort, Sicherheit und Kraftstoffeffizienz bei jeder Geschwindigkeit. Lesen Sie mehr.
Das Zipwake Series 300S PRO Straight Kitbox Trimsystem stellt die nächste Entwicklungsstufe der renommierten S-Serie dar und wurde für professionelle und anspruchsvolle Anwendungen entwickelt. Im Vergleich zur Standard-S-Serie bietet die S PRO-Serie eine höhere Leistung durch schnellere Servoreaktion, stärkere und korrosionsbeständige Materialien sowie verbesserte Präzision im Dauerbetrieb. Die 300S PRO Straight Kitbox, ausgestattet mit zwei 300 mm geraden Interzeptoren, wurde für Gleit- und Halbgleitboote bis zu 18 m (≈ 60 ft) Länge entwickelt und bietet unübertroffene Kontrolle über Trimm, Rollen und Stampfen – selbst bei hohen Geschwindigkeiten oder schwerer Beladung.
Dieses kompakte System vereint die Geschwindigkeit und Zuverlässigkeit der S-Serie mit der Robustheit, die im professionellen Einsatz erwartet wird. Durch die automatische Minimierung von Rollen und Stampfen sorgt es für ein ruhigeres Fahrverhalten, erhöhten Komfort und verbesserte Kraftstoffeffizienz. Die modulare, wasserdichte Konstruktion ermöglicht eine einfache Installation und Integration in bestehende Systeme – ideal sowohl für Neubauten als auch Nachrüstungen, die ein Gleichgewicht zwischen Kompaktheit und professioneller Leistung erfordern.
Professionelle Leistung: Entwickelt für Hochgeschwindigkeits-, professionelle und kommerzielle Anwendungen.
Schnelle Servotechnologie: Hochgeschwindigkeits-Servomotoren reagieren sofort auf Wellen- und Laständerungen.
Automatische Stabilisierung: Dynamische Trimm- und Rollregelung für sicheres und gleichmäßiges Navigieren.
Kompaktes, gerades Design: Ideal für Boote mit begrenztem Spiegelbereich, die dennoch starke Trimmkorrektur benötigen.
Kraftstoffoptimierung: Reduziert Widerstand, minimiert Strömungsverluste und verbessert den Kraftstoffverbrauch.
Robuste Konstruktion: IP68-wasserdichtes Design, beständig gegen Öl, Korrosion und Stöße.
Intuitive Bedienung: Einfaches Bedienfeld mit automatischem und manuellem Modus.
Modulare Erweiterbarkeit: Unterstützt bis zu sechs Interzeptoren pro Verteilereinheit für größere Konfigurationen.

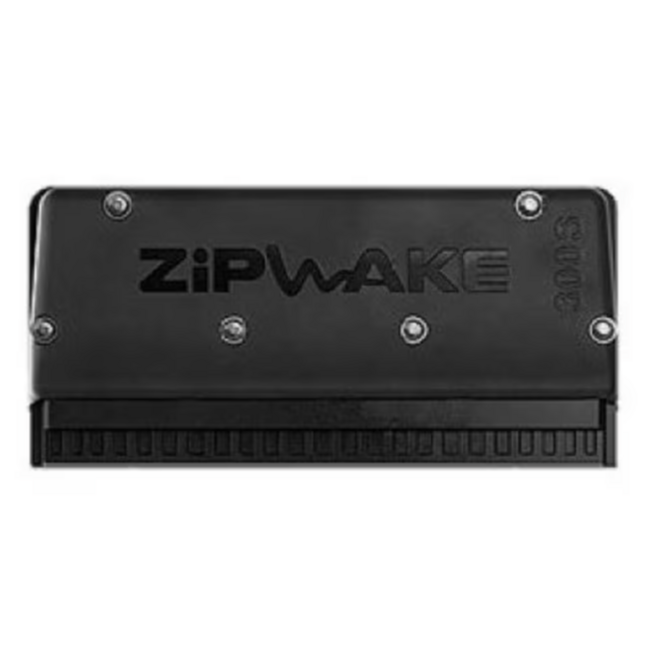

Gerade Interzeptoren (IT300-S PRO)
Zwei 300 mm lange, gerade Interzeptoren mit bürstenlosen Hochgeschwindigkeits-Servoantrieben. Kompakt, aber leistungsstark – sie bieten präzise Hebekraft und Stabilisierung auch bei Geschwindigkeiten bis 60 Knoten, ideal für Gleitboote.

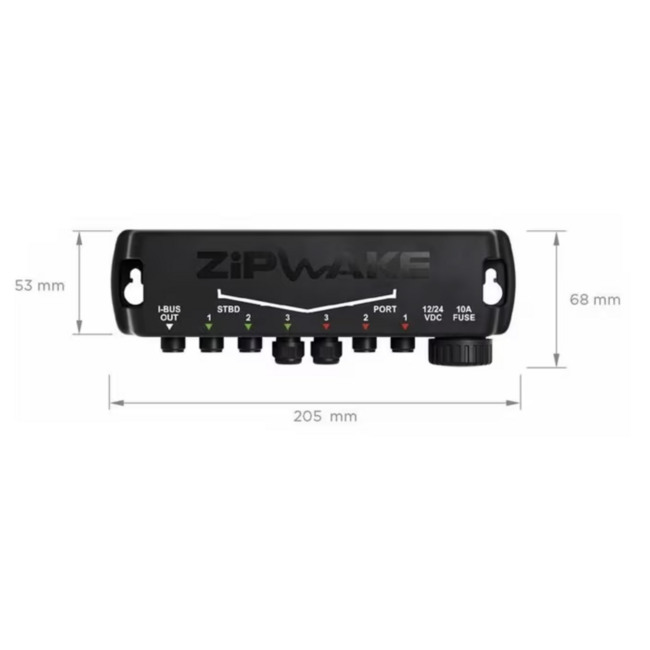

Verteilereinheit PRO (DU-S PRO)
Zentrale Einheit, die Strom und CAN-Kommunikation für bis zu sechs Interzeptoren bereitstellt. Wasserdicht, ölbeständig und zündgeschützt, mit integrierten Sicherungen und 4 m Stromkabel für sichere Installation im Maschinenraum.

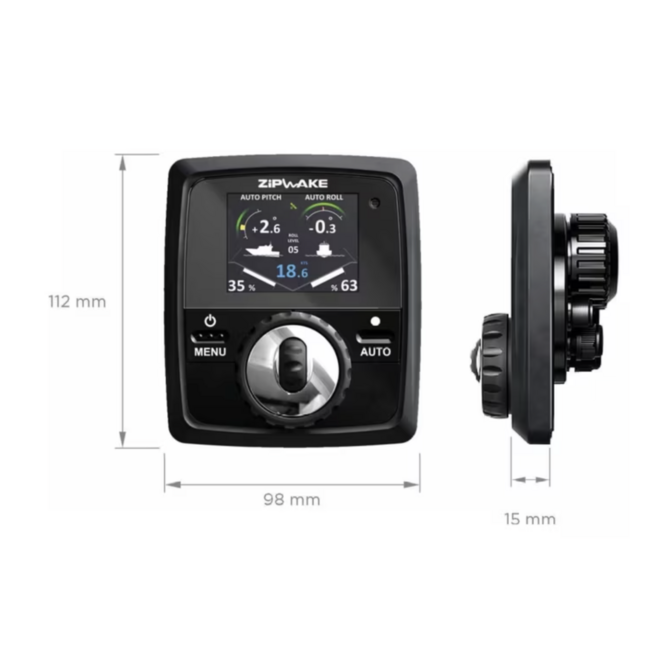

Bedienfeld PRO (CP-S PRO)
Ein 2,4-Zoll-sonnenlichtlesbares Farbdisplay mit zwei Drehreglern für intuitive Bedienung. Integrierte GPS- und 3D-Sensoren überwachen kontinuierlich die Bewegung des Schiffs und sorgen für automatische, adaptive Trimmsteuerung.
Interzeptortyp: Gerade
Interzeptorlänge: 300 mm (11,8 in)
Hubweg: 30 mm (1,2 in)
Stellgeschwindigkeit: 20 mm/s
Maximale Schiffsgeschwindigkeit: Bis 60 Knoten (≈ 110 km/h)
Schiffslänge: Bis 18 m (≈ 60 ft)
Spannungsbereich: 12 – 32 V DC
Leistungsaufnahme: Ca. 25 W max.
Schutzklasse: IP68 (Interzeptoren), IP67 (Verteilereinheit & Bedienfeld)
Servotyp: Bürstenlos, eintauchfähig
Steckertyp: M12, 5-polig
Kabellänge: 3 m (Standard, erweiterbar auf 6 m)
Betriebstemperatur: 0 °C bis +40 °C (32 °F – 104 °F)
Lagertemperatur: –40 °C bis +90 °C (–40 °F – 194 °F)
Kit-Gewicht: ≈ 12 kg (26 lb)

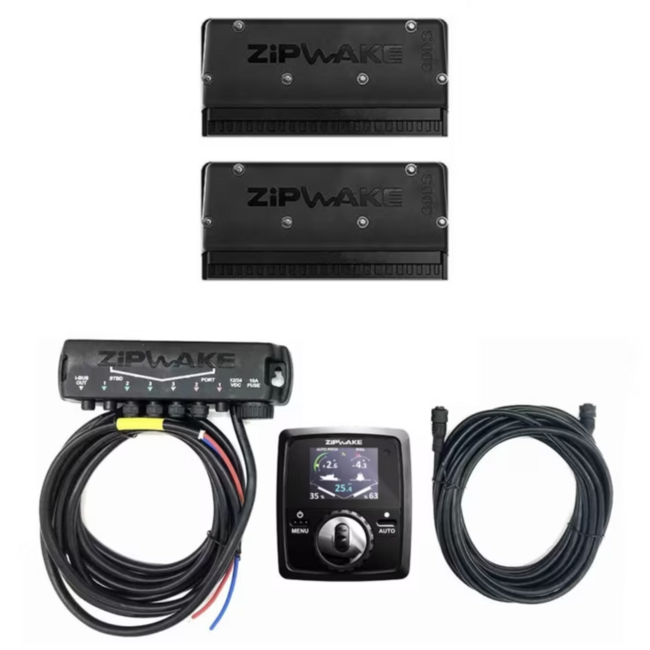

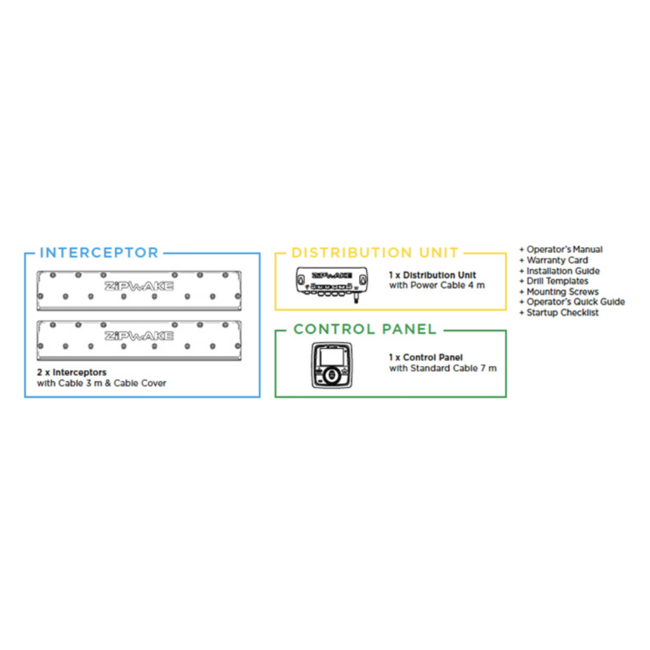

2 × Gerade Interzeptoren (300 mm) mit 3 m Kabeln und Montageplatten
1 × Verteilereinheit PRO (DU-S PRO) mit 4 m Stromkabel
1 × Bedienfeld PRO (CP-S PRO) mit Standardkabel
1 × Verlängerungskabel
Bedienungsanleitung
Installationshandbuch
Bohrschablonen
Montageschrauben
Kurzanleitung
Garantiekarte
INSTALLATIONSHINWEISE
Die 300 mm langen geraden Interzeptoren müssen horizontal ausgerichtet und bündig mit dem Spiegel montiert werden, um optimalen Wasserfluss und Effizienz zu gewährleisten. Verwenden Sie die mitgelieferten Dichtungen und Gummitüllen für wasserdichte Kabeldurchführungen. Die DU-S PRO sollte in einem trockenen, gut zugänglichen Bereich (z. B. Maschinenraum) installiert werden, während das CP-S PRO an der Steuerkonsole für maximale Sicht montiert wird. Das System ermöglicht zusätzliche Interzeptoren ohne weitere Netzteile oder Steckverbinder.
