TIMEZERO Update voor Wide Kaarten (Vector en Raster)

Update voor Wide Kaarten (Vector en Raster)

• Gegevenstype : UPDATE VOOR VECTOR OF RASTER
• Kaartgrootte : Wide
• Fabrikant : C-MAP (Vector kaarten) OF MAPMEDIA (Raster kaarten)

Update voor je Wide Kaarten voor zowel vector als raster type kaarten, gemaakt door TimeZero. Hiermee blijf je up-to-date met de nieuwste navigatiegegevens en functies zonder dat je een hele nieuwe kaart hoeft aan te schaffen.

BELANGRIJK

• Je moet al een Wide Raster of Vector kaart hebben om deze update te kunnen toepassen.

KENMERKEN

Hoogtemeting

TIMEZERO en Furuno NavNet(3D & TZT) gebruiken MapMedia.mm3d hoogtemeting om de kustlijn correct weer te geven. Er zijn verschillende voordelen, zoals snelle identificatie van het binnenlopen van een haven of identificatie van bepaalde kustlijnkenmerken. Met hoogtemeting kun je ook manoeuvreren in een realistisch perspectief ten opzichte van de horizon.

Satellietfoto's

TIMEZERO en Furuno NavNet(3D & TZT) gebruiken satellietfoto's in een innovatieve en vermakelijke techniek die bekend staat als PhotoFusion. Deze innovatieve technologie combineert satellietfoto's met raster- of vectorkaarten om op een eenvoudige, realistische manier alleen de informatie te leveren die nodig is voor veilige navigatie. Elk .mm3d-gegevenspakket bevat satellietfoto's met een standaardresolutie. Alleen bepaalde gebieden hebben satellietfoto's met een hoge resolutie. MapMedia blijft samenwerken met gegevensleveranciers om de collectie satellietfoto's uit te breiden en te verbeteren.

Bathymetrie

MapMedia .mm3d bathymetry is gebaseerd op de visuele interpretatie van kaartcontourlijnen. Dit 3D-model is zeer nuttig bij het binnenvaren van een haven of haven en biedt een ander navigatiehulpmiddel om u bewust te blijven van bedreigingen onder water.

De S-52 Vectorkaart Standaard

Het International Hydrographic Office (IHO) produceert de S52 standaard. S-52 is een internationaal geaccepteerde standaard die de presentatie en iconografie van elektronische vectorkaarten regelt, zodat ze gemakkelijker te lezen en te begrijpen zijn. MapMedia.mm3d vectorkaarten voldoen aan deze wereldwijde standaard.

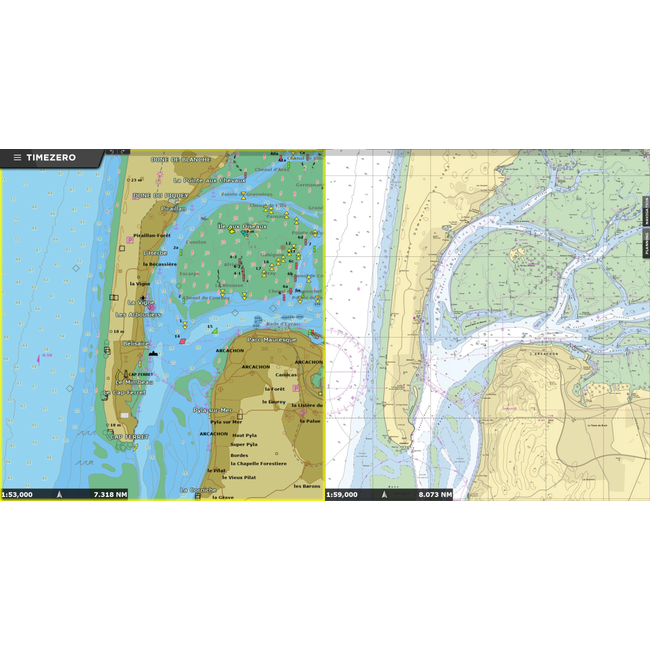

VECTORKAARTEN VS RASTERKAARTEN

(Vector: linkerzijde / Raster: rechterzijde)

Rasterkaarten:

Rasterkaarten zijn een identieke weergave van de traditionele papieren zeekaarten, omdat het digitale scans zijn van gedrukte lithografische kaarten. Dit is ideaal voor gebruikers die altijd papieren zeekaarten hebben gebruikt, omdat ze precies dezelfde informatie op het scherm kunnen vinden.

Voordelen:

• Ziet eruit als een papieren kaart.
• De lettergrootte wordt groter als je inzoomt.
• Meer informatie over de kust zoals kerken, stranden, straten, enz.
• De schaal is duidelijk gedefinieerd waardoor het makkelijker is om de afstand op het oog te beoordelen.
• Informatie over boeien en vuurtorens staat direct naast de objecten.

Nadelen

• Zoomen werkt in stappen, wat betekent dat een kaart wordt vergroot totdat deze naar de volgende schaal springt.
• Specifieke informatie kan niet worden in- of uitgeschakeld.
• Een computer kan het beeld niet interpreteren, dus er zijn geen alarmfuncties beschikbaar.

Vectorkaarten:

Vectorkaarten zijn een weergave van een lithografische kaart in een punt-voor-punt formaat. Vectorkaarten zijn samengesteld uit wiskundig gedefinieerde geometrische vormen: lijnen, objecten en vullingen. De gegevens worden opgeslagen in een database en door de software op het scherm van de computer of plotter getekend, waardoor de weergave verschilt van Raster Charts.

Voordelen:

• Gemakkelijker te uploaden door een kleinere bestandsgrootte.
• Biedt een moderne en strakke presentatie.
• Geeft je de mogelijkheid om veel lagen aan en uit te zetten om alleen relevante informatie te verkrijgen.
• Het heeft een continue (minder stapsgewijze) zoomfunctie.
• Je kunt alarmfuncties inschakelen.

Nadelen:

• Bij het uitschakelen van een laag mis je mogelijk relevante informatie.
• De lettergrootte is altijd hetzelfde, waardoor het wat problematischer is voor kleinere schermen.
• Je kunt gemakkelijk de overzichtsschaal kwijtraken omdat alle zoomniveaus er hetzelfde uitzien.
• Schaarse landinformatie.
• Als je specifieke informatie over boeien of vuurtorens nodig hebt, moet je een specifiek venster gebruiken.

Instructies

Nadat u uw adres en betalingsgevens heeft ingevoerd dient u uw ID code en het apparaat waar u de kaart op wilt gebruiken door te geven in de opmerkingenbalk. Uw product wordt geregistreerd waarna u een instructiemail krijgt voor het installeren van de kaart op uw apparaat.

Hoe vindt u uw Systeem-ID-code

Druk op MENU --> INITIAL SETUP --> Scroll naar de onderkant van de lijst en zet CHART MASTER op ON.
Net onder CHART MASTER ziet u System ID Code.
Opmerking: Als er meer dan één apparaat in het systeem wordt gebruikt, moet slechts één apparaat als CHART MASTER worden ingesteld.

Compatibel met:

TimeZero:

• TimeZero Navigator
• TimeZero Pro

FURUNO:

• Furuno NavNet 3D
• Furuno NavNet TZT
• Furuno NavNet TZT2
• Furuno NavNet TZT3
