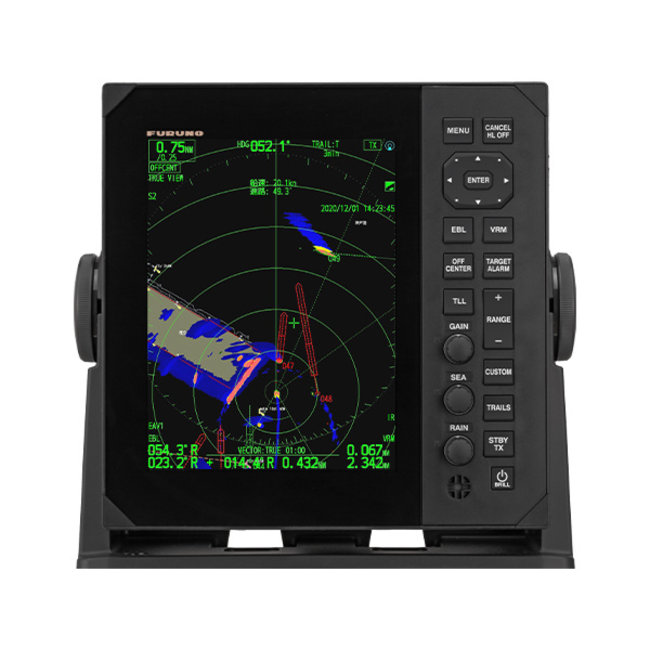

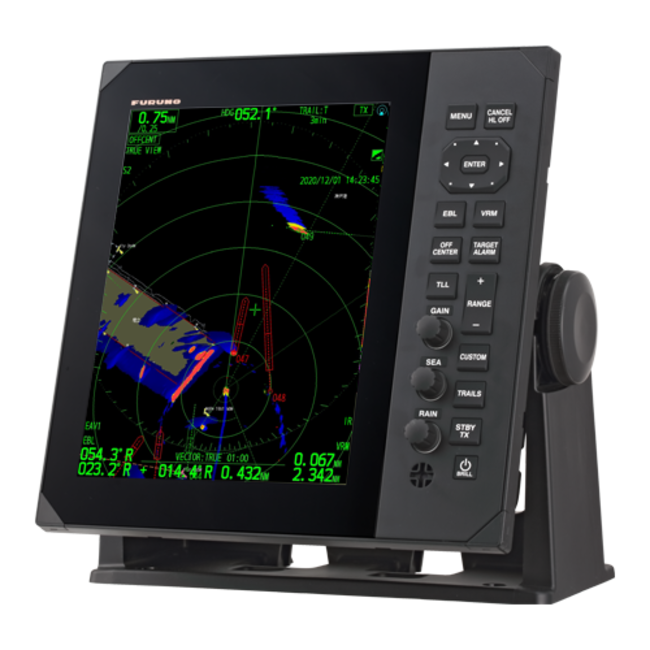

FURUNO FR-10 kleuren LCD-radar display met Risk Visualizer

NIEUW

DE FURUNO FR-10 RADAR MET RISK VISUALIZER™ EN  DISPLAY VAN 10.4 INCH KAN WORDEN GECOMBINEERD MET DE DRS-SERIE RADARANTENNES VAN FURUNO.

Wij weten dat bij gebruikers standalone radarschermen nog steeds zeer geliefd zijn. Met dat in gedachten heeft FURUNO een nieuwe serie standalone radarschermen gefabriceerd met opties die zijn afgestemd op de behoeften van de gebruiker op verschillende typen vaartuigen.

De 10.4″ FR10 en 12.1″ FR12 Radars zijn ontworpen voor gebruik met de bekroonde DRS-antenne serie radarantennes van FURUNO. Mooi is dat u kunt kiezen uit de Solid-State Doppler (NXT) of traditionele X-Band Magnetron (X-Class) antennes! Geheel naar u eigen behoefte/gebruik.

De FR-10 radar is compatibel met elke antenne uit de DRS-serie waardoor een grote verscheidenheid aan configuraties mogelijk is. Door de schermgrootte, het vermogen, het type,  de grootte en natuurlijk de prijs van de antenne te selecteren, kunt u de radar samenstellen die het beste bij u behoeften past.

Radome antennes:

• Model DRS2D-NXT 0.625 -48 N.M
• Model DRS4D-NXT  0.625 -48 N.M
• Model DRS4DL +    0.625 - 36 N.M

Roterende balk antennes:

• Model DRS6A-NXT    0.625 -73 N.M
• Model DRS12A-NXT  0.625 -48 N.M
• Model DRS25A-NXT  0.625 -48 N.M
•
• Model DRS6A-XKlasse  0.625 -48 N.M
• Model DRS12A-XKlasse 0.625 -96 N.M
• Model DRS25A-XKlasse 0.625 -96 N.M

Ook inbegrepen zijn veel DRS-radarfuncties, zoals Fast Target Tracking om onmiddellijk een vectorlijn weer te geven die de snelheid en richting van het doel aangeeft. Wanneer verbonden met een NXT Radar, worden solid-state functies ontgrendeld, zoals Rain Mode, RezBoost Beam Sharpening en Target Analyzer om onmiddellijk gevaarlijke doelen te identificeren. Aangepaste AIS-presentatie, flexibele anti-clutter-bedieningselementen en een achtersteven-up-presentatie zijn allemaal beschikbaar.

De FR-10 radar met risk RISK VIZUALISER™ dit is een nieuwe functie die visuele informatie geeft over potentiële aanvaringszones en de bewegingen van alle omringende schepen, maar ook de Echo Average, de Target Analyzer™, Fast Target Tracking ™, RezBoost™ en vele andere handige functies om u te helpen elk doel te volgen voor uw veilige navigatie operaties, zoals aangepaste AIS, programmeerbare functietoetsen door de gebruiker en meertalige ondersteuning.

NIEUW Risk Vizualiser™

Risk Vizualizer™ is een technologie die mogelijke aanvaringsgebieden toont op basis van de huidige positie en beweging van alle omliggende schepen. Dankzij het on-screen display is het eenvoudig om snel en intuïtief een overzicht te krijgen van de situatie 360° rondom uw schip. Bovendien helpen kleur gecodeerde waarschuwingen," de basis van de dreiging van een aanvaring, van groen (normaal) tot rood" gevaarlijk, en kunt u het niveau van gevaar beoordelen en uw volgende stap te plannen.in tegenstelling tot CPA/TCPA-alarmen die alleen de risico's aangeven die zichtbaar zijn op de huidige koers van het schip. Er worden automatisch dynamische pictogrammen gemaakt voor de 20 doelen die de grootste waarschijnlijkheid van een botsing vertegenwoordigen. Met behulp van gegevens van het eigen schip en de AIS-informatie van het doelwit, indien beschikbaar, zorgt Risk Visualizer ervoor dat u over de informatie beschikt die u nodig hebt om veilige afstanden aan te houden bij het passeren.

Target Analyzer™

Target Analyzer™ analyseert doelen en de gevaarlijke doelen identificeert die waarschijnlijk met uw schip in aanvaring kunnen komen, waarbij verschillende kleuren worden gebruikt op basis van de mate van gevaar. Door de weergave van potentieel gevaarlijke doelen in verschillende kleuren kan een operator in één oogopslag de bedreigingen voor een veilige navigatie begrijpen.

Echo-Average

Echo Average is een functie die onregelmatige echo's, zoals reflecties van het zeeoppervlak en neerslag, dempt en echo's van vistuig en andere vaartuigen stabiliseert. Het maakt het gemakkelijker om te zien wat u wilt zien, zelfs bij slechte weersomstandigheden zoals hoge golven, neerslag of dichte mist.

Customised AIS

The color of AIS symbols (maximum: 100 sets) can be customized with 9 different colours: 4 extra color options of Red, Yellow, Cyan and Magenta, in addition to the Standard color options of Green, Red, Blue, White, and Black. The color option is saved on the FR-10/12, so when AIS targets with the same MMSI are received again, they will be shown in the registered colors. This is useful when tracking the position of important vessels such as consorts, competitors, patrol boats.

Fast Target Tracking™ is een techniek die onmiddellijk een vector weergeeft die de snelheid en richting van het doel aangeeft. De doelen worden vanaf het begin automatisch gevolgd, waardoor het mogelijk is om onmiddellijk de baan van het doel te berekenen en de snelheidsvector weer te geven.

Kenmerken:

• Piek uitgangsvermogen: afhankelijk van de geselecteerde antenne-eenheid
• Bereik: 0,0625 tot 36 NM met de DRS4DL+ antenne, 0,0625 tot 48 NM met de DRS2D/4D-NXT) antenne 0,0625 tot 72 NM met de DRS6A-NXT antenne, 0,0625 tot 96 NM met de DRS6A/12A/25A X-Klasse, DRS12A/25A -NXT
• Weergave-eenheid: 10,4-inch kleuren-lcd X Band radar
• Weergavemodus: Head-up, Course-up, North-up, True motion, Stern-up
• Andere functies: Risk Visualizer™, Target Analyzer™, Target Tracking™, True Echo Trail, Echo Average, Sub Display Unit, AIS Display, Radar-overlay op kaarten
• Voeding/verbruik stroom: 12-24 VDC: 1,1-0,6 A

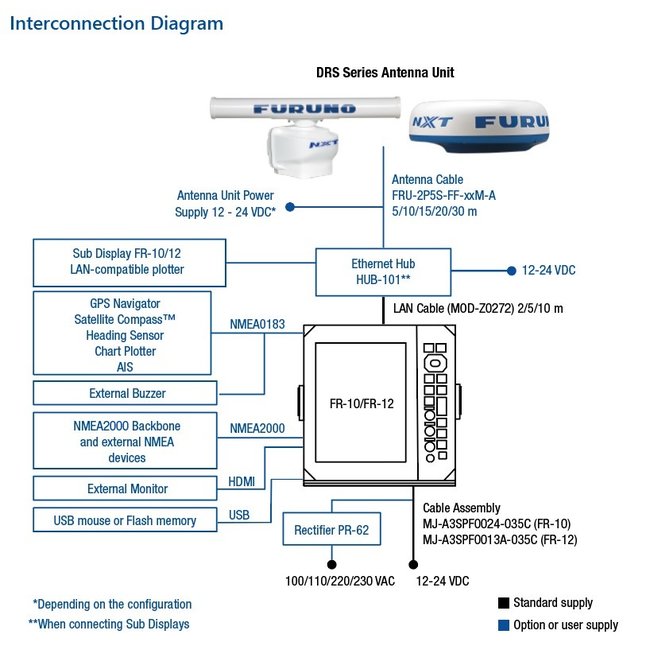

• Aansluitingen, NMEA0183 3 x, NMEA2000 1x, LAN1x, USB 1x, Contact closure 1x.

• Geschikt voor jachten, zeilboten, werkboten, visserij schepen.
