EchoPilot FLS Platinum Engine - vooruitkijkende sonar voor displays van derden

De EchoPilot FLS Platinum Engine is een compacte “black box” vooruitkijkende sonar die onmiddellijk elke kaartplotter, multifunctioneel display, radar of PC met een video-ingang transformeert in een volledig functionele 2D vooruitkijkende sonar (FLS). Dit systeem geeft een live, real-time beeld van de zeebodem voor u, wat een extra veiligheidslaag biedt bij het navigeren door onbekende havens, krappe ankerplaatsen of slecht gekarteerde wateren, vooral 's nachts.

In tegenstelling tot traditionele dieptesensoren of langzamere phased-array sonars, maakt de FLS Platinum Engine gebruik van een elektronisch gestuurde sonar-array die continu een volledige verticale boog van 90° scant (van recht vooruit tot recht naar beneden) en elke seconde of twee het hele scherm bijwerkt. Als uw vaartuig draait in de richting van een obstakel of een oever, reageert het sonarbeeld onmiddellijk en krijgt u onmiddellijk visuele feedback.

Met een eenvoudige installatie die slechts een enkele transducer en een compact zenderkastje vereist, is dit systeem ideaal voor schippers die op zoek zijn naar snelle, nauwkeurige beelden van de zeebodem met minimale bedrading. De composiet en S-video video-uitgangen maken integratie met de meeste maritieme of huishoudelijke videoschermen mogelijk.

Het systeem ondersteunt ook meerdere beeldschermlocaties via optionele repeater-units, elk met een eigen toetsenbord, waardoor gelijktijdige bediening op verschillende stations aan boord mogelijk is.

Bekijk onze categorieën hieronder om compatibele displays van derden te vinden van Furuno, Nottrot en Hatteland:

• Maritieme monitoren (Hatteland en Nottrot)
• Multifunctionele displays (Furuno)

KENMERKEN

Breed 90° verticaal scanbereik:

Bedekt een volledige 90° verticale boog, scant van recht vooruit tot direct onder - ideaal voor veilige navigatie in complexe wateren.

Sonarweergave in real-time:
Het volledige sonarbeeld wordt continu bijgewerkt, waardoor veranderingen in de zeebodem en obstakels direct zichtbaar zijn.

Tot 200 m voorwaarts bereik & 100 m dieptebereik:
Krachtige sonar voor voorwaartse detectie op grote afstand en diepe zeebodemkartering.

Snelheidsafhankelijke dieptehistorie:
Toont een 15-seconden geschiedenis van de zeebodem achter je, om je te helpen recent onderwater terrein te visualiseren.

Alarm vooruit:
Waarschuwt je wanneer ondiepe gevaren voor je worden gedetecteerd, wat de veiligheid in lastige gebieden verhoogt.

Ondersteuning voor meerdere schermen:
Sluit eenvoudig extra beeldschermen aan met speciale repeaters - elk station heeft onafhankelijke bediening.

Composiet Video & S-Video uitgang:
Compatibel met een breed scala aan kaartplotters, beeldschermen en pc's met videocapaciteit.

NMEA 0183 in- & uitgang:
Integreert met GPS en log sensoren om snelheid, positie en waypoint gegevens te tonen naast sonar beelden.

Ondiep water auto-bereik modus:
Selecteert automatisch het optimale bereik op basis van de huidige diepte voor probleemloze bediening.

Aanpasbare display-instellingen:
Pas kleurmodi, versterking, filtering en weergave-opties aan uw voorkeuren en omstandigheden aan.

Eenvoudige, modulaire installatie:
Compacte zenderkast en intrekbare transducer maken installatie eenvoudig, zelfs op kleinere schepen.

SPECIFICATIES

• Operationele snelheid: tot 10 knopen

• 2D vooruitkijkende display

• Bodemkaartbereik: 10× waterdiepte

• Maximale dieptedetectie: 100 meter

• Maximaal vooruit bereik: 200 meter

• Werkfrequentie: 200 kHz

• Stroomvereisten: 12/24 V DC

• Weergave update snelheid: ongeveer 0,2 seconden (tot 5 updates per seconde in sommige modi)

• Video-uitgang: Composite Video en S-Video

• Type display: Extern display vereist (niet inbegrepen)

• Stroomverbruik:

  • Display: 300 mA tot 700 mA (afhankelijk van helderheid)

  • Zendbox: 50 mA

• Ingebouwde test- en diagnostische tools

• Repeater display optie beschikbaar

• Instellingen voor voorwaartse en ondiepte alarmen

• NMEA 0183 Versie 2.0 in-/uitgang (GPS, diepte, snelheid, enz.)

BESCHIKBARE VARIANTEN EN WAT IS INBEGREPEN

OPMERKING: Zorg ervoor dat je de gewenste variant rechtsboven selecteert voordat je deze aan je winkelwagen toevoegt.

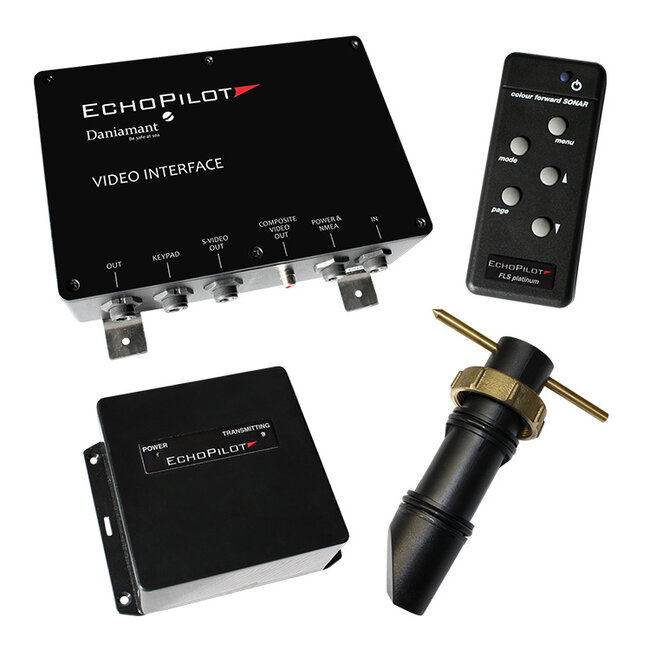

PLATINUM – Volledig Sonarsysteem

Bevat:

• 1 × Zenderbox (Platinum)

• 1 × Platinum Toetsenpaneel met bevestigingen

• 1 × Videobox

• 1 × Pro Transducer

• 1 × Pro Rompfitting Brons

• Voedingskabel, S-Video Kabel, Composiet Video Kabel

• 1 × Transducer Verlengkabel (10 m)

• 1 × Datakabel (10 m)

PLATINUM VIDEO – Repeater Display Unit (Add-On)

Bevat:

• 1 × Videobox

• 1 × Platinum Toetsenpaneel met bevestigingen

• 1 × Datakabel (10 m)

(Repeater unit voor FLS Platinum Engine)
