AIRMAR 225T-SS904 Sidescan Transducer

De AIRMAR 225T-SS904 is een door-romp hoogfrequente CHIRP Side-Scan transducer, ontworpen voor vaartuigen die gebruikmaken van de ingebouwde CHIRP Side-Scan functie van Furuno NavNet TZtouch3 (TZT12F, TZT16F, TZT19F) en NavNet TZtouchXL (TZT10X, TZT13X, TZT16X). Met 150 W per zijde binnen een 220–240 kHz CHIRP-band levert hij scherpe, gedetailleerde bakboord-/stuurboordbeelden voor structuurdetectie, bodemonderzoek en professionele surveytoepassingen. De roestvaststalen behuizing biedt langdurige betrouwbaarheid in zware maritieme omstandigheden.

Dit model is ideaal voor werkvaartuigen, surveyboten, patrouillevaartuigen en veeleisende recreatieve gebruikers die schone, symmetrische zijbeelden in een hoger frequentiebereik nodig hebben. De door-romp installatie zorgt voor stabiel akoestisch contact, ook bij hogere snelheden. De geïntegreerde temperatuursensor, de 12-pins Furuno connector en de 12 m kabel maken de installatie eenvoudig en volledig plug-and-play.

KENMERKEN

• Hoogfrequente CHIRP Side-Scan: Laterale beeldvorming met hoge resolutie op 220–240 kHz.

• Compatibel met TZtouch3 & TZtouchXL: Werkt met de ingebouwde Side-Scan functies van TZT12F, TZT16F, TZT19F en TZT10X, TZT13X, TZT16X.

• 150 W per zijde: Constante en krachtige signaaloutput.

• RVS-behuizing: Duurzaam, corrosiebestendig en geschikt voor intensief gebruik.

• Ingebouwde temperatuursensor: Meet nauwkeurig de watertemperatuur.

• Door-romp installatie: Zorgt voor optimale akoestische koppeling.

• 12-pins Furuno aansluiting: Plug-and-play compatibiliteit.

• 12 m kabel: Maritiem kwaliteitskabel voor eenvoudige installatie.

HOOFDONDERDELEN

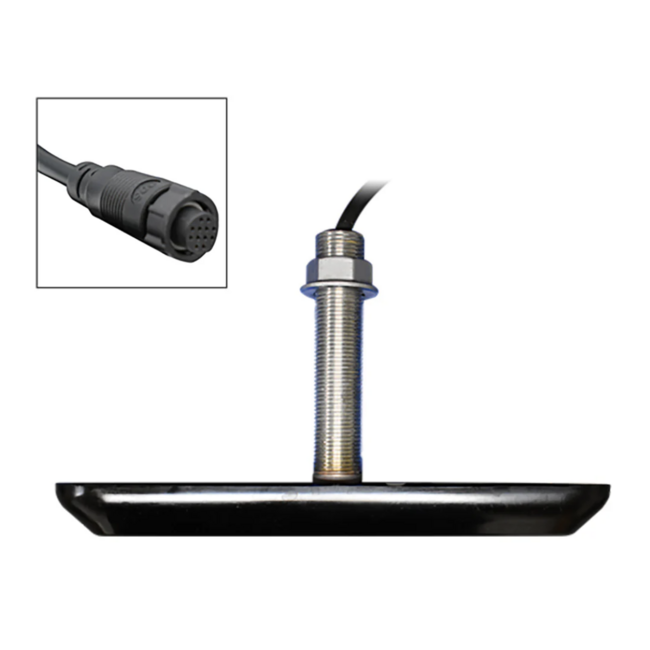

Sidescan Transducer
RVS door-romp transducer met hoogfrequente CHIRP-elementen en geïntegreerde temperatuursensor voor stabiele, nauwkeurige zijbeeldvorming.

Aansluitkabel (12 m)
Maritieme kabel met een 12-pins Furuno connector, klaar voor directe koppeling met TZtouch3 en TZtouchXL displays.

Montagemateriaal
Bevat alle benodigde onderdelen voor een veilige en waterdichte door-romp installatie.

SPECIFICATIES

• Vermogen: 150 W per zijde

• Frequentie: 220–240 kHz (High-Frequency CHIRP)

• Materiaal: RVS

• Montage: Door-romp

• Connector: 12-pins Furuno

• Kabellengte: 12 m

• Sensoren: Watertemperatuur

• Hoofdfunctie: Hoogfrequente CHIRP Side-Scan beeldvorming

• Compatibele MFD’s:
  – TZtouch3: TZT12F / TZT16F / TZT19F
  – TZtouchXL: TZT10X / TZT13X / TZT16X

COMPATIBILITEIT

• Ondersteunde systemen: Volledig compatibel met Furuno NavNet TZtouch3 en TZtouchXL displays met ingebouwde CHIRP Side-Scan functie.

• Aansluiting: 12-pins Furuno connector, geen adapters nodig.

• Functieondersteuning: Activeert CHIRP Side-Scan en temperatuurweergave.

• Beperkingen: Niet compatibel met oudere NavNet- of GP-series zonder Side-Scan ondersteuning.

INHOUD VAN DE SET

• 225T-SS904 CHIRP Sidescan transducer

• Door-romp montagemateriaal

• 12 m kabel met 12-pins connector

• Installatiedocumentatie

INSTALLATIERICHTLIJNEN

Monteer de transducer vlak en gelijk met de romp voor een ongestoorde waterstroom en nauwkeurige Side-Scan prestaties. Plaats hem weg van strakes, intakes, treden en andere turbulentiebronnen. Aan de binnenzijde moet voldoende ruimte beschikbaar zijn voor een veilige montage. Leid de kabel via een waterdichte doorvoer en vermijd elektrische bronnen die storing veroorzaken. Volledige functionaliteit is alleen beschikbaar met een NavNet TZtouch3 of TZtouchXL display.
