AIRMAR 225T-PR904 Sidescan Transducer Set

De AIRMAR 225T-PR904 is een door-romp CHIRP Side-Scan transducerset uit RVS, ontworpen voor vaartuigen die gebruikmaken van de ingebouwde CHIRP Side-Scan functie van Furuno NavNet TZtouch3 (TZT12F, TZT16F, TZT19F) en NavNet TZtouchXL (TZT10X, TZT13X, TZT16X). Elke transducer werkt met 150 W per zijde binnen een 220–240 kHz CHIRP-band, en levert scherpe, symmetrische bakboord- en stuurboordbeelden voor structuurdetectie, bodemkaarting en professionele surveytoepassingen. De RVS-behuizingen garanderen duurzaamheid en stabiele akoestische prestaties in zware maritieme omstandigheden.

Deze dubbele configuratie is ideaal voor werkvaartuigen, surveyboten, patrouillevaartuigen en gevorderde recreatieve gebruikers die behoefte hebben aan heldere zijbeelden met hoge definitie. De door-romp installatie zorgt voor optimale akoestische koppeling, terwijl geïntegreerde temperatuursensoren, 12-pins Furuno connectors en 12 m kabels installatie eenvoudig en plug-and-play maken.

KENMERKEN

• Hoogfrequente CHIRP Side-Scan (set): Twee transducers leveren gelijktijdige bakboord-/stuurboordbeelden op 220–240 kHz.

• Compatibel met TZtouch3 & TZtouchXL: Ondersteunt alle ingebouwde Side-Scan functies op TZT12F, TZT16F, TZT19F, TZT10X, TZT13X en TZT16X.

• 150 W per transducer: Sterke en consistente signaaloutput.

• RVS-behuizing: Duurzaam en corrosiebestendig.

• Ingebouwde temperatuursensoren: Nauwkeurige meting van de watertemperatuur.

• Door-romp installatie: Optimale akoestische koppeling in alle snelheden.

• 12-pins Furuno aansluiting: Direct plug-and-play.

• 12 m kabels: Maritieme kwaliteit voor betrouwbare montage.

HOOFDONDERDELEN

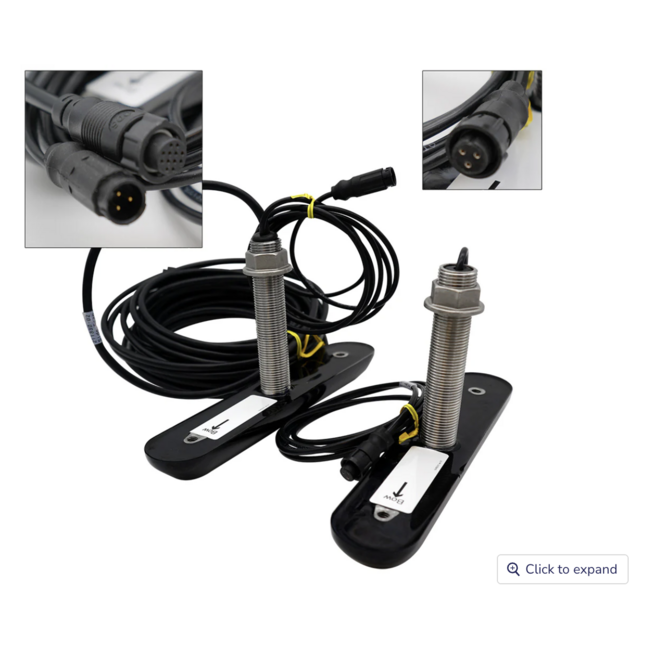

Sidescan Transducer Set
Twee RVS door-romp transducers, samengesteld als bakboord-/stuurboordset. Elke unit bevat hoogfrequente CHIRP-elementen en een geïntegreerde temperatuursensor.

Aansluitkabels (12 m per transducer)
Maritieme kabels met 12-pins Furuno connectors, klaar voor directe koppeling met TZtouch3 en TZtouchXL systemen.

Montagemateriaal
Volledige RVS door-romp montagemiddelen voor veilige, waterdichte installatie van beide transducers.

SPECIFICATIES

• Vermogen: 150 W per transducer

• Frequentie: 220–240 kHz (High-Frequency CHIRP)

• Materiaal: RVS

• Montage: Door-romp (bakboord + stuurboord)

• Connector: 12-pins Furuno

• Kabellengte: 12 m per transducer

• Sensoren: Watertemperatuur

• Hoofdfunctie: Hoogfrequente CHIRP Side-Scan beeldvorming

• Compatibele MFD’s:
  – TZtouch3: TZT12F / TZT16F / TZT19F
  – TZtouchXL: TZT10X / TZT13X / TZT16X

COMPATIBILITEIT

• Ondersteunde systemen: Volledig compatibel met Furuno NavNet TZtouch3 en TZtouchXL met ingebouwde CHIRP Side-Scan functie.

• Aansluiting: Twee 12-pins Furuno connectors zonder adapters.

• Functieondersteuning: Activeert dubbele CHIRP Side-Scan beeldvorming en temperatuurweergave.

• Beperkingen: Niet compatibel met oudere NavNet-series of GP-modellen zonder Side-Scan functie.

INHOUD VAN DE SET

• 225T-PR904 CHIRP Sidescan transducerset

• Door-romp montagemateriaal voor beide units

• Twee 12 m kabels met 12-pins connectors

• Installatiedocumentatie

INSTALLATIERICHTLIJNEN

Monteer beide transducers vlak en gelijk met de romp, links en rechts op plaatsen met een stabiele, turbulentie-vrije waterstroom. Vermijd strakes, intakes, treden en andere rompontstoringen. Binnenin moet voldoende ruimte beschikbaar zijn voor het veilig aanspannen van beide door-rompsets. Leid de kabels via waterdichte doorvoeren en houd ze weg van bronnen van elektrische interferentie. Volledige prestaties zijn alleen beschikbaar met een NavNet TZtouch3 of TZtouchXL display.
