De B175H onderscheidt vissen dicht bij wrakken en riffen met hoge resolutie. Zijn gerichte High CHIRP-bundel toont vissen en bodemstructuren in detail, met een nominaal dieptebereik tot 304 m. Hulp bij het kiezen van de juiste variant: Lees meer.
De AIRMAR B175H biedt doelscheiding met hoge resolutie voor vissers die vissen nabij wrakken, riffen en bodemstructuren willen lokaliseren. Het vermogen van 1 kW en de High CHIRP-band van 130–210 kHz combineren gedetailleerde bodemecho’s met de resolutie die nodig is om aasvis en vissen in scholen te onderscheiden. Met een opgegeven maximale diepte van 304 m (1.000 ft) is deze transducer geschikt voor kust- en zeevisserij waarbij een gericht beeld van afzonderlijke doelen vooropstaat.
De bronzen behuizing met laag profiel sluit vrijwel vlak aan op een romp van glasvezellaminaat of hout. Een vast onder 0°, 12° of 20° gekanteld element compenseert de romphoek op de montageplaats en richt de bundel naar beneden zonder extern stroomlijnblok. De B175H meet diepte en watertemperatuur met een snel reagerende temperatuursensor.
Kies aan de hand van de onderstaande informatie de variant met de elementhoek die past bij de romphoek van uw boot en de aansluiting die uw sonarapparatuur vereist. NC-varianten hebben een geïntegreerde kabel van 12 m met losse draadeinden voor aansluiting op compatibele apparatuur. Mix and Match™-varianten hebben een geïntegreerde kabel van 9 m met een 12-pins AIRMAR-connector en vereisen een CHIRP-adapterkabel die past bij uw fishfinder of blackbox-sonarmodule.

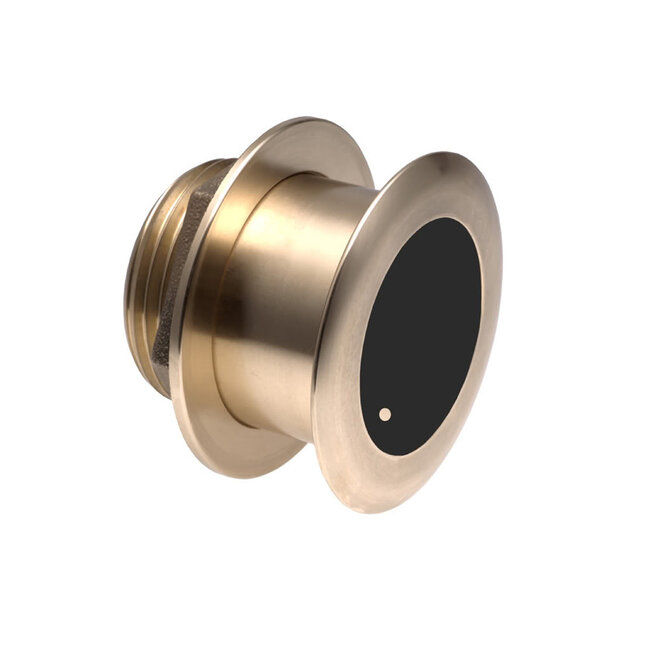

B175H Bronzen Thru-Hull Transducer
1 kW High CHIRP-transducer met de vaste interne elementhoek die voor uw romp is gekozen.
Geïntegreerde kabel met gekozen aansluiting
Afhankelijk van de gekozen variant geleverd met een kabel van 12 m met losse draadeinden of een kabel van 9 m met een 12-pins AIRMAR Mix and Match™-connector.
Zonder connector · kabel van 12 m
AIRMAR Mix and Match™, 12-pins · kabel van 9 m
Controleer of uw sonarapparatuur de B175H ondersteunt en geschikt is voor de gekozen aansluiting. Raadpleeg de filters voor apparaatcompatibiliteit voor bevestigde Furuno-combinaties; laat bij andere merken de ondersteuning bevestigen door de fabrikant van de apparatuur.
Maak de aansluiting van de Mix and Match™-varianten compleet met een AIRMAR Mix and Match™ CHIRP-adapterkabel van 1 m, eveneens verkrijgbaar op de website. De adapter wordt niet meegeleverd met de transducer.
Kies de adapter die past bij de transduceringang van uw compatibele apparatuur.
Aansluiting met losse draadeinden
Optionele verlengkabels
Deze verlengkabels zijn bedoeld voor de Mix and Match™-varianten en vervangen de vereiste adapter niet.
Meet de romphoek op de montageplaats voordat u de elementhoek kiest. Monteer de transducer door een rompgat van 95 mm (3¾ in) op een plek waar deze onder water blijft en de waterstroming vrij is van turbulentie. Richt het gekantelde element uit volgens de installatie-instructies van AIRMAR, zodat de bundel naar beneden wijst. Leid de kabel uit de buurt van elektrische storingsbronnen en maak de aansluiting zoals voorgeschreven voor de gekozen variant en sonarapparatuur.
