Zipwake 750S PRO gerade kitbox trimsystem

Das Zipwake 750S PRO gerade kitbox trimsystem ist eine professionelle dynamische Trimm­lösung, die maximale Stabilität, Sicherheit und Effizienz auf See bietet. Mit ultraschnellen geraden Interzeptoren und bürstenloser Servotechnologie eliminiert das System aktiv Rollen und Stampfen, wodurch die Auswirkungen von Wellen reduziert werden und ein ruhigeres Handling sowie ein geringerer Kraftstoffverbrauch erreicht werden.

Alle Komponenten sind für den harten Einsatz ausgelegt: wasserdicht, stoßfest und gegen Öl- und Zündrisiken geschützt, was einen zuverlässigen Betrieb bei minimalem Wartungsaufwand gewährleistet. Dank einer integrierten Montageplatte und flexiblen Rumpfdurchführungen ist die Installation einfach, sowohl über als auch unter der Wasserlinie. Das Ergebnis ist ein leistungsstarkes, intuitives und langlebiges Trimsystem, das die Leistung von Gleit- und Halbgleitfahrzeugen unter anspruchsvollen Bedingungen verbessert.

MERKMALE

• Direkte Reaktion: Hochgeschwindigkeits-Servomotoren passen sich schnell an Wellenschlag und Belastung an.
• Automatische Stabilisierung: Korrigiert Trimm und Rollen aktiv für sichereres und komfortableres Fahren.
• Kraftstoffeffizienz: Optimierte Rumpfleistung reduziert Widerstand und Kraftstoffverbrauch.
• Benutzerfreundliche Steuerung: Farbdisplay und Doppeldrehregler für intuitive Bedienung unter allen Bedingungen.
• Langlebiges Design: Wasserdicht, ölbeständig und für den professionellen Einsatz gebaut.

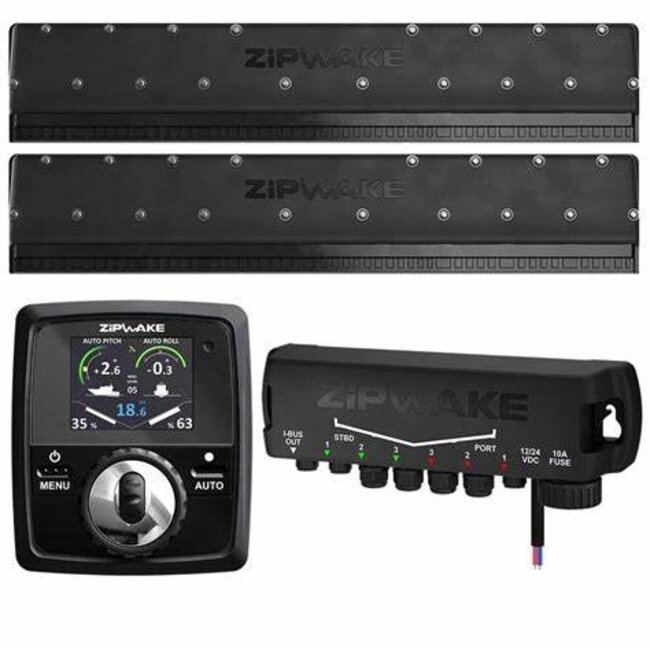

KOMPONENTEN

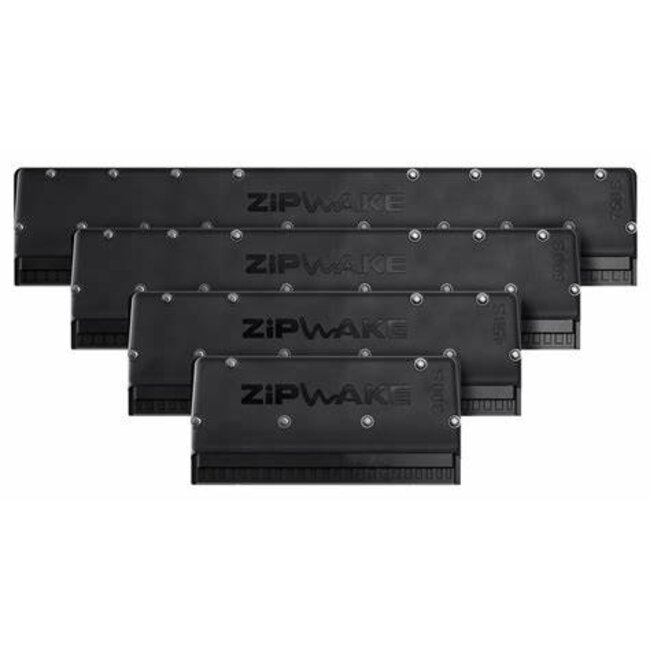

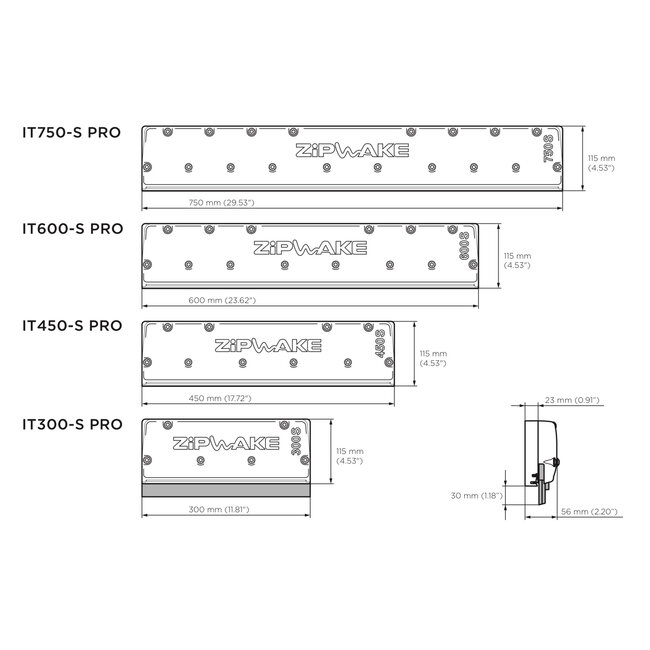

Gerade Interzeptoren (IT750-S PRO)

Das Kit enthält zwei gerade Interzeptoren von 750 mm, ausgestattet mit Hochgeschwindigkeits-Servoaktuatoren für sofortige Blattbewegung. Ihre robuste, wasserdichte Konstruktion hält rauen maritimen Umgebungen stand, während das präzise Design eine wirksame Kompensation von Stampfen und Rollen gewährleistet – selbst bei Geschwindigkeiten bis zu 60 Knoten.

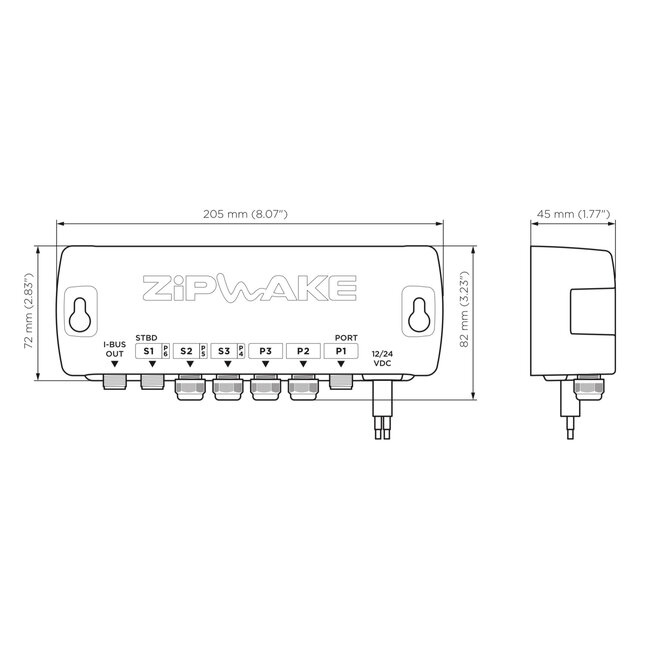

Verteilungseinheit (DU PRO)

Diese zentrale Einheit versorgt und koordiniert die Interzeptoren, mit integriertem Schutz gegen Überlastung und Kurzschluss. Robust und wasserdicht (IP67), geeignet für die Installation in Maschinenräumen und anspruchsvollen Umgebungen. Inklusive 4 m Stromkabel für schnellen Anschluss.

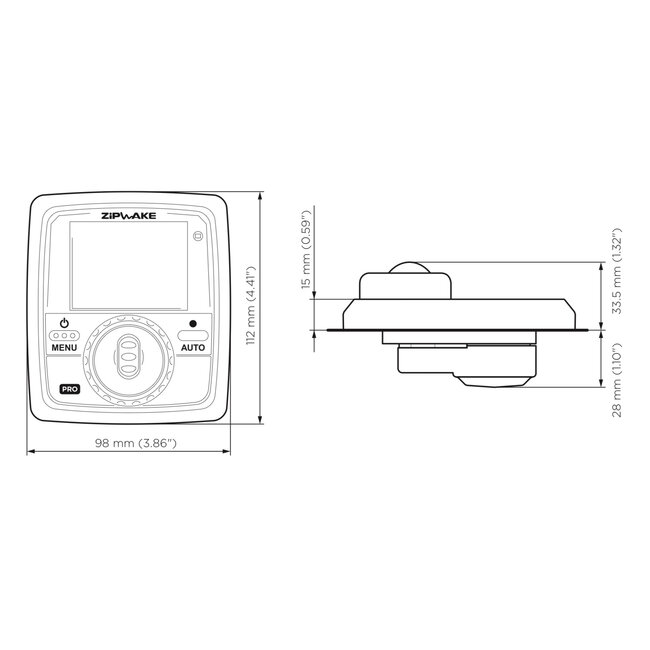

Bedienfeld

Das Bedienfeld verfügt über ein 2,4” Farbdisplay, das bei Sonnenlicht lesbar ist, und doppelte Drehregler für einfache manuelle Steuerung. Im Automatikmodus, mit nur einem Knopfdruck aktiviert, überwachen integriertes GPS und 3D-Sensoren kontinuierlich die Bewegung des Fahrzeugs, um Trimm, Rollen und Stampfen dynamisch anzupassen. Echtzeit-Schiffsdaten und Interzeptor-Positionen sind jederzeit sichtbar für volle Übersicht des Bedieners.

SPEZIFIKATIONEN

• Blattlänge: 750 mm (29,5 in).
• Hub: 30 mm (1,2 in).
• Stellgeschwindigkeit: 20 mm/s für schnelle und präzise Bewegungen.
• Maximale Geschwindigkeit: Bis zu 60 Knoten, geeignet für schnelle Gleitfahrzeuge.
• Spannungsbereich: 12–32 V DC, kompatibel mit den meisten Bordnetzen.
• Stromverbrauch: Maximal 25 W.
• Schutzklasse: IP68-Interzeptoren (bis 5 m eintauchbar), IP67-Verteilungseinheit.
• Servotyp: SU-S bürstenlos, eintauchfähige Aktuatoren.
• Stecker: M12 5-polig rund, Ø 14,5 mm.
• Kabel: PUR, Standardlänge 3 m (erweiterbar bis 6 m).
• Betriebstemperatur: 0 °C bis +40 °C (32 °F bis 104 °F).
• Lagertemperatur: –40 °C bis +90 °C (–40 °F bis 194 °F).
• Gewicht Kitbox: 12,0 kg (26,5 lbs).

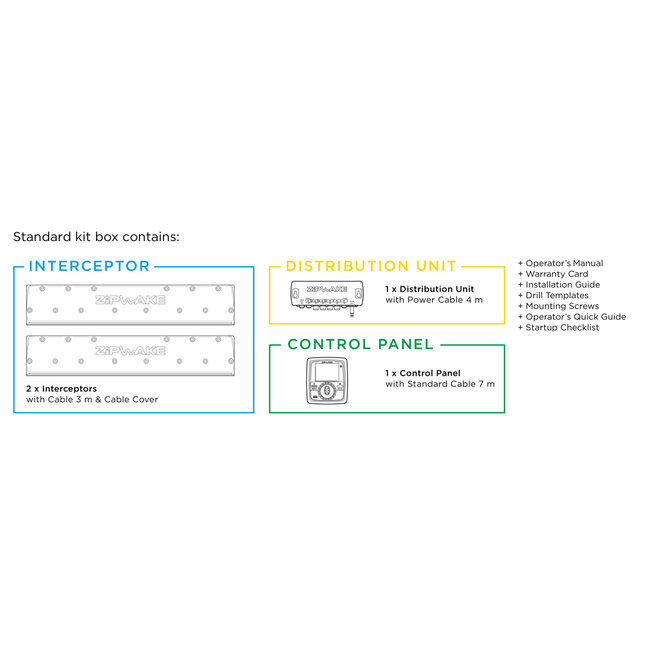

INHALT DES KITS

• 2 × gerade Interzeptoren (750 mm) mit 3 m Kabeln, PUR-Kabelabdeckungen und Montageplatten.
• 1 × Verteilungseinheit mit 4 m Stromkabel.
• 1 × Bedienfeld mit 7 m Standardkabel.
• 1 × Standard-Verlängerungskabel.
• Benutzerhandbuch.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Schnellstartanleitung.
• Garantiekarte.

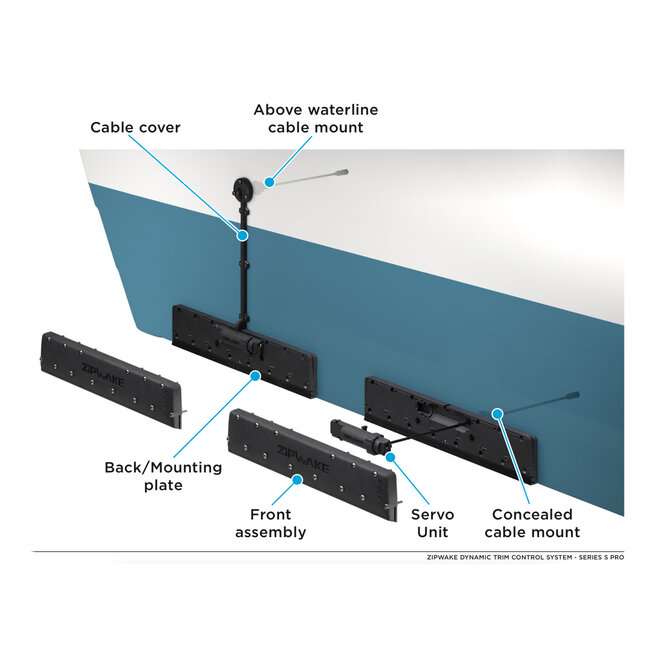

INSTALLATION

Das Kit enthält eine integrierte Montageplatte für sichere Installation mit optionalen wasserdichten Durchführungen, um Kabel sicher unterhalb der Wasserlinie zu verlegen. Das modulare Design ermöglicht die Erweiterung mit bis zu sechs Interzeptoren pro Verteilungseinheit und sorgt so für Flexibilität bei unterschiedlichen Schiffsanordnungen.
