Zipwake Series 1000E gerade Kitbox Trimsystem

Das Zipwake Series E 1000E gerade Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung, die für Schiffe bis 30,5 m (100 ft) und Geschwindigkeiten von bis zu 110 km/h (≈60 Knoten) ausgelegt ist. Entwickelt für größere Sport- und halbkommerzielle Boote, minimiert das System aktiv Rollen und Stampfen, verbessert die Kraftstoffeffizienz und reduziert die Wellenbelastung. Durch die Aufrechterhaltung eines optimalen Trimmwinkels steigert es Komfort, Stabilität und die Gesamtleistung des Schiffes.

Das Kit enthält zwei 1000 mm gerade Interzeptoren, eine robuste Verteilereinheit und ein benutzerfreundliches Bedienfeld mit integriertem GPS, Gyro- und 3D-Beschleunigungssensor. Mit nahtloser NMEA-2000-Konnektivität, automatischem Betrieb und modularer Erweiterbarkeit bietet das System eine vollständige und zuverlässige Lösung für die dynamische Trimmkontrolle auf anspruchsvollen Schiffen.

MERKMALE

• Vollautomatischer Betrieb: Echtzeitstabilisierung mit integriertem GPS, Gyro- und 3D-Beschleunigungssensor.
• Verbesserte Stabilität: Reduziert aktiv Rollen und Stampfen für eine ruhigere und sicherere Fahrt.
• Kraftstoffersparnis: Optimiert den Trimmwinkel, verringert den Widerstand und senkt den Kraftstoffverbrauch.
• Konnektivität: Kompatibel mit NMEA-2000-Backbone für nahtlose Integration.
• Erweiterbares System: Unterstützt bis zu sechs Interzeptoren ohne zusätzliche Anschlüsse oder Stromversorgungen.
• Benutzerfreundliches Design: Wird mit sämtlichem Montagematerial und der erforderlichen Software geliefert.

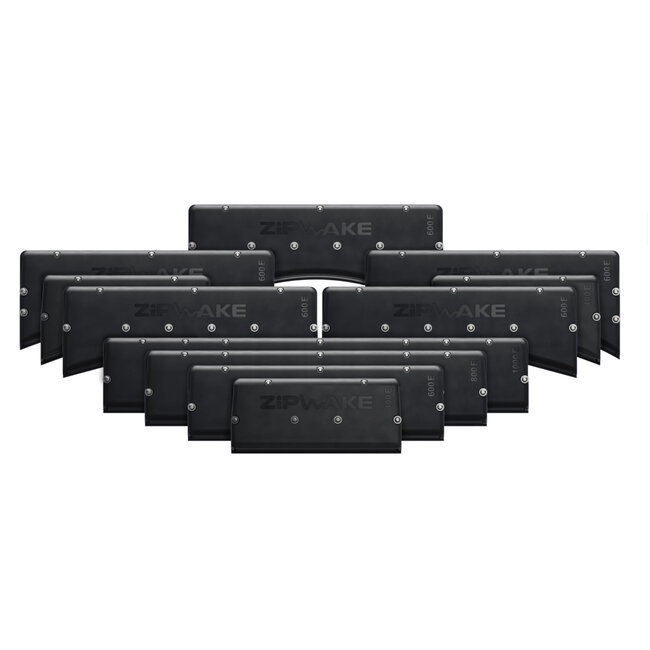

• Flexible Konfigurationen: In verschiedenen Größen und Ausführungen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden.
• Updatefähige Software: Updates sind direkt über die Zipwake-Website verfügbar.

HAUPTKOMPONENTEN

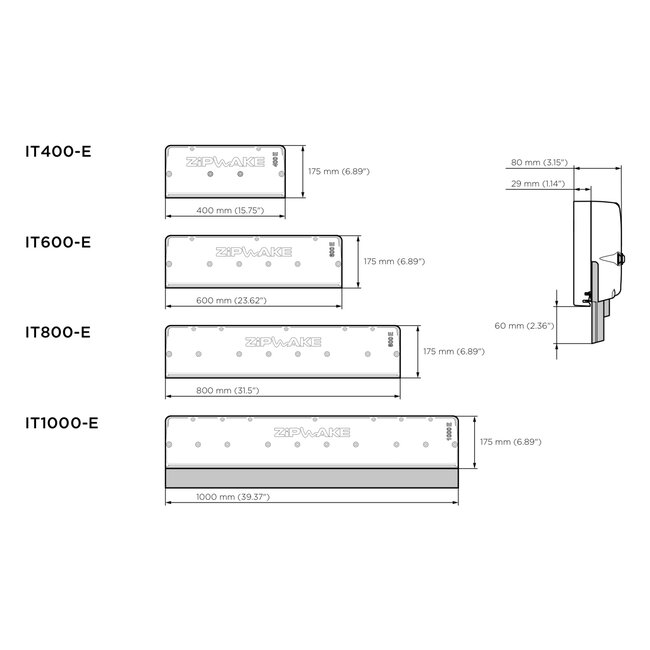

Gerade Interzeptoren (IT1000-E)

Zwei 1000 mm gerade Interzeptoren mit schnell reagierender Servotechnologie, entwickelt für große Gleit- und Halbgleitboote. Ihre langlebige Konstruktion sorgt für hervorragenden Auftrieb und schnelle Korrektur von Stampfen und Rollen, auch bei hohen Geschwindigkeiten.

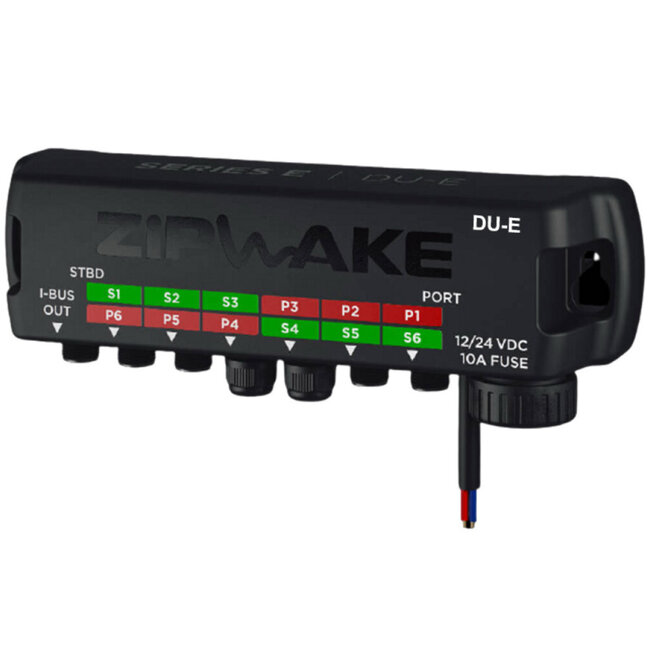

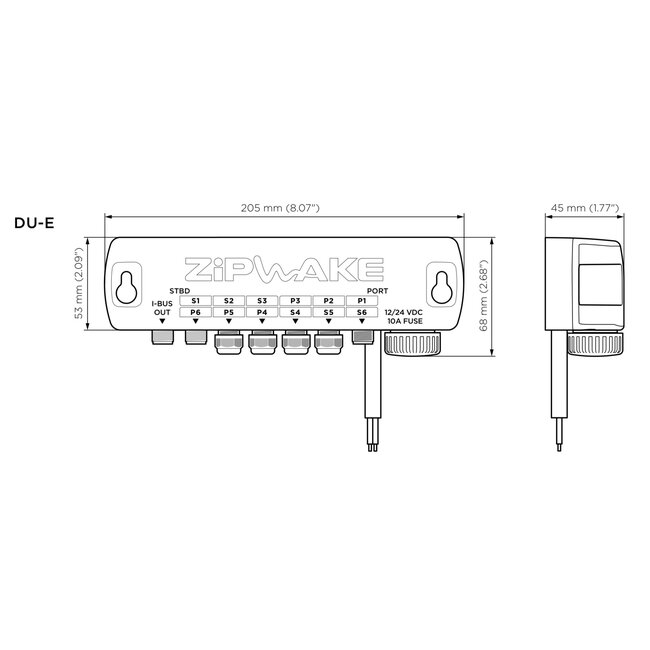

Verteilereinheit (DU-E)

Versorgt die Interzeptoren mit Strom und Konnektivität. Sie ist wasserdicht, ölbeständig, zündgeschützt und für den sicheren Einbau unter Deck ausgelegt. Enthält ein 4 m langes Stromkabel und integrierten elektrischen Schutz.

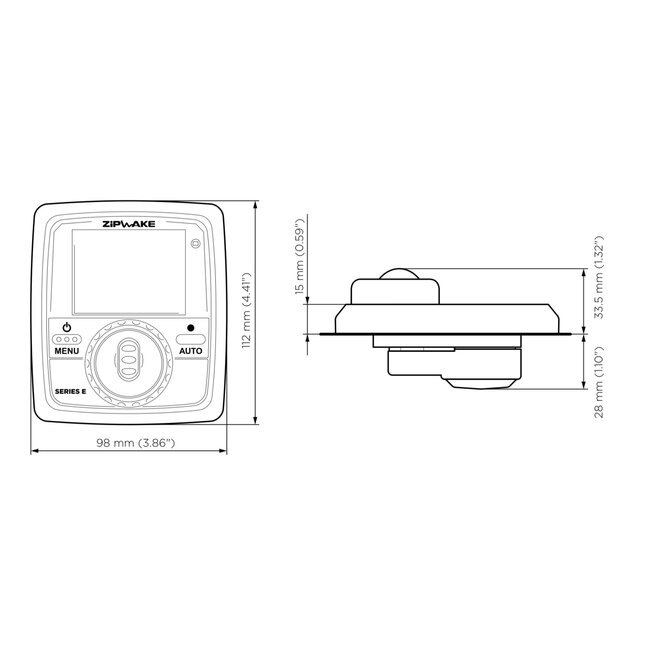

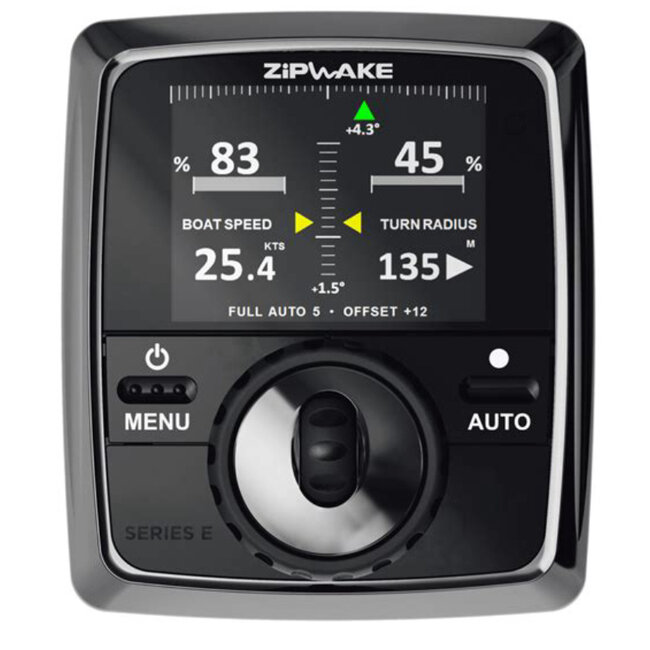

Bedienfeld (CP-E)

Ein sonnenlichtablesbares 3D-Bedienfeld mit großem Farbdisplay und zwei Drehreglern für intuitive manuelle Anpassungen. Integrierte GPS-, Gyro- und Beschleunigungssensoren ermöglichen den vollautomatischen Betrieb. Echtzeitdaten umfassen Geschwindigkeit, Stampf- und Rollwinkel sowie die Position der Interzeptoren.

SPEZIFIKATIONEN

• Klingenlänge: 1000 mm (39,4 in).
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 40 mm/s, schnelle Reaktion für sofortige Korrektur.
• Maximale Schiffsgeschwindigkeit: Bis zu 110 km/h (≈60 Knoten).
• Geeignete Schiffe: Bis zu 30,5 m (100 ft) Länge.
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Maximal 50 W.
• Schutzart: IP68 (Interzeptoren), IP67 (Verteilereinheit).
• Servotyp: Bürstenlose, eintauchbare Aktuatoren.
• Steckertyp: M12, 5-polig, rund.
• Kabel: PUR, Standardlänge 3 m (erweiterbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 20 kg (abhängig von der Konfiguration).

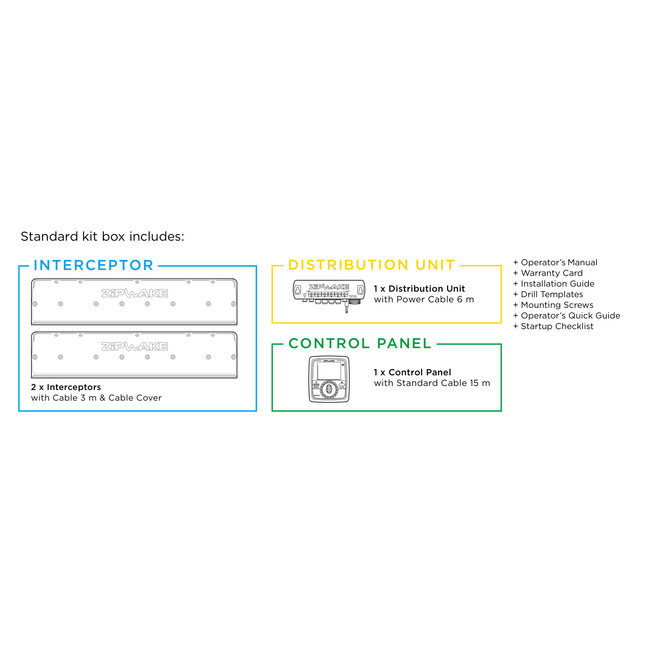

INHALT DES KITS

• 2 × gerade Interzeptoren (1000 mm) mit 3 m Kabeln, Kabelabdeckungen und Montageplatten.
• 1 × Verteilereinheit E (DU-E) mit 4 m Stromkabel.
• 1 × Bedienfeld E (CP-E) mit Standardkabel.
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

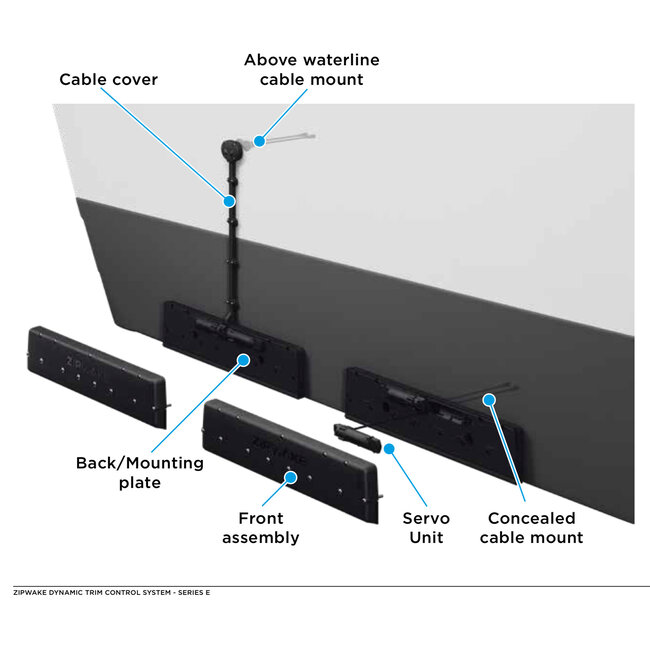

Das Kit enthält integrierte Montageplatten und optionale wasserdichte Kabeldurchführungen für die sichere Installation ober- oder unterhalb der Wasserlinie. Das modulare System ermöglicht den Anschluss von bis zu sechs Interzeptoren pro DU-E und bietet so maßgeschneiderte Konfigurationen ohne zusätzliche Anschlüsse oder Stromversorgungen. Eine korrekte Abdichtung und Ausrichtung der Borddurchführungen ist entscheidend, um die Systemintegrität zu gewährleisten.
