Zipwake Series 300S Chine Kitbox Trimsystem

Das Zipwake Series S 300S Chine Kitbox Trimsystem ist eine kompakte dynamische Trimmkontrolllösung für Schiffe bis 15,5 m (50 ft) und Geschwindigkeiten bis zu 110 km/h (≈60 Knoten). Als Teil der Series S ist es speziell für kleinere und mittelgroße Sport- und Halbgewerbebooten optimiert und bietet schnelle Reaktion und effiziente Stabilisierung. Diese Version enthält Chine-Interzeptoren, die speziell für Rumpf-Chines entwickelt wurden und eine verbesserte Rollkontrolle und Stabilität bei hohen Geschwindigkeiten bieten. Durch die Minimierung von Rollen, die Verringerung des Trimmwinkels und die Optimierung des Kraftstoffverbrauchs sorgt die 300S Chine Kitbox für besseres Handling, mehr Komfort und erhöhte Sicherheit auf See.

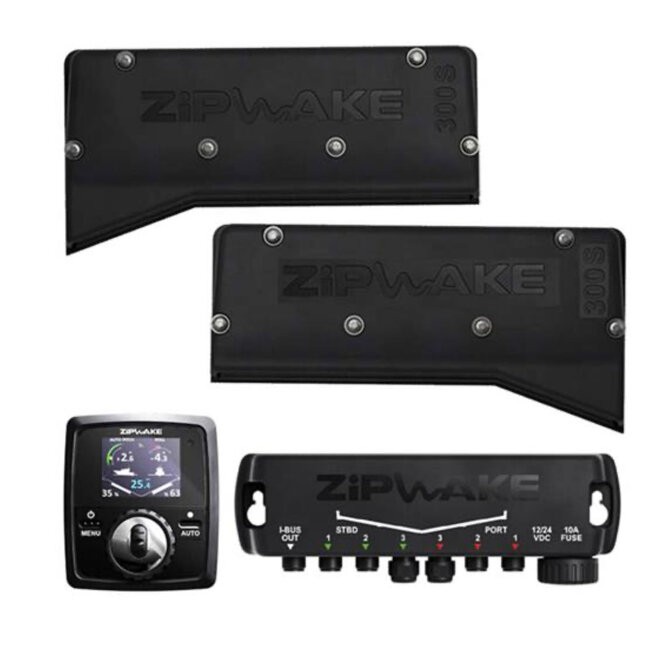

Das Kit enthält ein Paar 300 mm Chine-Interzeptoren, eine robuste Verteilereinheit und ein dediziertes Bedienfeld mit integriertem GPS, 3D-Gyro- und Beschleunigungssensoren für vollautomatische Stabilisierung. Mit NMEA-2000-Konnektivität, modularen Erweiterungsoptionen und benutzerfreundlicher Steuerung bietet dieses Kit eine vollständige und zuverlässige Lösung für die Trimmkontrolle.

MERKMALE

• Vollautomatischer Betrieb: Integriertes GPS, Gyro- und Beschleunigungssensoren ermöglichen Echtzeit-Stabilisierungen.
• Verbesserte Stabilität: Reduziert aktiv Rollen und Stampfen für mehr Sicherheit und Komfort.
• Kraftstoffeffizienz: Optimierter Trimm verringert Widerstand und senkt den Verbrauch.
• NMEA-2000-Konnektivität: Einfache Integration in Bordnetzwerke.
• Erweiterbares System: Unterstützt bis zu sechs Series-S-Interzeptoren ohne zusätzliche Anschlüsse oder Stromversorgungen.
• Benutzerfreundliche Steuerung: Farbanzeige-Bedienfeld mit intuitiven Drehreglern.
• Vielseitige Anwendung: Geeignet für eine breite Palette von Sport- und Halbgewerbebooten.
• Updatefähige Software: Updates sind direkt über die Zipwake-Website verfügbar.

HAUPTKOMPONENTEN

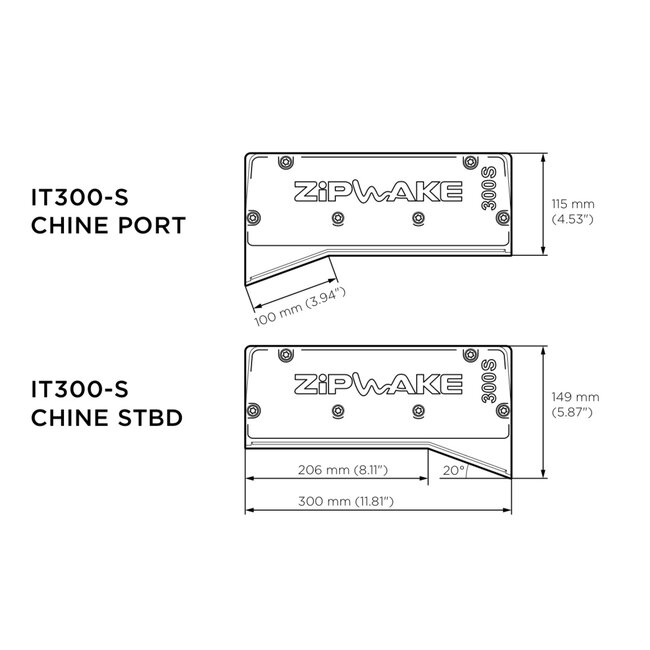

Chine-Interzeptoren (IT300-S Chine)

Das Kit enthält zwei Chine-Interzeptoren mit einer Länge von jeweils 300 mm und Single-Servo-Aktuatoren. Ihr angewinkeltes Design eignet sich perfekt für Rumpf-Chines und reduziert aktiv Rollen und Stampfen auch bei hohen Geschwindigkeiten.

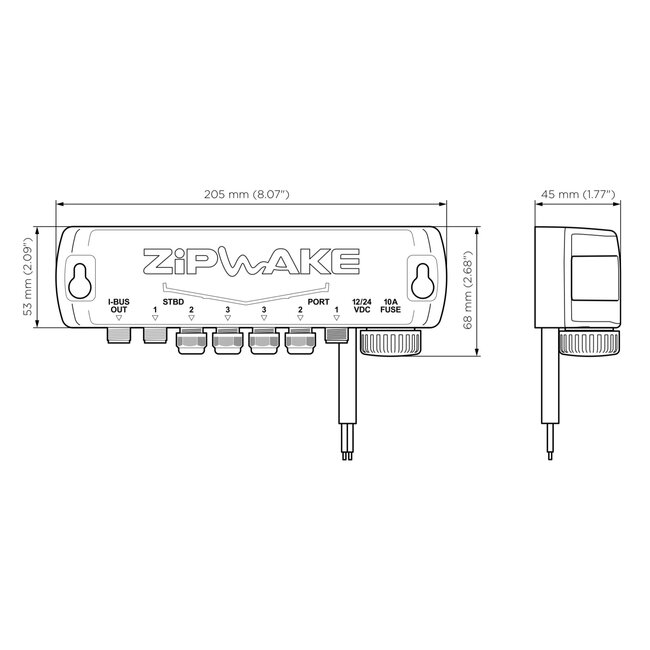

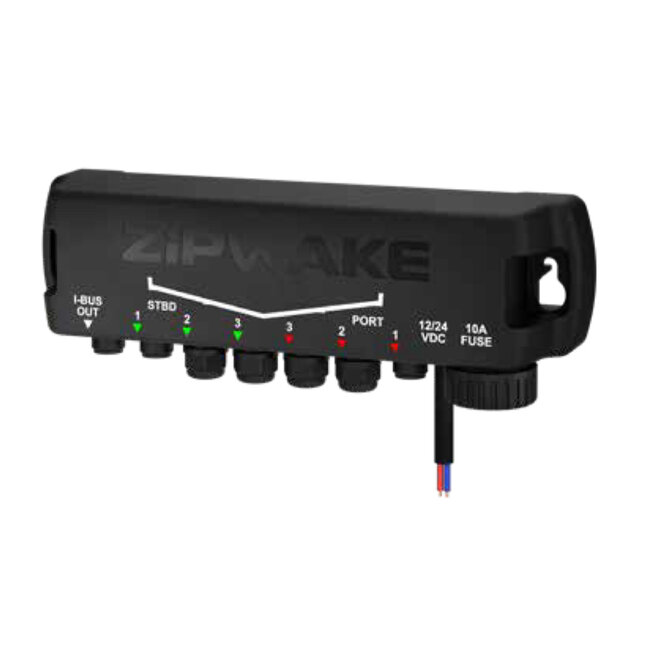

Verteilereinheit (DU-S)

Die DU-S versorgt die Interzeptoren mit Strom und Koordination. Sie ist wasserdicht, ölbeständig und zündgeschützt, ideal für die Installation unter Deck. Enthält ein 4 m langes Stromkabel und integrierten Sicherungsschutz.

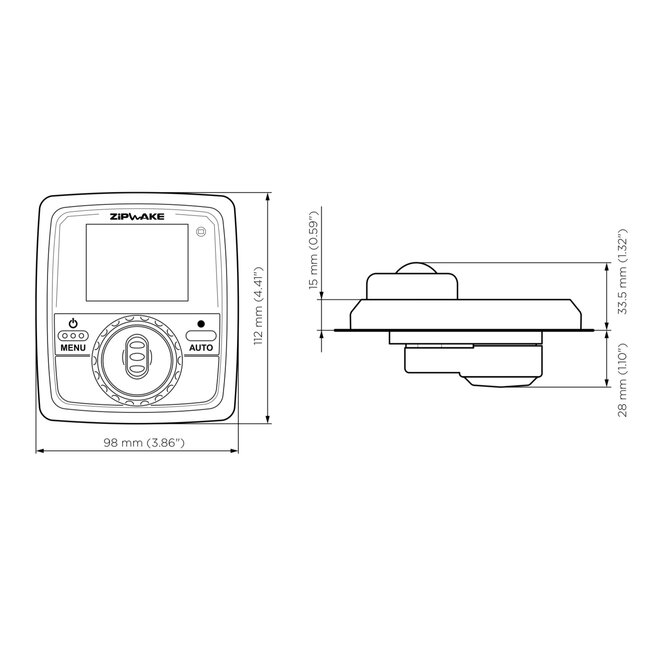

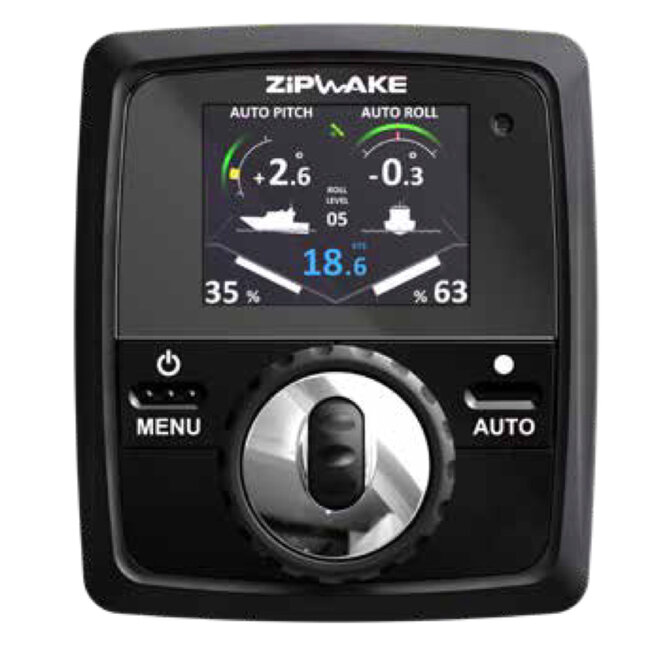

Bedienfeld (CP-S)

Das CP-S verfügt über ein sonnenlichtablesbares Farbdisplay mit zwei Drehreglern für eine intuitive manuelle Steuerung. Integriertes GPS, Gyro- und Beschleunigungssensoren ermöglichen den vollautomatischen Betrieb. Echtzeitdaten wie Geschwindigkeit, Winkel und Positionen der Interzeptoren werden angezeigt.

SPEZIFIKATIONEN

• Klingenlänge: 300 mm (11,8 in).
• Hub: 30 mm (1,2 in).
• Stellgeschwindigkeit: 20 mm/s.
• Maximale Schiffsgeschwindigkeit: Bis zu 110 km/h (≈60 Knoten).
• Geeignete Schiffslänge: Bis zu 15,5 m (50 ft).
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Ca. 25 W max.
• Schutzart: IP68 (Interzeptoren), IP67 (Verteilereinheit, Bedienfeld).
• Servotyp: Single-Servo, eintauchbarer Aktuator.
• Konnektivität: NMEA 2000, CAN-Bus.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 12–15 kg (je nach Konfiguration).

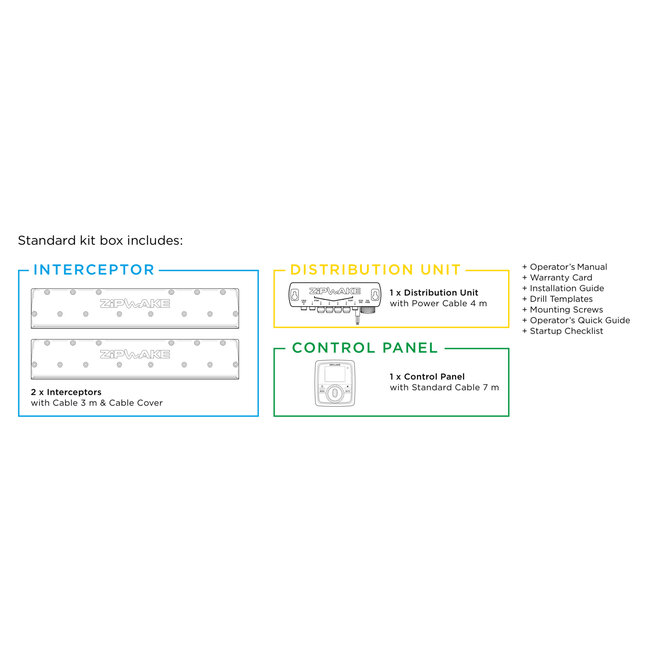

INHALT DES KITS

• 2 × Chine-Interzeptoren (300 mm) mit 3 m Kabeln und Kabelabdeckungen.
• 1 × Verteilereinheit S (DU-S) mit 4 m Stromkabel.
• 1 × Bedienfeld S (CP-S) mit Standardkabel.
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Das Kit enthält integrierte Montageplatten für die sichere Installation der Chine-Interzeptoren sowie optionale wasserdichte Kabeldurchführungen für die Verlegung ober- oder unterhalb der Wasserlinie. Das modulare System ermöglicht den Anschluss von bis zu sechs Interzeptoren pro DU-S und bietet flexible Konfigurationen. Eine korrekte Abdichtung und Ausrichtung der Borddurchführungen ist entscheidend, um die Wasserdichtigkeit und Zuverlässigkeit langfristig sicherzustellen.
