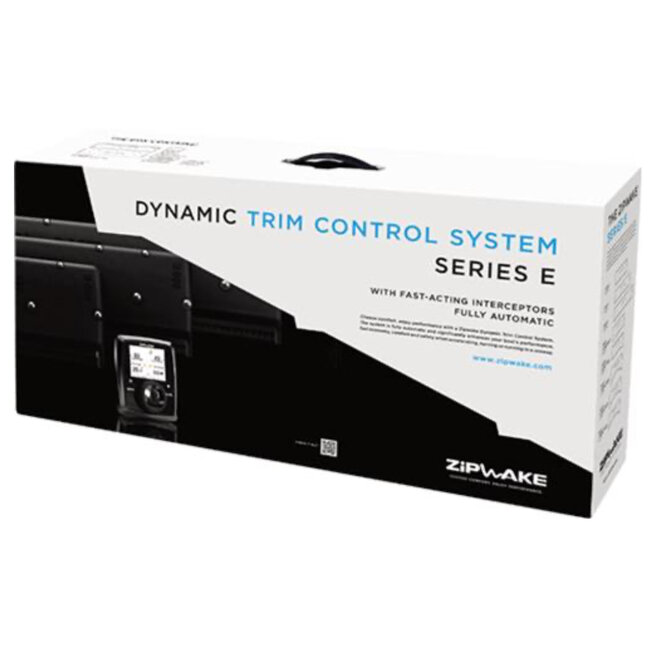

Zipwake Series 400E Round R1000 Integrator Module Kitbox Trimsystem

Das Zipwake Series E 400E Round R1000 Integrator Module Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung für Schiffe bis 30 m (100 ft) und Geschwindigkeiten bis zu 60 Knoten (≈110 km/h). Als Teil der Series E bietet es größere, leistungsstärkere Dual-Servo-Interzeptoren, die speziell für schwere und anspruchsvolle Schiffe entwickelt wurden, mit überlegenen Hub-Eigenschaften im Vergleich zur kompakten Series S. Diese Version verfügt über runde Interzeptoren (R1000), die für Rümpfe mit einem Radius von 1000 mm ausgelegt sind und eine verbesserte Passform sowie höhere hydrodynamische Effizienz bieten. Zusammen mit dem fortschrittlichen Integrator Module (IM-E) gewährleistet das System eine intuitive Bedienung, kabellose Konnektivität und die nahtlose Integration mit Multifunktionsdisplays (MFDs) und Smart-Geräten, wodurch das Armaturenbrett übersichtlich bleibt.

MERKMALE

• Vollautomatischer Betrieb: Integriertes GPS, 3D-Gyro und Beschleunigungssensoren für kontinuierliche Pitch- und Rollstabilisierung.
• Leistungsstarke Dual-Servo-Aktuatoren: Bieten größere Hubkraft und schnellere Reaktionen, ideal für größere Schiffe.
• Rundes Interzeptordesign: Speziell für Rümpfe mit 1000 mm Radius entwickelt, für bessere Passform und hydrodynamische Effizienz.
• Nahtlose Integration: Direkte Verbindung zu mehreren MFDs und externen Netzwerken über NMEA 2000 und CAN-Bus.
• Kabellose Konnektivität: Konfiguration, Überwachung und Updates über die Zipwake-App auf Smartphones und Tablets.
• Flexible Systemsteuerung: Unterstützt bis zu drei zusätzliche Bedienfelder neben der MFD-Integration.
• Modulare Erweiterung: Bis zu sechs Series E Interzeptoren anschließbar ohne zusätzliche Anschlüsse oder Stromversorgungen.
• Wasserdicht und robust: Alle Komponenten sind wasserdicht und für anspruchsvolle maritime Umgebungen ausgelegt.
• Updatefähige Software: Updates direkt über Zipwake verfügbar.

HAUPTKOMPONENTEN

Runde Interzeptoren (IT400-E R1000)

Ein Paar 400 mm lange runde Interzeptoren, entwickelt für Rümpfe mit einem Radius von 1000 mm. Ausgestattet mit Dual-Highspeed-Servoaktuatoren liefern sie überlegene Hubkraft und Stabilisierung, selbst bei hoher Belastung und Geschwindigkeit.

Verteilereinheit (DU-E)

Versorgt das System mit Strom und Konnektivität. Robuste, wasserdichte, ölbeständige und zündgeschützte Konstruktion, geeignet für den Einbau in Maschinenräumen oder technischen Bereichen. Inklusive 4 m Stromkabel und integriertem Sicherungsschutz.

Integrator Module (IM-E)

Die fortschrittliche Schnittstelle, die das Standard-Bedienfeld ersetzt. Das IM-E integriert das System nahtlos in MFDs und mobile Geräte und bietet eine intuitive 3D-Steuerung, kabellose Konnektivität und Software-Updates. Unterstützt mehrere Bedienfelder und verwaltet Installationen mit bis zu sechs Series E Interzeptoren.

SPEZIFIKATIONEN

• Interzeptorlänge: 400 mm (15,7 in).
• Interzeptortyp: Rund R1000 (für 1000 mm Rumpfradius).
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 40 mm/s (Dual-Servo).
• Maximale Schiffsgeschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Geeignete Schiffslänge: Bis zu 30 m (100 ft).
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Ca. 50 W max.
• Schutzart: IP68 (Interzeptoren), IP67 (DU-E, IM-E).
• Konnektivität: NMEA 2000, CAN-Bus, Ethernet.
• Kabellose Schnittstelle: Unterstützt (über Zipwake-App).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 20–25 kg (abhängig von Konfiguration).

INHALT DES KITS

• 2 × Runde Interzeptoren (400 mm, R1000) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit E (DU-E) mit 4 m Stromkabel.
• 1 × Integrator Module (IM-E).
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die runden R1000-Interzeptoren sind für die nahtlose Installation an Rümpfen mit einem Radius von 1000 mm ausgelegt. Integrierte Montageplatten sorgen für Stabilität, während optionale wasserdichte Kabeldurchführungen eine sichere Kabelverlegung ober- oder unterhalb der Wasserlinie ermöglichen. Das IM-E Modul kann unauffällig hinter Armaturenbrettern, Flybridges oder in Maschinenräumen installiert werden und benötigt nur ein einziges Ethernetkabel zur Verbindung mit MFDs. Das modulare Design ermöglicht die Erweiterung auf bis zu sechs Interzeptoren pro DU-E und macht das System hochgradig anpassbar.
