Zipwake 1000E Integratormodul gerade kitbox trimsystem

Das Zipwake Serie E 1000E Integratormodul gerade kitbox trimsystem ist eine professionelle dynamische Trimm­lösung, entwickelt für Schiffe bis zu 30 m (100 ft). Mit extragroßen geraden Interzeptoren von 1000 mm, angetrieben durch Hochgeschwindigkeits-Servotechnologie, eliminiert das System aktiv unangenehmes und gefährliches Stampfen und Rollen. Durch die Minimierung des Wellenwiderstands verbessert es die Manövrierfähigkeit, erhöht den Komfort, steigert die Sicherheit und reduziert den Kraftstoffverbrauch erheblich.

Im Gegensatz zum Standardkit mit physischem Bedienfeld wird diese Version mit dem Integratormodul (IM-E) geliefert, das eine nahtlose Verbindung zu Multifunktionsdisplays (MFDs) und Smart-Geräten ermöglicht. Das IM-E bietet eine intuitive 3D-Steuerung, hält das Armaturenbrett aufgeräumt und liefert unvergleichliche Präzision sowie Benutzerfreundlichkeit. Alle Komponenten sind robust, wasserdicht und für den harten Einsatz im maritimen Umfeld ausgelegt, was langfristige Zuverlässigkeit bei minimalem Wartungsaufwand gewährleistet.

MERKMALE

• Dynamische Stabilisierung: Eliminiert aktiv Rollen und Stampfen für mehr Komfort und Sicherheit auf See.
• Kraftstoffeffizienz: Reduziert Widerstand und Wellenschlag, senkt die Betriebskosten.
• 3D-Steuerungsintegration: Nahtlose, intuitive Bedienung über MFDs und Smart-Geräte mit dem Integratormodul.
• Heavy-Duty-Design: Große, schnell reagierende Interzeptoren, geeignet für Schiffe bis 30 m (100 ft).
• Skalierbares System: Modulares Design ermöglicht die Erweiterung auf bis zu sechs Interzeptoren ohne zusätzliche Anschlüsse oder Stromversorgungen.
• Einfache Installation: Komplettes Kitbox mit modularen Komponenten für unkomplizierten Einbau.

HAUPTKOMPONENTEN

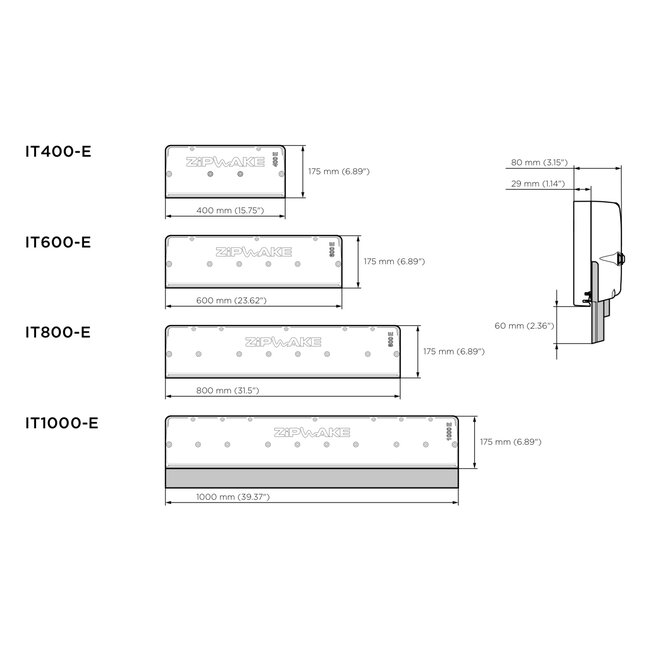

Gerade Interzeptoren (IT1000-E)

Beinhaltet zwei gerade Interzeptoren von 1000 mm, entwickelt für überlegene Hebeleistung und schnelle Reaktion. Ihre robuste, wasserdichte Bauweise macht sie ideal für große Gleit- und Halbgleitfahrzeuge in anspruchsvollen Umgebungen.

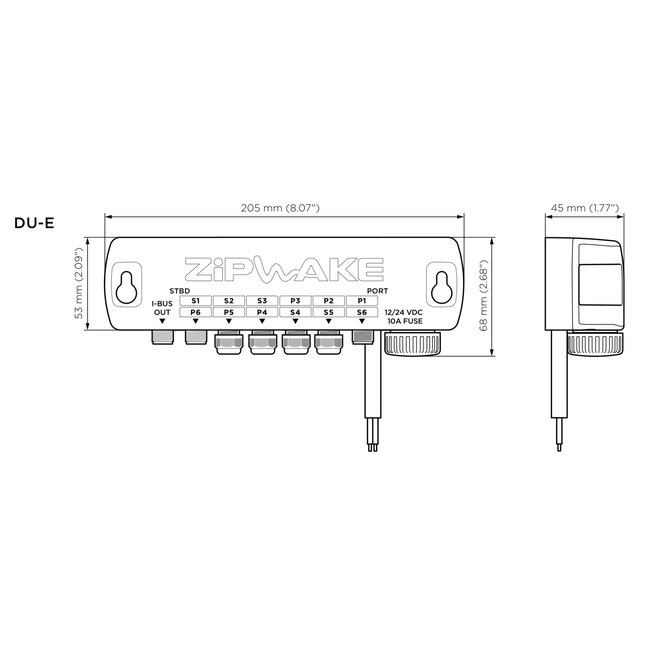

Verteilungseinheit (DU-E)

Sorgt für zentrale Stromversorgung und Konnektivität des Systems. Die DU-E ist robust, wasserdicht, ölbeständig und zündgeschützt, sodass sie sicher in Technikräumen installiert werden kann. Integrierter elektrischer Schutz (inklusive Sicherungen) gewährleistet Zuverlässigkeit.

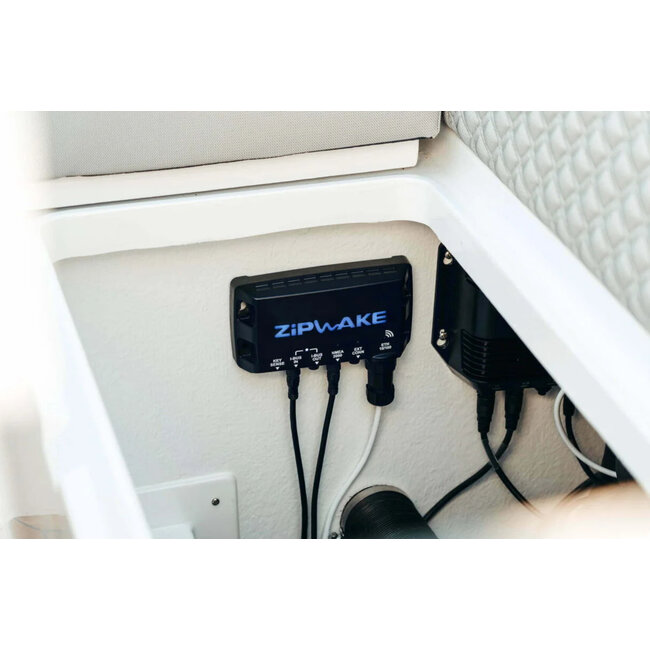

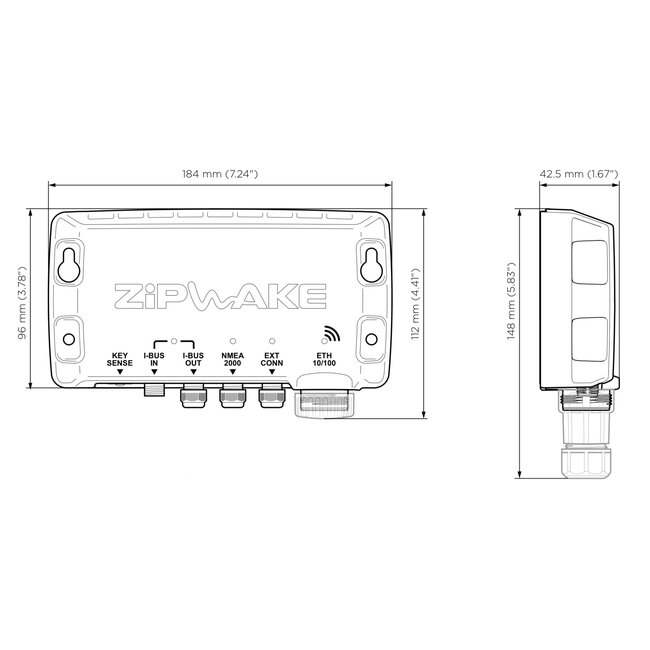

Integratormodul (IM-E)

Ersetzt das Standard-Bedienfeld und ermöglicht die Integration mit Multifunktionsdisplays (MFDs) und externen Geräten. Das IM-E bietet volle 3D-Steuerungsfunktionen und hält das Armaturenbrett übersichtlich und modern.

SPEZIFIKATIONEN

• Bladlänge: 1000 mm (39,4 in).
• Anwendung: Geeignet für Schiffe bis 30 m (100 ft).
• Antrieb: Schnell reagierende Servotechnologie für sofortige Korrektur.
• Systemtyp: E-Serie — größere, langlebigere Interzeptoren als Serie S.
• Bedienung: Integratormodul (IM-E) mit 3D-Integration zu MFDs.
• Erweiterung: Unterstützt bis zu sechs Interzeptoren ohne zusätzliche Stromversorgung oder Anschlüsse.
• Schutzklasse: Wasserdicht, ölbeständig und zündgeschützt für professionelle Installation.

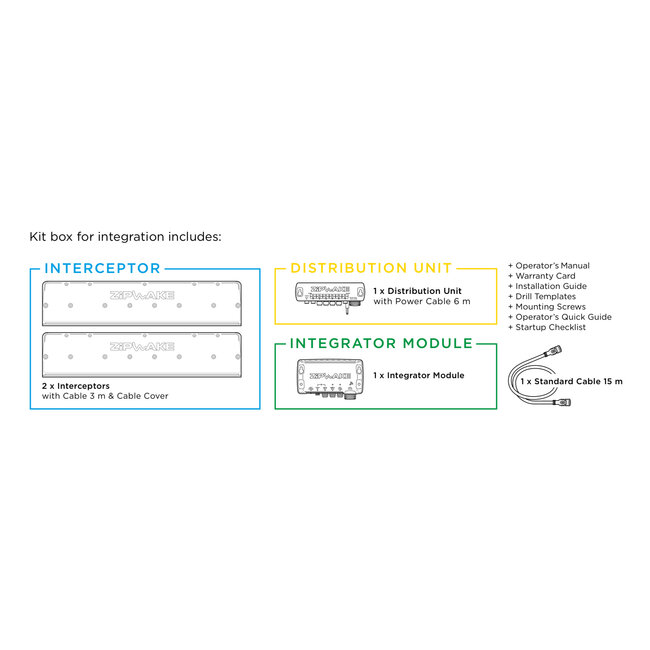

INHALT DES KITS

• 2 × gerade Interzeptoren (1000 mm) mit Kabeln und Kabelabdeckungen.
• 1 × Verteilungseinheit E (DU-E) mit Stromkabel.
• 1 × Integratormodul (IM-E).
• 1 × Verlängerungskabel.
• Benutzerhandbuch.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Schnellstartanleitung.
• Garantiekarte.

INSTALLATION

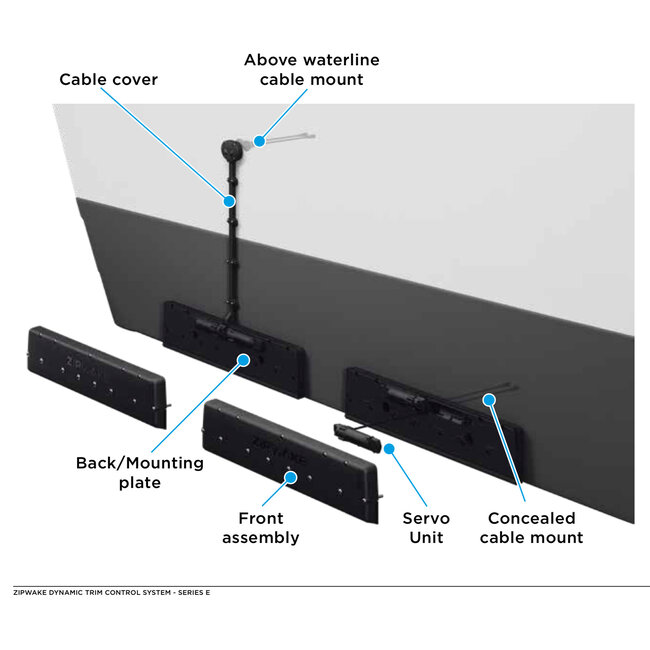

Das Kit enthält integrierte Montageplatten für eine sichere Befestigung, mit Optionen zur Kabelführung über oder unter der Wasserlinie. Die modulare Architektur ermöglicht die Erweiterung mit zusätzlichen Interzeptoren (bis zu sechs pro DU-E). Das Integratormodul vereinfacht die Installation durch direkte Verbindung zu MFDs und externen Geräten, wodurch das Armaturenbrett entlastet wird. Eine korrekte Ausrichtung und Abdichtung der Durchführungen ist entscheidend, um die Wasserdichtigkeit zu gewährleisten.

BROCHÜREN

• Zipwake Series E Broschüre
• Zipwake Series E Produktspezifikationen
• Zipwake Series E Installationshandbuch
