Zipwake Series 300S Chine Integrator Module Kitbox Trimsystem

Das Zipwake Series S 300S Chine Integrator Module Kitbox Trimsystem ist eine dynamische Trimmkontrolllösung für Schiffe bis 15,5 m (50 ft) und Geschwindigkeiten bis zu 110 km/h (≈60 Knoten). Als Teil der kompakten Series S ist es speziell für kleinere und mittelgroße Freizeit- und Halbgewerbebooten optimiert und bietet schnelle Reaktion und effiziente Stabilisierung. Dieses System kombiniert schnell reagierende Chine-Interzeptoren mit dem fortschrittlichen Integrator Module (IM-S), das eine nahtlose Integration mit Multifunktionsdisplays (MFDs) und Smart-Geräten ermöglicht. Das IM-S erlaubt eine intuitive Bedienung, kabellose Konnektivität und ein aufgeräumtes Armaturenbrett, während die Interzeptoren aktiv Rollen und Stampfen reduzieren und dadurch Stabilität, Komfort, Kraftstoffeffizienz und Sicherheit verbessern. Robustes, wasserdichtes Design und einfache Installation machen die 300S Chine Kitbox zu einer kompakten, aber leistungsstarken Lösung für Sport- und Halbgewerbebooten.

MERKMALE

• Dynamische Stabilisierung: Vollautomatische Steuerung von Stampfen und Rollen für verbesserten Komfort und Sicherheit.
• Verbesserte Manövrierfähigkeit: Steuer- und Drehverhalten werden aktiv optimiert.
• Bewegungssensoren: Integrierter 3D-Gyro, Beschleunigungsmesser und Magnetkompass für präzise Bewegungserfassung.
• Nahtlose MFD-Integration: Direkte Verbindung mit mehreren Multifunktionsdisplays verschiedener Hersteller.
• Kabellose Steuerung: Überwachung, Konfiguration und Updates über die Zipwake-App auf Smartphones und Tablets.
• Kompaktes Design: Diskretes IM-S-Modul, kaum größer als eine Postkarte, leicht hinter dem Steuerstand oder im Maschinenraum installierbar.
• Systemerweiterung: Unterstützt bis zu sechs Series-S-Interzeptoren ohne zusätzliche Anschlüsse oder Stromversorgungen.
• Flexible Steuerung: Bis zu drei zusätzliche Bedienfelder können neben MFDs angeschlossen werden.
• NMEA 2000-Kompatibilität: Gewährleistet einfache Integration in Navigationsnetzwerke und externe Geräte.
• Wasserdichtes Gehäuse: Robuste Bauweise mit Ethernet-Dichtkragen für zuverlässige maritime Installation.

HAUPTKOMPONENTEN

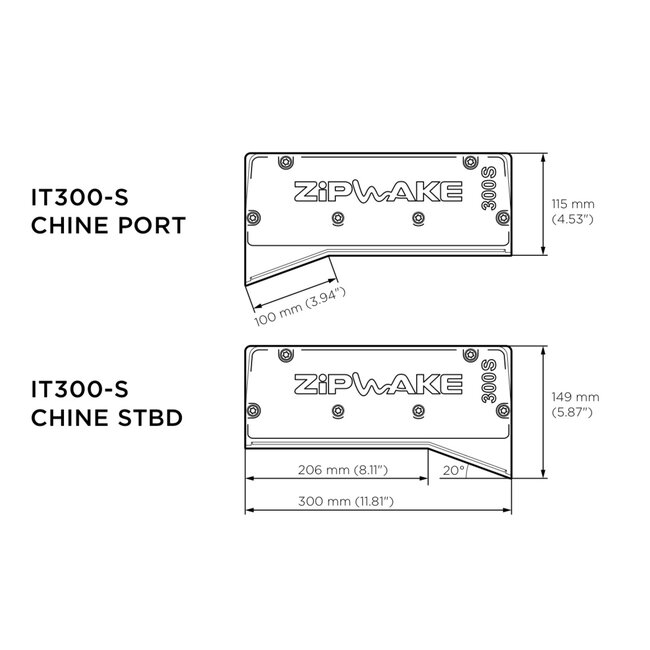

Chine-Interzeptoren (IT300-S Chine)

Zwei 300 mm Chine-Interzeptoren mit Single-Servo-Aktuatoren, entwickelt für präzisen Auftrieb und Stabilisierung. Ihr spezielles Design passt zu Chines-Rümpfen, reduziert Rollen und Stampfen auch bei hohen Geschwindigkeiten, und ihre kompakte Größe macht sie ideal für kleinere Schiffe.

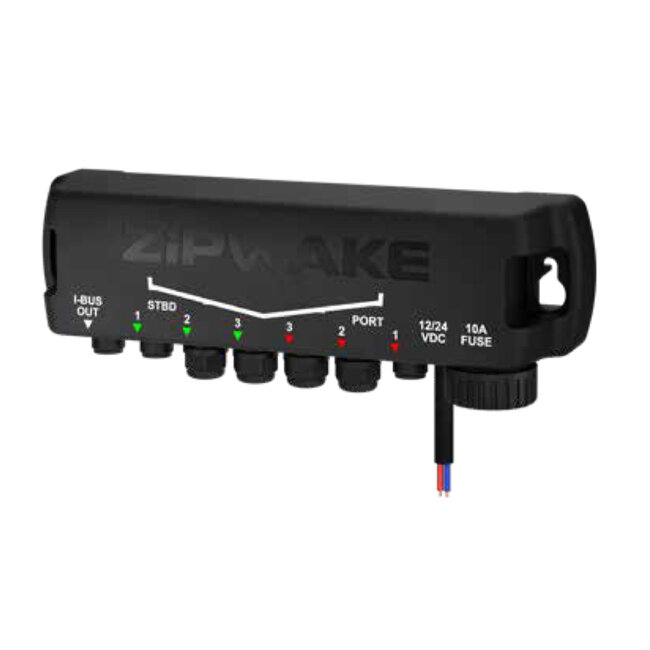

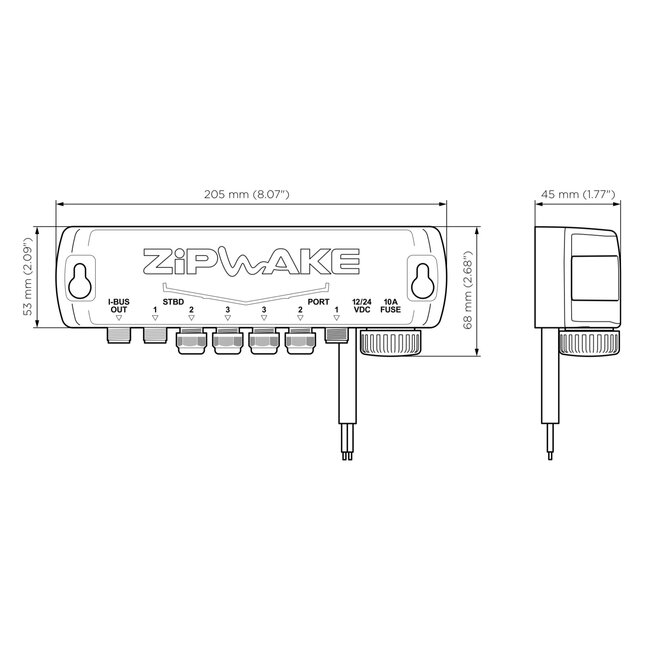

Verteilereinheit (DU-S)

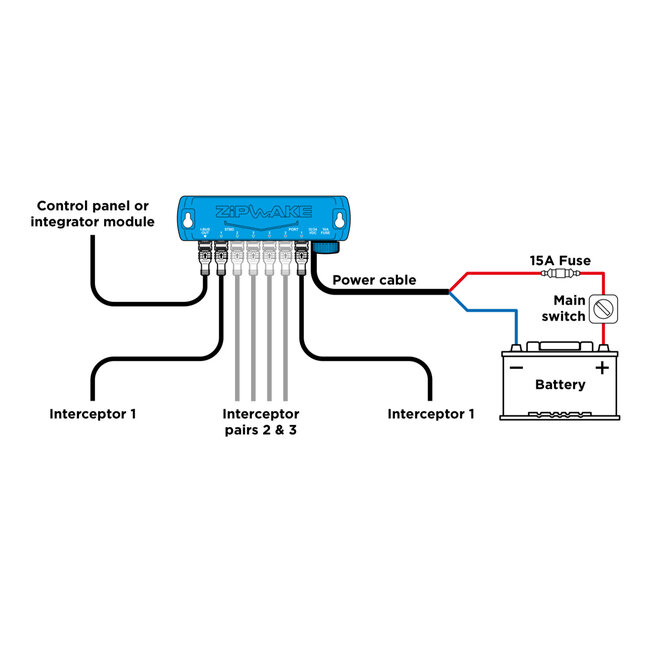

Versorgt das System zentral mit Strom und Konnektivität. Die DU-S ist wasserdicht, ölbeständig, zündgeschützt und für den Einbau unter Deck geeignet. Inklusive Stromkabel und integriertem Sicherungsschutz.

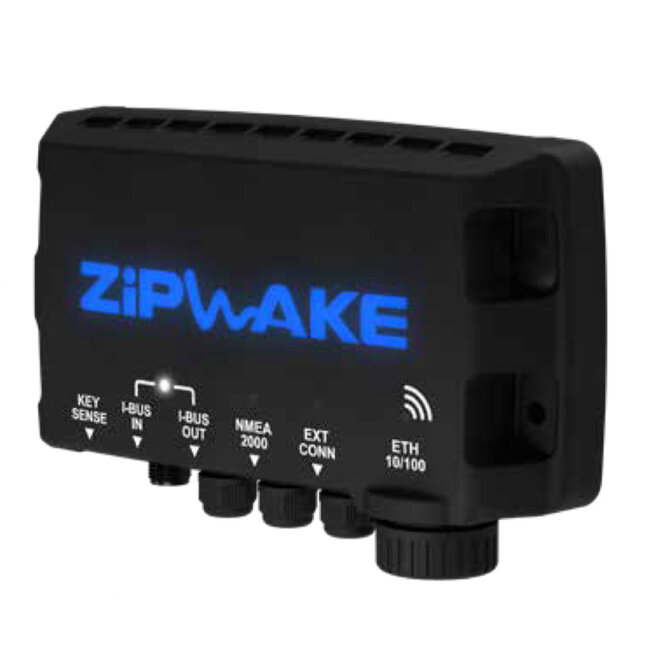

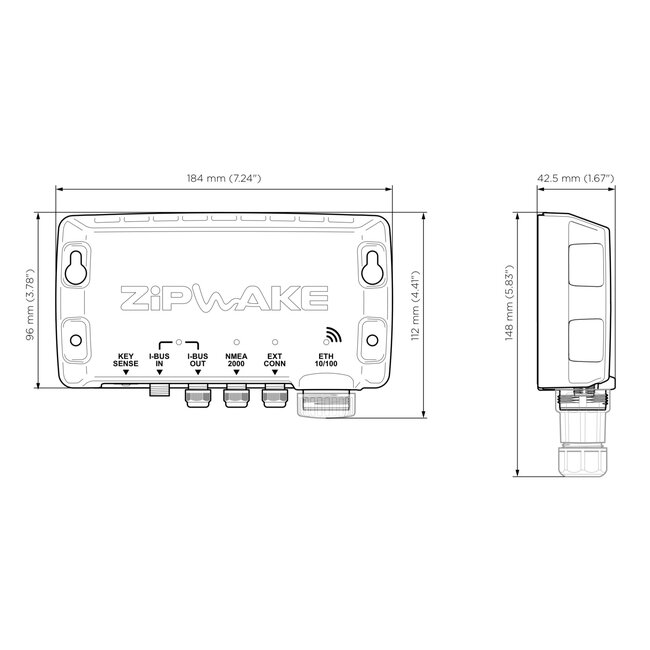

Integrator Module (IM-S)

Die zentrale Schnittstelle des Kits, ersetzt das Standard-Bedienfeld. Das IM-S verbindet das System mit MFDs und mobilen Geräten, bietet kabellose Steuerung, nahtlose Integration und Software-Updates. Unterstützt mehrere Bedienfelder und verwaltet Installationen mit 1 bis 6 Interzeptoren.

SPEZIFIKATIONEN

• Klingenlänge: 300 mm (11,8 in).
• Hub: 30 mm (1,2 in).
• Stellgeschwindigkeit: 20 mm/s.
• Maximale Schiffsgeschwindigkeit: Bis zu 110 km/h (≈60 Knoten).
• Geeignete Schiffslänge: Bis zu 15,5 m (50 ft).
• Spannungsbereich: 12–32 V DC.
• Schutzart: IP68 (Interzeptoren), IP67 (Verteilereinheit, IM-S).
• Konnektivität: NMEA 2000, CAN-Bus, Ethernet.
• Kabellose Schnittstelle: Unterstützt (über Zipwake-App).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.

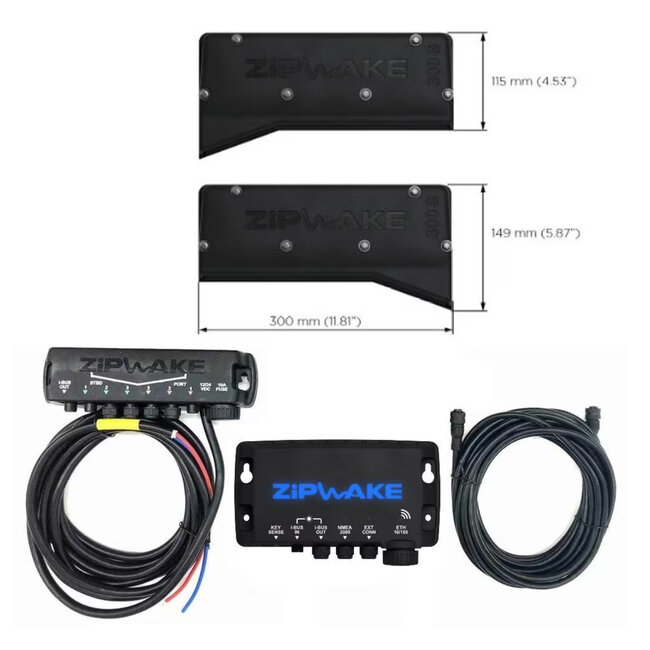

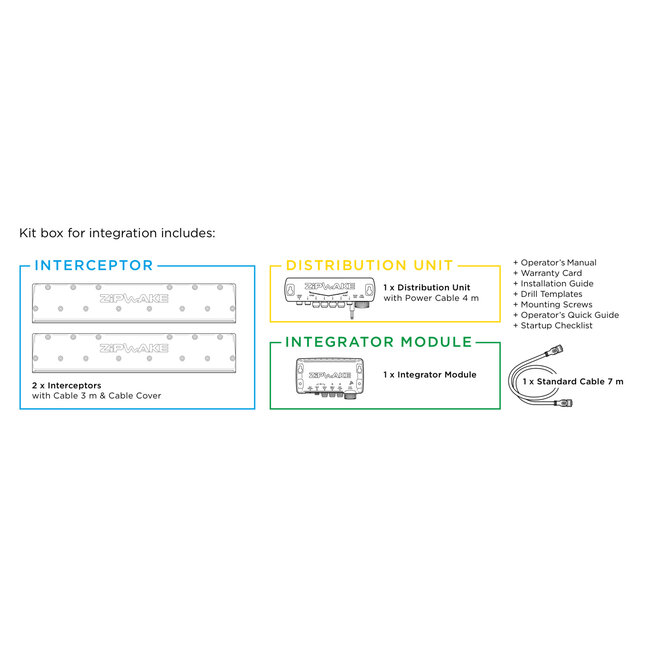

INHALT DES KITS

• 2 × Chine-Interzeptoren (300 mm) mit Kabeln und Kabelabdeckungen.
• 1 × Verteilereinheit S (DU-S) mit Stromkabel.
• 1 × Integrator Module (IM-S).
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Das Kit enthält integrierte Montageplatten für die Interzeptoren und wasserdichte Kabeldurchführungen für sichere Verlegung ober- oder unterhalb der Wasserlinie. Das IM-S kann unauffällig hinter dem Steuerstand, auf der Flybridge oder im Maschinenraum installiert werden, mit nur einem Ethernet-Kabel zum MFD. Das modulare Design unterstützt die Erweiterung auf bis zu sechs Interzeptoren, während die korrekte Abdichtung der Rumpfdurchführungen die Wasserdichtigkeit sicherstellt.
