Zipwake Series 450S Chine Kitbox Trimsystem

Das Zipwake Series S 450S Chine Kitbox Trimsystem ist eine fortschrittliche dynamische Trimmkontrolllösung für Schiffe bis 15,5 m (50 ft) und Geschwindigkeiten bis zu 60 Knoten (≈110 km/h). Als Teil der Series S verfügt es über Chine-Interzeptoren, die für Rümpfe mit scharfen Kimmflächen entwickelt wurden und im Vergleich zu herkömmlichen Trimmklappen eine überlegene Hubkraft und Stabilität bieten. Das System reduziert aktiv Rollen und Stampfen, minimiert den Wellenwiderstand und verbessert sowohl den Komfort als auch die Kraftstoffeffizienz für anspruchsvolle Freizeit- und semiprofessionelle Boote.

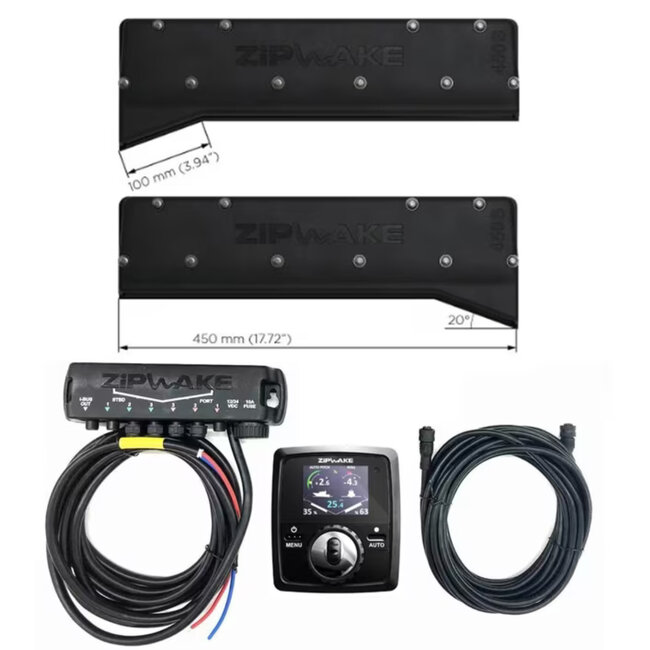

Dieses Kit enthält zwei 450 mm lange Chine-Interzeptoren, eine robuste Verteilereinheit und ein benutzerfreundliches Bedienfeld mit integriertem GPS, Gyro- und 3D-Beschleunigungssensoren. Der vollautomatische Betrieb sorgt für präzise Stabilisierung und nahtlose NMEA-2000-Konnektivität. Kompakt, wasserdicht und für den Schwerlasteinsatz entwickelt, ist das System auf bis zu sechs Interzeptoren erweiterbar – eine flexible und zukunftssichere Lösung.

MERKMALE

• Automatische Stabilisierung: Integriertes GPS, Gyro und 3D-Beschleunigungssensoren sorgen für dynamische Pitch- und Rollkorrektur.
• Chine-Interzeptor-Design: 450 mm lange Chine-Interzeptoren für schräge Rumpfflächen mit begrenztem Platz.
• Leistung: Schnell reagierende Interzeptoren, bis zu 5–10× schneller als herkömmliche Trimmklappen.
• Komfort und Sicherheit: Reduziert aktiv Rollen und Stampfen für eine ruhigere, sicherere Fahrt.
• Kraftstoffeffizienz: Optimierter Trimm reduziert Widerstand und senkt den Verbrauch.
• NMEA-2000-Konnektivität: Nahtlose Integration mit Bordnavigations- und Überwachungssystemen.
• Erweiterbares System: Unterstützt bis zu sechs Interzeptoren pro Verteilereinheit.
• Benutzerfreundliche Steuerung: Farbdisplay mit hoher Ablesbarkeit und zwei Steuerknöpfen.
• Robuste Konstruktion: Wasserdichte, ölbeständige und zündgeschützte Komponenten.
• Updatefähige Software: Updates direkt über die Zipwake-Website verfügbar.

HAUPTKOMPONENTEN

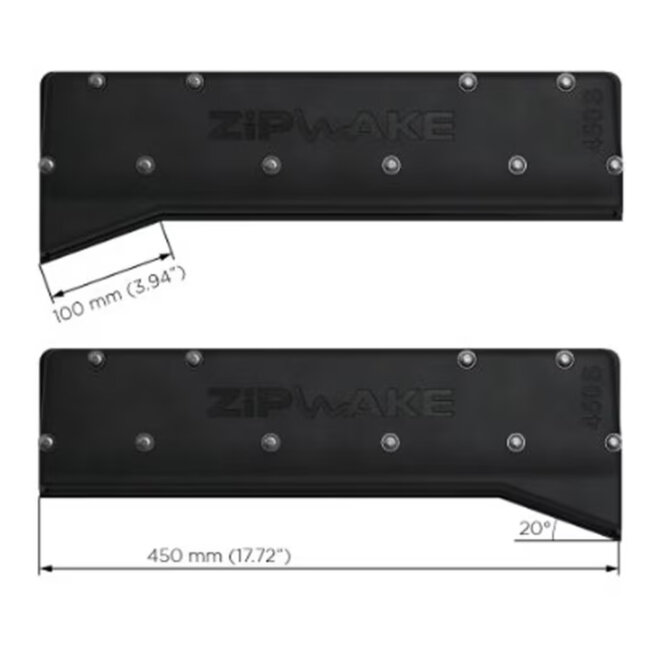

Chine-Interzeptoren (IT450-S Chine)

Zwei 450 mm lange Chine-Interzeptoren für schräge oder gekimmte Rumpfflächen. Ausgestattet mit schnell reagierenden Servoantrieben, liefern sie präzisen Hub und dynamische Stabilisierung auch bei hohen Geschwindigkeiten.

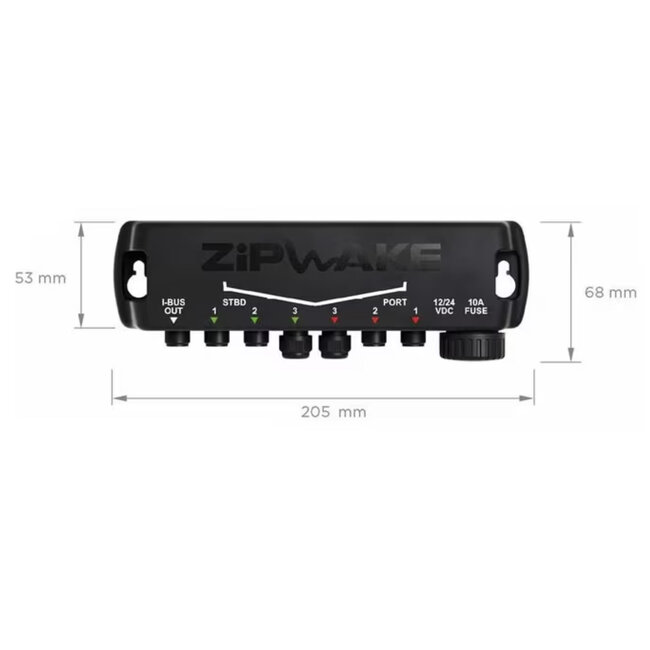

Verteilereinheit (DU-S)

Versorgt das System mit Strom und Konnektivität. Robust, wasserdicht, ölbeständig und zündgeschützt – für den Einsatz in Maschinenräumen ausgelegt. Unterstützt bis zu drei Interzeptoren, erweiterbar auf sechs. Inklusive 4 m Stromkabel und Schutzsicherung.

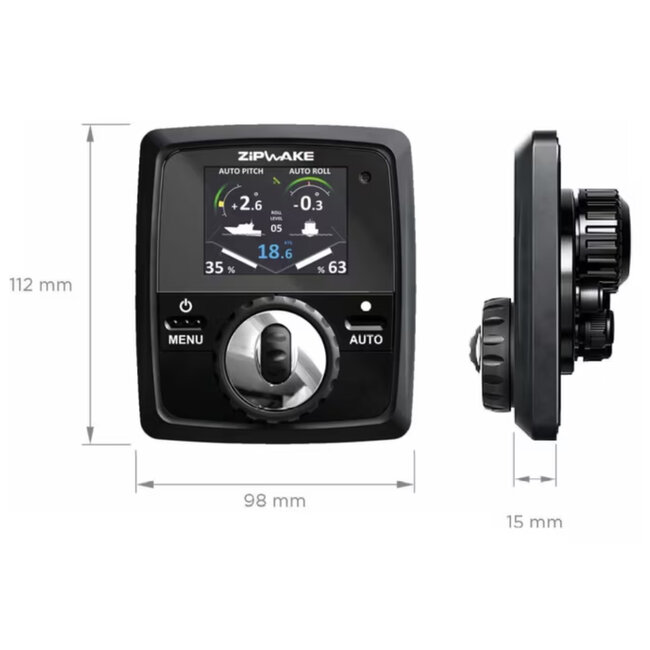

Bedienfeld (CP-S)

Ein 2,4” Farbdisplay mit zwei Drehknöpfen, sonnenlichtlesbar, mit integriertem GPS, Gyro- und Beschleunigungssensoren. Ermöglicht manuelle Anpassungen sowie vollautomatischen Betrieb mit Echtzeit-Feedback.

SPEZIFIKATIONEN

• Interzeptorlänge: 450 mm (17,7 in).
• Interzeptortyp: Chine (für schräge Rumpfflächen).
• Hub: 30 mm (1,2 in).
• Stellgeschwindigkeit: 20 mm/s.
• Maximale Schiffsgeschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Geeignete Schiffslänge: Bis zu 15,5 m (50 ft).
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Ca. 25 W max.
• Schutzart: IP68 (Interzeptoren), IP67 (DU-S, CP-S).
• Servotyp: Schnell reagierende Servoantriebe.
• Konnektivität: NMEA 2000, CAN-Bus.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 15–18 kg (je nach Konfiguration).

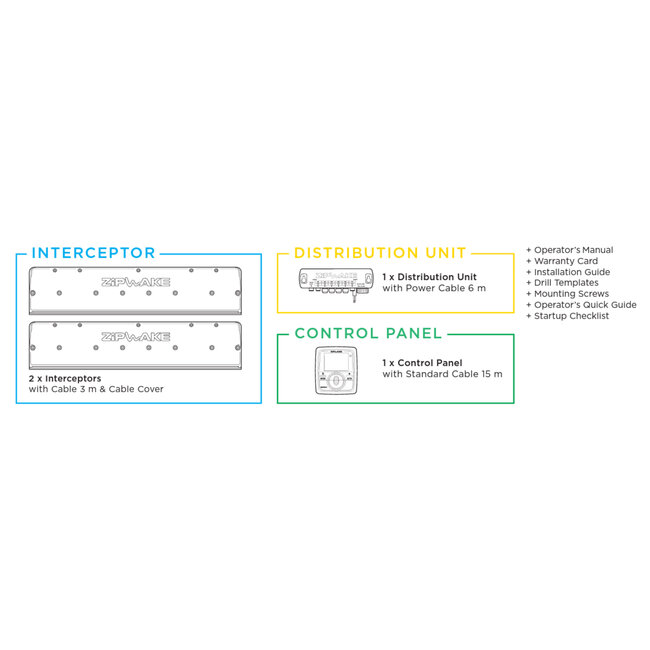

INHALT DES KITS

• 2 × Chine-Interzeptoren (450 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit S (DU-S) mit 4 m Stromkabel.
• 1 × Bedienfeld S (CP-S) mit Standardkabel.
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die 450 mm langen Chine-Interzeptoren sind für schräge Rumpfflächen optimiert und sorgen für präzise Passform sowie effiziente hydrodynamische Leistung. Integrierte Montageplatten vereinfachen die Installation, während wasserdichte Kabeldurchführungen sichere Kabelführung ober- oder unterhalb der Wasserlinie ermöglichen. Das modulare Design unterstützt bis zu sechs Interzeptoren pro DU-S.
