Zipwake Series 450S Straight Kitbox Trimsystem

Das Zipwake Series S 450S Straight Kitbox Trimsystem ist eine fortschrittliche dynamische Trimmkontrolllösung für Schiffe bis 15,5 m (50 ft) und Geschwindigkeiten bis zu 60 Knoten (≈110 km/h). Als Teil der Series S führt es gerade (450 mm) Interzeptoren ein, die eine schnelle Reaktion und robuste Stabilisierung für mittelgroße Boote bieten. Das System reduziert aktiv Rollen und Stampfen, optimiert den Trimmwinkel und verbessert sowohl den Komfort als auch die Kraftstoffeffizienz – ideal für anspruchsvolle Freizeit- und semiprofessionelle Anwendungen.

Dieses Kit enthält zwei 450 mm lange gerade Interzeptoren, eine robuste Verteilereinheit und ein kompaktes Bedienfeld mit integriertem GPS, Gyro- und 3D-Beschleunigungssensoren. Mit vollautomatischem Betrieb, nahtloser NMEA-2000-Konnektivität und modularer Erweiterung bietet das 450S Kitbox zuverlässige Leistung und flexible Konfigurationen für eine Vielzahl von Schiffen.

MERKMALE

• Automatische Stabilisierung: Integriertes GPS, Gyro und 3D-Beschleunigungssensoren sorgen für Echtzeitkorrektur von Pitch und Roll.
• Gerade Interzeptoren: 450 mm lange gerade Interzeptoren liefern starke Hubkraft und Stabilisierung.
• Hohe Leistung: Bis zu 5–10× schneller als herkömmliche Trimmklappen.
• Komfort und Sicherheit: Reduziert aktiv Rollen und Stampfen für eine ruhigere, sicherere Fahrt.
• Kraftstoffeffizienz: Optimierter Trimm reduziert Widerstand und senkt den Verbrauch.
• NMEA-2000-Konnektivität: Nahtlose Integration mit Bordsystemen.
• Erweiterbares System: Unterstützt bis zu sechs Interzeptoren pro Verteilereinheit.
• Benutzerfreundliche Steuerung: Farbdisplay mit zwei Steuerknöpfen für manuelle oder automatische Bedienung.
• Robuste Konstruktion: Wasserdicht, ölbeständig und zündgeschützt.
• Updatefähige Software: Updates direkt über die Zipwake-Website.

HAUPTKOMPONENTEN

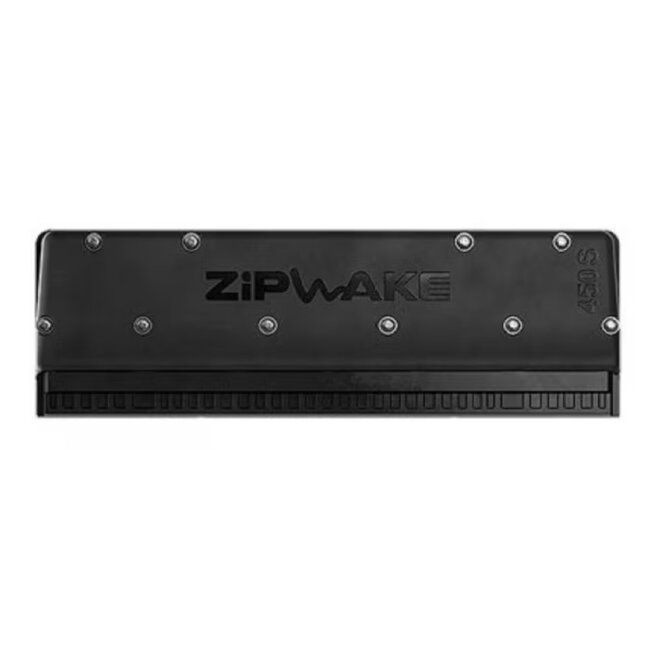

Gerade Interzeptoren (IT450-S Straight)

Zwei 450 mm lange gerade Interzeptoren mit schnell reagierenden Servoantrieben. Entwickelt für Vielseitigkeit, liefern sie effektive Hubkraft und präzise Stabilisierung auch bei hoher Geschwindigkeit.

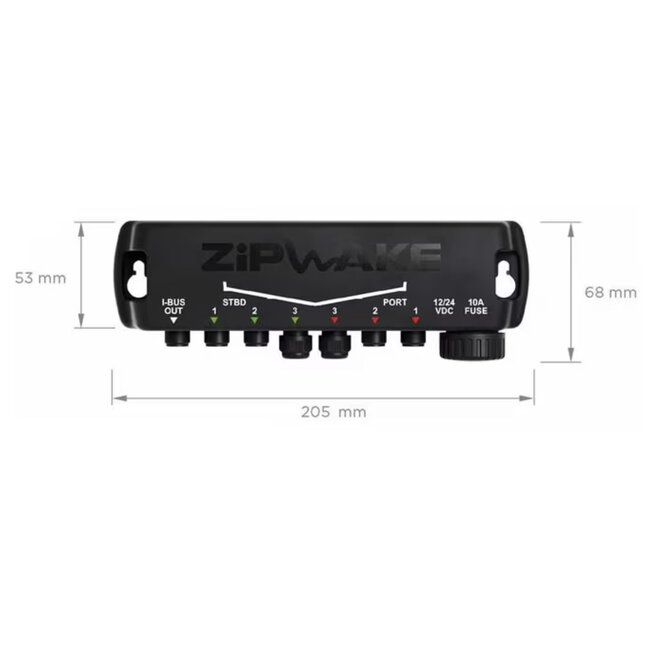

Verteilereinheit (DU-S)

Versorgt das System mit Strom und Konnektivität. Robust, wasserdicht, ölbeständig und zündgeschützt – für Maschinenräume geeignet. Unterstützt bis zu drei Interzeptoren, erweiterbar auf sechs. Inklusive 4 m Stromkabel und Schutzsicherung.

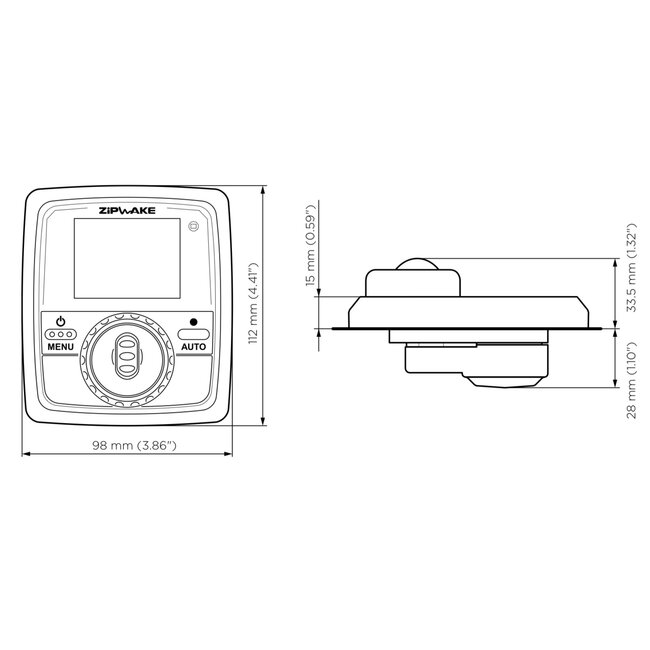

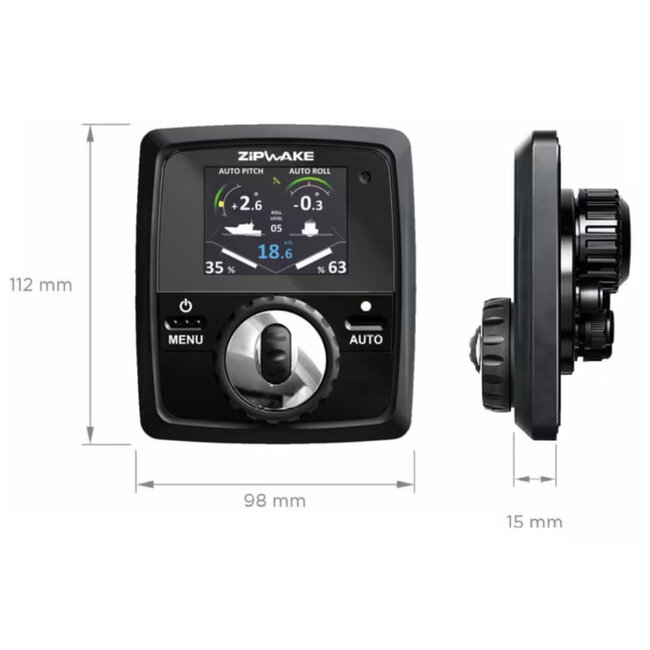

Bedienfeld (CP-S)

Kompaktes 2,4”-Farbdisplay mit zwei Drehknöpfen, sonnenlichtlesbar. Integriertes GPS, Gyro- und Beschleunigungssensoren ermöglichen sowohl automatische als auch manuelle Steuerung mit Echtzeit-Feedback.

SPEZIFIKATIONEN

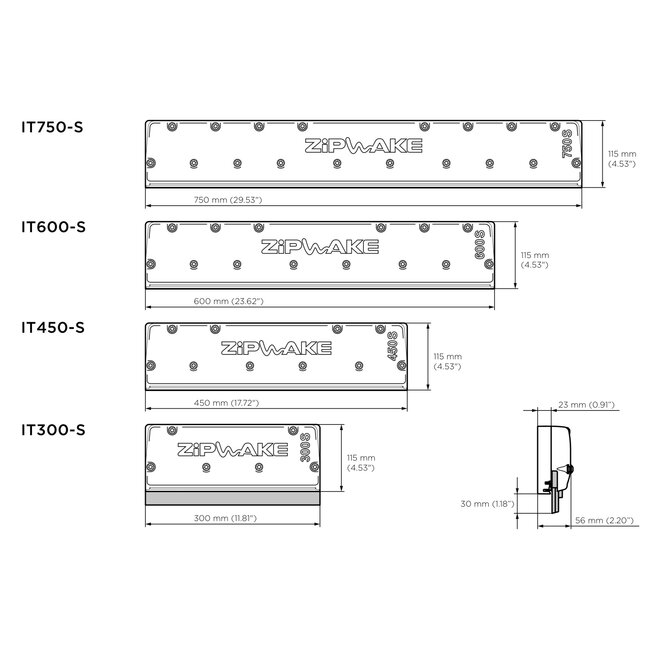

• Interzeptorlänge: 450 mm (17,7 in).
• Interzeptortyp: Gerade.
• Hub: 30 mm (1,2 in).
• Stellgeschwindigkeit: 20 mm/s.
• Maximale Schiffsgeschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Geeignete Schiffslänge: Bis zu 15,5 m (50 ft).
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Ca. 25 W max.
• Schutzart: IP68 (Interzeptoren), IP67 (DU-S, CP-S).
• Servotyp: Schnell reagierende Servoantriebe.
• Konnektivität: NMEA 2000, CAN-Bus.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 15–18 kg (je nach Konfiguration).

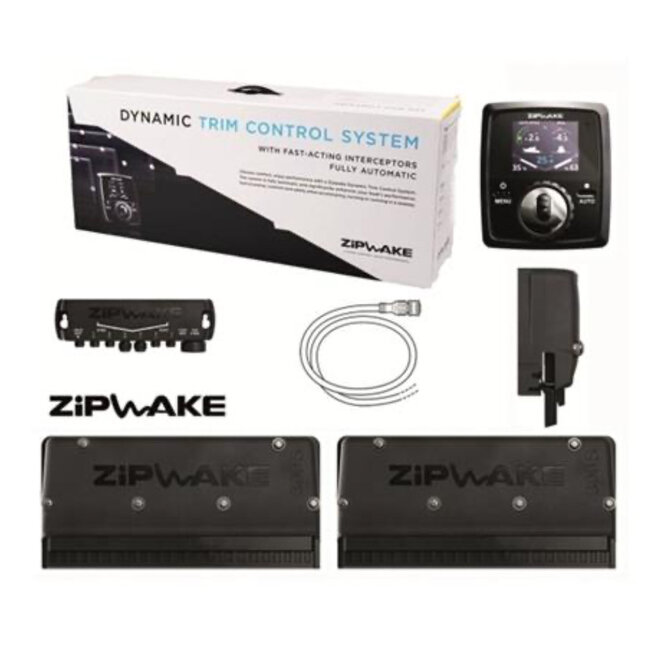

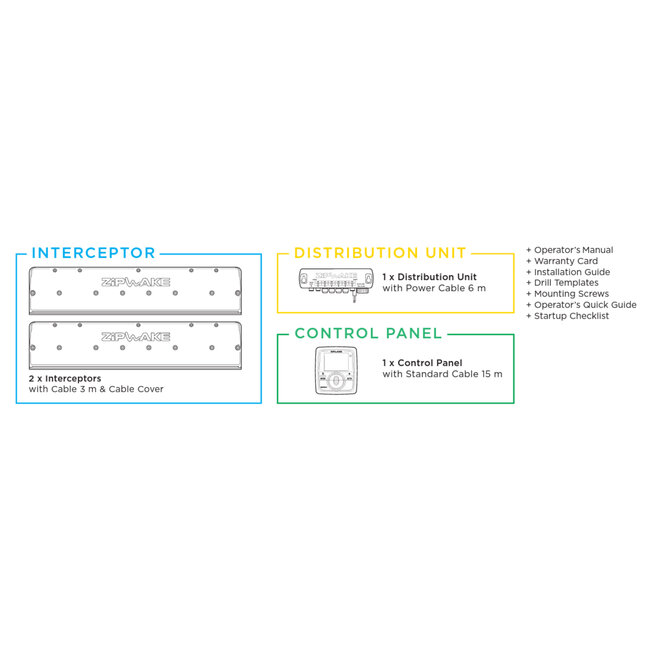

INHALT DES KITS

• 2 × Gerade Interzeptoren (450 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit S (DU-S) mit 4 m Stromkabel.
• 1 × Bedienfeld S (CP-S) mit Standardkabel.
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

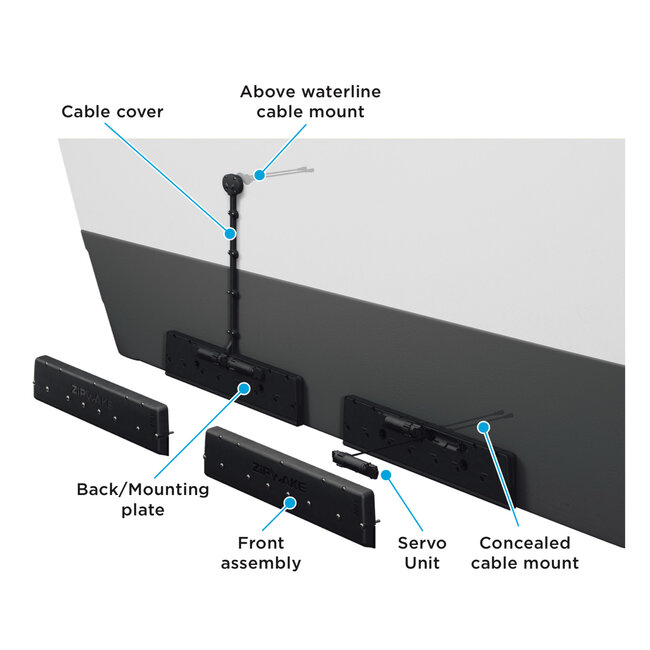

INSTALLATIONSHINWEISE

Die 450 mm langen geraden Interzeptoren sind für verschiedene Rumpfformen geeignet und bieten starke Hubkraft und Stabilisierung. Integrierte Montageplatten vereinfachen die Installation, während wasserdichte Kabeldurchführungen sichere Kabelführung ober- oder unterhalb der Wasserlinie ermöglichen. Das modulare Design unterstützt bis zu sechs Interzeptoren pro DU-S.
