Zipwake Series 600E Chine Integrator Module Kitbox Trimsystem

Das Zipwake Series E 600E Chine Integrator Module Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung für Schiffe bis 30 m (100 ft). Als Teil der Series E bietet es im Vergleich zur Series S eine schnellere Reaktion, höhere Hubkraft und verbesserte Haltbarkeit und ist damit die bevorzugte Wahl für größere und anspruchsvollere Schiffe. In diesem Modell kommen Chine-Interzeptoren zum Einsatz, die speziell für schräge Rumpfflächen entwickelt wurden und dort für überlegene Hubkraft und präzise Stabilisierung sorgen, wo gerade Interzeptoren weniger wirksam sind.

Dieses Paket kombiniert schnell reagierende Chine-Interzeptoren mit dem Integrator Module (IM-E), um nahtlose Integration, intuitive Bedienung und zuverlässige Stabilisierung unter professionellen und intensiven Einsatzbedingungen zu gewährleisten. Mit seiner vollautomatischen Funktion minimiert das System Rollen, Stampfen und Wellenwiderstand und verbessert so Kraftstoffeffizienz, Sicherheit und Komfort an Bord. Das IM-E verbindet sich direkt mit Multifunktionsdisplays (MFDs) und Smart-Geräten und hält das Steuerpult aufgeräumt. Über die Zipwake-App sind kabellose Überwachung, Konfiguration und Software-Updates möglich. Dank robuster Komponenten und modularer Bauweise unterstützt das 600E IM Kit bis zu sechs Interzeptoren pro Verteilereinheit.

MERKMALE

• Automatische Stabilisierung: Dynamische Pitch- und Rollkorrektur mit integriertem GPS, 3D-Gyro und Beschleunigungssensoren.
• Chine-Interzeptor-Design: 600 mm Interzeptoren für schräge Rumpfflächen.
• Hohe Leistung: 60 mm Hub und 40 mm/s Stellgeschwindigkeit.
• Integrator Module (IM-E): Nahtlose MFD-Integration und kabellose Konnektivität.
• Komfort und Sicherheit: Reduziert Rollen und Stampfen für eine ruhigere, sicherere Fahrt.
• Kraftstoffeffizienz: Optimierter Trimmwinkel reduziert Widerstand und Verbrauch.
• Armaturenbrett-Effizienz: Saubere Integration, unterstützt bis zu drei zusätzliche Bedienfelder.
• Robustes Design: Wasserdicht, ölbeständig und zündgeschützt.
• Erweiterbar: Bis zu sechs Interzeptoren pro DU-E.
• Updatefähige Software: Updates über Website oder App.

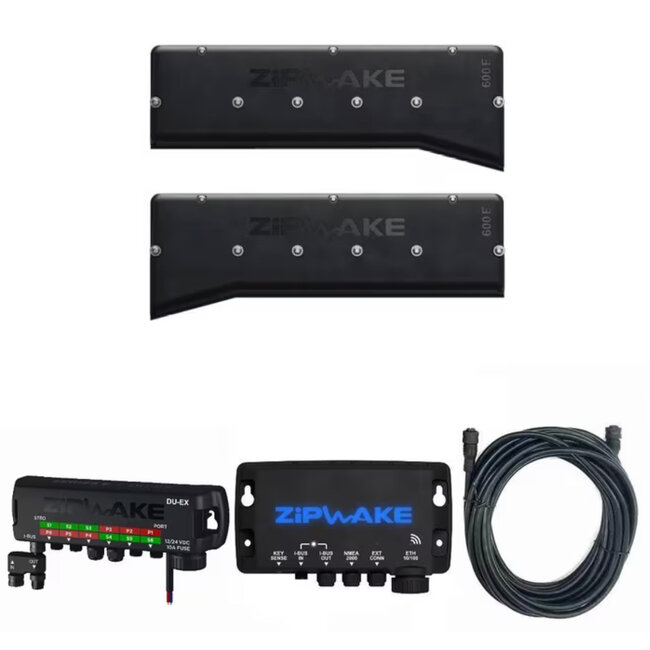

HAUPTKOMPONENTEN

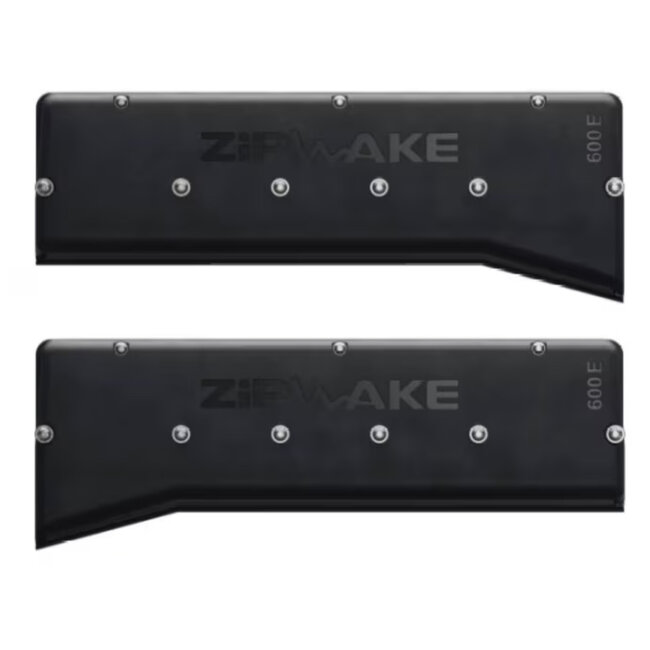

Chine-Interzeptoren (IT600-E Chine)

Zwei 600 mm Chine-Interzeptoren mit doppelt wirkenden Servoantrieben. Entwickelt für große Schiffe mit schrägen Rumpfflächen, sorgen sie für starke Hubkraft und präzise Stabilisierung.

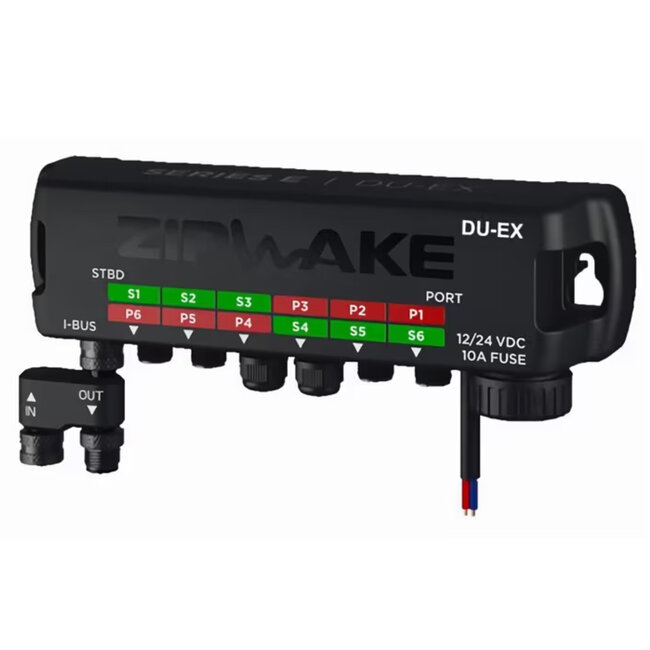

Verteilereinheit (DU-E)

Versorgt die Interzeptoren mit Strom und Konnektivität. Robuste, wasserdichte und ölbeständige Bauweise, geeignet für Installation unter Deck. Inklusive 4 m Stromkabel und integriertem Schutz.

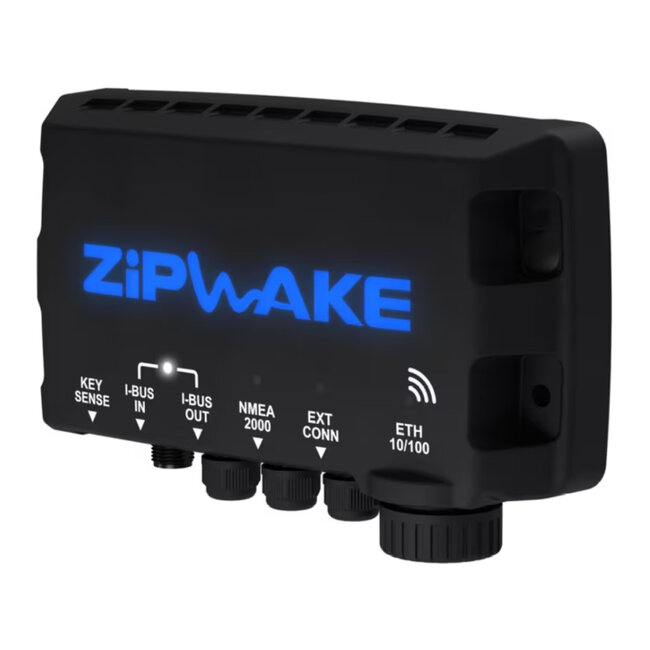

Integrator Module (IM-E)

Kompaktes Modul für die Verbindung mit MFDs und externen Netzwerken (NMEA 2000, CAN-Bus, Ethernet). Ermöglicht kabellose Überwachung, Konfiguration und Updates über die Zipwake-App. Unterstützt bis zu drei zusätzliche Bedienfelder.

SPEZIFIKATIONEN

• Interzeptorlänge: 600 mm (23,6 in).
• Typ: Chine (für schräge Rumpfflächen).
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 40 mm/s.
• Maximale Geschwindigkeit: Bis 60 Knoten (≈110 km/h).
• Geeignet für Schiffe: Bis 30 m (100 ft).
• Spannung: 12–32 V DC.
• Leistung: Ca. 50 W max.
• Schutzklasse: IP68 (Interzeptoren), IP67 (DU-E, IM-E).
• Servo: Doppelte bürstenlose Servoantriebe.
• Konnektivität: NMEA 2000, CAN-Bus, Ethernet, kabellos über App.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Kitbox Gewicht: Ca. 20–22 kg.

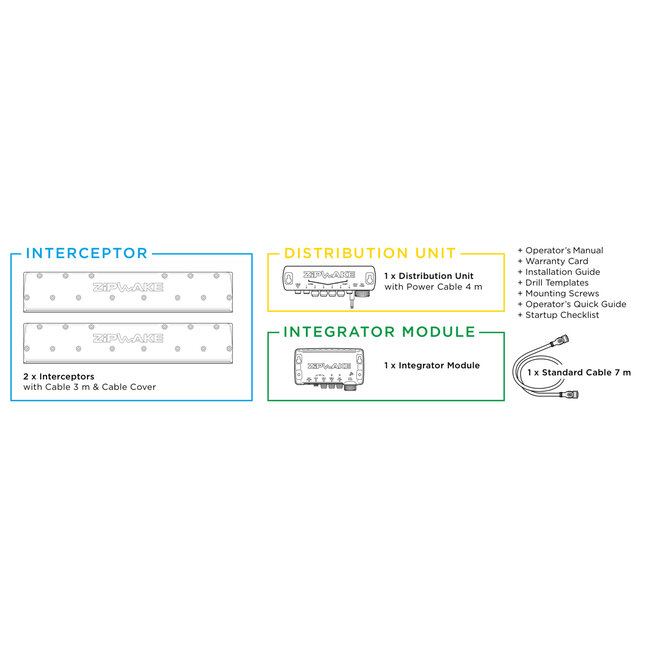

INHALT DES KITS

• 2 × Chine-Interzeptoren (600 mm) mit 3 m Kabeln.
• 1 × Verteilereinheit E (DU-E) mit 4 m Stromkabel.
• 1 × Integrator Module (IM-E).
• 1 × Verlängerungskabel.
• Handbücher und Schablonen.
• Montageschrauben.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die 600 mm langen Chine-Interzeptoren sind für schräge Rumpfflächen optimiert und sorgen für starke Hubkraft. Integrierte Montageplatten erleichtern die Installation, wasserdichte Kabeldurchführungen ermöglichen sichere Kabelführung ober- oder unterhalb der Wasserlinie. Das IM-E kann hinter Armaturen, auf Flybridges oder in Maschinenräumen installiert werden.
