AIRMAR 455T-PR903 Sidescan Geberpaar

Das AIRMAR 455T-PR903 ist ein Durchbruch-Geberpaar aus Edelstahl mit hochfrequentem CHIRP Side-Scan, entwickelt für Schiffe, die die integrierte CHIRP Side-Scan-Funktion der Furuno NavNet TZtouchXL Multifunktionsdisplays (TZT10X, TZT13X, TZT16X) nutzen. Jeder Geber arbeitet mit 150 W Leistung im 445–465 kHz CHIRP-Band und erzeugt hochauflösende, kontrastreiche Seitenansichten nach Backbord und Steuerbord. Das Edelstahlgehäuse sorgt für hohe Robustheit und zuverlässige Langzeitstabilität.

Dieses Doppelsystem eignet sich ideal für Vermessungsboote, Arbeitsboote, Patrouillenfahrzeuge und anspruchsvolle Freizeitnutzer, die präzise und symmetrische Links-/Rechtsabbildungen benötigen. Die Durchbruchmontage gewährleistet einen stabilen akustischen Kontakt auch bei Geschwindigkeit. Integrierte Temperatursensoren, 12-Pin-Furuno-Stecker und 12-m-Anschlusskabel ermöglichen eine einfache Installation und echte Plug-and-Play-Kompatibilität.

EIGENSCHAFTEN

• Hochfrequenter CHIRP Side-Scan (Geberpaar): Zwei abgestimmte Geber liefern detaillierte Backbord-/Steuerbordabbildungen.

• Optimiert für Furuno TZtouchXL: Voll kompatibel mit der integrierten Side-Scan-Funktion von TZT10X, TZT13X und TZT16X.

• 445–465 kHz CHIRP-Band: Ideal für hochauflösende Abbildungen in flachem bis mittlerem Wasser.

• 150 W pro Geber: Starke Signalqualität für klare, reproduzierbare Ergebnisse.

• Edelstahlgehäuse: Korrosionsbeständig und für harte Einsatzbedingungen ausgelegt.

• Integrierte Temperatursensoren: Bieten präzise Wassertemperaturmessung.

• Durchbruchmontage: Ermöglicht gleichmäßigen Wasserfluss und stabile Akustik.

• 12-Pin-Furuno-Schnittstelle: Direkte Plug-and-Play-Integration.

HAUPTKOMPONENTEN

Sidescan Geberpaar

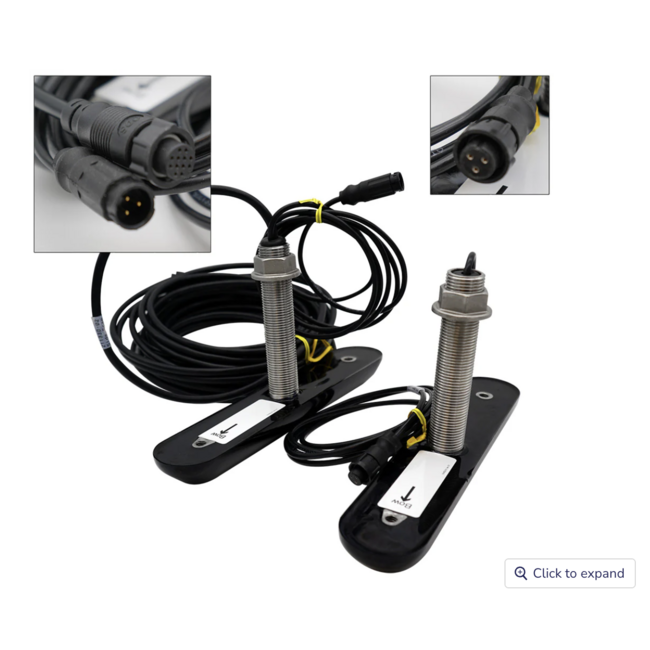

Zwei Edelstahl-Durchbruchgeber, abgestimmt als Backbord-/Steuerbordset. Jeder Geber verfügt über hochfrequente CHIRP-Elemente und einen integrierten Temperatursensor.

Anschlusskabel (je 12 m)
Marinetaugliche 12-m-Kabel mit werkseitig montierten 12-Pin-Furuno-Steckern für die direkte Verbindung mit NavNet TZtouchXL Displays.

Montagematerial
Beinhaltet sämtliche Durchbruchkomponenten für eine sichere und wasserdichte Installation beider Geber.

SPEZIFIKATIONEN

• Leistung: 150 W pro Geber

• Frequenz: 445–465 kHz (High-Frequency CHIRP)

• Material: Edelstahl

• Montage: Durchbruchmontage (Backbord + Steuerbord)

• Stecker: 12-Pin (Furuno)

• Kabellänge: 12 m pro Geber

• Sensoren: Wassertemperatur

• Hauptfunktion: Hochfrequente CHIRP Side-Scan Bildgebung

• Kompatible MFDs: TZT10X / TZT13X / TZT16X (NavNet TZtouchXL)

KOMPATIBILITÄT

• Unterstützte Systeme: Voll kompatibel mit Furuno NavNet TZtouchXL Displays mit integrierter CHIRP Side-Scan-Funktion.

• Steckertyp: 12-Pin-Furuno-Stecker an beiden Gebern für direkte Verbindung.

• Funktionsunterstützung: Aktiviert doppelseitiges CHIRP Side-Scan sowie Temperaturanzeige.

• Einschränkungen: Nicht kompatibel mit älteren NavNet/GP-Geräten oder Displays ohne integrierten Side-Scan.

LIEFERUMFANG

• 455T-PR903 CHIRP Sidescan Geberpaar

• Montagematerial für beide Geber

• Zwei 12-m-Kabel mit 12-Pin-Furuno-Steckern

• Installationsdokumentation

INSTALLATIONSHINWEISE

Die beiden Geber müssen bündig mit dem Rumpf montiert werden, jeweils an Backbord und Steuerbord in Bereichen mit sauberem Wasserfluss. Meiden Sie Turbulenzquellen wie Strakes, Stufen und Ansaugöffnungen. Innen muss ausreichend Platz für die sichere Verschraubung vorhanden sein. Kabel sind durch wasserdichte Durchführungselemente zu führen und von störanfälligen Leitungen fernzuhalten. Die volle Funktionalität ist nur in Verbindung mit einem NavNet TZtouchXL Display gewährleistet.
