Airmar B285M 1 kW Medium-CHIRP Bronze-Durchbruchgeber, 83–135 kHz, mit Fairing-Block für saubere Wasserströmung. Bietet starke Mid-Band Durchdringung, stabile Grundortung und schnelle Tiefen-/Temperaturmessung. Mit 12-m-Kabel und 10-Pin-Stecker. Lesen Sie mehr.
Der AIRMAR B285M ist ein leistungsstarker Single-Channel Medium-CHIRP Durchbruchgeber, entwickelt für robuste Mittelband-Leistung, stabile Grundverfolgung und präzise Zieltrennung in Küsten- und Offshore-Gewässern. Mit 1 kW Ausgangsleistung und einem 83–135 kHz CHIRP-Band liefert er deutlich klarere Mittelwasser-Details und zuverlässigere Bodenerkennung als herkömmliche Einfrequenzgeber. Der Mittelbandbereich bietet ein ideales Gleichgewicht zwischen Tiefenreichweite und Detailauflösung und eignet sich besonders für gemischte Tiefenbereiche und strukturorientiertes Angeln.
Das Gehäuse aus massivem Bronze sorgt für lange Haltbarkeit und optimale akustische Kopplung. Der mitgelieferte hydrodynamische Fairing-Block reduziert Turbulenzen und gewährleistet einen sauberen Wasserstrom über der Schallfläche, was die Leistung bei Geschwindigkeit deutlich verbessert. Integrierte Tiefen- und Schnellreaktions-Temperatursensoren, kombiniert mit einem 12-m-Kabel und 10-Pin-Stecker, ermöglichen eine einfache Plug-and-Play-Integration mit Furuno CHIRP-Echoloten und TZtouch-Systemen.
Der B285M verfügt über ein flaches Bronze-Durchbruchdesign, das eine korrekte Ausrichtung des Schallkegels ermöglicht, ohne dass eine bestimmte Winkelversion ausgewählt werden muss. Dies vereinfacht die Installation und sorgt für präzise Tiefenmessungen sowie eine gleichmäßige CHIRP-Leistung.
Medium-Band CHIRP (83–135 kHz): Ausgewogene Kombination aus Tiefenreichweite und Detailgenauigkeit.
1 kW Leistung: Starke Durchdringung und stabile Bodenverfolgung in verschiedenen Bedingungen.
Verbesserte Zieltrennung: Saubere Fischbögen und klarere Strukturerkennung.
Bronze-Durchbruchgehäuse: Langlebig, korrosionsbeständig und akustisch effizient.
Fairing-Block inklusive: Minimiert Turbulenzen und optimiert die Leistung bei Fahrt.
Tiefen- und Temperaturmessung: Integrierte Sensoren mit schneller Reaktion.
10-Pin-Stecker: Direkte Kompatibilität mit Furuno CHIRP-Systemen.
12-m-Kabel: Marinetaugliches Installationskabel mit hoher Flexibilität.

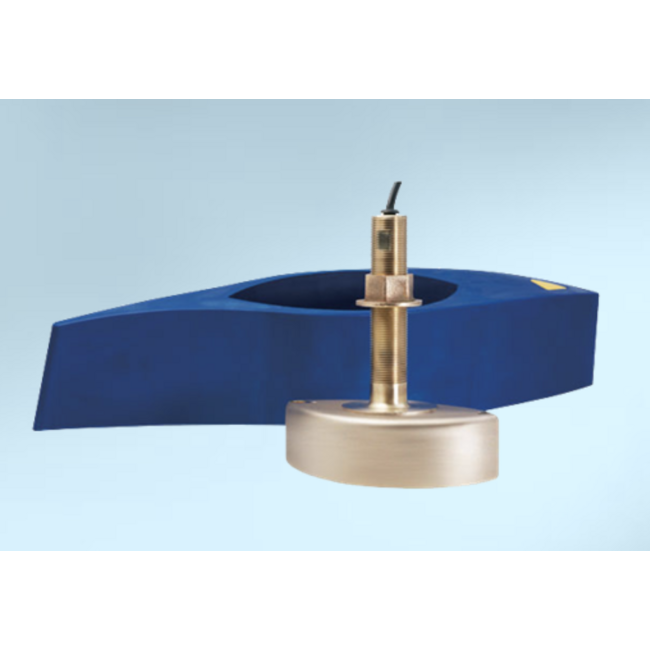

B285M CHIRP Geber
Medium-Band CHIRP-Keramikelement im Bronzegehäuse mit integrierter Tiefen- und Temperaturmessung.
Fairing-Block Montageeinheit
Hydrodynamischer Block, der den Wasserfluss glättet und die Signalstabilität bei Geschwindigkeit verbessert.
12-m-Kabel mit 10-Pin-Stecker
Werkseitig installiert für direkte Plug-and-Play-Anbindung an Furuno CHIRP-Echolote.
Leistung: 1 kW
Frequenz: 83–135 kHz (Medium CHIRP)
Funktionen: Tiefe, Temperatur
Material: Bronze
Montage: Durchbruch, mit Fairing-Block
Stecker: 10-Pin
Kabellänge: 12 m
Einsatzbereiche: Küsten- und Offshore-Fischerei, Strukturerkennung, Mid-Band CHIRP
Unterstützte Systeme: Furuno CHIRP-Module und TZtouch Displays mit 10-Pin CHIRP-Eingang.
Funktionen: Tiefe und Temperatur.
Hinweis: Single-Channel Medium-Band; nicht für High-Wide oder Low-Frequency CHIRP ausgelegt.
B285M 1 kW Medium-CHIRP Bronze-Durchbruchgeber
Fairing-Block und Montagehardware
12-m-Kabel mit 10-Pin-Stecker
Installationsanleitung
Der Geber sollte mit dem Fairing-Block montiert werden, um eine glatte Wasserströmung und stabile CHIRP-Leistung bei allen Geschwindigkeiten sicherzustellen. Bereiche mit Strakes, Stufen oder Turbulenzen sind zu vermeiden. Das Kabel durch eine wasserdichte Durchführung führen und direkt an den 10-Pin-Eingang anschließen, fern von Störquellen, um eine saubere Signalqualität zu gewährleisten.
Das flache Durchbruchgehäuse wird bündig mit dem Rumpf montiert und sorgt so für eine korrekte akustische Ausrichtung im Wasser. Eine präzise Positionierung bei der Montage ist entscheidend für genaue Tiefenmessungen und optimale CHIRP-Leistung.
