Zipwake Series 400E Round R1000 Kitbox Trimsystem

Das Zipwake Series E 400E Round R1000 Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung für Schiffe bis 30 m (100 ft) und Geschwindigkeiten bis zu 60 Knoten (≈110 km/h). Als Teil der Series E verfügt es über größere, leistungsstärkere Dual-Servo-Interzeptoren, die für anspruchsvolle Bedingungen und schwere Schiffe gebaut sind und im Vergleich zur kompakten Series S eine überlegene Hubkraft bieten. Diese Version enthält runde Interzeptoren (R1000), die speziell für Rümpfe mit einem Radius von 1000 mm entwickelt wurden, um optimale Passform, verbesserte Hydrodynamik und gesteigerte Leistung zu gewährleisten. Das System reduziert aktiv Stampfen und Rollen, minimiert den Widerstand und verbessert Komfort, Sicherheit und Kraftstoffeffizienz an Bord.

Das Kit wird mit einem Paar 400 mm runder R1000-Interzeptoren, einer robusten Verteilereinheit und einem benutzerfreundlichen Bedienfeld geliefert, das über integriertes GPS, Gyro- und 3D-Beschleunigungssensoren für automatische dynamische Stabilisierung verfügt. Mit NMEA-2000-Kompatibilität, modularer Erweiterbarkeit und updatefähiger Software bietet die 400E Round R1000 Kitbox eine vollständige und zukunftssichere Trimmkontrolllösung für größere Schiffe.

MERKMALE

• Automatische Stabilisierung: Integrierte GPS-, Gyro- und Beschleunigungssensoren korrigieren kontinuierlich Rollen und Stampfen.
• Leistungsstarke Dual-Servo-Aktuatoren: Sorgen für starke Hubkraft und schnelle Reaktionen, optimiert für schwere Schiffe.
• Rundes Interzeptordesign: Speziell für Rümpfe mit einem Radius von 1000 mm entwickelt, für nahtlose Installation und hydrodynamische Effizienz.
• Verbesserter Komfort und Sicherheit: Reduziert Rollen und Stampfen für bessere Manövrierfähigkeit und sichere Navigation.
• Kraftstoffeffizienz: Optimierter Trimm reduziert Widerstand und senkt den Kraftstoffverbrauch.
• NMEA-2000-Konnektivität: Ermöglicht nahtlose Integration mit bordeigenen Navigationssystemen.
• Erweiterbares System: Unterstützt bis zu sechs Series-E-Interzeptoren ohne zusätzliche Anschlüsse oder Stromversorgungen.
• Benutzerfreundliche Bedienung: Bedienfeld mit sonnenlichtablesbarem Display und intuitiven Drehknöpfen.
• Updatefähige Software: Direkt über die Zipwake-Website aktualisierbar.

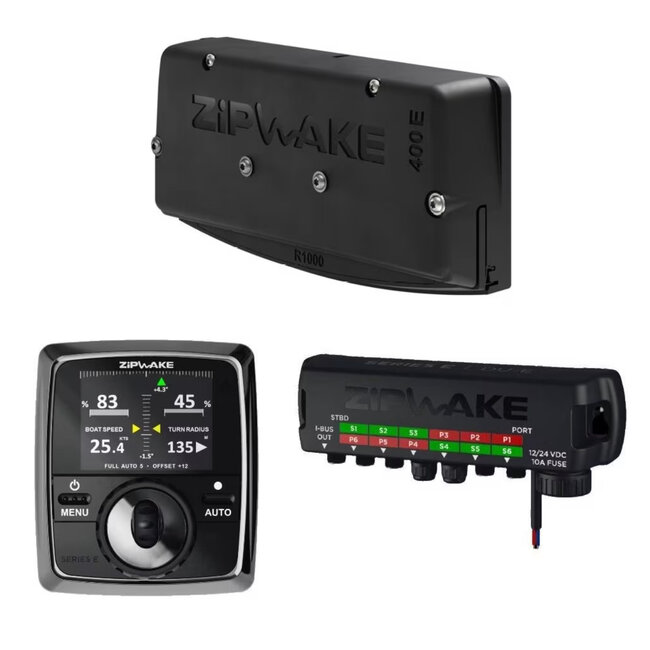

HAUPTKOMPONENTEN

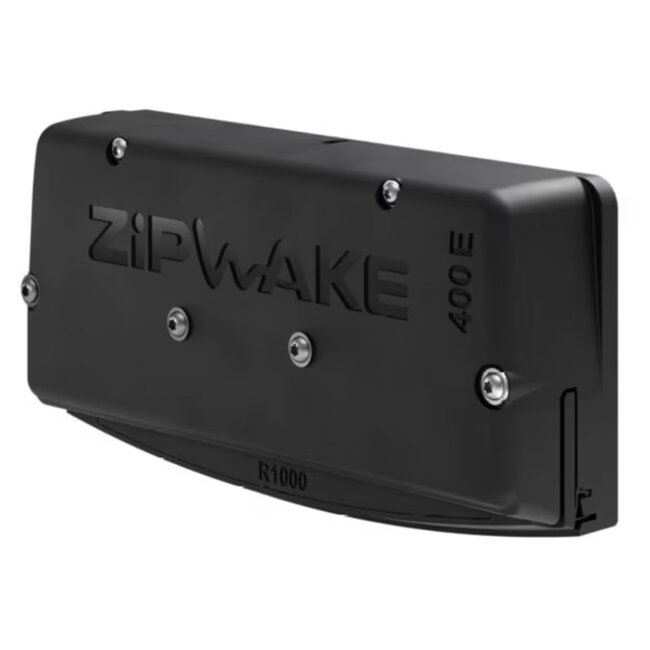

Runde Interzeptoren (IT400-E R1000)

Zwei 400 mm lange runde Interzeptoren, entwickelt für Rümpfe mit einem Radius von 1000 mm. Ausgestattet mit Dual-Servo-Aktuatoren liefern sie schnelle, präzise Bewegungen und überlegene Hubkraft, auch bei hohen Geschwindigkeiten und schweren Lasten.

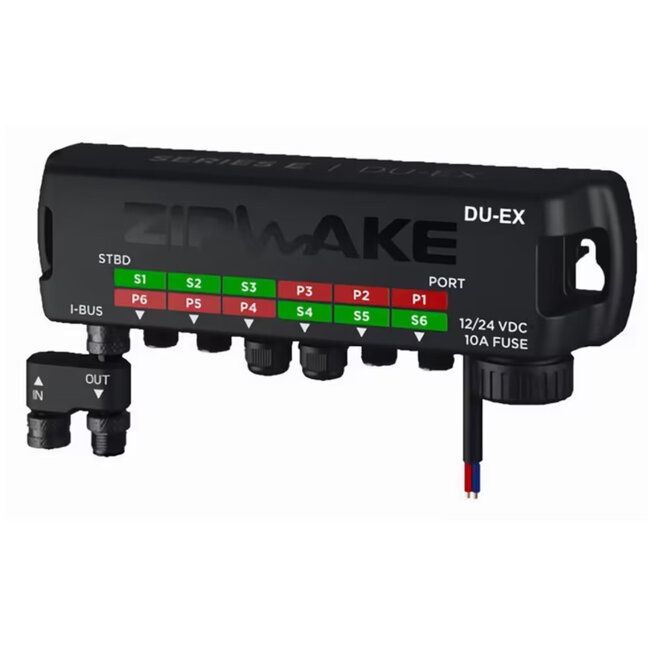

Verteilereinheit (DU-E)

Versorgt das System mit Strom und Konnektivität. Entwickelt, um rauen maritimen Umgebungen standzuhalten – wasserdicht, ölbeständig und zündgeschützt. Enthält ein 4 m Stromkabel und integrierten elektrischen Schutz.

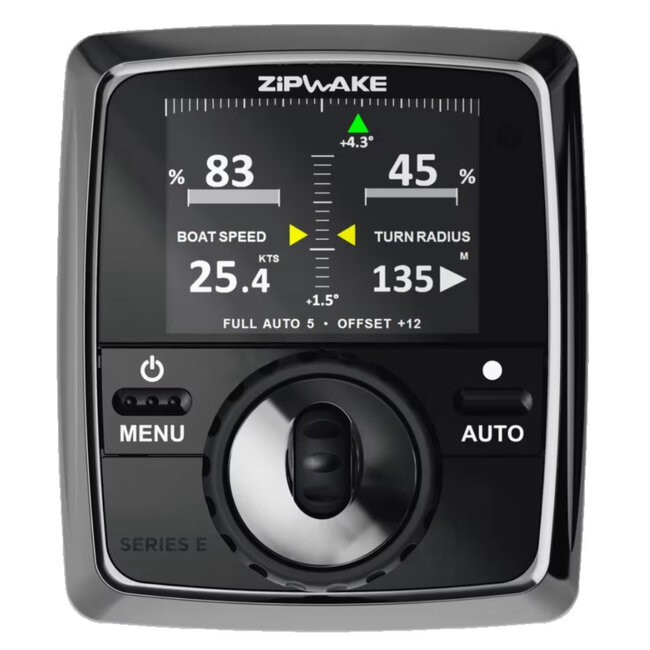

Bedienfeld (CP-E)

Ein großes, sonnenlichtablesbares Farbdisplay mit zwei Steuerknöpfen, das intuitive manuelle Anpassungen und Echtzeit-Rückmeldungen des Schiffes ermöglicht. Integrierte GPS-, Gyro- und Beschleunigungssensoren erlauben den vollautomatischen Betrieb und stabilisieren Stampfen und Rollen dynamisch für gleichmäßige Leistung.

SPEZIFIKATIONEN

• Interzeptorlänge: 400 mm (15,7 in).
• Interzeptortyp: Rund R1000 (für Rümpfe mit 1000 mm Radius).
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 40 mm/s (Dual-Servo).
• Maximale Schiffsgeschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Geeignete Schiffslänge: Bis zu 30 m (100 ft).
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Ca. 50 W max.
• Schutzart: IP68 (Interzeptoren), IP67 (DU-E, CP-E).
• Servotyp: Dual-Servo, eintauchbare Aktuatoren.
• Konnektivität: NMEA 2000, CAN-Bus.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 20–25 kg (je nach Konfiguration).

INHALT DES KITS

• 2 × Runde Interzeptoren (400 mm, R1000) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit E (DU-E) mit 4 m Stromkabel.
• 1 × Bedienfeld E (CP-E) mit Standardkabel.
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die runden R1000-Interzeptoren sind speziell für Rümpfe mit einem Radius von 1000 mm entwickelt und gewährleisten optimale hydrodynamische Passform. Integrierte Montageplatten vereinfachen die Installation, während optionale wasserdichte Kabeldurchführungen eine sichere Verlegung ober- oder unterhalb der Wasserlinie ermöglichen. Das modulare Systemdesign erlaubt die Erweiterung mit bis zu sechs Interzeptoren pro DU-E und bietet flexible Konfigurationen für größere Schiffe. Eine korrekte Abdichtung der Rumpfdurchführungen ist entscheidend, um Wasserdichtigkeit und langfristige Zuverlässigkeit sicherzustellen.
