Zipwake Series 800E Integrator Module Gerade Kitbox Trimsystem

Das Zipwake Series E 800E Integrator Module Gerade Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung für Schiffe bis 30 m (100 ft). Im Vergleich zur Series S bietet die Series E größere und leistungsstärkere Interzeptoren, einen schnelleren Hubweg (60 mm) und ein größeres, helleres Display für eine erweiterte Steuerung – die optimale Wahl für größere und anspruchsvollere Schiffe. Dieses Modell enthält 800 mm lange gerade Interzeptoren, ideal für Rümpfe, die hohe Hubkraft und Stabilität erfordern.

Das Kit kombiniert schnelle gerade Interzeptoren mit dem Integrator Module (IM-E), einer robusten Verteilereinheit sowie nahtloser Integration in Multifunktionsdisplays (MFDs) und Smart-Geräte. Über die Zipwake-App ermöglicht das System drahtlose Überwachung, Konfiguration und Updates direkt über Smartphones oder Tablets. Der vollautomatische Betrieb eliminiert dynamisch Rollen und Stampfen, reduziert den Widerstand, verbessert die Kraftstoffeffizienz und steigert die Sicherheit und den Komfort an Bord.

MERKMALE

• Automatische Stabilisierung: Echtzeitkorrektur von Rollen und Stampfen mit integriertem GPS, Gyro und 3D-Beschleunigungssensoren.
• Gerade Interzeptoren: 800 mm lange Interzeptoren liefern hohe Hubkraft für größere Schiffe.
• Series E Leistung: Schnellerer Hub (60 mm) und leistungsstarke Doppel-Servoaktuatoren.
• Integrator Module (IM-E): Direkte Verbindung mit MFDs, CAN-Bus-Netzwerken und drahtlosen Geräten.
• Kraftstoffeffizienz: Reduziert Widerstand und optimiert den Trimmwinkel.
• Professionelle Bauweise: Wasserdicht, ölbeständig und zündgeschützt.
• Systemerweiterung: Unterstützt bis zu sechs Interzeptoren ohne zusätzliche Anschlüsse.
• Benutzerfreundlich: Aufgeräumtes Dashboard, drahtlose Steuerung und mehrere Bedienfelder.
• Updatefähige Software: Updates über App oder Website.

HAUPTKOMPONENTEN

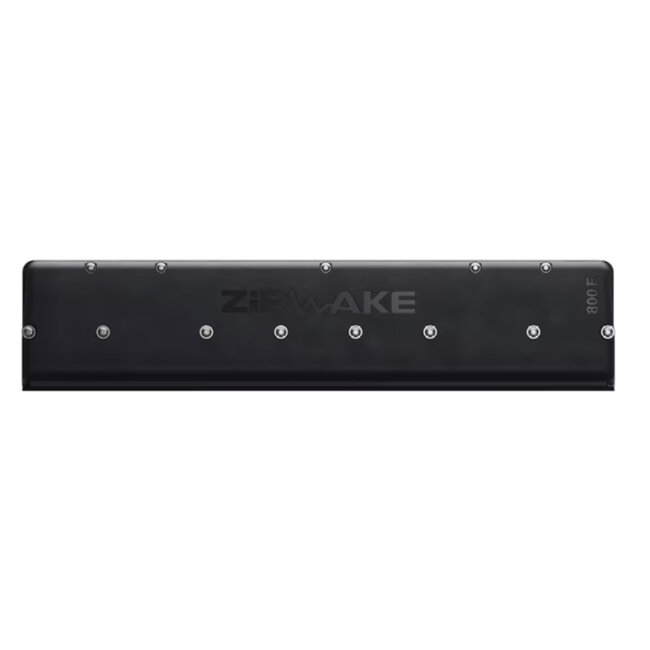

Gerade Interzeptoren (IT800-E Straight)

Zwei 800 mm lange Interzeptoren mit doppelten bürstenlosen Servoaktuatoren. Robust und tauchfähig, bieten sie hohe Hubkraft und schnelle Korrekturen von Rollen und Stampfen – auch bei professionellem Einsatz.

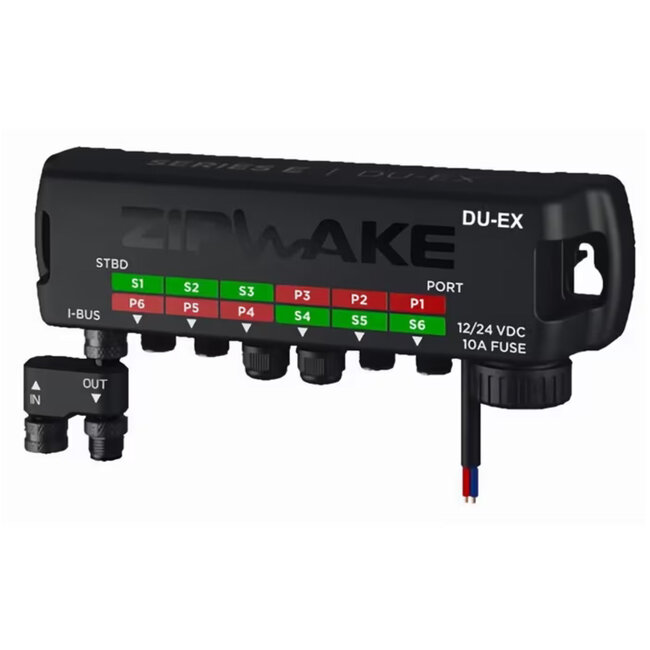

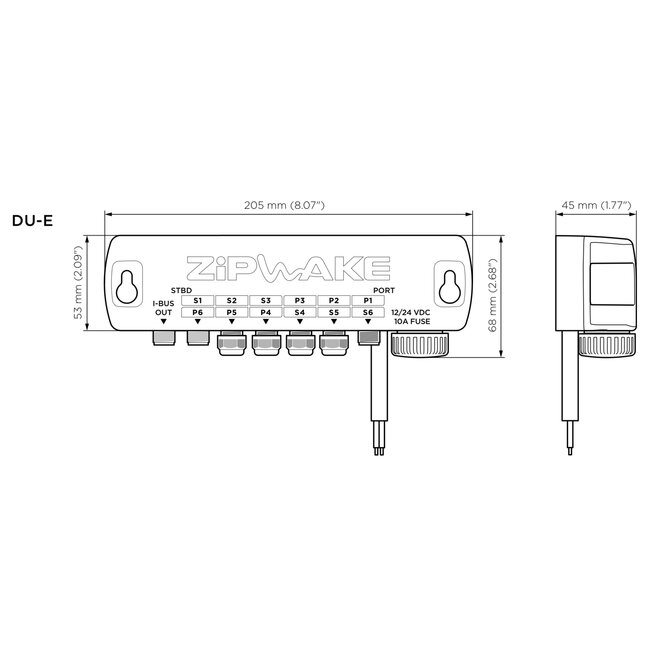

Verteilereinheit (DU-E)

Versorgt und steuert bis zu sechs Interzeptoren. Robuste, wasserdichte, ölbeständige und zündgeschützte Bauweise. Inklusive 4 m Stromkabel und integriertem Überlastschutz.

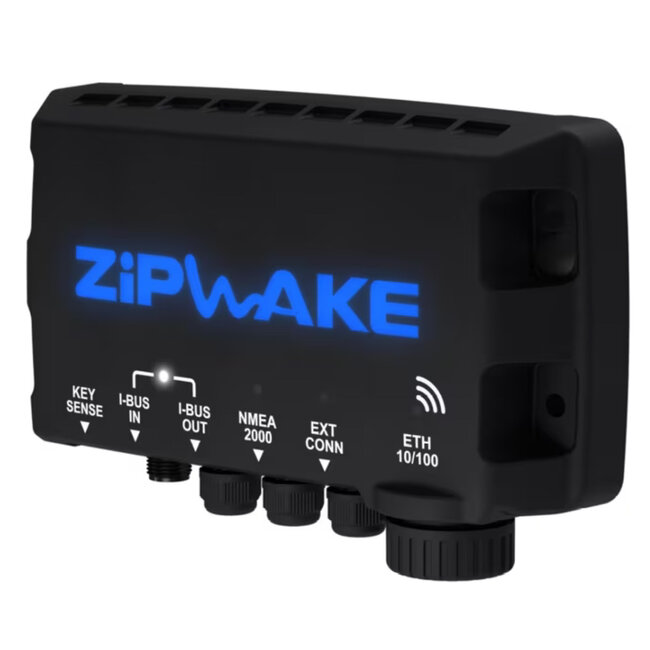

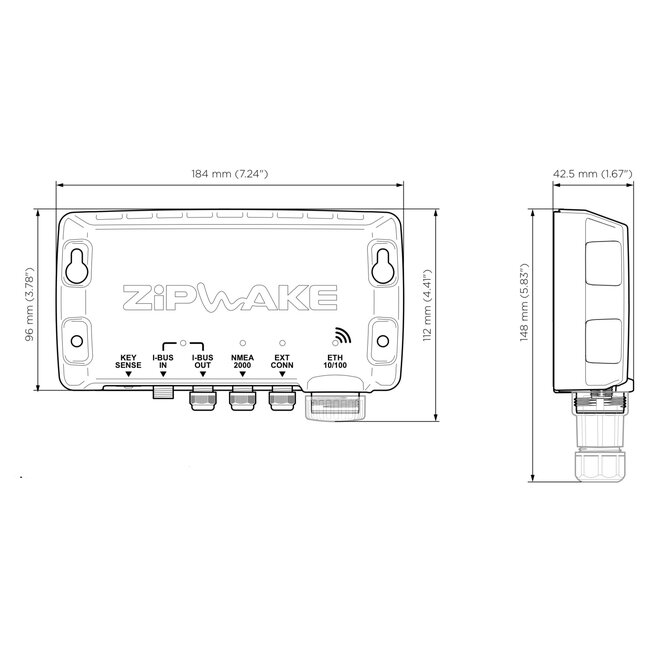

Integrator Module (IM-E)

Kompaktes, wasserdichtes Modul, das das System mit MFDs und Smart-Geräten verbindet. Mit RGB-LED-Statusanzeigen, CAN-Bus-Schnittstelle und drahtloser Funktionalität für Konfiguration und Monitoring über die Zipwake-App.

SPEZIFIKATIONEN

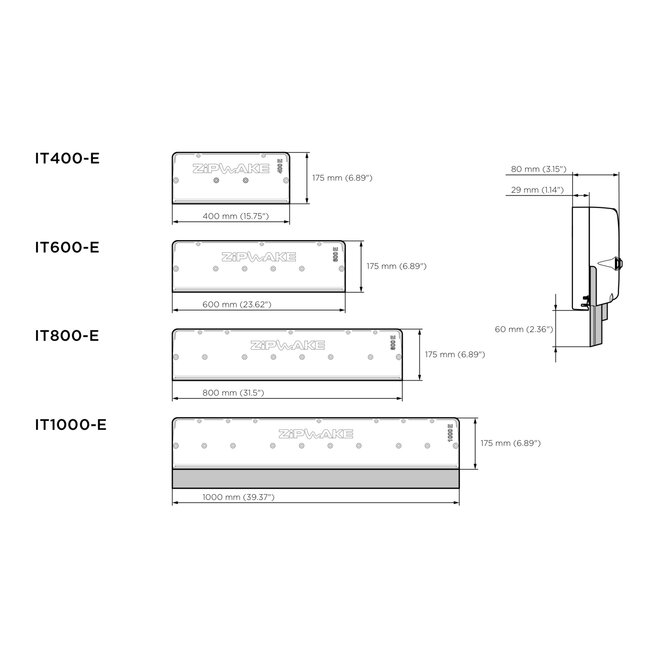

• Interzeptorlänge: 800 mm (31,5 in).
• Typ: Gerade.
• Hubweg: 60 mm (2,4 in).
• Stellgeschwindigkeit: 40 mm/s.
• Maximale Geschwindigkeit: Bis 60 Knoten (≈110 km/h).
• Schiffslänge: Bis 30 m (100 ft).
• Spannung: 12–32 V DC.
• Leistungsaufnahme: Ca. 50 W max.
• Schutzklasse: IP68 (Interzeptoren), IP67 (DU-E, IM-E).
• Servo: Doppelter bürstenloser Servoaktuator.
• Konnektivität: NMEA 2000, CAN-Bus, drahtlos über Zipwake-App.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Kitbox Gewicht: Ca. 22–25 kg.

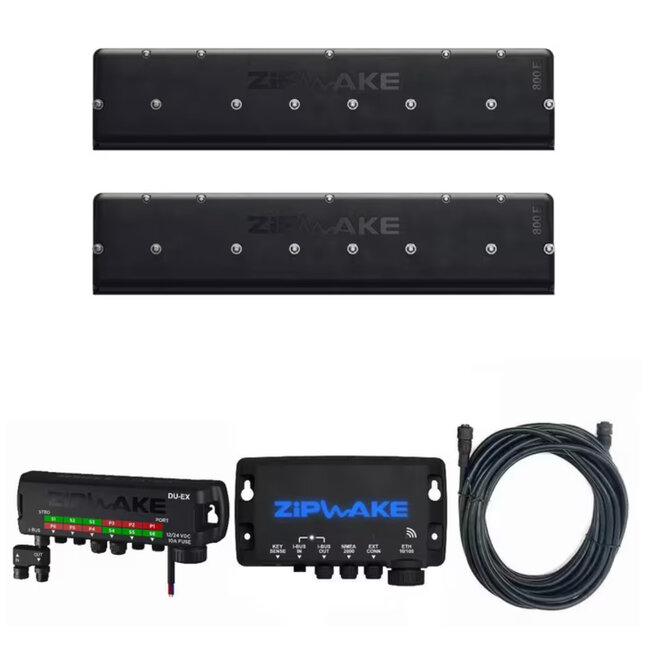

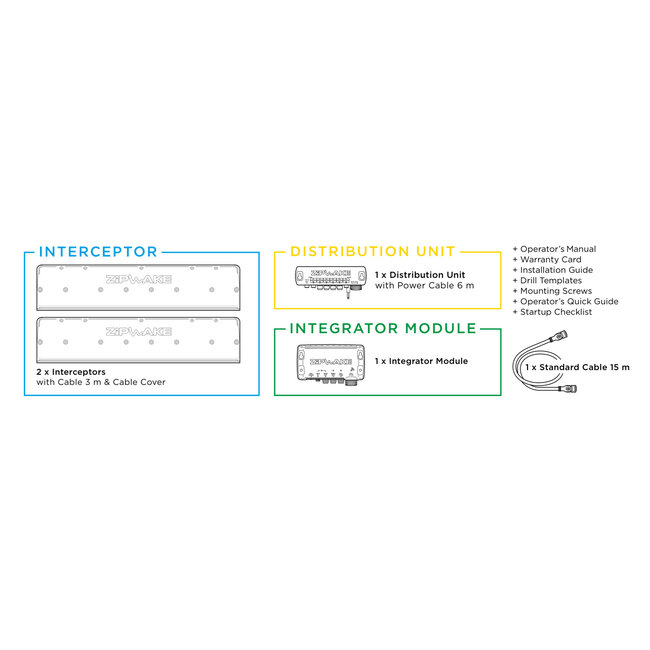

INHALT DES KITS

• 2 × Gerade Interzeptoren (800 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit E (DU-E) mit 4 m Stromkabel.
• 1 × Integrator Module (IM-E).
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

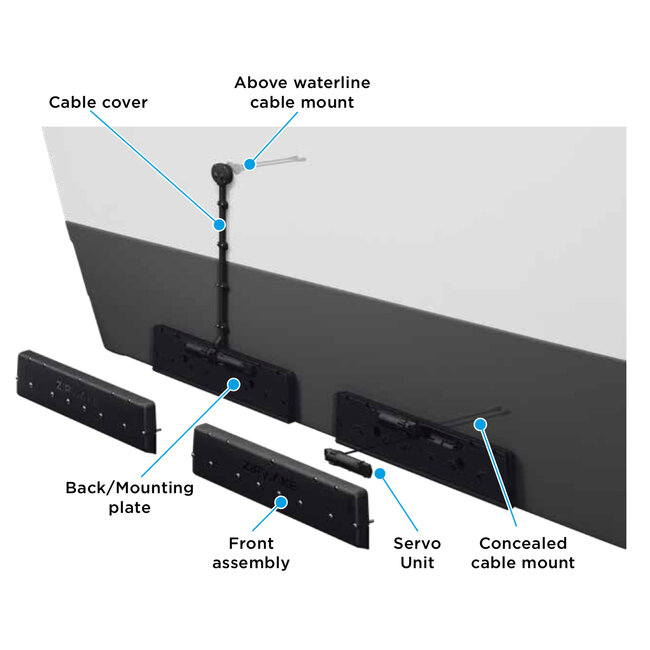

Die 800 mm Interzeptoren benötigen ausreichend Platz am Spiegel. Verwenden Sie die mitgelieferten Bohrschablonen für präzise Ausrichtung und stellen Sie sicher, dass die Blätter bündig mit der Rumpfoberfläche abschließen. Kabel, die unter der Wasserlinie geführt werden, müssen mit wasserdichten Dichtungen versehen werden. Die Verteilereinheit sollte in einem trockenen, zugänglichen Bereich installiert werden, vorzugsweise im Maschinenraum. Das IM-E kann hinter dem Steuerstand, auf einer Flybridge oder im Maschinenraum montiert werden und benötigt nur ein Ethernet-Kabel zum MFD. Planen Sie ausreichend Freiraum für den 60 mm Hub ein und berücksichtigen Sie Erweiterungen auf bis zu sechs Interzeptoren.
