Zipwake Series 600E Integrator Module Gerade Kitbox Trimsystem

Das Zipwake Series E 600E Integrator Module Gerade Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung für Schiffe bis 30 m (100 ft). Im Vergleich zur Series S bietet die Series E eine schnellere Reaktion, größere Hubkraft und verbesserte Haltbarkeit und ist damit die ideale Wahl für größere und anspruchsvollere Anwendungen. Dieses Modell verfügt über 600 mm lange gerade Interzeptoren, die für kraftvollen Auftrieb und präzise Stabilisierung bei Gleit- und Halbgleiterrümpfen entwickelt wurden.

Das Kit kombiniert große, schnell reagierende Interzeptoren mit dem Integrator Module (IM-E) und einer robusten Verteilereinheit und bietet nahtlose Konnektivität, intuitive Bedienung und langfristige Zuverlässigkeit. Mit vollautomatischer Funktion minimiert das System kontinuierlich Rollen, Stampfen und Wellenwiderstand und verbessert so Kraftstoffeffizienz, Komfort und Sicherheit an Bord. Das IM-E verbindet sich direkt mit Multifunktionsdisplays (MFDs) und Smart-Geräten und ermöglicht außerdem drahtlose Steuerung, Konfiguration und Updates über die Zipwake-App.

MERKMALE

• Automatische Stabilisierung: Echtzeit-Korrektur von Pitch und Roll mit integriertem GPS, 3D-Gyro und Beschleunigungssensoren.
• Gerades Interzeptor-Design: 600 mm Interzeptoren für effizienten Auftrieb und präzise Stabilisierung.
• Hohe Leistung: 60 mm Hub und 40 mm/s Stellgeschwindigkeit.
• Integrator Module (IM-E): Nahtlose MFD-Integration und drahtlose Konnektivität.
• Komfort und Sicherheit: Minimiert Rollen und Stampfen für eine ruhigere und sicherere Fahrt.
• Kraftstoffeffizienz: Optimierter Trimmwinkel reduziert Widerstand und Verbrauch.
• Robuste Konstruktion: Wasserdicht, ölbeständig und zündgeschützt.
• Erweiterbar: Unterstützt bis zu sechs Interzeptoren pro DU-E.
• Updatefähige Software: Updates über Website oder App.

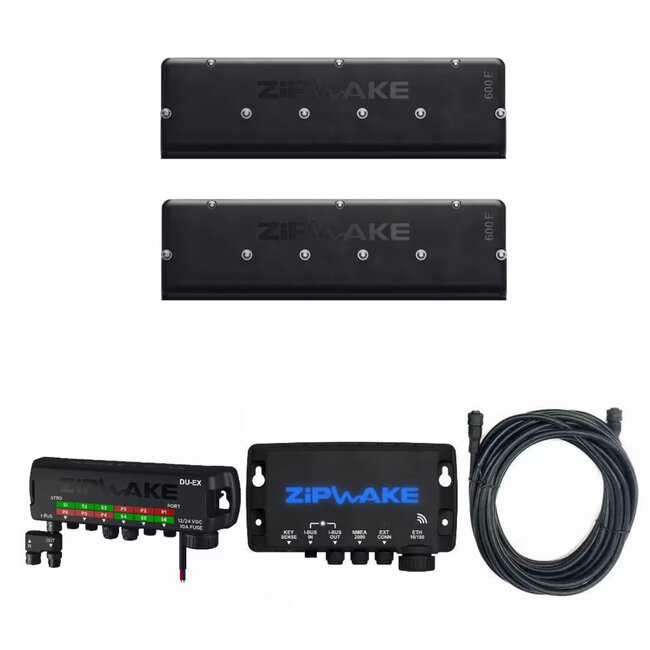

HAUPTKOMPONENTEN

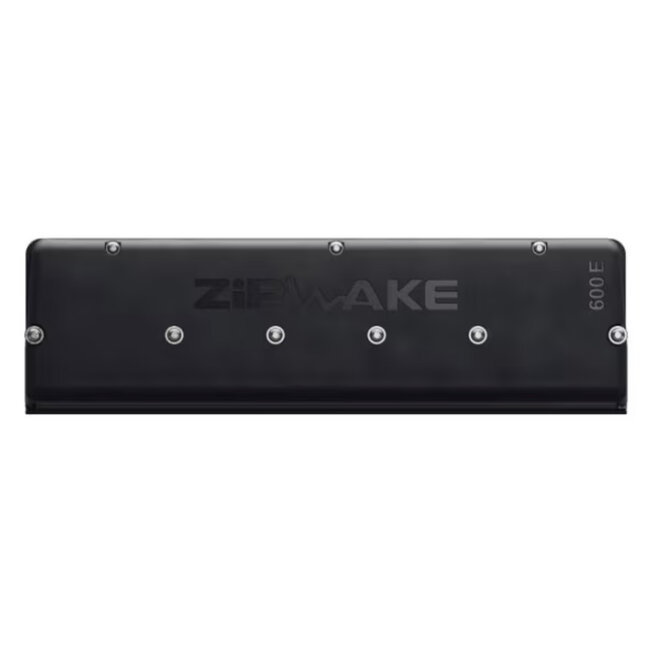

Gerade Interzeptoren (IT600-E Straight)

Zwei 600 mm lange Interzeptoren mit doppelt wirkenden Servoantrieben. Entwickelt für den Dauereinsatz unter anspruchsvollen Bedingungen, bieten sie starke Hubkraft und präzise Trimmkorrektur bei Geschwindigkeiten bis 60 Knoten.

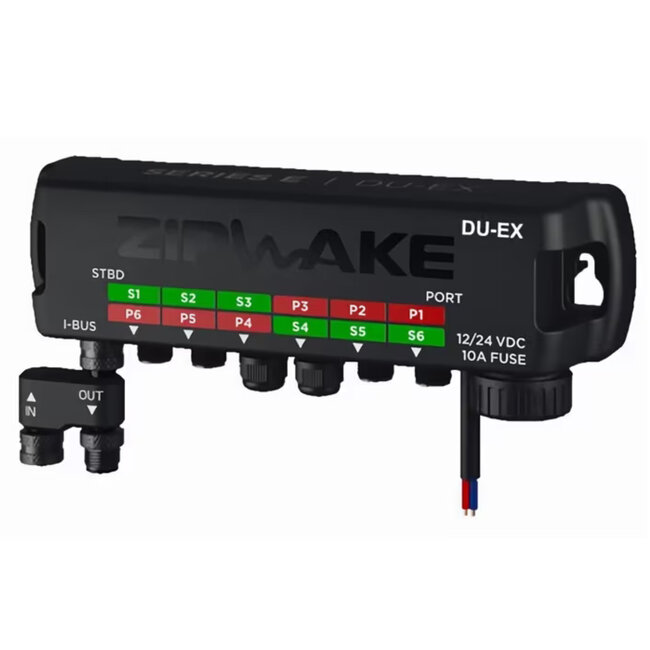

Verteilereinheit (DU-E)

Versorgt das System mit Strom und Konnektivität. Robuste, wasserdichte, ölbeständige und zündgeschützte Bauweise, geeignet für den Einbau unter Deck. Inklusive 4 m Stromkabel und integriertem Schutz. Unterstützt bis zu sechs Interzeptoren.

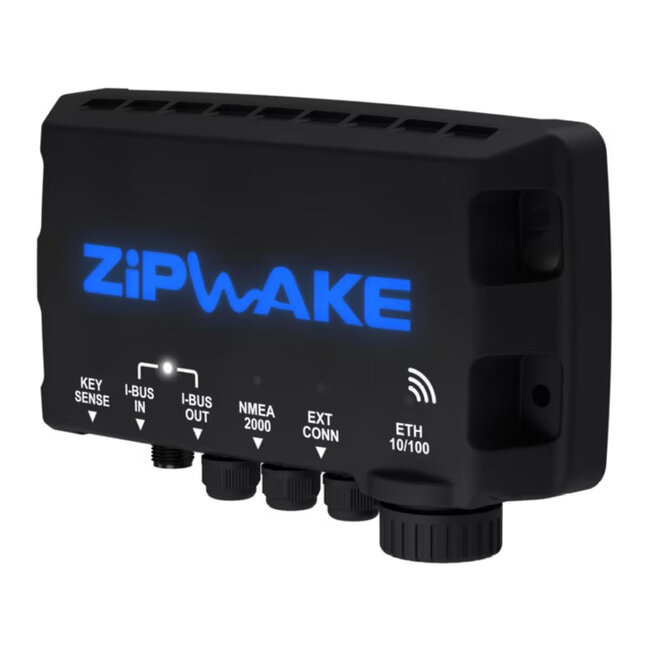

Integrator Module (IM-E)

Kompaktes Modul zur Integration des Zipwake-Systems mit MFDs und externen Netzwerken (NMEA 2000, CAN-Bus, Ethernet). Kabellose Überwachung, Konfiguration und Updates über die Zipwake-App. Unterstützt bis zu drei zusätzliche Bedienfelder.

SPEZIFIKATIONEN

• Interzeptorlänge: 600 mm (23,6 in).
• Typ: Gerade.
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 40 mm/s.
• Maximale Geschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Schiffslänge: Bis zu 30 m (100 ft).
• Spannung: 12–32 V DC.
• Leistungsaufnahme: Ca. 50 W max.
• Schutzklasse: IP68 (Interzeptoren), IP67 (DU-E, IM-E).
• Servo: Doppelte bürstenlose Servoantriebe.
• Konnektivität: NMEA 2000, CAN-Bus, Ethernet, kabellos über App.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Kitbox Gewicht: Ca. 20–22 kg.

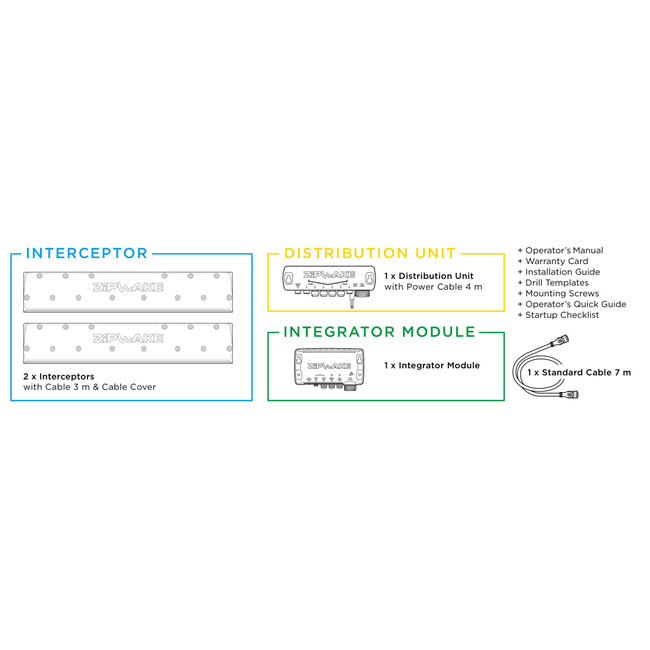

INHALT DES KITS

• 2 × Gerade Interzeptoren (600 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit E (DU-E) mit 4 m Stromkabel.
• 1 × Integrator Module (IM-E).
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die 600 mm langen Interzeptoren liefern starke Hubkraft und Stabilisierung für größere Gleit- und Halbgleiterrümpfe. Montageplatten vereinfachen die Installation, wasserdichte Kabeldurchführungen ermöglichen sichere Kabelführung ober- oder unterhalb der Wasserlinie. Das IM-E kann hinter Armaturen, auf Flybridges oder in Maschinenräumen installiert werden.
