Zipwake Series 400E Straight Kitbox Trimsystem

Das Zipwake Series E 400E Straight Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung für Schiffe bis 30 m (100 ft) und Geschwindigkeiten bis zu 60 Knoten (≈110 km/h). Als Teil der Series E führt es gerade Dual-Servo-Interzeptoren ein, die eine stärkere Hubkraft, schnellere Reaktion und höhere Haltbarkeit bieten als herkömmliche Trimmklappen oder die kompaktere Series S. Mit einem Hub von 60 mm und einer Stellgeschwindigkeit von 40 mm/s gewährleistet das System leistungsstarke Stabilisierung, weniger Widerstand und verbesserte Leistung unter anspruchsvollen Bedingungen.

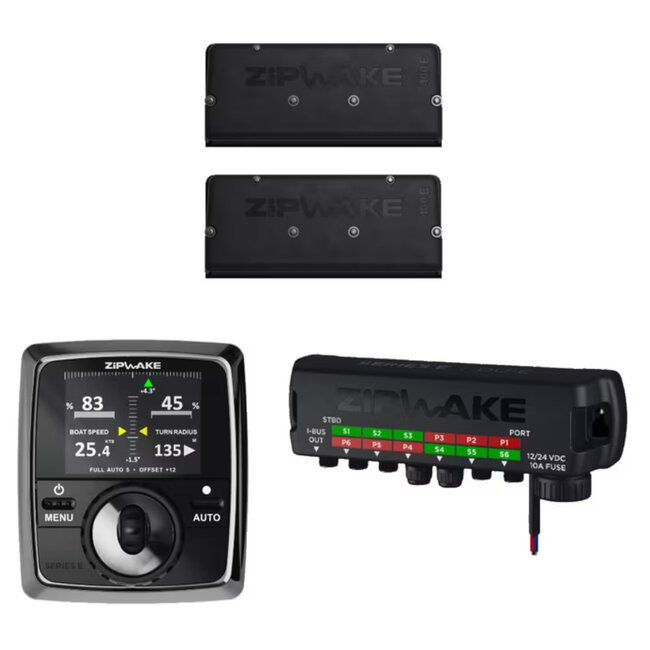

Dieses Kit enthält zwei 400 mm lange gerade Interzeptoren, eine robuste Verteilereinheit und ein benutzerfreundliches Bedienfeld mit integriertem GPS, Gyro- und 3D-Beschleunigungssensoren. Entwickelt für den maritimen Schwerlastbetrieb bietet das System vollautomatische Stabilisierung, nahtlose NMEA-2000-Konnektivität, modulare Erweiterung und updatefähige Software – eine zuverlässige und zukunftssichere Lösung.

MERKMALE

• Automatische Stabilisierung: Integriertes GPS, Gyro und 3D-Beschleunigungssensoren korrigieren dynamisch Pitch und Roll.
• Hohe Leistung: Dual-Servo-Aktuatoren mit 60 mm Hub und 40 mm/s Geschwindigkeit, bis zu 10× schneller als herkömmliche Trimmklappen.
• Gerades Interzeptor-Design: 400 mm Interzeptoren, optimiert für Spiegel mit begrenztem Platz und hohem Hubbedarf.
• Komfort und Sicherheit: Reduziert aktiv Rollen und Stampfen für ruhigeres und sichereres Navigieren.
• Kraftstoffeffizienz: Optimierter Trimm reduziert Widerstand und senkt den Kraftstoffverbrauch.
• NMEA-2000-Konnektivität: Nahtlose Integration mit Bordnavigationssystemen.
• Erweiterbares System: Versorgt bis zu drei Interzeptoren pro DU-E, erweiterbar auf sechs mit zusätzlichen Einheiten.
• Benutzerfreundliche Bedienung: Stilvolles Bedienfeld mit großem, sonnenlichtablesbarem Farbdisplay und Steuerknöpfen.
• Robuste Konstruktion: Wasserdichte, ölbeständige und zündgeschützte Komponenten für den professionellen Einsatz.
• Updatefähige Software: Updates direkt über die Zipwake-Website verfügbar.

HAUPTKOMPONENTEN

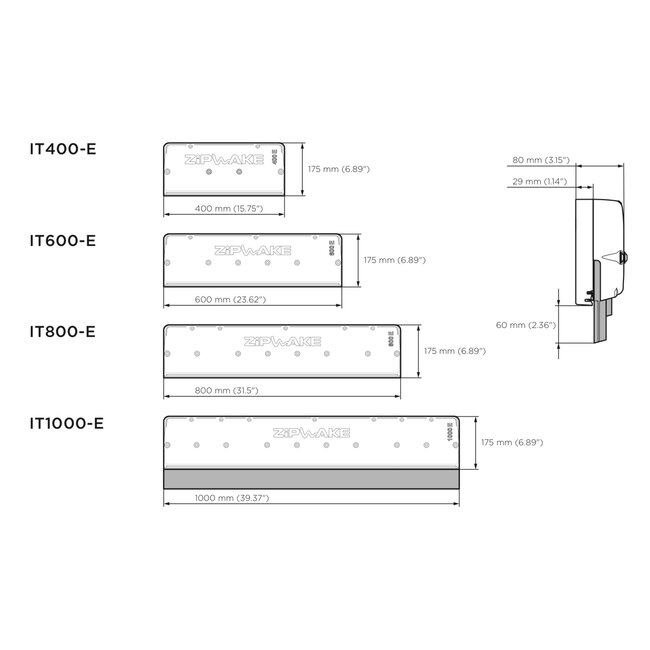

Gerade Interzeptoren (IT400-E)

Zwei 400 mm lange gerade Interzeptoren mit Dual-Servo-Aktuatoren. Mit 60 mm Hub und 40 mm/s Stellgeschwindigkeit bieten sie schnelle, präzise Bewegungen für starke Stabilisierung, auch bei hoher Geschwindigkeit und Belastung. Ideal für Spiegel mit begrenztem Platz.

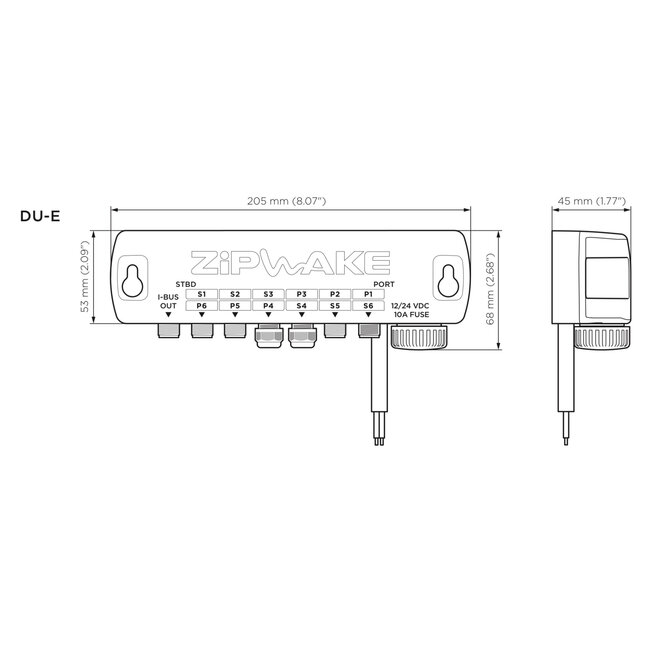

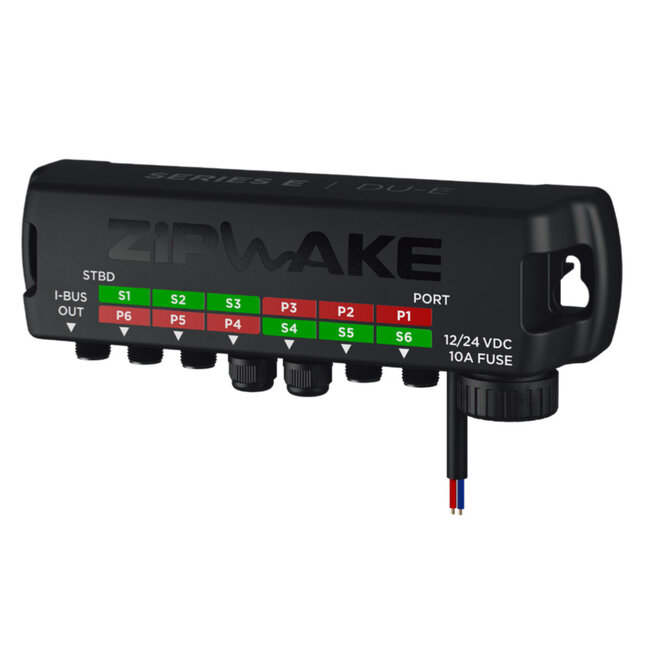

Verteilereinheit (DU-E)

Zentrale Strom- und Konnektivitätseinheit. Robust, wasserdicht, ölbeständig und zündgeschützt – geeignet für den Einsatz in Maschinenräumen. Versorgt bis zu drei Series-E-Interzeptoren, mit Erweiterungseinheiten für bis zu sechs. Inklusive 4 m Stromkabel und integriertem Schutz.

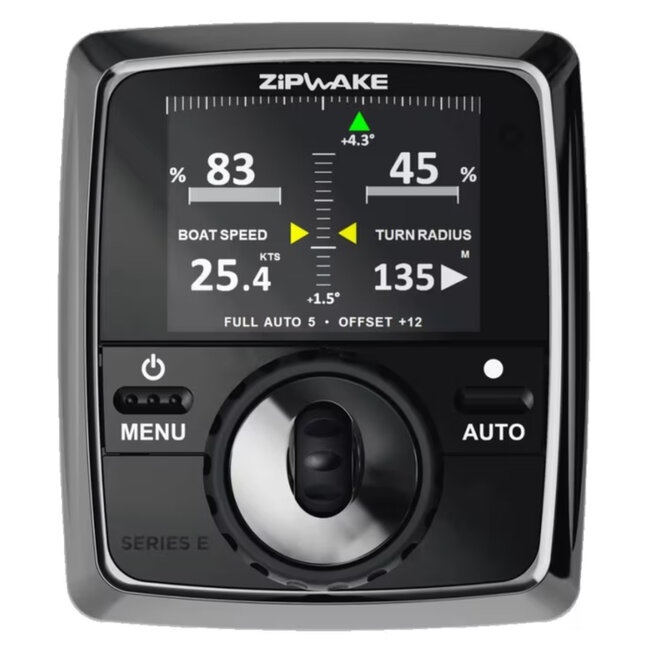

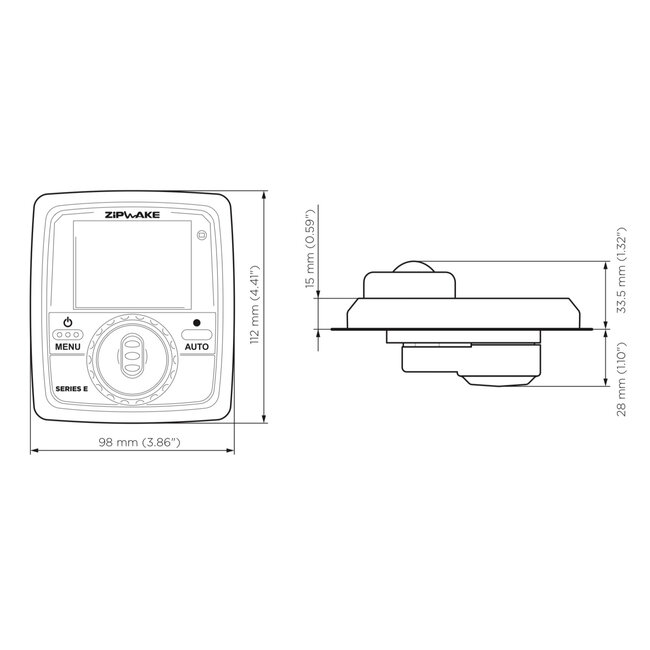

Bedienfeld (CP-E)

Benutzerfreundliches Bedienfeld mit großem, sonnenlichtablesbarem Farbdisplay und zwei Steuerknöpfen für einfache manuelle Bedienung. Integrierte GPS-, Gyro- und Beschleunigungssensoren ermöglichen vollautomatischen Betrieb mit Echtzeit-Feedback.

SPEZIFIKATIONEN

• Interzeptorlänge: 400 mm (15,7 in).
• Interzeptortyp: Gerade.
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 40 mm/s (Dual-Servo).
• Maximale Schiffsgeschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Geeignete Schiffslänge: Bis zu 30 m (100 ft).
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Ca. 50 W max.
• Schutzart: IP68 (Interzeptoren), IP67 (DU-E, CP-E).
• Servotyp: Dual-Servo, eintauchbar.
• Konnektivität: NMEA 2000, CAN-Bus.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 20–25 kg (abhängig von Konfiguration).

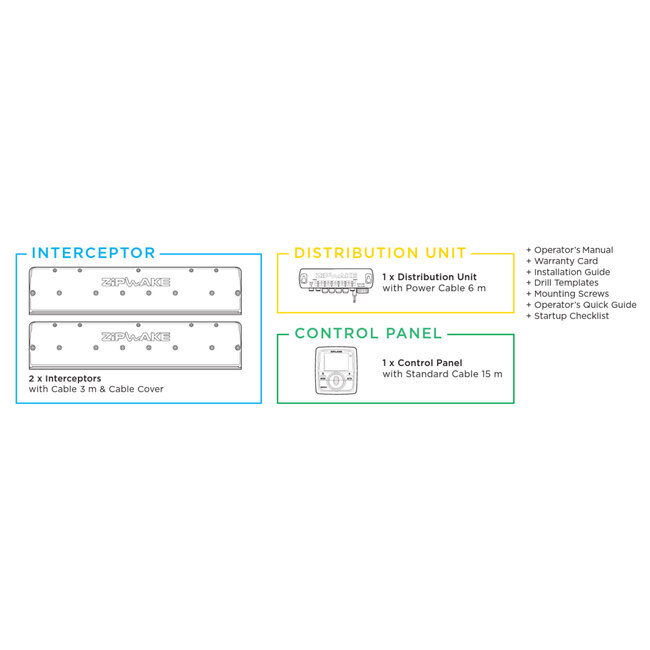

INHALT DES KITS

• 2 × Gerade Interzeptoren (400 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit E (DU-E) mit 4 m Stromkabel.
• 1 × Bedienfeld E (CP-E) mit Standardkabel.
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

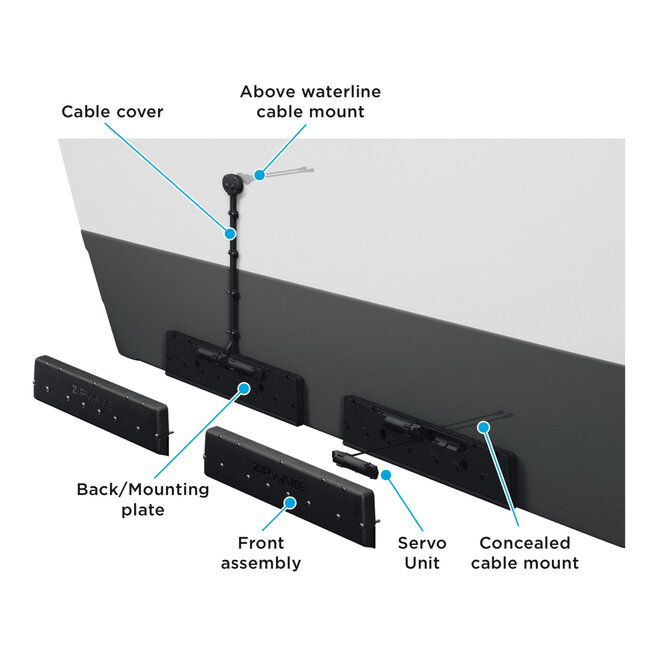

Die 400 mm langen geraden Interzeptoren sind kompakt und speziell für Spiegel mit begrenztem Platz entwickelt, während sie dennoch starke Stabilisierung liefern. Integrierte Montageplatten vereinfachen die Installation, während optionale wasserdichte Kabeldurchführungen eine sichere Kabelführung ober- oder unterhalb der Wasserlinie ermöglichen. Das modulare Design unterstützt bis zu sechs Interzeptoren pro DU-E und sorgt so für flexible Konfigurationen.
