Zipwake Series 600S Gerade Kitbox Trimsystem

Das Zipwake Series S 600S Gerade Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung für Schiffe bis 15,5 m (50 ft) und Geschwindigkeiten bis 110 km/h (≈60 Knoten). Im Vergleich zu herkömmlichen Trimmklappen bietet die Series S eine 5–10-mal schnellere Reaktion, stärkere Hubkraft und effizientere Stabilisierung. Dieses Modell verfügt über 600 mm lange gerade Interzeptoren, die Rollen und Stampfen minimieren, den Widerstand verringern und die Kraftstoffeffizienz verbessern.

Mit vollautomatischer Funktion korrigiert das System kontinuierlich den Trimm und die Krängung mithilfe von integriertem GPS, 3D-Gyro- und Beschleunigungssensoren. Die 600S Gerade Kitbox kombiniert leistungsstarke Interzeptoren mit einer robusten Verteilereinheit und einem benutzerfreundlichen Bedienfeld und gewährleistet präzise Stabilisierung und langfristige Zuverlässigkeit. Durch das modulare Design können bis zu sechs Interzeptoren angeschlossen werden, was maximale Flexibilität bietet.

MERKMALE

• Automatische Stabilisierung: Echtzeitkorrektur von Pitch und Roll mit GPS, Gyro und Beschleunigungssensoren.
• Gerade Interzeptoren: 600 mm lange Interzeptoren sorgen für effizienten Auftrieb und präzise Trimmkorrekturen.
• Hohe Reaktionsgeschwindigkeit: 60 mm Hub und schnelle Aktorbewegung für sofortige Korrekturen.
• Benutzerfreundliches Bedienfeld: Farbdisplay mit zwei Drehreglern für manuelle und automatische Steuerung.
• Kraftstoffeffizienz: Optimierter Trimmwinkel reduziert Widerstand und Kraftstoffverbrauch.
• Robuste Konstruktion: Wasserdicht, ölbeständig und zündgeschützt.
• Systemerweiterung: Unterstützt bis zu sechs Interzeptoren pro Verteilereinheit.
• Updatefähige Software: Updates über die Zipwake-Website.

HAUPTKOMPONENTEN

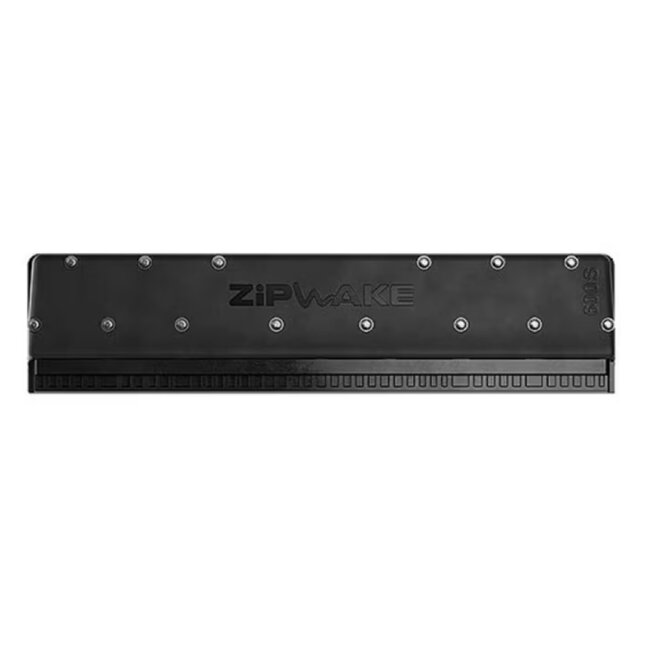

Gerade Interzeptoren (IT600-S Straight)

Zwei 600 mm lange Interzeptoren mit Einzelservoantrieben für schnelle, präzise Korrekturen. Langlebig konstruiert, halten sie widrigen Bedingungen stand und sorgen für wirksame Kontrolle von Pitch und Roll bei hohen Geschwindigkeiten.

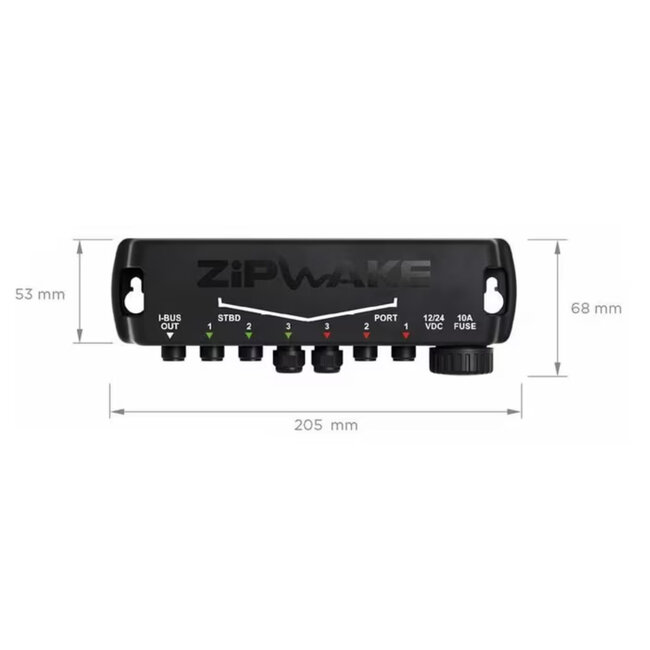

Verteilereinheit (DU-S)

Versorgt die Interzeptoren mit Strom und verbindet das System. Robuste, wasserdichte, ölbeständige und zündgeschützte Bauweise. Inklusive 4 m Stromkabel und integriertem Schutz. Unterstützt bis zu sechs Interzeptoren.

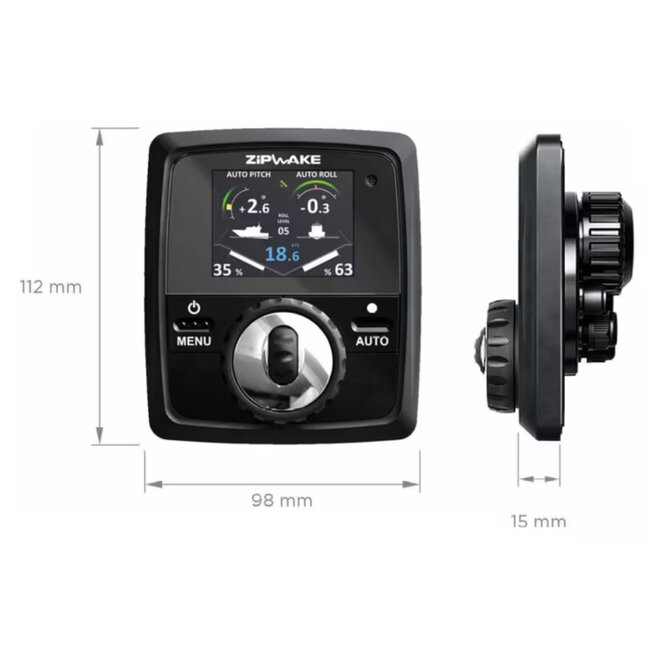

Bedienfeld (CP-S)

Farbdisplay, sonnenlichtlesbar, mit zwei Drehreglern für manuelle und automatische Steuerung. Zeigt Echtzeitdaten zu Geschwindigkeit, Pitch, Roll und Interzeptorpositionen an.

SPEZIFIKATIONEN

• Interzeptorlänge: 600 mm (23,6 in).
• Typ: Gerade.
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 30 mm/s.
• Maximale Geschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Schiffslänge: Bis 15,5 m (50 ft).
• Spannung: 12–32 V DC.
• Leistungsaufnahme: Ca. 25 W max.
• Schutzklasse: IP68 (Interzeptoren), IP67 (DU-S, CP-S).
• Servo: Einzelner bürstenloser Servo.
• Konnektivität: NMEA 2000.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Kitbox Gewicht: Ca. 18–20 kg.

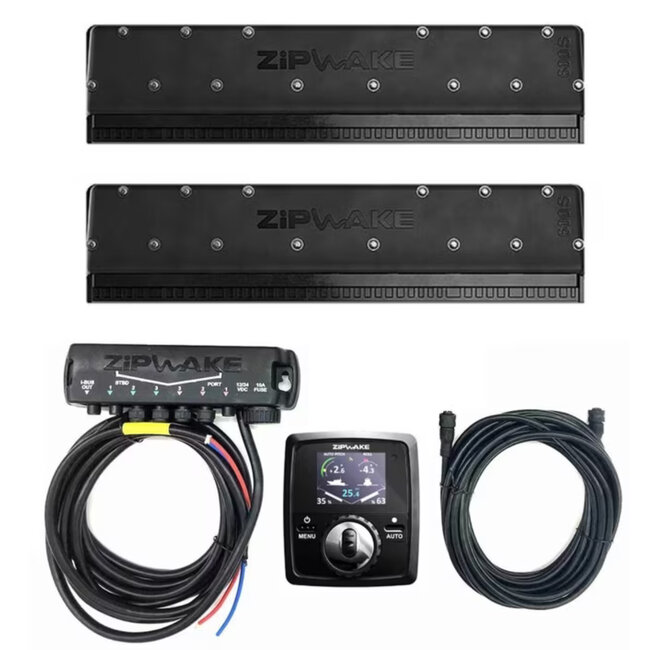

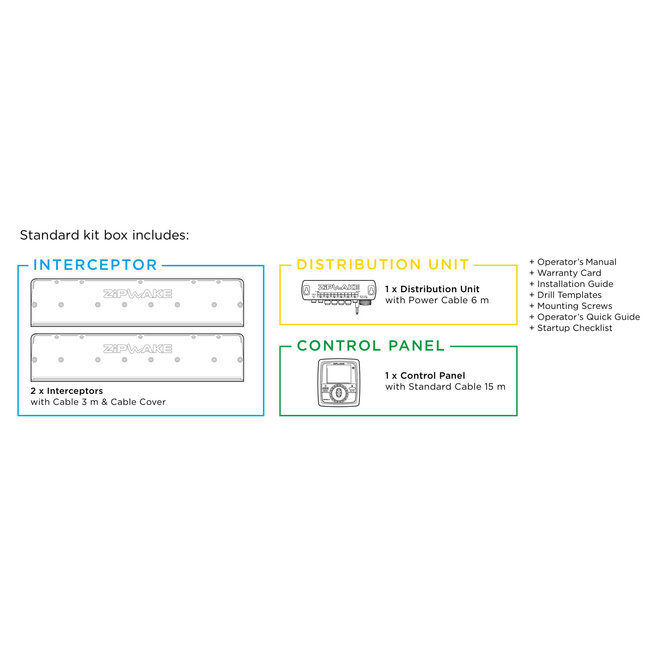

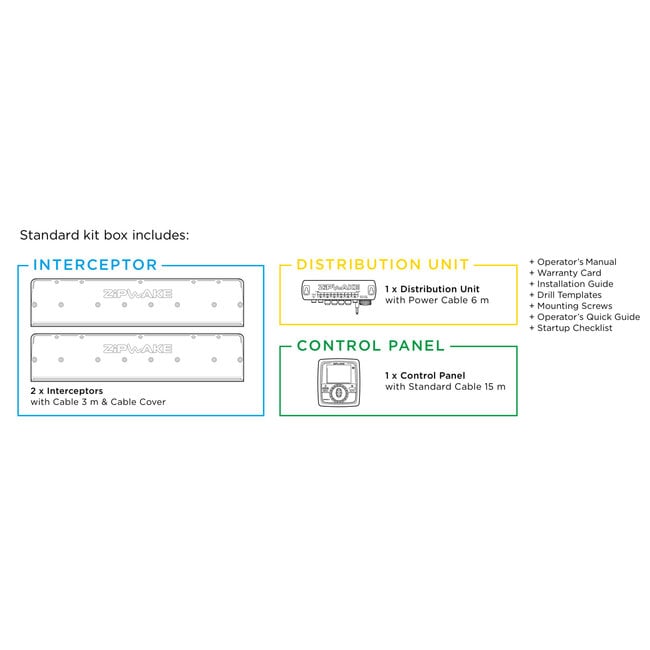

INHALT DES KITS

• 2 × Gerade Interzeptoren (600 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit S (DU-S) mit 4 m Stromkabel.
• 1 × Bedienfeld S (CP-S) mit Standardkabel.
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die Interzeptoren sollten symmetrisch am Spiegel installiert werden, wobei die mitgelieferten Bohrschablonen für eine präzise Ausrichtung verwendet werden. Die Blätter müssen bündig mit der Rumpfoberfläche abschließen. Wenn Kabel durch die Rumpfwand geführt werden, sind wasserdichte Dichtungen erforderlich. Die Verteilereinheit sollte in einem trockenen, zugänglichen Bereich wie dem Maschinenraum montiert werden, mit ausreichendem Platz für Kabelzuführung. Das Bedienfeld wird idealerweise am Steuerstand installiert, um eine optimale Sicht und Bedienbarkeit zu gewährleisten.
