Zipwake Series 600E Chine Kitbox Trimsystem

Das Zipwake Series E 600E Chine Kitbox Trimsystem ist eine leistungsstarke dynamische Trimmkontrolllösung für Schiffe bis 30 m (100 ft). Im Vergleich zur Series S bietet die Series E eine schnellere Reaktion, größere Hubkraft und verbesserte Haltbarkeit und ist damit ideal für größere und anspruchsvollere Anwendungen. In diesem Modell kommen Chine-Interzeptoren zum Einsatz, die speziell für schräge Rumpfflächen entwickelt wurden und dort für überlegene Hubkraft und präzise Stabilisierung sorgen, wo gerade Interzeptoren weniger wirksam sind.

Mit vollautomatischer Funktion minimiert das System kontinuierlich Rollen, Stampfen und Wellenwiderstand, was zu besserer Kraftstoffeffizienz, ruhigerer Fahrt und mehr Komfort an Bord führt. Das 600E Chine Kit Box kombiniert schnell reagierende Chine-Interzeptoren mit einer robusten Verteilereinheit und einem intuitiven Bedienfeld mit integriertem GPS, Gyro und 3D-Beschleunigungssensoren. Dank NMEA 2000-Konnektivität und modularer Erweiterbarkeit bietet das System eine zuverlässige und skalierbare Lösung für professionelle und Freizeitschiffe gleichermaßen.

MERKMALE

• Automatische Stabilisierung: Echtzeit-Korrektur von Pitch und Roll mit integriertem GPS, Gyro und Beschleunigungssensoren.
• Chine-Interzeptor-Design: 600 mm Interzeptoren für schräge Rumpfflächen.
• Hohe Leistung: 60 mm Hub und 40 mm/s Stellgeschwindigkeit.
• Bedienfeld (CP-E): Sonnenlichtlesbares Farbdisplay mit Doppeldrehknöpfen für manuelle Steuerung und vollautomatischen Betrieb.
• Kraftstoffeffizienz: Optimierter Trimmwinkel reduziert Widerstand und Verbrauch.
• Systemerweiterung: Unterstützt bis zu sechs Interzeptoren pro Verteilereinheit.
• Robuste Konstruktion: Wasserdicht, ölbeständig und zündgeschützt.
• Nahtlose Konnektivität: NMEA 2000-Integration mit externen Systemen.
• Updatefähige Software: Updates direkt über die Zipwake-Website.

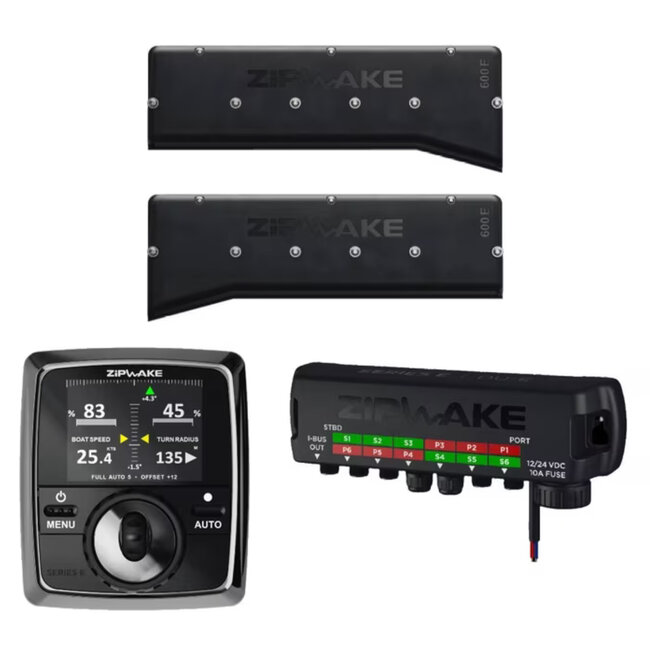

HAUPTKOMPONENTEN

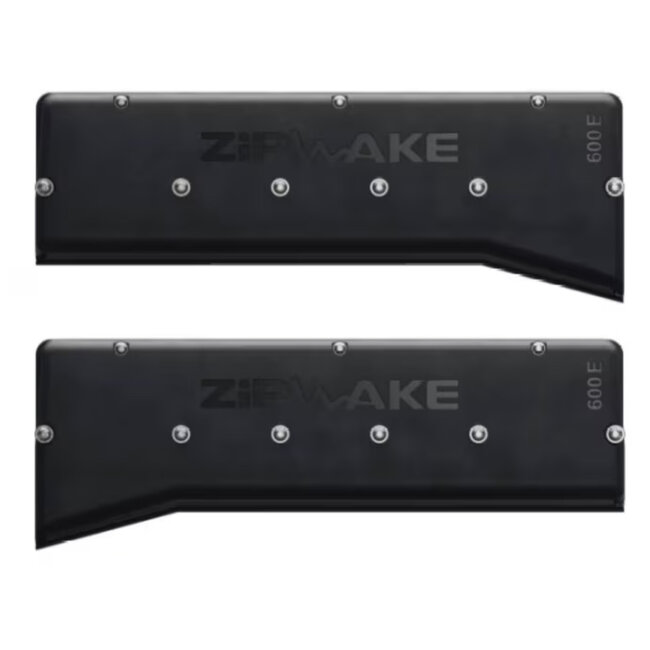

Chine-Interzeptoren (IT600-E Chine)

Zwei 600 mm lange Chine-Interzeptoren mit doppelt wirkenden, schnell reagierenden Servoantrieben. Entwickelt für große Schiffe mit schrägen Rumpfflächen, bieten sie starke Hubkraft und präzise Stabilisierung.

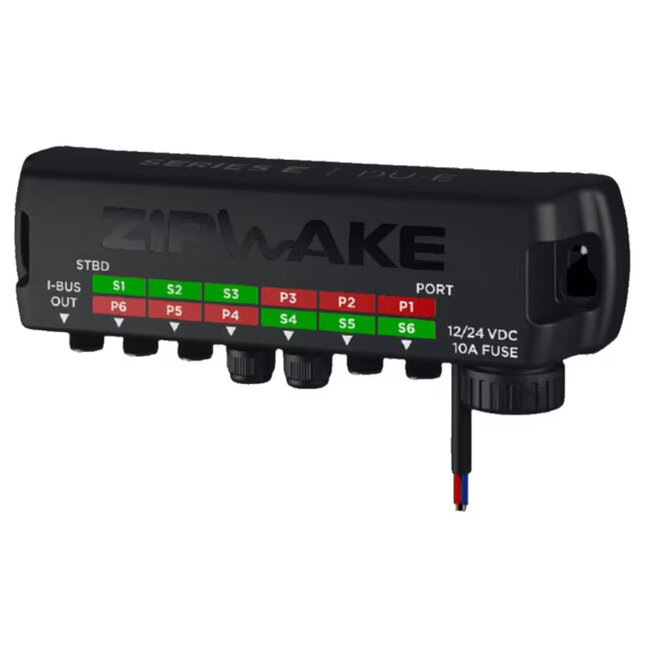

Verteilereinheit (DU-E)

Versorgt das System mit Strom und Konnektivität. Robuste, wasserdichte, ölbeständige und zündgeschützte Bauweise, geeignet für den Einbau unter Deck. Inklusive 4 m Stromkabel und integriertem Schutz. Unterstützt bis zu sechs Interzeptoren.

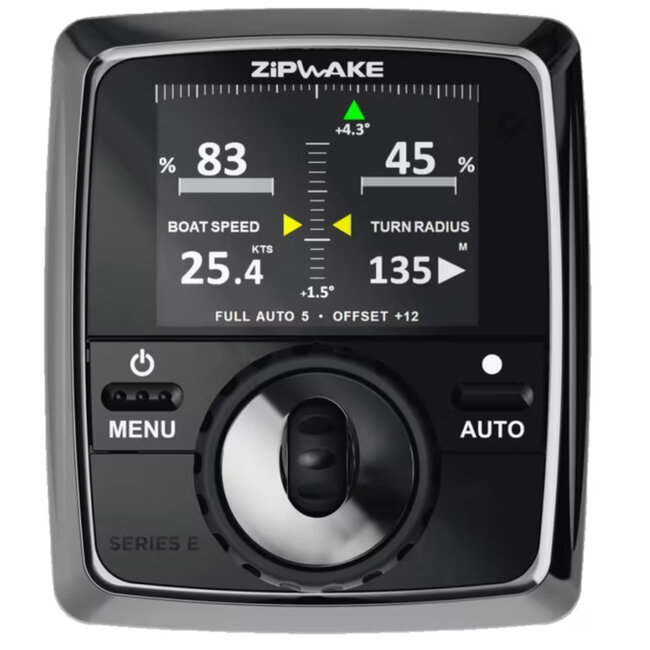

Bedienfeld (CP-E)

Farbdisplay, auch bei Sonnenlicht gut lesbar, mit großen, intuitiven Bedienelementen. Ermöglicht automatische Stabilisierung und manuelle Anpassungen mit Echtzeitdaten zu Geschwindigkeit, Pitch, Roll und Interzeptor-Positionen.

SPEZIFIKATIONEN

• Interzeptorlänge: 600 mm (23,6 in).
• Typ: Chine.
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 40 mm/s.
• Maximale Geschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Schiffslänge: Bis zu 30 m (100 ft).
• Spannung: 12–32 V DC.
• Leistungsaufnahme: Ca. 50 W max.
• Schutzklasse: IP68 (Interzeptoren), IP67 (DU-E, CP-E).
• Servo: Doppelte bürstenlose Servoantriebe.
• Konnektivität: NMEA 2000.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Kitbox Gewicht: Ca. 20–22 kg.

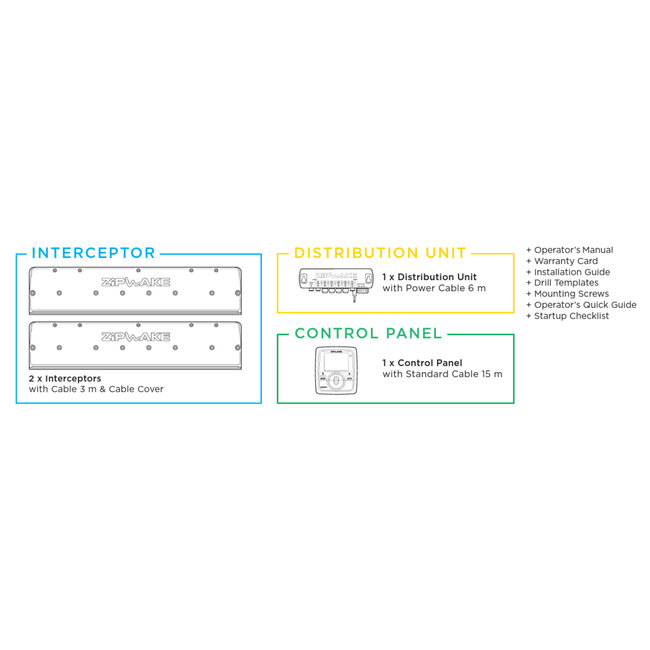

INHALT DES KITS

• 2 × Chine-Interzeptoren (600 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit E (DU-E) mit 4 m Stromkabel.
• 1 × Bedienfeld E (CP-E) mit Standardkabel.
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die 600 mm langen Chine-Interzeptoren sind für schräge Rumpfflächen optimiert und sorgen für starke Hubkraft und Stabilisierung. Montageplatten erleichtern die Installation, wasserdichte Kabeldurchführungen ermöglichen sichere Kabelführung ober- oder unterhalb der Wasserlinie. Das modulare System unterstützt bis zu sechs Interzeptoren pro DU-E.
