Zipwake Series 600S Integrator Module Gerade Kitbox Trimsystem

Das Zipwake Series S 600S Integrator Module Gerade Kitbox Trimsystem ist eine fortschrittliche dynamische Trimmkontrolllösung für Schiffe bis 15,5 m (50 ft) und Geschwindigkeiten bis 110 km/h (≈60 Knoten). Im Vergleich zu herkömmlichen Trimmklappensystemen bietet die Series S eine 5–10-mal schnellere Reaktion, höhere Hubkraft und eine einfachere Installation. Dieses Modell enthält 600 mm lange gerade Interzeptoren, die für präzise Pitch- und Rollkorrekturen bei Sport- und halbgewerblichen Booten entwickelt wurden.

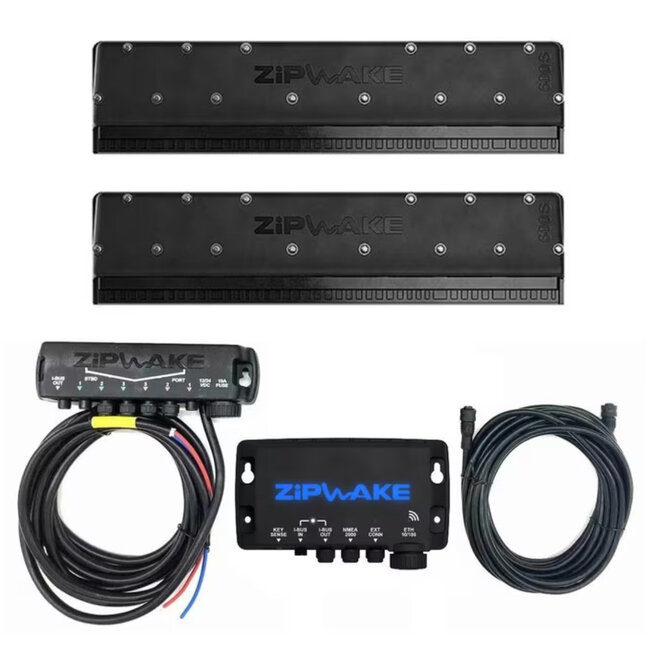

Das Kit kombiniert schnell reagierende Interzeptoren mit dem Integrator Module (IM-S) und einer robusten Verteilereinheit und bietet nahtlose Integration mit Multifunktionsdisplays (MFDs) und Smart-Geräten. Mit der drahtlosen Konnektivität über die Zipwake-App ermöglicht das System Echtzeitüberwachung, Konfiguration und Updates. Der vollautomatische Betrieb sorgt für kontinuierliche Stabilisierung, höhere Sicherheit, bessere Kraftstoffeffizienz und mehr Komfort an Bord.

MERKMALE

• Automatische Stabilisierung: Dynamische Korrektur von Pitch und Roll in Echtzeit mit integrierten Bewegungssensoren.
• Gerade Interzeptoren: 600 mm lange Interzeptoren sorgen für präzisen Auftrieb und effektive Stabilisierung.
• Integrator Module (IM-S): Nahtlose Integration mit MFDs, kabellose Konnektivität über die Zipwake-App.
• Hohe Reaktionsgeschwindigkeit: 60 mm Hub und schnelle Stellgeschwindigkeit für sofortige Trimmkorrekturen.
• Kraftstoffeffizienz: Optimierter Trimmwinkel reduziert Widerstand und Verbrauch.
• Systemerweiterung: Unterstützt bis zu sechs Interzeptoren pro Verteilereinheit.
• Robuste Bauweise: Wasserdicht, ölbeständig und zündgeschützt.
• Benutzerfreundlich: Aufgeräumtes Dashboard, optional bis zu 3 zusätzliche Bedienfelder.
• Updatefähige Software: Updates über Website oder App.

HAUPTKOMPONENTEN

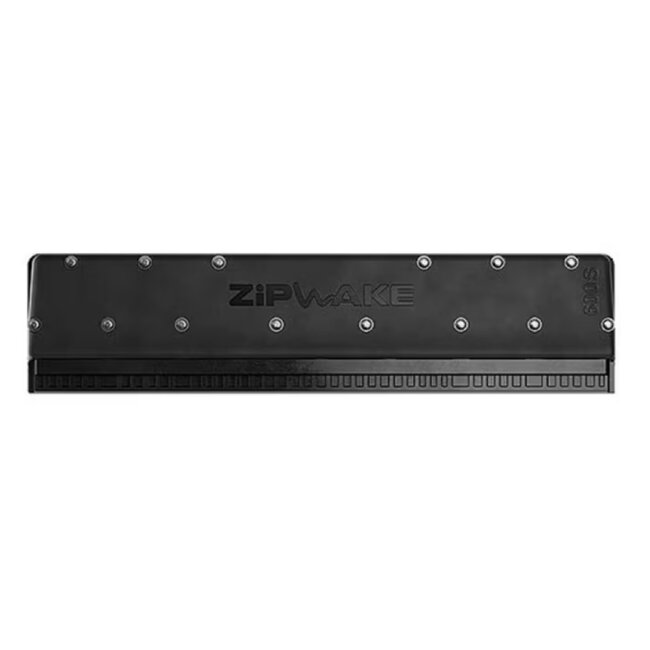

Gerade Interzeptoren (IT600-S Straight)

Zwei 600 mm lange Interzeptoren mit schnell reagierenden Einzelservoantrieben. Entwickelt für kleinere bis mittelgroße Gleiter, bieten sie präzise Pitch- und Rollkompensation und halten anspruchsvollen maritimen Bedingungen stand.

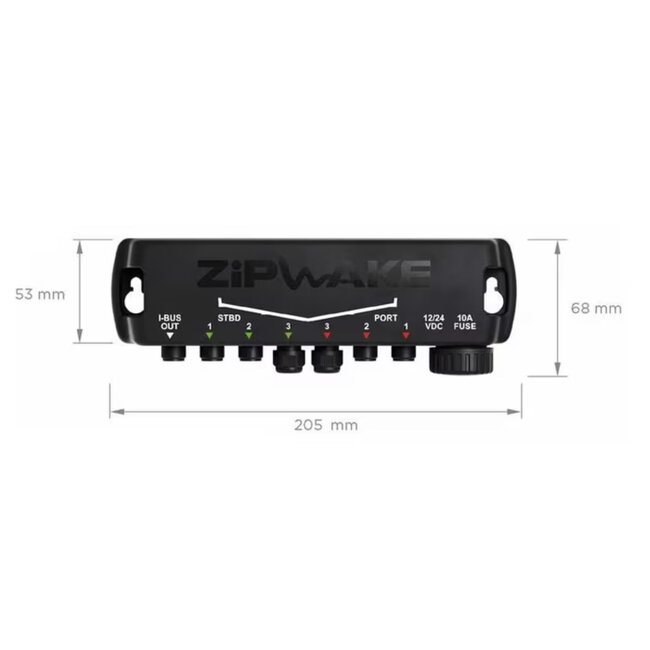

Verteilereinheit (DU-S)

Versorgt und verbindet alle Systemkomponenten. Wasserdicht, ölbeständig und zündgeschützt, für sichere Installation im Maschinenraum. Inklusive 4 m Stromkabel und integriertem Schutz. Unterstützt bis zu sechs Interzeptoren.

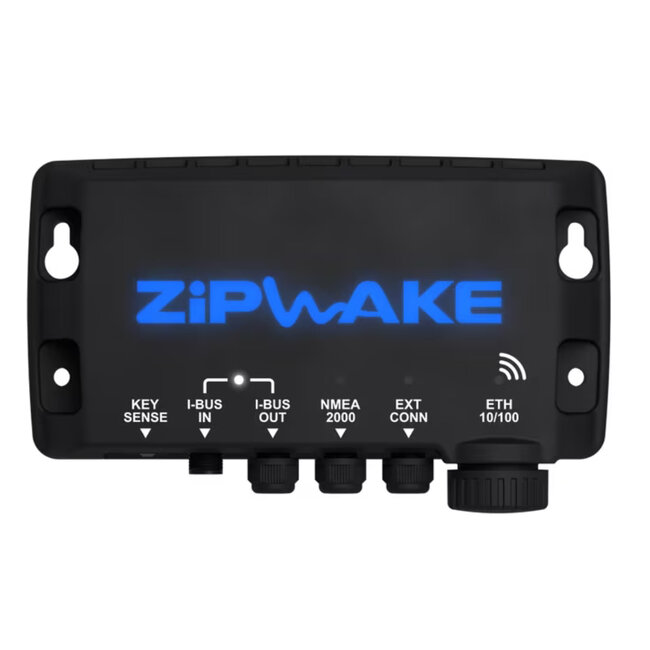

Integrator Module (IM-S)

Kompaktes, wasserdichtes Modul, das das Zipwake-System mit MFDs und Smart-Geräten verbindet. Ausgestattet mit RGB-LED-Statusanzeigen, CAN-Bus-Schnittstelle und drahtloser Konnektivität. Ermöglicht Überwachung, Steuerung und Updates über die Zipwake-App.

SPEZIFIKATIONEN

• Interzeptorlänge: 600 mm (23,6 in).
• Typ: Gerade.
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 30 mm/s.
• Maximale Geschwindigkeit: Bis 60 Knoten (≈110 km/h).
• Schiffslänge: Bis 15,5 m (50 ft).
• Spannung: 12–32 V DC.
• Leistungsaufnahme: Ca. 25 W max.
• Schutzklasse: IP68 (Interzeptoren), IP67 (DU-S, IM-S).
• Servo: Einzelner bürstenloser Servo.
• Konnektivität: NMEA 2000, CAN-Bus, kabellos über App.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Kitbox Gewicht: Ca. 18–20 kg.

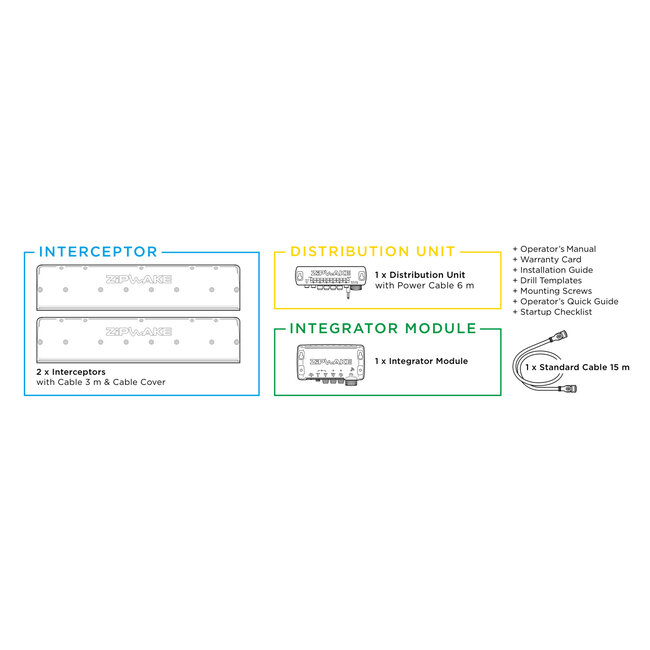

INHALT DES KITS

• 2 × Gerade Interzeptoren (600 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit S (DU-S) mit 4 m Stromkabel.
• 1 × Integrator Module (IM-S).
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die Interzeptoren sollten symmetrisch am Spiegel installiert werden, wobei die mitgelieferten Bohrschablonen für präzise Ausrichtung verwendet werden. Achte darauf, dass die Blätter bündig mit der Rumpfoberfläche sitzen. Die Verteilereinheit sollte in einem trockenen, zugänglichen Bereich montiert werden, mit genügend Platz für Kabelzuführung. Falls Kabel durch die Rumpfwand geführt werden, sind wasserdichte Dichtungen zwingend erforderlich. Das IM-S kann hinter dem Armaturenbrett, auf der Flybridge oder im Maschinenraum montiert werden und benötigt nur ein einziges Ethernet-Kabel zum MFD.

BROSCHÜREN

• Zipwake Series S Broschüre
• Zipwake Series S Produktspezifikationen
• Zipwake Series S Installationshandbuch
• Zipwake Funktionsweise Video
