Zipwake Series 300S Integrator Module Gerade Kitbox Trimsystem

Das Zipwake Series S 300S Integrator Module Gerade Kitbox Trimsystem ist eine dynamische Trimmkontrolllösung für Schiffe bis 15,5 m (50 ft) und Geschwindigkeiten bis zu 110 km/h (≈60 Knoten). Als Teil der kompakten Series S ist es speziell für kleinere und mittelgroße Sport- und Halbgewerbebooten optimiert und bietet schnelle Reaktion und effiziente Stabilisierung. Diese Version kombiniert schnell reagierende gerade Interzeptoren mit dem fortschrittlichen Integrator Module (IM-S), das eine nahtlose Integration mit Multifunktionsdisplays (MFDs) und Smart-Geräten ermöglicht. Das IM-S sorgt für eine intuitive Bedienung, kabellose Konnektivität und ein aufgeräumtes Armaturenbrett, während die Interzeptoren aktiv Rollen und Stampfen minimieren und so Stabilität, Komfort, Kraftstoffeffizienz und Sicherheit verbessern.

MERKMALE

• Dynamische Stabilisierung: Vollautomatische Steuerung von Stampfen und Rollen mit integriertem GPS, Gyro- und Beschleunigungssensoren.
• Verbesserte Manövrierfähigkeit: Optimiert Steuer- und Drehverhalten für mehr Sicherheit.
• Nahtlose MFD-Integration: Direkte Verbindung mit mehreren Multifunktionsdisplays und Navigationssystemen.
• Kabellose Konnektivität: Konfiguration, Überwachung und Updates über die Zipwake-App auf Smartphones und Tablets.
• Kompaktes IM-S Design: Kaum größer als eine Postkarte, einfach hinter dem Steuerstand, auf der Flybridge oder im Maschinenraum installierbar.
• Flexible Steuerung: Unterstützt bis zu drei zusätzliche Bedienfelder parallel zu MFDs.
• Systemerweiterung: Kompatibel mit bis zu sechs Series-S-Interzeptoren ohne zusätzliche Anschlüsse oder Stromversorgungen.
• NMEA-2000-Kompatibilität: Einfache Integration in Bordnetzwerke und externe Geräte.
• Wasserdichtes Gehäuse: IM-S und Interzeptoren sind vollständig geschützt für langfristigen Einsatz.
• Updatefähige Software: Updates verfügbar über die Zipwake-App.

HAUPTKOMPONENTEN

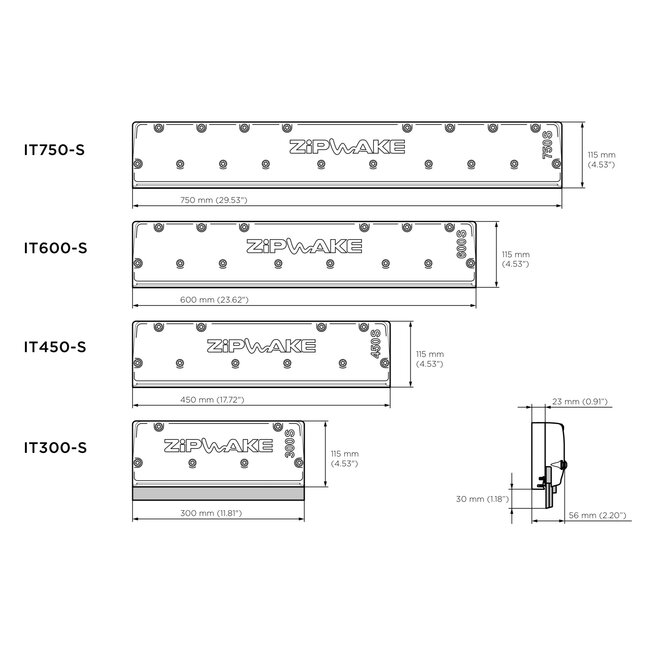

Gerade Interzeptoren (IT300-S)

Zwei gerade Interzeptoren mit je 300 mm Länge, ausgestattet mit Single-Servo-Aktuatoren für schnelle und präzise Blattbewegungen. Ihre kompakte Größe und robuste Bauweise machen sie ideal für kleinere Sport- und Halbgewerbebooten und sorgen für effiziente Reduzierung von Rollen und Stampfen.

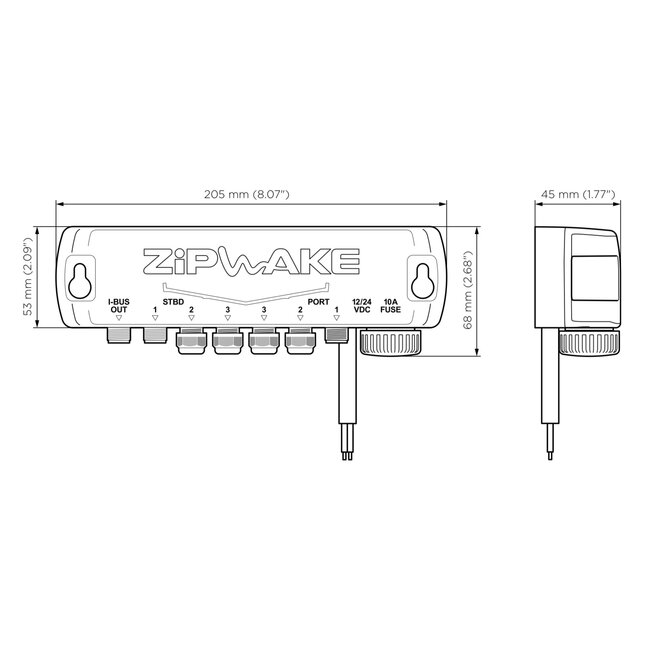

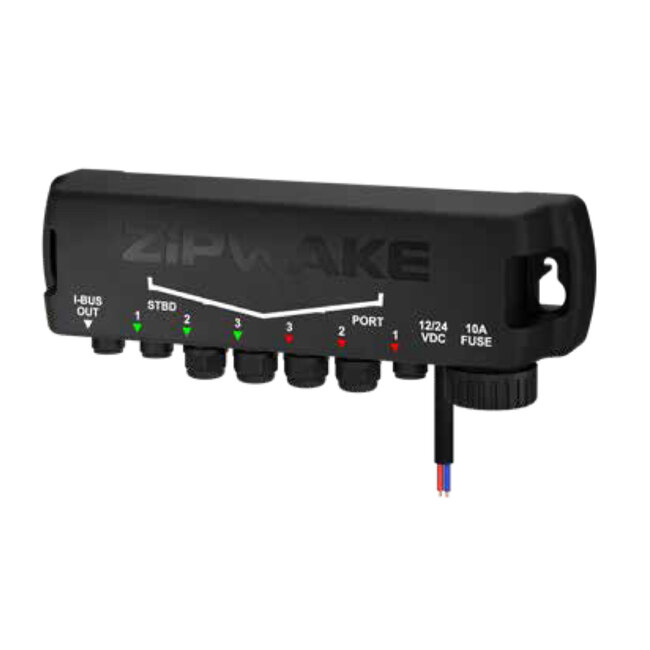

Verteilereinheit (DU-S)

Versorgt das System mit Strom und Konnektivität. Wasserdicht, ölbeständig und zündgeschützt, geeignet für den sicheren Einbau unter Deck. Inklusive 4 m Stromkabel und integriertem elektrischen Schutz.

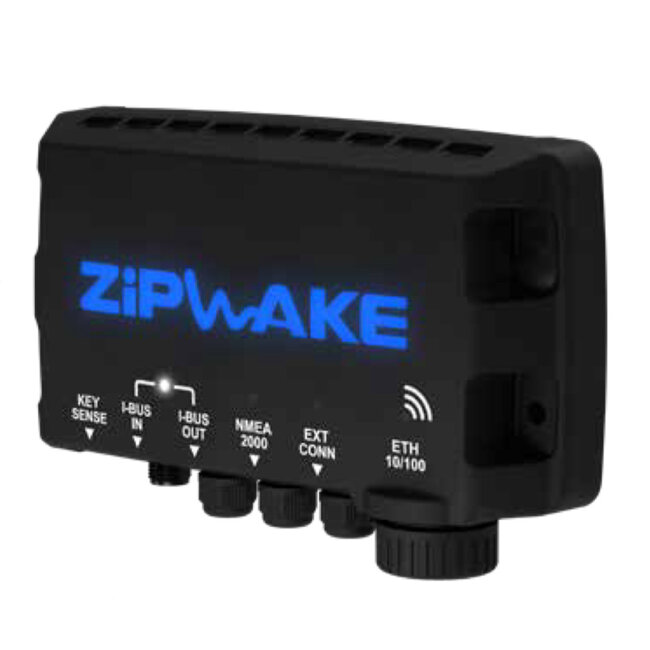

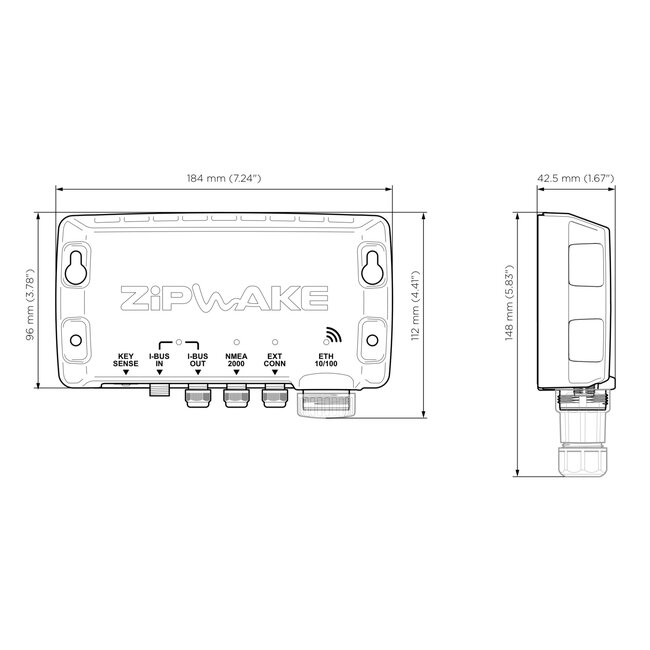

Integrator Module (IM-S)

Die zentrale Schnittstelle des Kits, ersetzt das Standard-Bedienfeld. Es verbindet das System nahtlos mit MFDs und mobilen Geräten, ermöglicht kabellose Steuerung, Software-Updates und Systemkonfiguration. Unterstützt mehrere Bedienfelder und verwaltet Installationen mit 1 bis 6 Interzeptoren.

SPEZIFIKATIONEN

• Klingenlänge: 300 mm (11,8 in).
• Hub: 30 mm (1,2 in).
• Stellgeschwindigkeit: 20 mm/s.
• Maximale Schiffsgeschwindigkeit: Bis zu 110 km/h (≈60 Knoten).
• Geeignete Schiffslänge: Bis zu 15,5 m (50 ft).
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Ca. 25 W max.
• Schutzart: IP68 (Interzeptoren), IP67 (Verteilereinheit, IM-S).
• Konnektivität: NMEA 2000, CAN-Bus, Ethernet.
• Kabellose Schnittstelle: Unterstützt (über Zipwake-App).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 12–15 kg (je nach Konfiguration).

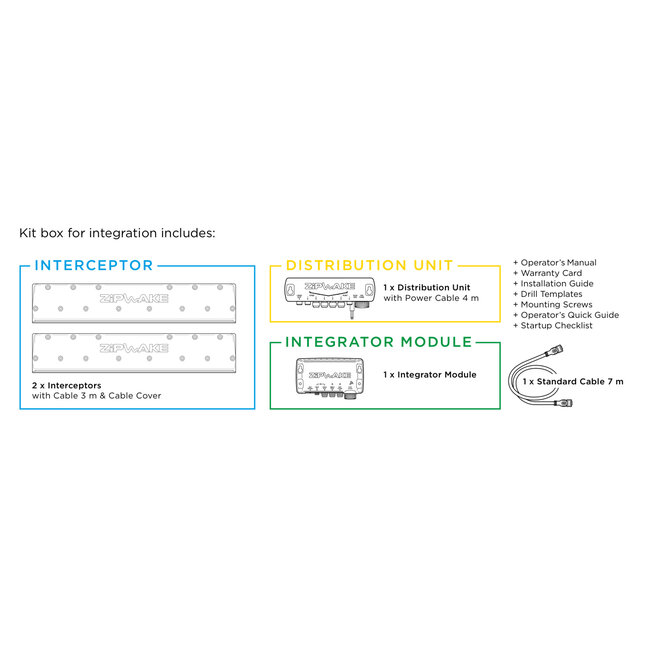

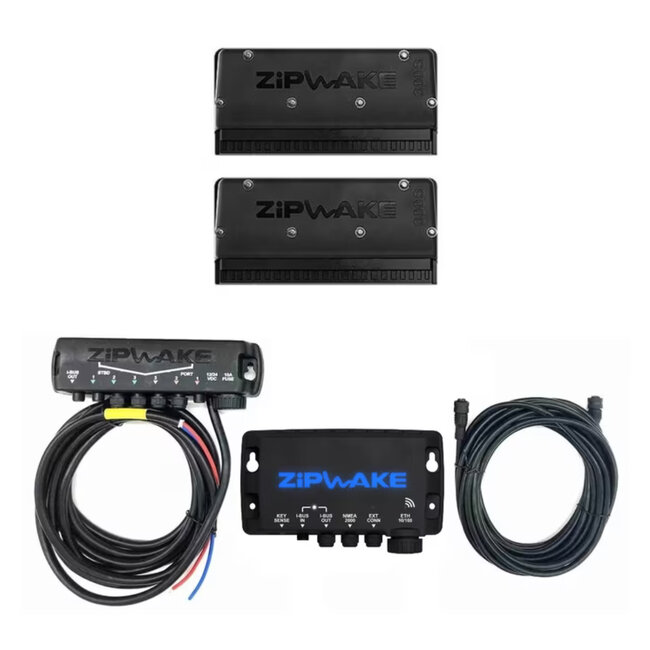

INHALT DES KITS

• 2 × Gerade Interzeptoren (300 mm) mit 3 m Kabeln und Kabelabdeckungen.
• 1 × Verteilereinheit S (DU-S) mit 4 m Stromkabel.
• 1 × Integrator Module (IM-S).
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die Interzeptoren sind mit integrierten Montageplatten für eine sichere Installation ausgestattet, und optionale wasserdichte Kabeldurchführungen ermöglichen eine sichere Verlegung ober- oder unterhalb der Wasserlinie. Das IM-S ist kompakt und lässt sich einfach hinter Armaturenbrettern, Flybridges oder in Maschinenräumen installieren. Sein modulares Design erlaubt die Erweiterung auf bis zu sechs Interzeptoren pro Verteilereinheit und bietet damit Flexibilität für unterschiedliche Bootsaufbauten. Eine korrekte Abdichtung der Rumpfdurchführungen ist entscheidend, um die Wasserdichtigkeit zu gewährleisten.

BROSCHÜREN

• Zipwake Series S Broschüre
• Zipwake Series S Produktspezifikationen
• Zipwake Series S Installationshandbuch
