Zipwake Series 450S Integrator Module Straight Kitbox Trimsystem

Das Zipwake Series S 450S Integrator Module Straight Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung für Schiffe bis 15,5 m (50 ft) und Geschwindigkeiten bis zu 60 Knoten (≈110 km/h). Als Teil der Series S führt es gerade Interzeptoren ein, die eine schnelle Reaktion und starke Stabilisierung für mittelgroße Boote ermöglichen. Mit dem fortschrittlichen Integrator Module (IM-S) sorgt dieses Kit für nahtlose Integration mit Multifunktionsdisplays (MFDs) und Smart-Geräten und hält das Armaturenbrett sauber und übersichtlich.

Das Integrator Module verbindet das Zipwake-System direkt mit mehreren MFDs und ermöglicht kabellosen Zugriff über die Zipwake-App zur Überwachung, Konfiguration und Aktualisierung. Kompakt, wasserdicht und einfach zu installieren, unterstützt das IM-S bis zu drei zusätzliche Bedienfelder und verwaltet bis zu sechs Interzeptoren in einem System. Zusammen mit den schnell reagierenden geraden Interzeptoren bietet das 450S IM Kit unvergleichliche Stabilität, Effizienz und Komfort.

MERKMALE

• Automatische Stabilisierung: Dynamische Pitch- und Rollkorrektur mit integrierten Bewegungssensoren, GPS und Magnetkompass.
• Gerade Interzeptoren: 450 mm lange Interzeptoren liefern starke Hubkraft und Stabilisierung für vielseitige Rumpfformen.
• Hohe Leistung: Schnelle Reaktion, 5–10× schneller als herkömmliche Trimmklappen.
• Integrator Module (IM-S): Nahtlose MFD-Integration, kabellose Konnektivität und intuitive 3D-Steuerung.
• Armaturenbrett-Effizienz: Hält Steuerpulte übersichtlich und unterstützt bis zu drei zusätzliche Bedienfelder.
• Kabellose Konnektivität: Konfigurieren, überwachen und aktualisieren über die Zipwake-App.
• Komfort und Sicherheit: Reduziert aktiv Rollen und Stampfen für ruhigeres und sichereres Navigieren.
• Kraftstoffeffizienz: Optimierter Trimm reduziert Widerstand und senkt den Verbrauch.
• Robustes Design: Wasserdicht, ölbeständig und zündgeschützt für harten Einsatz.
• Erweiterbares System: Unterstützt bis zu sechs Interzeptoren pro DU-S.
• Updatefähige Software: Updates kabellos oder über die Zipwake-Website.

HAUPTKOMPONENTEN

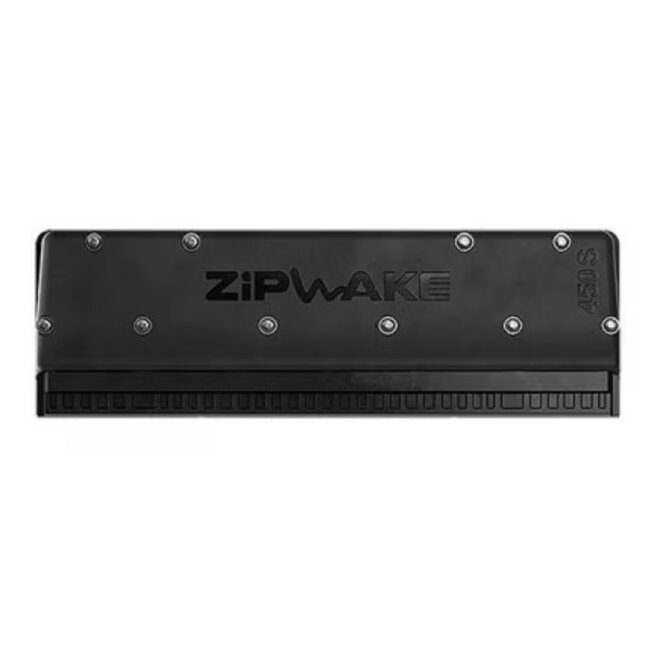

Gerade Interzeptoren (IT450-S Straight)

Zwei 450 mm lange gerade Interzeptoren mit schnell reagierenden Servoantrieben. Entwickelt für verschiedene Rumpftypen, liefern sie starken Hub und effektive Stabilisierung auch bei hoher Geschwindigkeit.

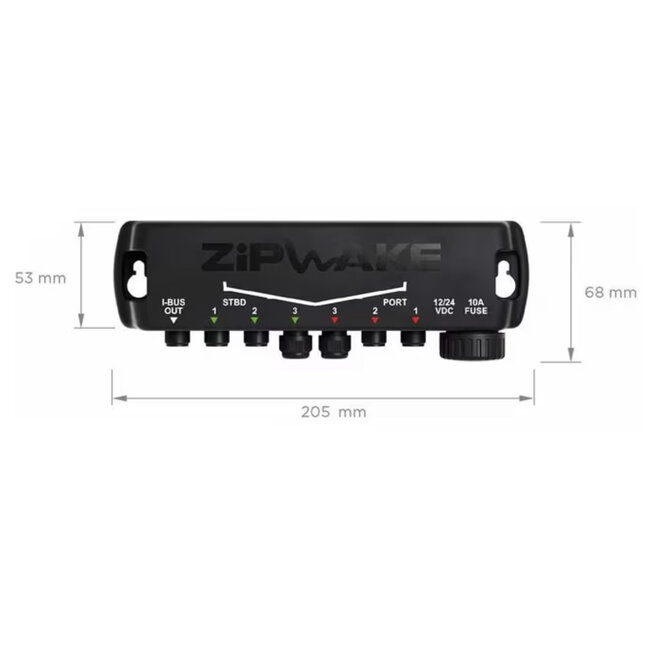

Verteilereinheit (DU-S)

Zentrale Strom- und Konnektivitätseinheit. Robust, wasserdicht, ölbeständig und zündgeschützt, für Maschinenräume geeignet. Unterstützt bis zu drei Interzeptoren, erweiterbar auf sechs. Inklusive 4 m Stromkabel und Schutzsicherung.

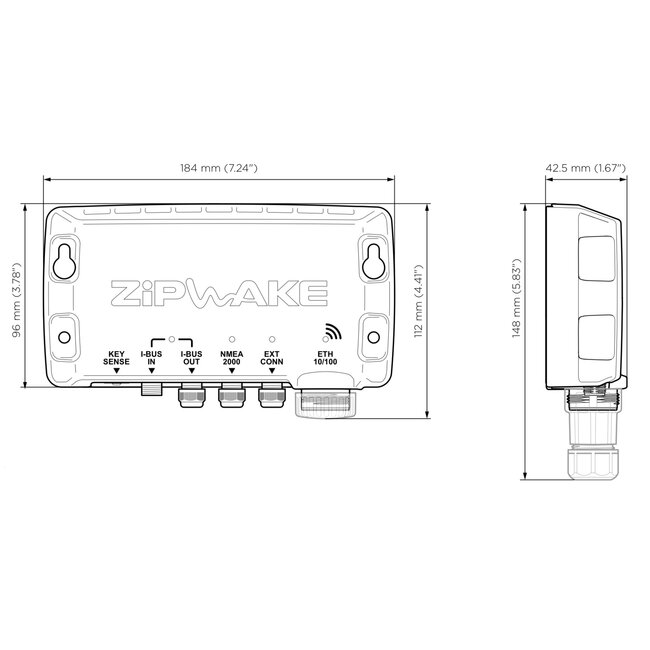

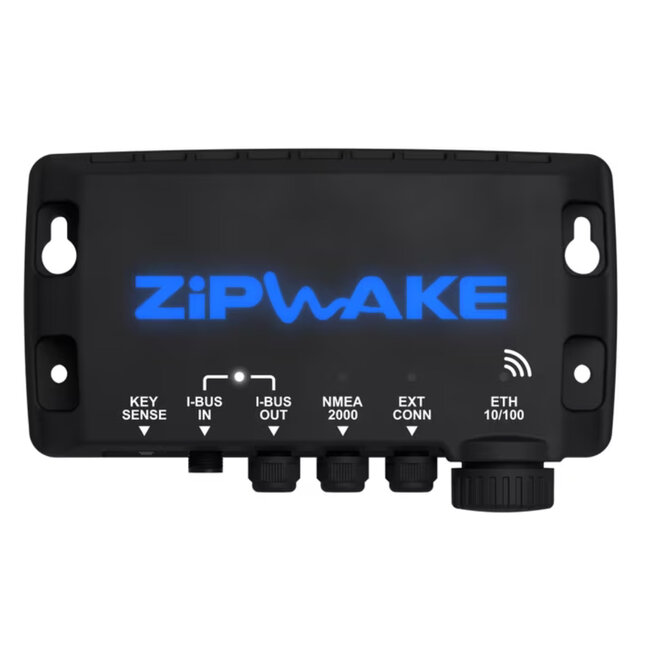

Integrator Module (IM-S)

Kompakt und effizient integriert das IM-S das Zipwake-System mit MFDs und externen Geräten über NMEA 2000 und CAN-Bus. Kabelloser Zugriff ermöglicht vollständige Überwachung, Konfiguration und Updates über die Zipwake-App. Unterstützt bis zu drei zusätzliche Bedienfelder.

SPEZIFIKATIONEN

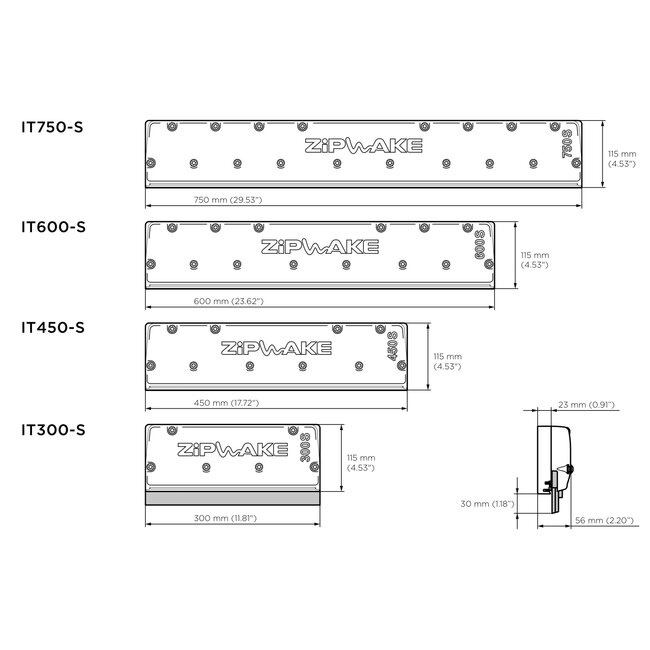

• Interzeptorlänge: 450 mm (17,7 in).
• Interzeptortyp: Gerade.
• Hub: 30 mm (1,2 in).
• Stellgeschwindigkeit: 20 mm/s.
• Maximale Schiffsgeschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Geeignete Schiffslänge: Bis zu 15,5 m (50 ft).
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Ca. 25 W max.
• Schutzart: IP68 (Interzeptoren), IP67 (DU-S, IM-S).
• Servotyp: Schnell reagierende Servoantriebe.
• Konnektivität: NMEA 2000, CAN-Bus, Ethernet.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 15–18 kg (abhängig von Konfiguration).

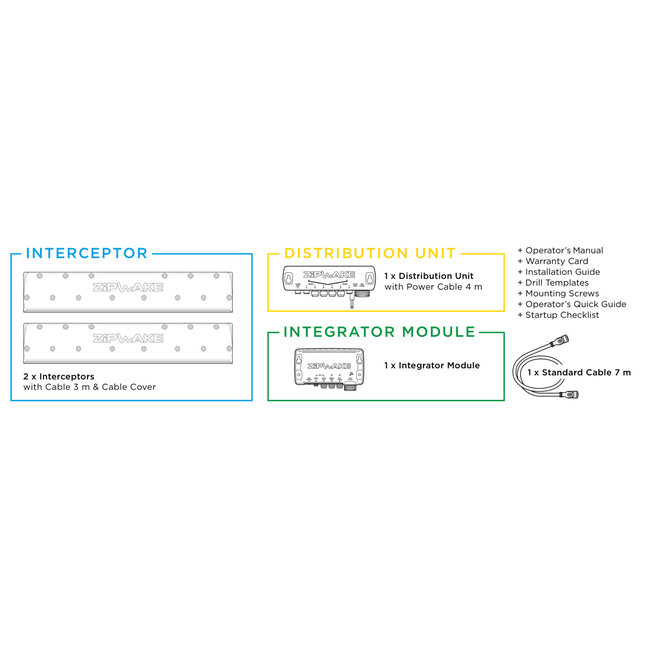

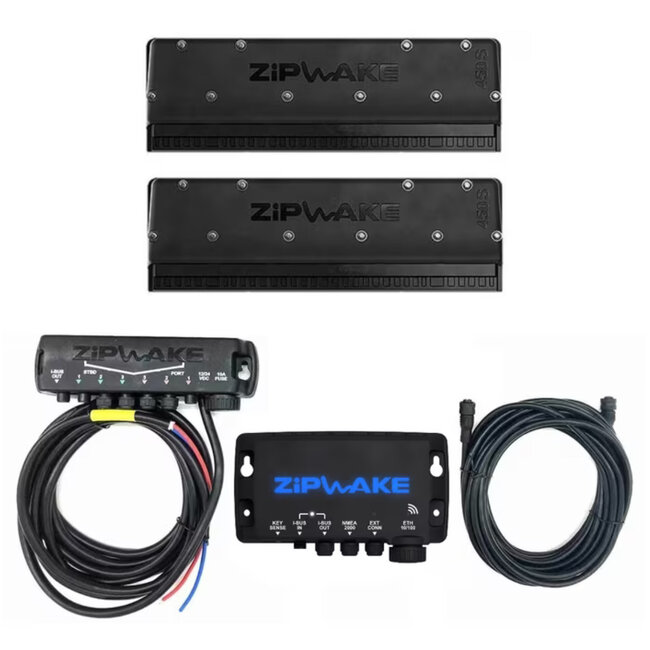

INHALT DES KITS

• 2 × Gerade Interzeptoren (450 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit S (DU-S) mit 4 m Stromkabel.
• 1 × Integrator Module (IM-S).
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die 450 mm langen geraden Interzeptoren sind vielseitig und für verschiedene Rumpfformen geeignet und bieten präzisen Hub und Stabilisierung. Integrierte Montageplatten vereinfachen die Installation, während wasserdichte Kabeldurchführungen sichere Kabelführung ober- oder unterhalb der Wasserlinie ermöglichen. Das kompakte IM-S kann hinter Armaturen oder in Maschinenräumen installiert werden und benötigt nur ein einziges Ethernet-Kabel für die MFD-Verbindung.
