Zipwake Series 400E Chine Kitbox Trimsystem

Das Zipwake Series E 400E Chine Kitbox Trimsystem ist eine hochleistungsfähige dynamische Trimmkontrolllösung für Schiffe bis 30 m (100 ft) und Geschwindigkeiten bis zu 60 Knoten (≈110 km/h). Als Teil der Series E verfügt es über Dual-Servo-Chine-Interzeptoren, die für Rümpfe mit scharfen Kanten oder Winkelflächen entwickelt wurden und im Vergleich zu herkömmlichen Trimmklappen eine überlegene Hubkraft und schnellere Reaktion bieten. Mit einem längeren Hub von 60 mm und einer Stellgeschwindigkeit von 40 mm/s sorgt das System für starke Hubkraft, weniger Widerstand sowie verbesserten Komfort, Sicherheit und Kraftstoffeffizienz.

Dieses Kit enthält 400 mm lange Chine-Interzeptoren, eine robuste Verteilereinheit und ein benutzerfreundliches Bedienfeld mit integriertem GPS, Gyro- und 3D-Beschleunigungssensoren. Entwickelt für den maritimen Schwerlastbetrieb, bietet das System vollautomatische Stabilisierung, nahtlose NMEA-2000-Konnektivität, modulare Erweiterbarkeit und updatefähige Software – eine zuverlässige und zukunftssichere Lösung für anspruchsvolle Schiffe.

MERKMALE

• Automatische Stabilisierung: Integriertes GPS, 3D-Gyro und Beschleunigungssensoren sorgen für kontinuierliche Pitch- und Rollkorrektur.
• Hohe Leistung: 5–10 Mal schneller als herkömmliche Trimmklappen, mit stärkerer Hubkraft.
• Chine-Interzeptor-Design: 400 mm Chine-Interzeptoren, speziell für Rümpfe mit Winkelflächen entwickelt.
• Komfort und Sicherheit: Reduziert aktiv Rollen und Stampfen für ruhigeres, sichereres Navigieren.
• Kraftstoffeffizienz: Optimierter Trimmwinkel reduziert Widerstand und Kraftstoffverbrauch.
• NMEA-2000-Konnektivität: Nahtlose Integration mit bordeigenen Navigationssystemen.
• Erweiterbares System: Unterstützt bis zu sechs Series-E-Interzeptoren pro Verteilereinheit.
• Benutzerfreundliche Bedienung: Bedienfeld mit sonnenlichtablesbarem Farbdisplay und intuitiven Drehknöpfen.
• Robuste Konstruktion: Wasserdichte, ölbeständige und zündgeschützte Komponenten.
• Updatefähige Software: Updates direkt über die Zipwake-Website verfügbar.

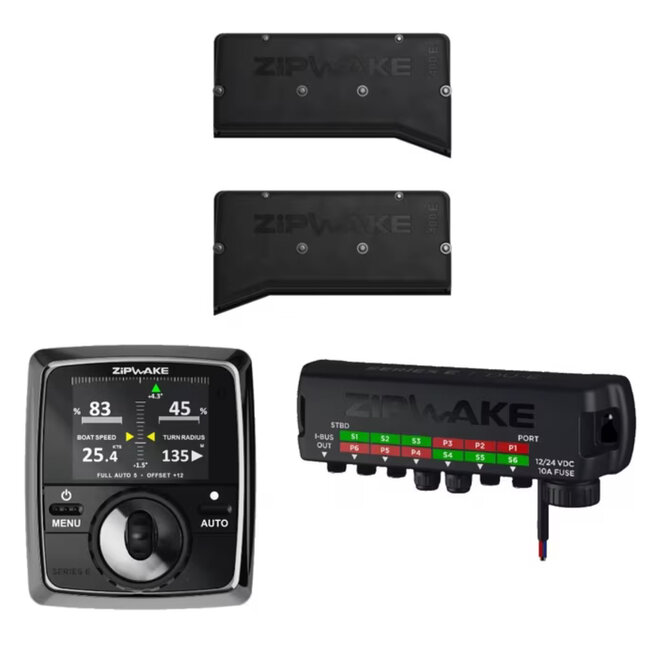

HAUPTKOMPONENTEN

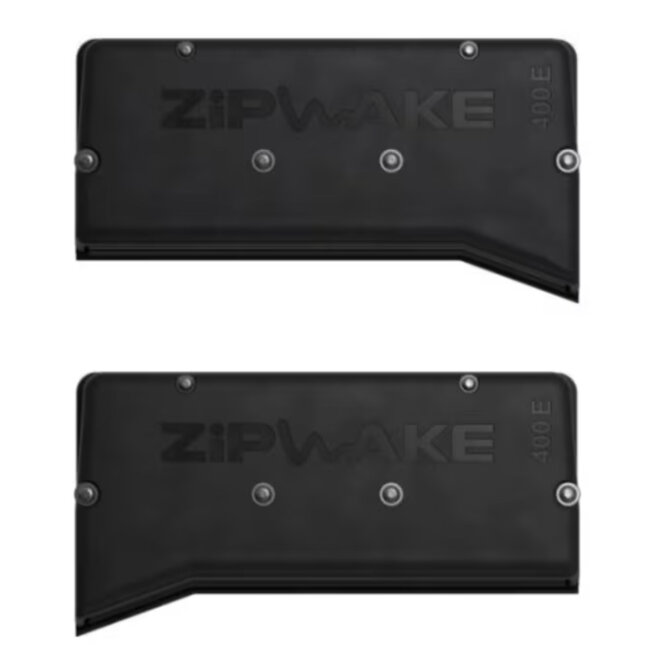

Chine-Interzeptoren (IT400-E Chine)

Zwei 400 mm lange Chine-Interzeptoren, entwickelt für Rümpfe mit scharfen Kanten oder Winkelflächen. Mit Dual-Servo-Aktuatoren ausgestattet, bieten sie einen Hub von 60 mm und eine Stellgeschwindigkeit von 40 mm/s für präzise Steuerung auch bei hoher Geschwindigkeit und Belastung.

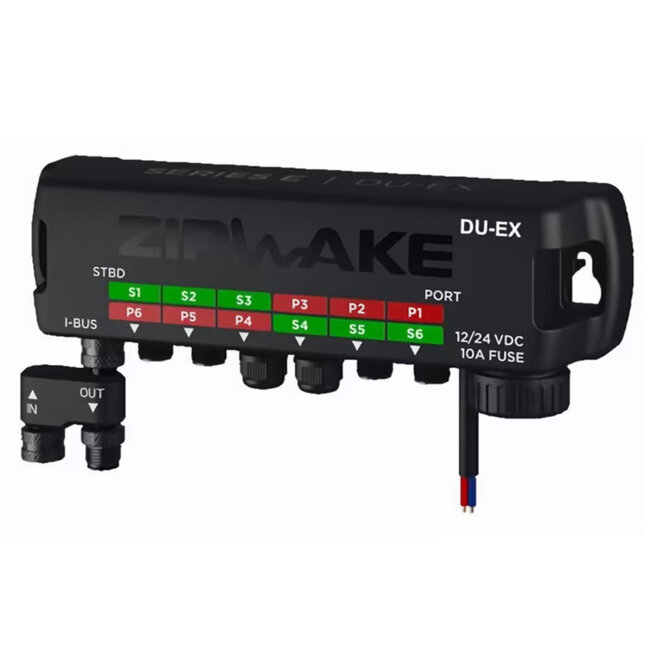

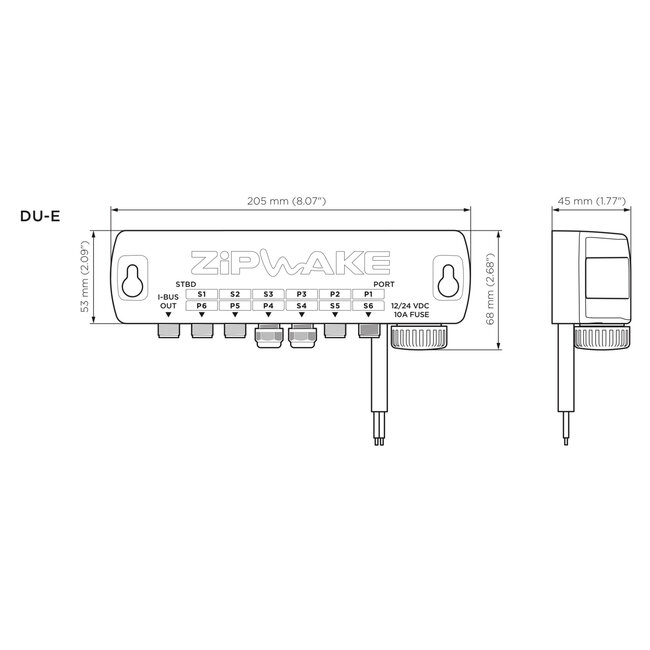

Verteilereinheit (DU-E)

Versorgt das System mit Strom und Konnektivität. Robust, wasserdicht, ölbeständig und zündgeschützt, geeignet für die Installation in Maschinenräumen. Versorgt bis zu drei Series-E-Interzeptoren, mit Erweiterungseinheiten für bis zu sechs. Inklusive 4 m Stromkabel und integriertem Schutz.

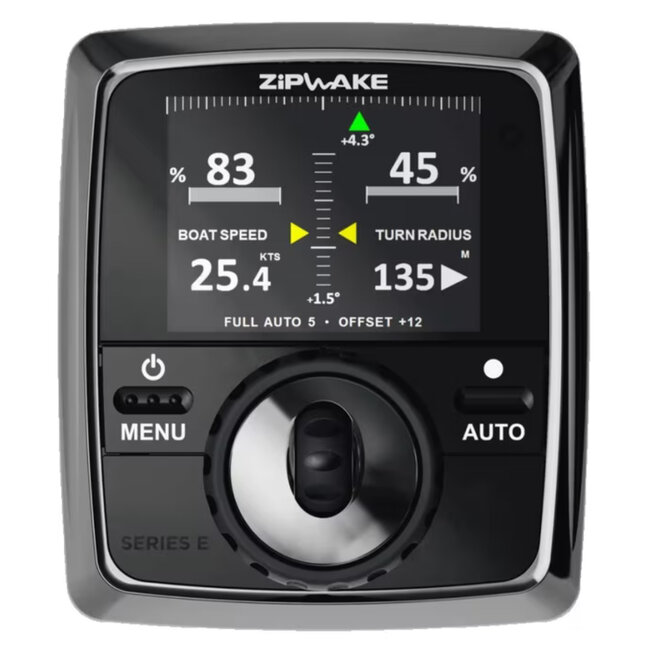

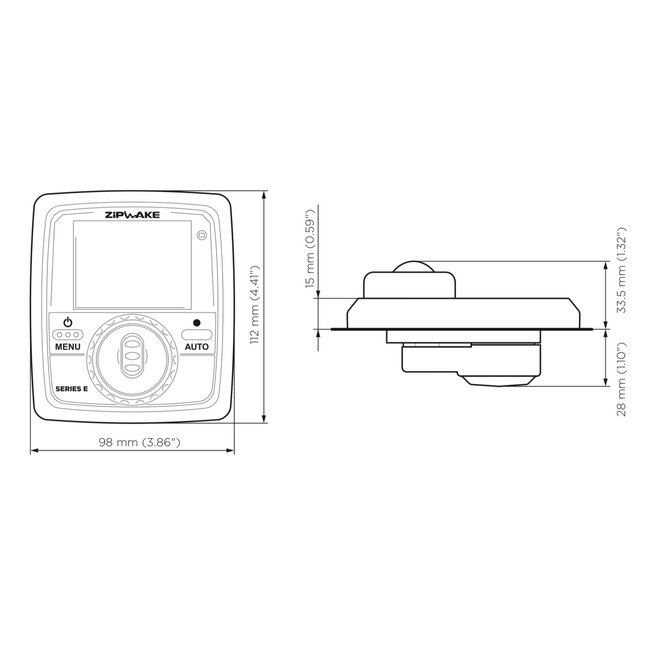

Bedienfeld (CP-E)

Ein großes, sonnenlichtablesbares Farbdisplay mit zwei Steuerknöpfen, das einfache manuelle Anpassungen und Echtzeit-Schiffsdaten ermöglicht. Integrierte GPS-, Gyro- und Beschleunigungssensoren ermöglichen vollautomatischen Betrieb und dynamische Stabilisierung von Pitch und Roll.

SPEZIFIKATIONEN

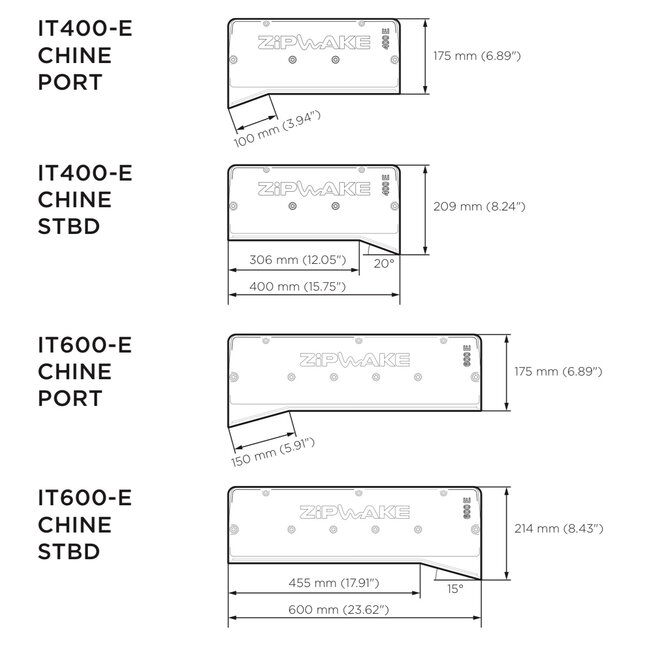

• Interzeptorlänge: 400 mm (15,7 in).
• Interzeptortyp: Chine (für Rümpfe mit Winkelflächen).
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 40 mm/s (Dual-Servo).
• Maximale Schiffsgeschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Geeignete Schiffslänge: Bis zu 30 m (100 ft).
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Ca. 50 W max.
• Schutzart: IP68 (Interzeptoren), IP67 (DU-E, CP-E).
• Servotyp: Dual-Servo, eintauchbar.
• Konnektivität: NMEA 2000, CAN-Bus.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 20–25 kg (abhängig von Konfiguration).

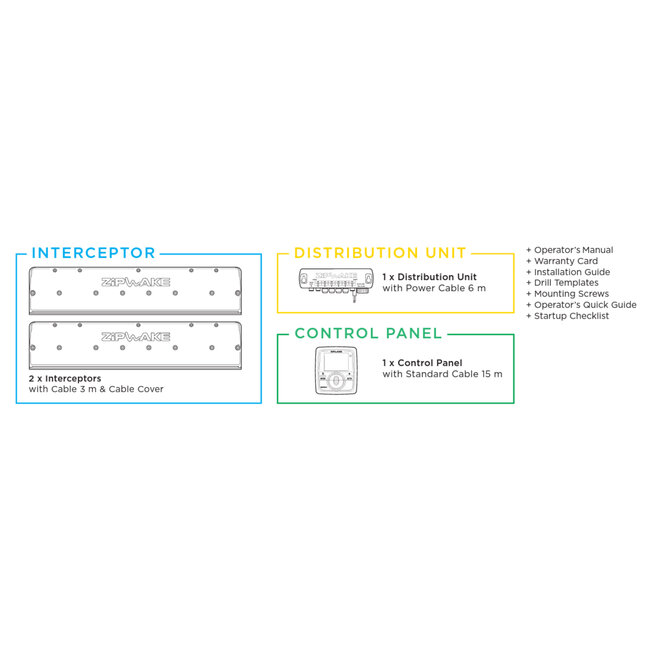

INHALT DES KITS

• 2 × Chine-Interzeptoren (400 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit E (DU-E) mit 4 m Stromkabel.
• 1 × Bedienfeld E (CP-E) mit Standardkabel.
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die Chine-Interzeptoren sind für Rümpfe mit Winkelflächen entwickelt und gewährleisten effiziente Passform und hydrodynamische Leistung. Integrierte Montageplatten vereinfachen die Installation, während optionale wasserdichte Kabeldurchführungen eine sichere Kabelführung ober- oder unterhalb der Wasserlinie ermöglichen. Das modulare Design unterstützt bis zu sechs Interzeptoren pro DU-E, was flexible Konfigurationen für größere Schiffe erlaubt. Eine korrekte Abdichtung der Rumpfdurchführungen ist entscheidend für Wasserdichtigkeit und Zuverlässigkeit.
