Professionelles Chine-Trimmsystem für Boote bis 30 m. Zipwake 400E mit Dual-Servo-Interzeptoren stabilisiert Rollen und Stampfen, reduziert Widerstand und Verbrauch und verbessert Komfort und Sicherheit bei hoher Geschwindigkeit. Lesen Sie mehr.
Das Zipwake Serie 400E Chine Kitbox Trimsystem ist ein professionelles, vollautomatisches Trimm- und Stabilisierungssystem für Boote bis zu 30 m (100 ft) Länge und Geschwindigkeiten bis zu 60 Knoten. Als Teil der Series E bietet es größere, schnellere und robustere Interzeptoren als die Serie S und ist somit ideal für schwerere und leistungsstarke Boote.
Die Chine-Ausführung ist speziell für schräge Rumpfbereiche konzipiert und sorgt für eine präzise Roll- und Nickkompensation bei V- und Mehrrumpfbooten. Mit einem Hubweg von 60 mm, einer Blattgeschwindigkeit von 40 mm/s und einer Dual-Servo-Technologie bietet das System eine höhere Hubkraft, schnellere Reaktion und effizientere Fahrleistung. Das Ergebnis ist ein ruhigeres, sichereres und kraftstoffsparenderes Fahrerlebnis.
Chine-optimiertes Design: Entwickelt für schräge Rumpfflächen mit präziser Hub- und Rollkontrolle.
Hochleistungsbetrieb: Doppelte Servoantriebe für schnelle und genaue Bewegungen bei Geschwindigkeiten bis zu 60 Knoten.
Automatische Stabilisierung: Permanente Roll- und Trimmkorrektur für mehr Komfort und Sicherheit.
Kraftstoffeffizienz: Reduziert Widerstand und Wellenbildung, spart Kraftstoff.
Robuste, wasserdichte Konstruktion: IP68-Interzeptoren und IP67-Elektronik für zuverlässigen Betrieb.
Erweiterbares System: DU-E unterstützt bis zu drei Interzeptoren, mit DU-EX bis zu sechs.
Einfache Installation: Inklusive aller Kabel, Schablonen und Befestigungselemente.

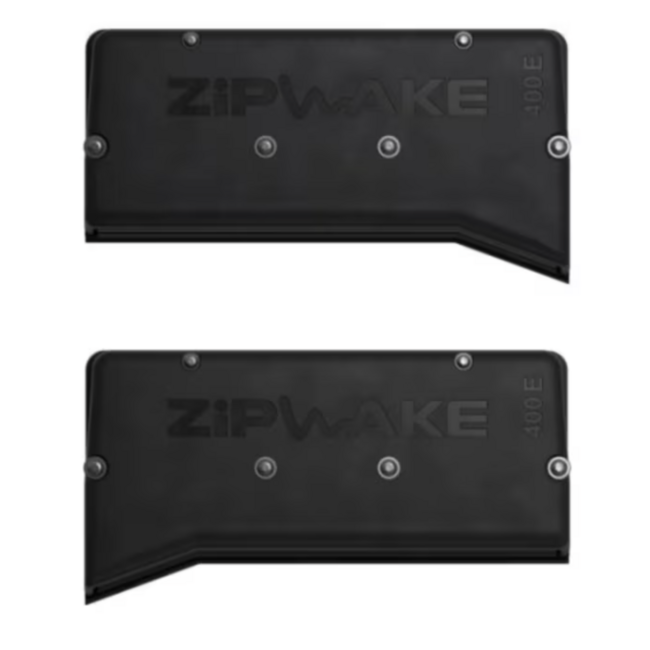

Chine-Interzeptoren (IT400-E Chine)
Zwei 400 mm lange Interzeptoren für schräge Rumpfflächen. Mit dualen bürstenlosen Servomotoren für schnelle Blattbewegung und hohe Hubkraft, auch bei hohen Geschwindigkeiten.

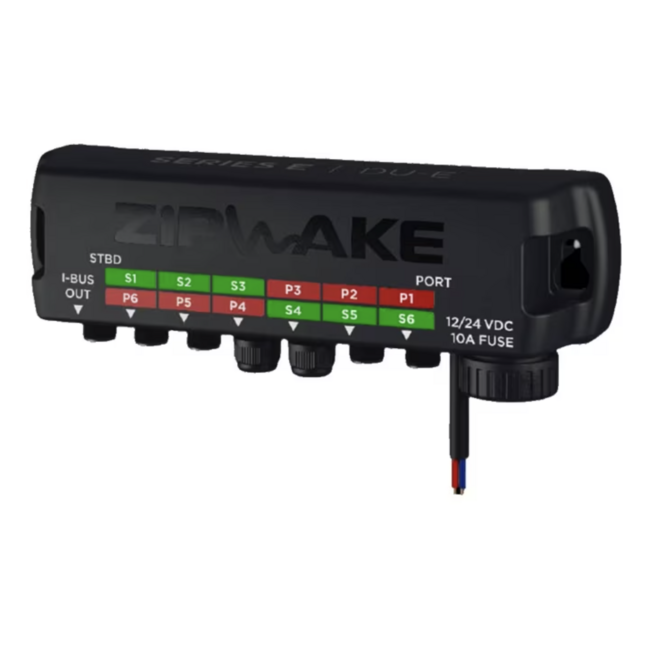

Verteilereinheit (DU-E)
Zentrale Strom- und Datenverteilungseinheit. Versorgt die Interzeptoren mit Energie, mit integriertem Überlast- und Kurzschlussschutz. Wasserdicht (IP67), ölbeständig und zündgeschützt – ideal für den Einbau unter Deck.

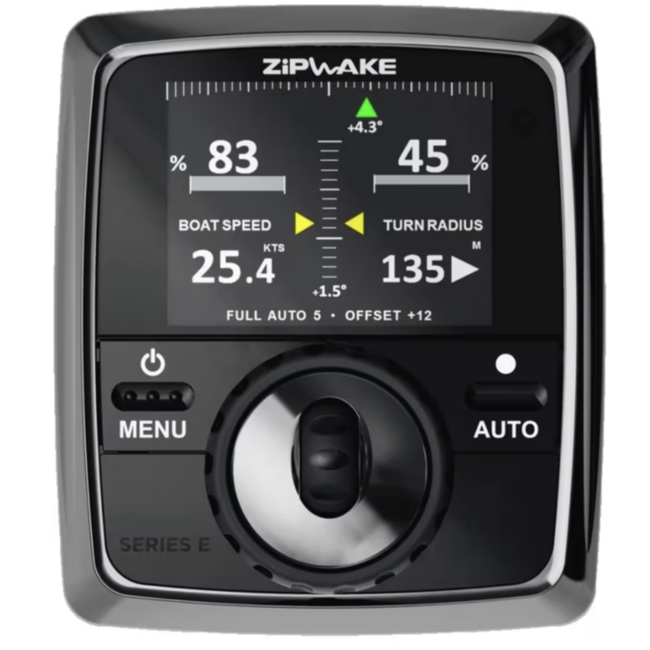

Bedienfeld (CP-E)
Intuitives 3D-Bedienfeld mit hellem, sonnenlichttauglichem Display und zwei Steuerrädern für manuelle Anpassungen. Ermöglicht vollautomatischen Betrieb mit Echtzeit-Überwachung von Geschwindigkeit, Roll- und Nickwinkel.
Interzeptortyp: Chine (Winkelmontage)
Länge: 400 mm (15,7 in)
Hubweg: 60 mm (2,4 in)
Blattgeschwindigkeit: 40 mm/s
Max. Bootsgeschwindigkeit: 60 Knoten (≈ 110 km/h)
Bootslänge: bis 30 m (≈ 100 ft)
Spannungsbereich: 12–32 V DC
Leistungsaufnahme: ca. 50 W max.
Schutzart: IP68 (Interzeptoren), IP67 (DU & CP)
Servotyp: Dual bürstenlos, eintauchfähig
Steckertyp: M12 5-polig
Kabellänge: 3 m Standard, bis 6 m erweiterbar
Betriebstemperatur: 0 °C bis +40 °C
Lagertemperatur: –40 °C bis +90 °C
Gewicht: ≈ 15 kg (33 lb)

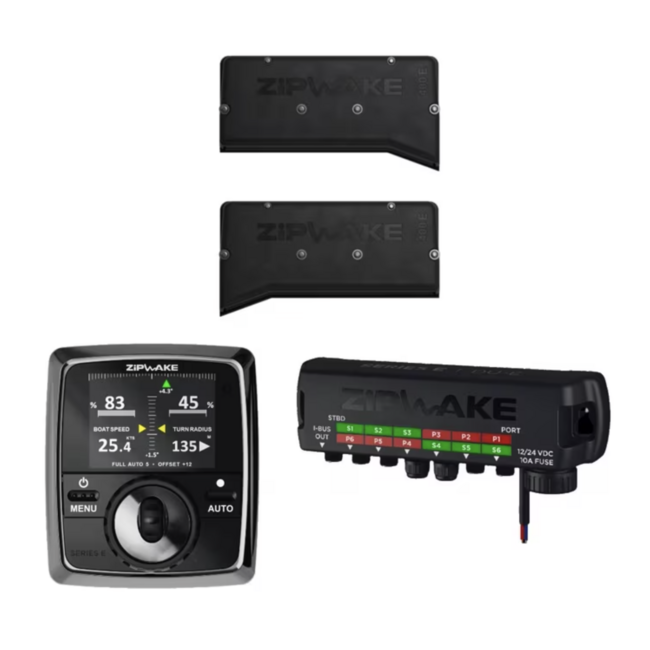

2 × Chine-Interzeptoren (400 mm) mit 3 m Kabeln und Montageplatten
1 × Verteilereinheit (DU-E) mit 4 m Stromkabel
1 × Bedienfeld (CP-E)
1 × Standard-Verlängerungskabel
Bedienungsanleitung
Installationshandbuch
Bohrschablonen
Montageschrauben
Schnellstartanleitung
Garantiekarte
Die Chine-Interzeptoren werden bündig an den schrägen Rumpfabschnitten installiert, um optimalen Wasserfluss und effektive Rollkompensation zu gewährleisten. Sie sollten exakt mit den mitgelieferten Schablonen positioniert werden, um eine gleichmäßige Hubwirkung auf beiden Seiten sicherzustellen. Die Verteilereinheit wird in einem trockenen, zugänglichen Bereich wie dem Maschinenraum montiert, während das Bedienfeld am Steuerstand installiert wird.
Kabeldurchführungen unterhalb der Wasserlinie müssen sorgfältig abgedichtet werden, um den IP-Schutz zu erhalten. Das modulare System erlaubt die Erweiterung auf bis zu sechs Interzeptoren ohne zusätzliche Netzteile oder Anschlüsse.
