Zipwake Series 400E Chine Integrator Module Kitbox Trimsystem

Das Zipwake Series 400E Chine Integrator Module Kitbox Trimsystem ist eine fortschrittliche, professionelle Lösung für dynamische Trimm- und Stabilitätsregelung bei Booten bis zu 30 m (100 ft) Länge. Als Teil der Series E wurde es speziell für größere und schwerere Boote entwickelt und bietet dank 60 mm Hubweg und 40 mm/s Blattgeschwindigkeit höhere Hubkraft und schnellere Reaktion als die Series S.
Die Chine-Ausführung ist für schräge Rumpfflächen optimiert und verbessert die Roll- und Nickkompensation bei V-Rümpfen. Die Version mit Integrator Module (IM-E) ersetzt das herkömmliche Bedienfeld und ermöglicht eine zentrale Steuerung über Multifunktionsdisplays (MFDs) und Smart-Geräte – ideal für komplexe Installationen und ein aufgeräumtes Cockpit.

MERKMALE

• Chine-optimiertes Design: Für schräge Rumpfbereiche entwickelt, maximale Roll- und Nickkontrolle.

• Series E-Leistung: Für größere, schwerere Boote bis 30 m mit schneller und präziser Trimmregelung.

• Zentrale digitale Steuerung: Das Integrator Module ersetzt das Bedienfeld und ermöglicht Steuerung über MFDs und Smart-Geräte.

• Automatische Stabilisierung: Echtzeit-Korrektur von Trimm und Rollen für mehr Komfort und Effizienz.

• Robuste Bauweise: IP68-Interzeptoren, IP67-Elektronik, öl- und zündgeschützt.

• Erweiterbares System: Bis zu sechs Interzeptoren über zusätzliche Verteilereinheiten.

• Kraftstoffeffizienz: Reduziert Wellenwiderstand und verbessert Geschwindigkeit und Verbrauch.

HAUPTKOMPONENTEN

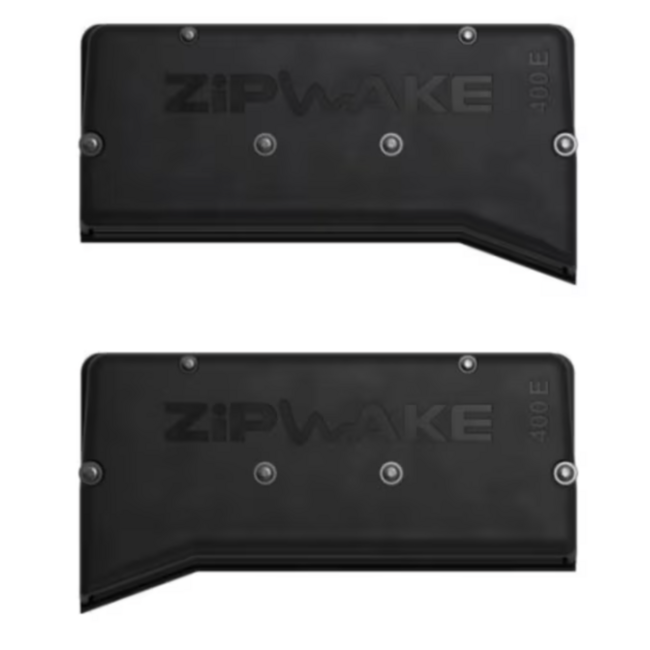

Chine-Interzeptoren (IT400-E Chine)
Zwei 400 mm Chine-Interzeptoren für schräge Rumpfoberflächen mit dualen Servoantrieben für hohe Präzision und Hubkraft bis 60 Knoten.

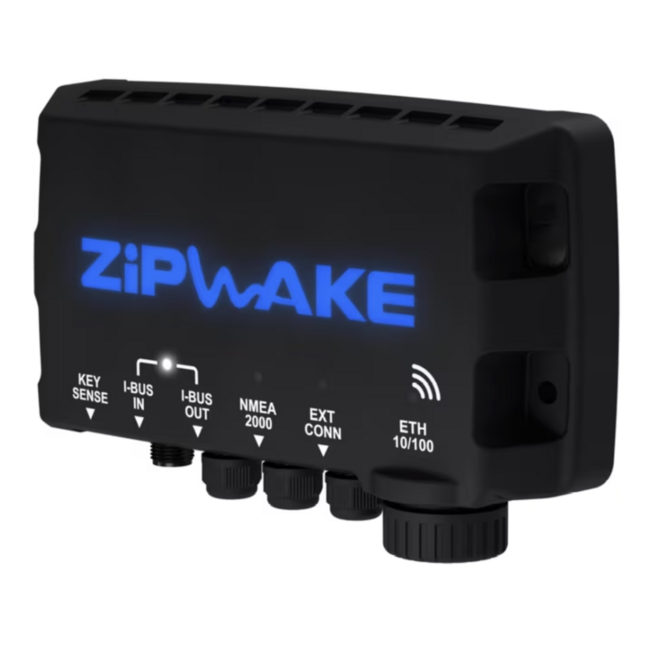

Integrator Module (IM-E)
Kompaktes, wasserdichtes Modul, das das Bedienfeld ersetzt und nahtlos mit MFDs und Smart-Geräten verbunden wird. Ermöglicht Steuerung, Überwachung und Updates über die Zipwake-App.

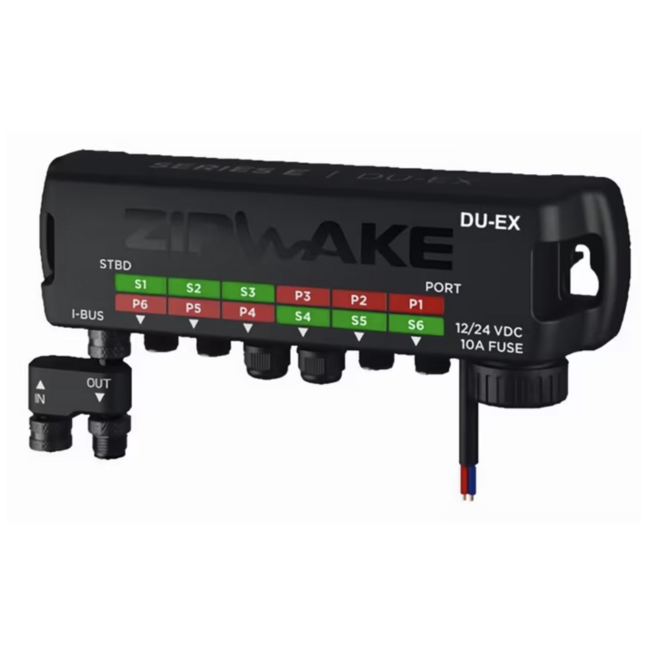

Verteilereinheit (DU-E)
Versorgt und steuert bis zu drei Series-E-Doppelservo-Interzeptoren; robust, IP67-zertifiziert, mit integriertem Schutz und 4 m-Stromkabel.

TECHNISCHE DATEN

• Interzeptortyp: Chine (Winkelmontage)

• Länge: 400 mm (15,7 in)

• Hubweg: 60 mm (2,4 in)

• Geschwindigkeit: 40 mm/s

• Max. Bootsgeschwindigkeit: 60 Knoten (≈ 110 km/h)

• Spannung: 12–32 V DC

• Leistung: ≈ 50 W max.

• Schutzart: IP68 (Interzeptoren), IP67 (DU & IM)

• Servotyp: Doppel-bürstenlos, eintauchfähig

• Kabel: 3 m Standard, bis 6 m erweiterbar

• Betriebstemp.: 0 °C – +40 °C

• Lagertemp.: –40 °C – +90 °C

• Gewicht: ≈ 15 kg (33 lb)

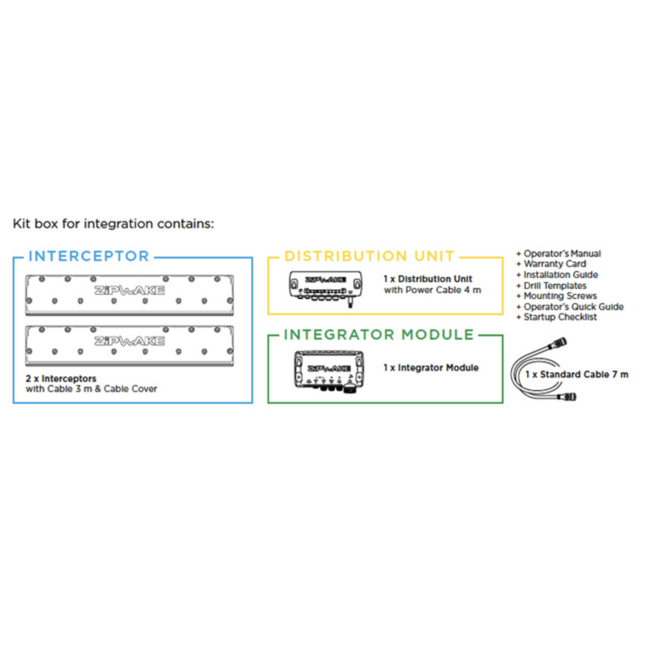

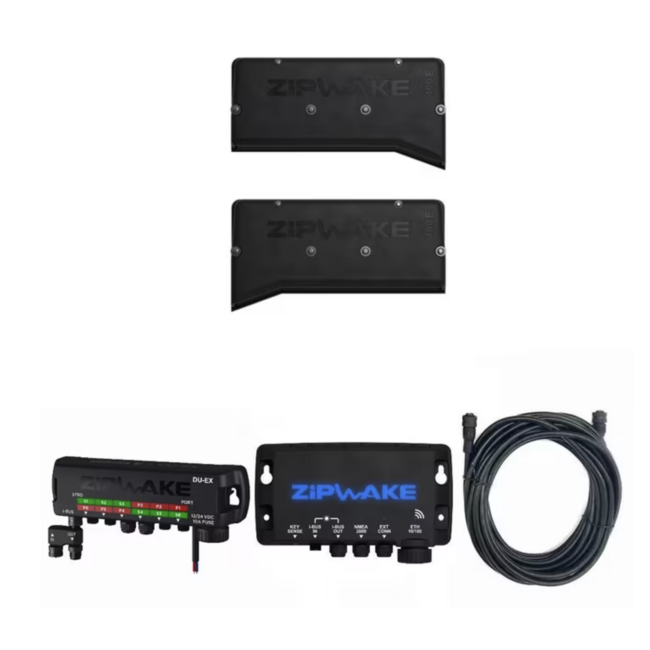

LIEFERUMFANG

• 2 × Chine-Interzeptoren (400 mm) mit 3 m-Kabeln und Montageplatten

• 1 × Verteilereinheit (DU-E) mit 4 m-Stromkabel

• 1 × Integrator Module (IM-E)

• 1 × Standard-Verlängerungskabel

• Bedienungsanleitung, Installationshandbuch, Bohrschablonen, Montageschrauben, Schnellstart- und Garantiekarte

INSTALLATION

Die Chine-Interzeptoren werden bündig an den schrägen Rumpfsektionen montiert, um optimalen Wasserfluss und effiziente Rollkompensation zu gewährleisten. Die Verteilereinheit sollte in einem trockenen, zugänglichen Bereich wie dem Maschinenraum installiert werden, während das Integrator Module in der Nähe des Steuerstands oder hinter dem Armaturenbrett angebracht wird, um Verbindung zum NMEA-2000-Netzwerk und zu MFDs zu sichern. Alle Kabeldurchführungen unterhalb der Wasserlinie müssen sorgfältig abgedichtet werden, um die IP-Schutzklasse zu erhalten. Das modulare System erlaubt den Anschluss von bis zu sechs Interzeptoren ohne zusätzliche Netzteile.
