Die EchoPilot FLS Platinum Engine ist ein Forward-Looking Sonar für Fremd-Displays mit 2D-Echtzeitansicht des Meeresbodens bis 200 m voraus für mehr Sicherheit. Lesen Sie mehr.
Die EchoPilot FLS Platinum Engine ist ein kompaktes vorwärtsgerichtetes Sonar, das jeden Kartenplotter, jedes Multifunktionsdisplay, jedes Radar oder jeden PC mit Videoeingang in ein voll funktionsfähiges vorwärtsgerichtetes 2D-Sonar (FLS) verwandelt. Dieses System liefert eine Live-Ansicht des Meeresbodens in Echtzeit und bietet eine zusätzliche Sicherheit beim Navigieren in unbekannten Häfen, engen Ankerplätzen oder schlecht kartierten Gewässern, insbesondere bei Nacht.
Im Gegensatz zu herkömmlichen Echoloten oder langsameren Phased-Array-Sonaren verwendet das FLS Platinum Engine ein elektronisch gesteuertes Sonar-Array, das kontinuierlich einen vollen vertikalen Bogen von 90° abtastet (von direkt voraus bis geradeaus) und den gesamten Bildschirm alle ein bis zwei Sekunden aktualisiert. Wenn sich Ihr Schiff auf ein Hindernis oder eine Böschung zubewegt, reagiert das Sonarbild sofort und liefert ein unmittelbares visuelles Feedback.

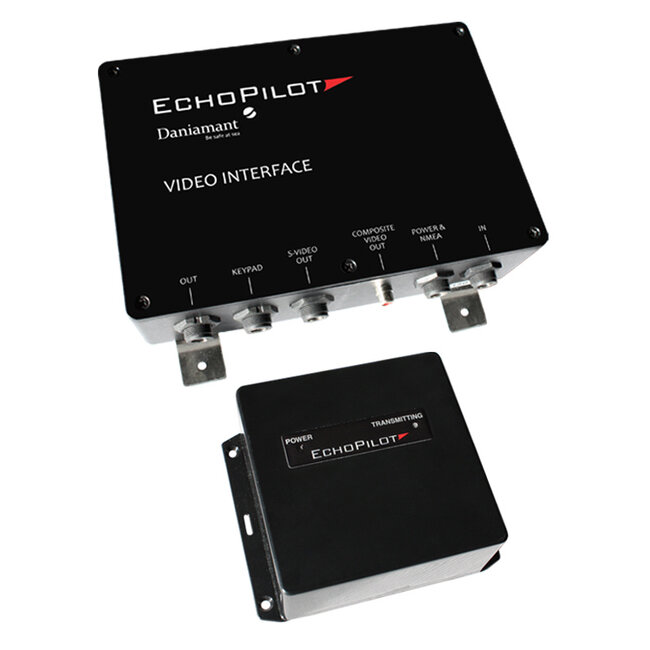

Mit einer einfachen Installation, die nur einen einzigen Schwinger und eine kompakte Senderbox erfordert, ist dieses System ideal für Skipper, die eine schnelle und genaue Darstellung des Meeresbodens mit minimaler Verkabelung suchen. Die Composite- und S-Video-Ausgänge ermöglichen die Integration mit den meisten Marine- oder Haushaltsbildschirmen.
Das System unterstützt auch mehrere Display-Standorte über optionale Repeater-Einheiten, die jeweils über ein eigenes Tastenfeld verfügen und den gleichzeitigen Betrieb an verschiedenen Stationen an Bord ermöglichen.
In den folgenden Kategorien finden Sie kompatible Drittanbieter-Displays von Furuno, Nottrot und Hatteland:
Großer vertikaler Erfassungsbereich von 90°:
Deckt einen vollen vertikalen Bogen von 90° ab und scannt von geradeaus bis direkt unter die Wasseroberfläche - ideal für die sichere Navigation in komplexen Gewässern.
Echtzeit-Sonar-Anzeige:
Die vollständige Sonaransicht wird kontinuierlich aktualisiert und zeigt sofort Veränderungen des Meeresbodens und Hindernisse an.
Bis zu 200 m Vorwärtsreichweite und 100 m Tiefenreichweite:
Leistungsstarkes Sonar für die Vorwärtserkennung über große Entfernungen und die Kartierung des tiefen Meeresbodens.
Geschwindigkeitsabhängiger Tiefenverlauf:
Zeigt eine 15-Sekunden-Historie des achterlichen Meeresbodens an und hilft Ihnen dabei, das jüngste Unterwasser-Terrain zu visualisieren.
Vorwärts-Alarm:
Warnt Sie, wenn vor Ihnen flache Gefahren erkannt werden, um die Sicherheit in schwierigen Gebieten zu erhöhen.
Unterstützung mehrerer Displays:
Schließen Sie einfach zusätzliche Displays mit speziellen Repeatern an - jede Station kann unabhängig gesteuert werden.
Composite-Video- und S-Video-Ausgang:
Kompatibel mit einer Vielzahl von videofähigen Kartenplottern, Displays und PCs.
NMEA 0183 Eingang und Ausgang:
Integriert mit GPS- und Log-Sensoren zur Anzeige von Geschwindigkeit, Position und Wegpunktdaten neben Sonarbildern.
Flachwasser-Auto-Range-Modus:
Wählt automatisch die optimale Reichweite basierend auf der aktuellen Tiefe für einen problemlosen Betrieb.
Anpassbare Display-Einstellungen:
Passen Sie Farbmodi, Verstärkung, Filterung und Anzeigeoptionen an Ihre Vorlieben und Bedingungen an.
Einfache, modulare Installation:
Das kompakte Gehäuse des Senders und der einziehbare Schwinger ermöglichen eine einfache Installation, auch auf kleineren Schiffen.
Betriebsgeschwindigkeit: bis zu 10 Knoten
2D-Frontansicht Anzeige
Bereich der Bodenvermessung: 10× Wassertiefe
Maximale Tiefenerkennung: 100 Meter
Maximale Vorwärtsreichweite: 200 Meter
Betriebsfrequenz: 200 kHz
Stromversorgung: 12/24 V DC
Anzeigeaktualisierungsrate: ca. 0,2 Sekunden (bis zu 5 Aktualisierungen pro Sekunde in einigen Modi)
Videoausgang: Composite Video und S-Video
Anzeigeart: Anzeige von Drittanbietern erforderlich (nicht enthalten)
Stromverbrauch:
Anzeige: 300 mA bis 700 mA (je nach Helligkeit)
Senderbox: 50 mA
Eingebaute Test- und Diagnosetools
Repeater-Anzeigeoption verfügbar
Einstellungen für Vorwärtsalarm und Flachwasseralarm
NMEA 0183 Version 2.0 Ein-/Ausgang (GPS, Tiefe, Geschwindigkeit usw.)
HINWEIS: Vergewissern Sie sich, dass Sie die gewünschte Variante oben rechts auswählen, bevor Sie sie in den Warenkorb legen.

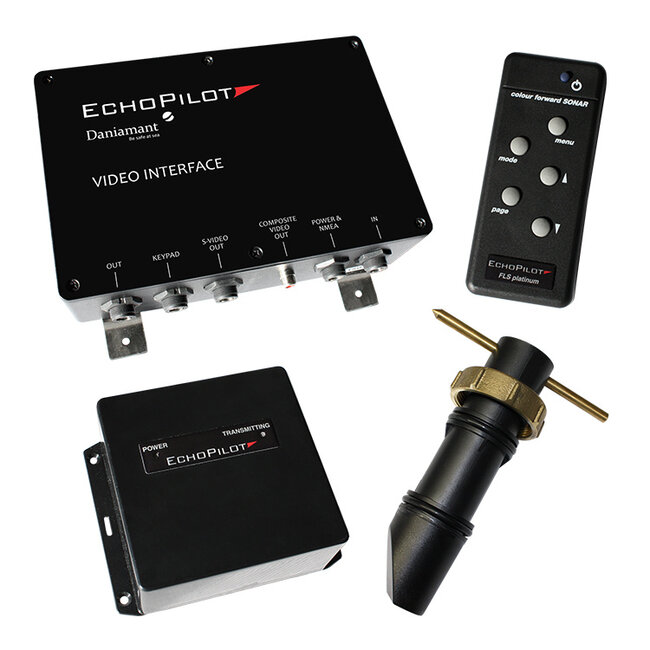

PLATINUM – Komplettes Sonarsystem
Enthält:
1 × Senderbox (Platinum)
1 × Platinum Tastatur mit Befestigungen
1 × Videobox
1 × Pro Transducer
1 × Pro Rumpfdurchführung Bronze
Stromkabel, S-Video Kabel, Composite Video Kabel
1 × Transducer-Verlängerungskabel (10 m)
1 × Datenkabel (10 m)
PLATINUM VIDEO – Repeater Display Einheit (Add-On)
Enthält:
1 × Videobox
1 × Platinum Tastatur mit Befestigungen
1 × Datenkabel (10 m)
(Repeater Einheit für FLS Platinum Engine)
