EchoPilot FLS 3D - Vorwärtsgerichteter 30-Grad-Sonar für Displays von Drittanbietern

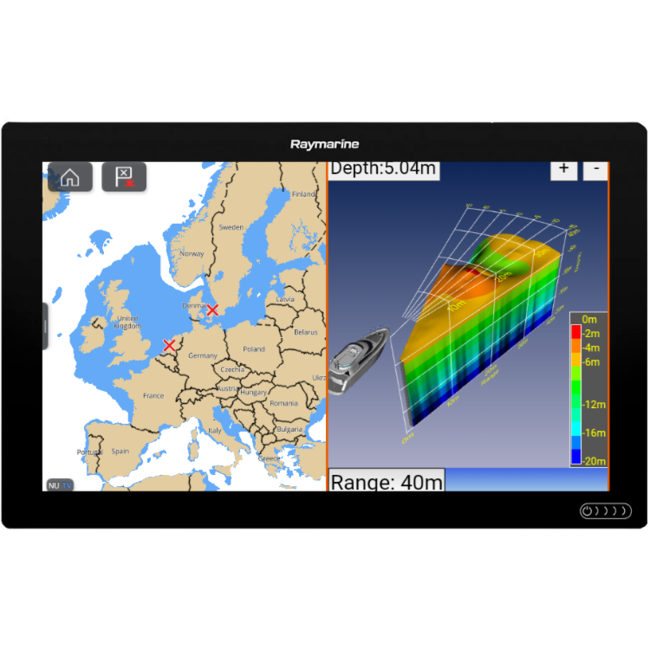

Das EchoPilot FLS 3D 30 Degree Forward-Looking Sonar ist eine kompakte, stromlinienförmige Alternative zum klassischen FLS 3D-Modell und wurde für Bootseigner entwickelt, die eine fortschrittliche Sonarleistung mit einer einfacheren Installation und einer fokussierteren Sicht nach vorne suchen. Im Gegensatz zum Standard-FLS 3D, das zwei Schwinger für eine breite horizontale Abtastung von 60° verwendet, arbeitet das FLS 3D 30 Degree mit einem einzigen Schwinger, der ein horizontales Sichtfeld von 30° bietet, während die gleiche Reichweite von 200 Metern nach vorne, die 100-Meter-Tiefenerkennung und die 3D-Bildgebung in Echtzeit erhalten bleiben.

Dieses Modell ist ideal für Schiffe zwischen 29 und 60 Fuß, die keine extrem große Reichweite benötigen, aber dennoch Sonar-Funktionen auf kommerziellem Niveau mit einfacher Installation und einem günstigeren Preis wünschen. Dank der Average-Forward-Depth-Technologie können Sie die durchschnittliche Wassertiefe vor Ihnen klar und deutlich erkennen und erhalten so ein entscheidendes Situationsbewusstsein, das weit über das hinausgeht, was herkömmliche Echolote bieten.

Mit seinem 20-fachen Verhältnis von Tiefe zu Reichweite ermöglicht das FLS 3D 30 Degree eine Sicht von 100 Metern in nur 5 Metern Wassertiefe - eine Leistung, die von herkömmlichen Sonarsystemen nicht erreicht wird.

Das FLS 3D 30 Degree wurde für einfaches Plug-and-Play entwickelt und lässt sich über Standard-HDMI- oder VGA-Videoausgänge an praktisch jeden Kartenplotter oder Monitor eines Drittanbieters anschließen. Es sind keine proprietäre Software oder Adapter erforderlich. Außerdem ist er vollständig kompatibel mit den neuesten Furuno-Kartenplottern, Nottrot-Bildschirmen und Hatteland-Displays und lässt sich so leicht in Ihre bestehende Navigationseinrichtung integrieren.

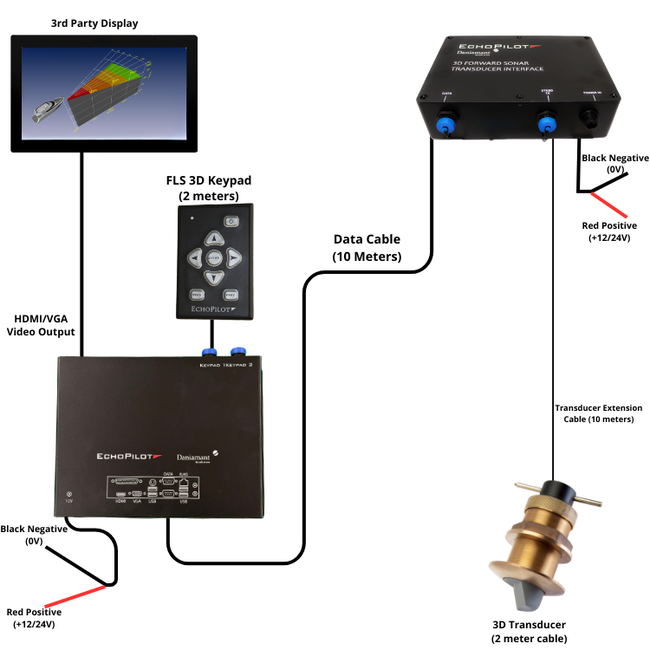

Der FLS 3D lässt sich über HDMI- und VGA-Videoausgänge an jedes beliebige Display eines Drittanbieters anschließen. Verbinden Sie einfach das Videokabel mit dem Videoeingang des Displays, und schon kann es losgehen.

In den folgenden Kategorien finden Sie kompatible Drittanbieter-Displays von Furuno, Nottrot und Hatteland:

• Marine Monitore (Hatteland und Nottrot)
• Multifunktionsdisplays (Furuno)

FEATURES

Horizontales Sichtfeld von 30°:
Erfasst einen weiten Bereich von 30° vor dem Bug und ermöglicht so die frühzeitige Erkennung von Hindernissen und Terrain.

Durchschnittliche digitale Tiefenmessung vorwärts:
Berechnet die durchschnittliche Tiefe vor dem Schiff und gleicht Unregelmäßigkeiten aus, um eine stabile und genaue Anzeige zu gewährleisten.

200 m Vorwärts- und 100 m Tiefenreichweite:

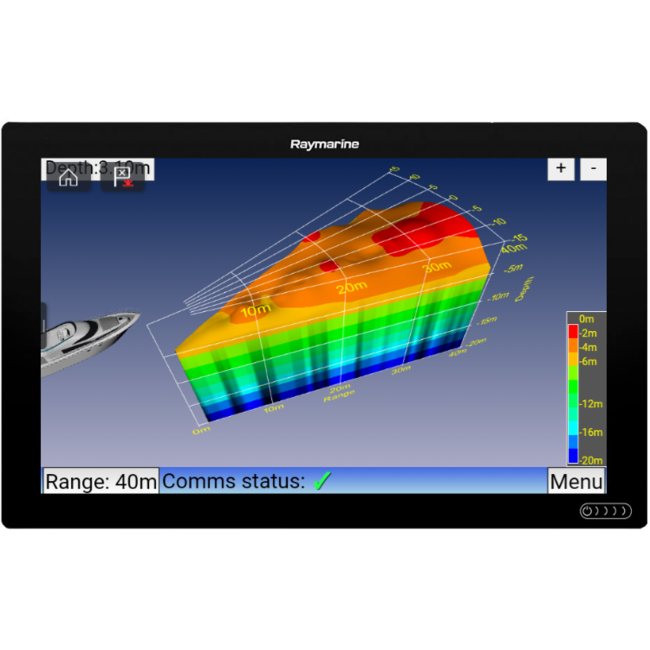

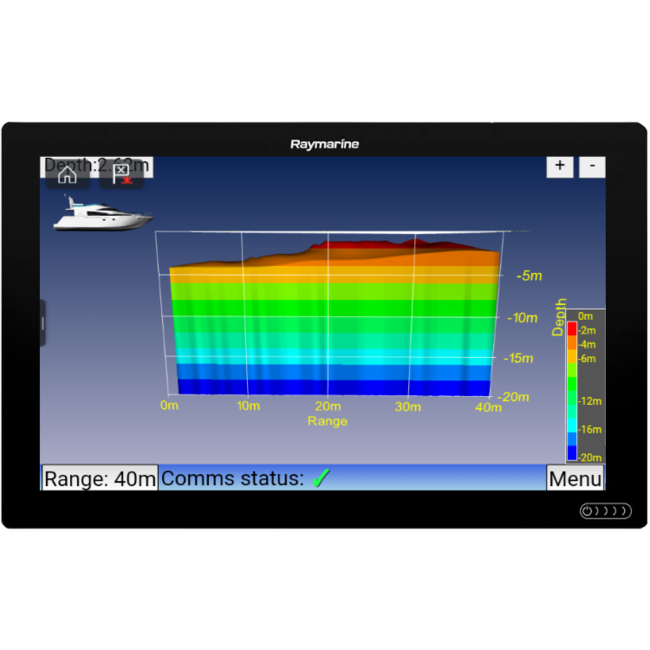

Gestochen scharfe 3D-Darstellung bis zu 100 Meter unter und bis zu 200 Meter vor dem Schiff.

20-faches Verhältnis von Tiefe zu Reichweite:
Außergewöhnliche Flachwasserleistung - sehen Sie 100 Meter vorwärts und nur 5 Meter unter Wasser.

Universeller Videoausgang - HDMI & VGA:
Einfache Integration mit nahezu jedem modernen Bildschirm - keine zusätzliche Hardware erforderlich.

Schnelle Aktualisierungsrate (1-1,5 Sekunden):
Kontinuierliche Aktualisierungen halten Sie über sich ändernde Unterwasserbedingungen nahezu in Echtzeit auf dem Laufenden.

Hohe Winkelgenauigkeit (~1,5°):
Liefert detaillierte Bilder für eine klare Identifizierung von Unterwasserstrukturen und Gefahren.

Geringer Stromverbrauch (~20 W):
Arbeitet mit 12- oder 24-V-Gleichstromsystemen und eignet sich daher für Schiffe mit begrenzter elektrischer Kapazität.

Windows-basierter eingebetteter Prozessor:
Bietet eine stabile, aufrüstbare Betriebsumgebung für nahtlosen Betrieb.

Einfache, in sich geschlossene Installation:
Enthält alles, was benötigt wird - Schallwandler, Prozessor, Verkabelung und Tastatur - und ist für eine unkomplizierte Installation bereit.

SPEZIFIKATIONEN

• Betriebsgeschwindigkeit: Bis zu 10 Knoten

• 3D-Frontansicht: 30° vollständige 3D-Ansicht

• Bodenabtastreichweite: 20× Wassertiefe

• Maximale Tiefenerkennung: 100 Meter

• Maximale Vorwärtserfassung: 200 Meter

• Betriebsfrequenz: 200 kHz

• Stromversorgung: 12/24 V DC, ~20 W

• Maximale Ausgangsleistung: 28 W

• Winkelgenauigkeit: Ca. 1,5°

• Roll-/Neigungsstabilisierung: Nicht anwendbar

• Betriebssystem: Windows

• Aktualisierungsrate: 1 bis 1,5 Sekunden

• Videoausgang: HDMI und VGA

• Stromverbrauch im Standby: 400 mA

• Stromverbrauch aktiv: 1.200 mA

VERFÜGBARE VARIANTEN UND IHR INHALT

HINWEIS: Vergewissern Sie sich, dass Sie die gewünschte Variante oben rechts auswählen, bevor Sie sie in den Warenkorb legen.

FLS3D 5B 30 GRAD – Bronze Rumpfdurchführung

• 1 × Visueller Prozessor

• 1 × Transducer-Schnittstellenbox

• 1 × 2,5” FLS 3D Transducer

• 1 × 5” Bronze Rumpfdurchführung

• 1 × Transducer-Verlängerungskabel

• 1 × FLS 3D Datenkabel

• 1 × FLS 3D Tastatur

• Stromkabel & HDMI-Kabel

FLS3D 5S 30 GRAD – Stahl Rumpfdurchführung

• 1 × Visueller Prozessor

• 1 × Transducer-Schnittstellenbox

• 1 × 2,5” FLS 3D Transducer

• 1 × 5” Stahl Rumpfdurchführung

• 1 × Transducer-Verlängerungskabel

• 1 × FLS 3D Datenkabel

• 1 × FLS 3D Tastatur

• Stromkabel & HDMI-Kabel

FLS3D 5A 30 GRAD – Aluminium Rumpfdurchführung

• 1 × Visueller Prozessor

• 1 × Transducer-Schnittstellenbox

• 1 × 2,5” FLS 3D Transducer

• 1 × 5” Aluminium Rumpfdurchführung

• 1 × Transducer-Verlängerungskabel

• 1 × FLS 3D Datenkabel

• 1 × FLS 3D Tastatur

• Stromkabel & HDMI-Kabel

BROSCHÜREN

• EchoPilot FLS 3D – 30 Degree Brochure
• EchoPilot FLS 3D – 30 Degree Instruction Manual
• EchoPilot FLS 3D – 30 Degree Technical Data Sheet
• EchoPilot FLS 3D – 30 Degree Technical Drawings
