Zipwake Series 300S PRO Chine Integrator Module Kitbox Trimsystem

Das Zipwake Series 300S PRO Chine Integrator Module Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung, die für Gleit- und Halbgleitboote bis zu 18 m (≈ 60 ft) Länge entwickelt wurde. Als Teil der S PRO Serie bietet dieses Modell schnellere Reaktionen, robustere Materialien und eine höhere Betriebssicherheit – ideal für Hochleistungs- und kommerzielle Anwendungen. Das Integrator Module PRO ermöglicht eine nahtlose Systemintegration, wodurch mehrere Interzeptoren oder Zipwake-Einheiten zentral über Multifunktionsdisplays (MFDs) oder Smart-Geräte gesteuert werden können.

Dieses Kit enthält zwei 300 mm Chine-Interzeptoren, eine Verteilereinheit PRO und ein Integrator Module PRO – und bietet damit fortschrittliche dynamische Stabilisierung, intuitive Konnektivität und eine vereinfachte Installation. Es minimiert Rollen und Stampfen in Echtzeit, optimiert den Trimmwinkel zur Verbesserung der Kraftstoffeffizienz und sorgt selbst unter anspruchsvollen Seebedingungen für präzise automatische Steuerung.

MERKMALE

• Zentrale Steuerung: Das Integrator Module PRO verbindet mehrere Zipwake-Systeme für eine einheitliche Kontrolle und Überwachung.
• Optimiertes Chine-Design: 300 mm Chine-Interzeptoren sorgen für effektive Hebekraft und Stabilität auf geneigten Rumpfflächen.
• Automatische dynamische Stabilisierung: Integriertes GPS, Gyro und 3D-Sensoren korrigieren Rollen und Stampfen kontinuierlich.
• Professionelle Leistung: Robuste, wasserdichte und korrosionsbeständige Komponenten für den Dauerbetrieb.
• Schnelle Reaktion: Fortschrittliche Servotechnologie reagiert sofort auf Wellenschlag und Laständerungen.
• Kraftstoffeffizienz: Kontinuierliche automatische Trimmoptimierung reduziert den Widerstand und den Verbrauch.
• Nahtlose Integration: NMEA 2000-Konnektivität für Datenaustausch mit Navigations- und Autopilotsystemen.
• Drahtlose Verwaltung: Konfiguration, Überwachung und Updates über die Zipwake PRO-App.

HAUPTKOMPONENTEN

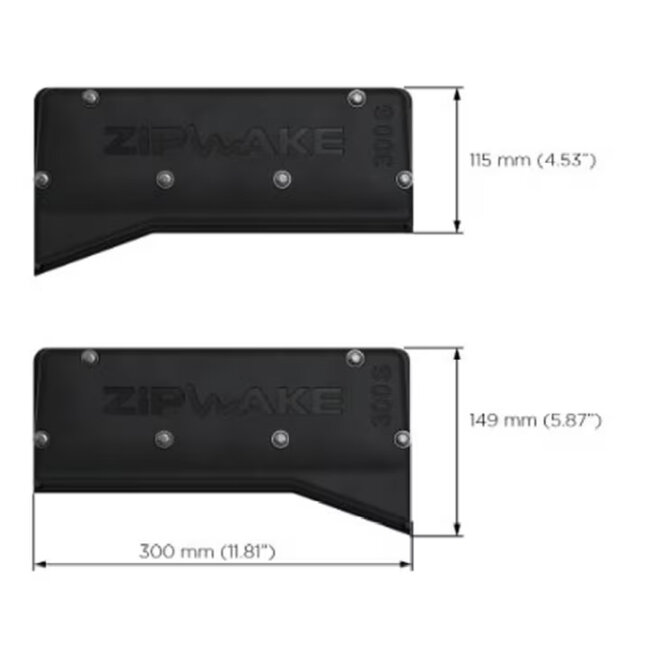

Chine-Interzeptoren (IT300-S PRO Chine)

Zwei 300 mm Chine-Interzeptoren mit bürstenlosen Hochgeschwindigkeits-Servoantrieben, entwickelt für Rümpfe mit geneigten Spiegeln. Ihr kompaktes Design liefert starke Hebekraft und präzise Trimmkorrekturen bei Geschwindigkeiten bis zu 60 Knoten.

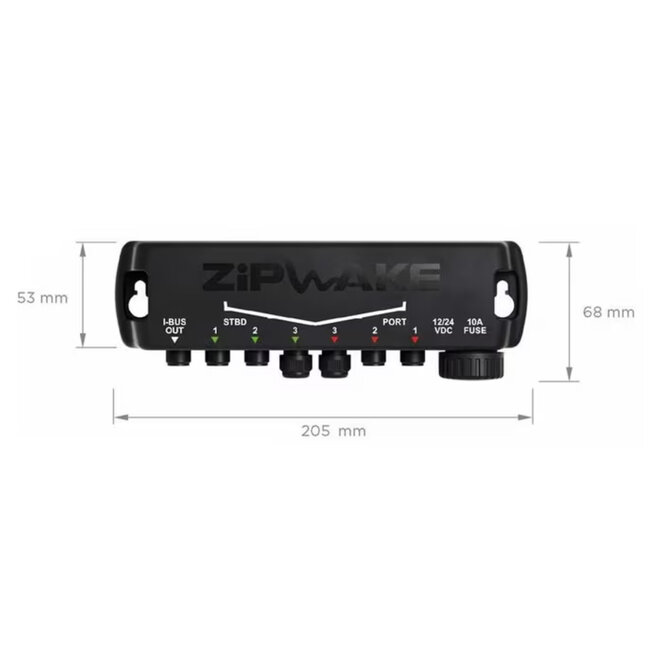

Verteilereinheit PRO (DU-S PRO)

Zentrale, wasserdichte Strom- und Kommunikationseinheit, die bis zu sechs S PRO Interzeptoren koordiniert. Robust, ölbeständig und zündgeschützt mit integriertem elektrischen Schutz und 4 m Stromkabel.

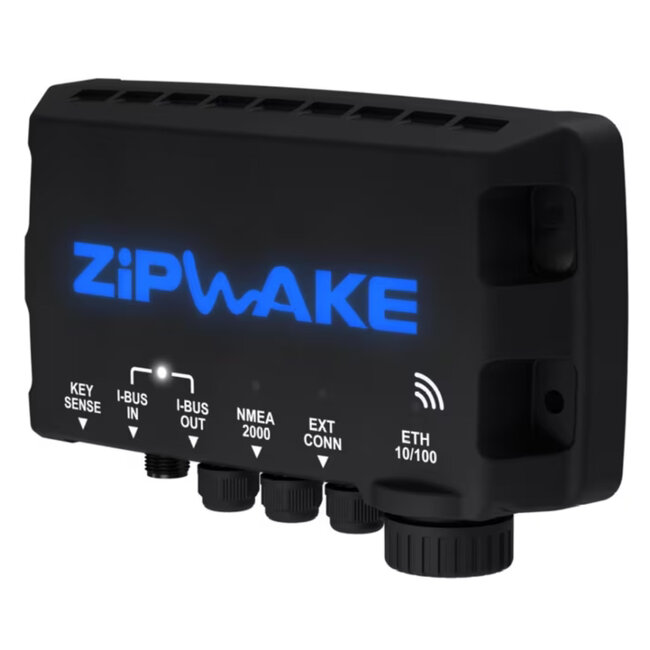

Integrator Module PRO (IM-S PRO)

Kompakte Steuereinheit, die das System mit MFDs, NMEA 2000-Netzwerken und Smart-Geräten verbindet. Unterstützt drahtlose Einrichtung und Überwachung und bietet vollständige Systemdiagnose in Echtzeit.

SPEZIFIKATIONEN

• Interzeptor-Typ: Chine (geneigt)
• Interzeptor-Länge: 300 mm (11,8 in)
• Hubweg: 30 mm (1,2 in)
• Betätigungsgeschwindigkeit: 20 mm/s
• Maximale Schiffsgeschwindigkeit: Bis 60 Knoten (≈ 110 km/h)
• Empfohlene Schiffslänge: Bis 18 m (≈ 60 ft)
• Spannungsbereich: 12–32 V DC
• Leistungsaufnahme: Ca. 25 W max.
• Schutzklasse: IP68 (Interzeptoren), IP67 (DU-S PRO, IM-S PRO)
• Servo-Typ: Bürstenlos, eintauchfähig
• Konnektivität: NMEA 2000, CAN-Bus, drahtlos (App)
• Kabellänge: 3 m (Standard, erweiterbar auf 6 m)
• Betriebstemperatur: 0 °C bis +40 °C (32 °F – 104 °F)
• Lagertemperatur: –40 °C bis +90 °C (–40 °F – 194 °F)
• Gewicht Kitbox: ≈ 12 kg (26 lb)

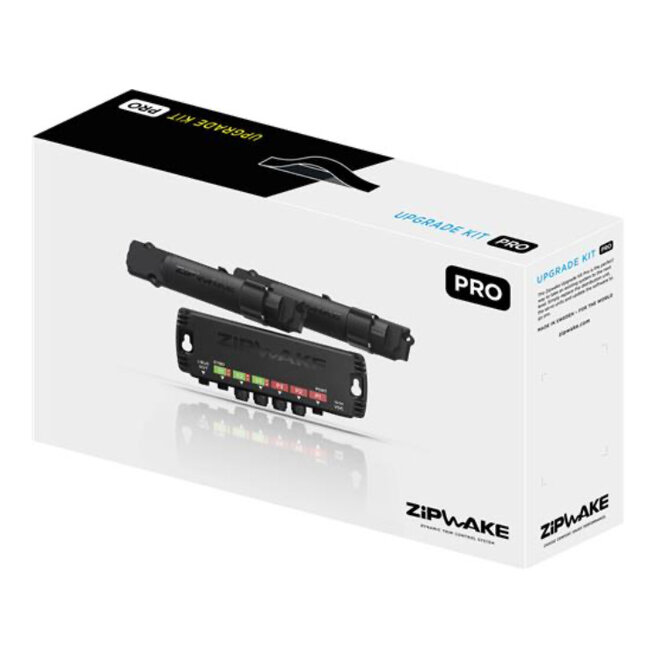

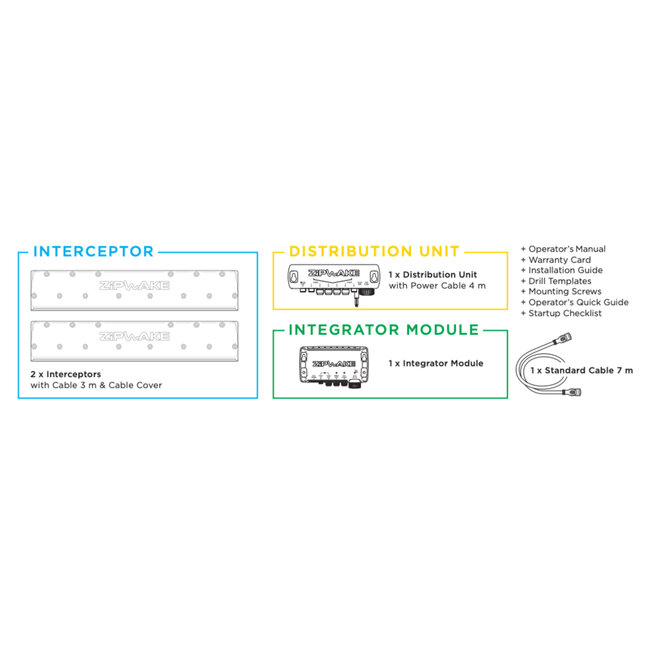

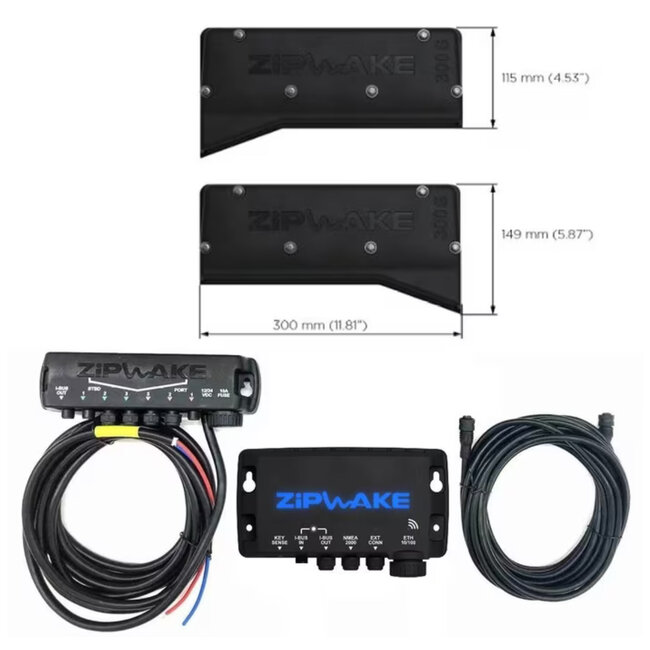

INHALT DES KITS

• 2 × Chine-Interzeptoren (300 mm) mit 3 m Kabeln und Montageplatten
• 1 × Verteilereinheit PRO (DU-S PRO) mit 4 m Stromkabel
• 1 × Integrator Module PRO (IM-S PRO)
• 1 × Verlängerungskabel
• Bedienungsanleitung
• Installationshandbuch
• Bohrschablonen
• Montageschrauben
• Kurzanleitung
• Garantiekarte

INSTALLATIONSHINWEISE

Die 300 mm Chine-Interzeptoren müssen bündig mit den geneigten Rumpfflächen montiert werden, um maximale Effizienz zu erzielen. Verwenden Sie die mitgelieferten Bohrschablonen zur präzisen Ausrichtung und stellen Sie sicher, dass Kabeldurchführungen wasserdicht sind. Die DU-S PRO sollte in einem trockenen, gut zugänglichen Bereich (z. B. Maschinenraum) installiert werden, während das IM-S PRO hinter dem Armaturenbrett oder auf der Flybridge platziert werden kann. Eine korrekte Kalibrierung beim Setup stellt eine präzise Synchronisation zwischen allen Interzeptoren sicher.

BROCHÜREN

• Zipwake Series S Broschüre
• Zipwake Series S Pro Produktspezifikationen
• Zipwake Series S Pro Installationshandbuch
