AIRMAR 225T-PR904 Sidescan Geberpaar

Das AIRMAR 225T-PR904 ist ein Durchbruch-Sidescan-Geberpaar aus Edelstahl mit hochfrequentem CHIRP Side-Scan, entwickelt für Schiffe, die die integrierte CHIRP Side-Scan-Funktion der Furuno NavNet TZtouch3 (TZT12F, TZT16F, TZT19F) und TZtouchXL (TZT10X, TZT13X, TZT16X) Multifunktionsdisplays nutzen. Jeder Geber arbeitet mit 150 W pro Seite im 220–240 kHz CHIRP-Band und liefert klare, symmetrische Backbord-/Steuerbordabbildungen für Strukturerkennung, Bodenvermessung und professionelle Navigation. Die Edelstahlgehäuse gewährleisten hohe Robustheit und zuverlässige Akustikleistung unter anspruchsvollen Bedingungen.

Dieses doppelte System eignet sich ideal für Arbeitsboote, Vermessungsfahrzeuge, Patrouillenboote und anspruchsvolle Freizeitnutzer, die hochauflösende, saubere laterale Abdeckung im höheren Frequenzbereich benötigen. Die Durchbruchmontage bietet optimale akustische Kopplung auch bei Fahrt, während integrierte Temperatursensoren, 12-Pin-Furuno-Stecker und 12-m-Kabel eine einfache Plug-and-Play-Installation ermöglichen.

EIGENSCHAFTEN

• Hochfrequenter CHIRP Side-Scan (Geberpaar): Zwei abgestimmte Geber liefern gleichzeitige Backbord-/Steuerbordbilder bei 220–240 kHz.

• Kompatibel mit TZtouch3 & TZtouchXL: Unterstützt alle integrierten Side-Scan-Funktionen auf TZT12F, TZT16F, TZT19F sowie TZT10X, TZT13X, TZT16X.

• 150 W pro Geber: Gleichmäßige, starke Signalabgabe für präzise Rückmeldungen.

• Edelstahlgehäuse: Korrosionsbeständig und langlebig.

• Integrierte Temperatursensoren: Präzise Wassertemperaturmessung.

• Durchbruchmontage: Sorgt für optimale akustische Kopplung.

• 12-Pin-Furuno-Schnittstelle: Direkte Plug-and-Play-Integration.

• 12-m-Kabel: Marinetaugliche Kabel für sicheres Verlegen.

HAUPTKOMPONENTEN

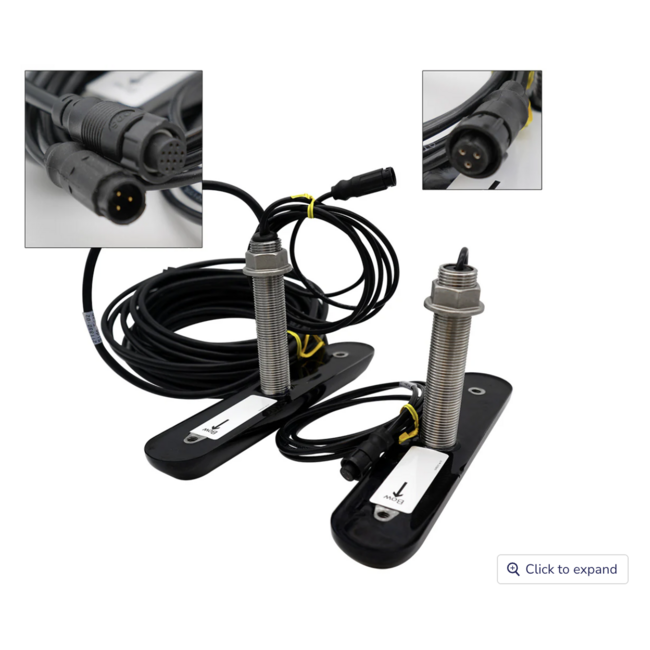

Sidescan Geberpaar
Zwei Edelstahl-Durchbruchgeber, abgestimmt als Backbord-/Steuerbordset. Jeder Geber enthält hochfrequente CHIRP-Elemente und einen integrierten Temperatursensor.

Anschlusskabel (je 12 m)
Marinetaugliche Kabel mit werkseitig montierten 12-Pin-Furuno-Steckern, bereit zur direkten Verbindung mit TZtouch3 und TZtouchXL Displays.

Montagematerial
Kompletter Satz Edelstahl-Durchbruchbeschläge für eine sichere und wasserdichte Installation beider Geber.

SPEZIFIKATIONEN

• Leistung: 150 W pro Geber

• Frequenz: 220–240 kHz (High-Frequency CHIRP)

• Material: Edelstahl

• Montage: Durchbruchmontage (Backbord + Steuerbord)

• Stecker: 12-Pin Furuno

• Kabellänge: 12 m pro Geber

• Sensoren: Wassertemperatur

• Hauptfunktion: Hochfrequente CHIRP Side-Scan Bildgebung

• Kompatible MFDs:
  – TZtouch3: TZT12F / TZT16F / TZT19F
  – TZtouchXL: TZT10X / TZT13X / TZT16X

KOMPATIBILITÄT

• Unterstützte Systeme: Voll kompatibel mit Furuno NavNet TZtouch3 und TZtouchXL Displays mit integrierter CHIRP Side-Scan-Funktion.

• Steckertyp: Zwei 12-Pin-Furuno-Stecker, keine Adapter notwendig.

• Funktionsunterstützung: Aktiviert doppelseitige CHIRP Side-Scan-Bildgebung und Temperaturanzeige.

• Einschränkungen: Nicht kompatibel mit älteren NavNet- oder GP-Systemen ohne Side-Scan.

LIEFERUMFANG

• 225T-PR904 CHIRP Sidescan Geberpaar

• Durchbruch-Montagehardware für beide Geber

• Zwei 12-m-Kabel mit 12-Pin-Steckern

• Installationsdokumentation

INSTALLATIONSHINWEISE

Die beiden Geber müssen bündig mit der Rumpfoberfläche montiert werden, jeweils an Backbord und Steuerbord in Bereichen mit sauberem Wasserfluss. Meiden Sie Strakes, Stufen, Ansaugöffnungen und andere Turbulenzquellen. Innen muss ausreichend Platz zum sicheren Anziehen der Durchbruchverschraubung vorhanden sein. Kabel sind durch wasserdichte Durchführungselemente zu verlegen und von elektrischen Störquellen fernzuhalten. Die volle Funktionalität ist nur mit einem NavNet TZtouch3 oder TZtouchXL Display gewährleistet.
