Airmar TM275LHW Dual-Channel-CHIRP Spiegelheckgeber mit Low CHIRP 42–65 kHz und High-Wide 150–250 kHz bei konstantem 25° Strahl. Mit Temperatursensor und 12-m-Kabel, kompatibel mit Furuno DFF1-UHD, FCV295 und FCV1150. Lesen Sie mehr.
Der AIRMAR TM275LHW ist ein leistungsstarker Dual-Channel-CHIRP Tiefen- und Temperaturgeber, entwickelt für Boote, die sowohl große Tiefenreichweite als auch breite Hochfrequenzabdeckung benötigen. Er kombiniert Low CHIRP (42–65 kHz) für maximale Tiefenpenetration mit High-Wide CHIRP (150–250 kHz), das einen konstanten 25° Strahl über den gesamten Frequenzbereich liefert. In Verbindung mit Furunos DFF1-UHD CHIRP-Modul bietet der TM275LHW echte Breitband-CHIRP-Leistung, weit über traditionellen Einzelfrequenz-Gebern.
Der High-Wide-Kanal bietet mehr als sechsmal so viel Abdeckung wie herkömmliche 200-kHz-Geber und eignet sich ideal zur Erkennung von Köderfischen, pelagischen Arten und Strukturen im Mittelwasser. Für große Tiefen sorgt der Low-CHIRP-Kanal für stabile Grundortung und detaillierte Rückmeldungen. Der TM275LHW ist außerdem kompatibel mit den variablen Frequenz-Echoloten Furuno FCV295 und FCV1150, wobei die konstante 25° Strahlbreite über das gesamte Hochfrequenzband erhalten bleibt. Ein 12-Meter-Kabel ohne Stecker ermöglicht die direkte Verdrahtung an CHIRP-Module oder Echolotterminals.
Dual-Channel-CHIRP-Technologie: Low CHIRP (42–65 kHz) für große Tiefen; High-Wide CHIRP (150–250 kHz) für breite Wassersäulenabdeckung.
Konstante 25° Strahlbreite: Gleichmäßige Abdeckung über den gesamten Hochfrequenzbereich.
Hohe Zieltrennung: Ideal zur Erkennung von Köderfischschwärmen und pelagischen Arten.
Große Tiefenleistung: Low-CHIRP liefert zuverlässige Grundortung.
Optimiert für DFF1-UHD: Volle Breitband-CHIRP-Unterstützung.
Kompatibel mit FCV295 & FCV1150: Unterstützt variable Frequenzmodi.
Integrierter Temperatursensor: Präzise Wassertemperaturmessung.
12-m-Kabel ohne Stecker: Direkte Verdrahtung möglich.

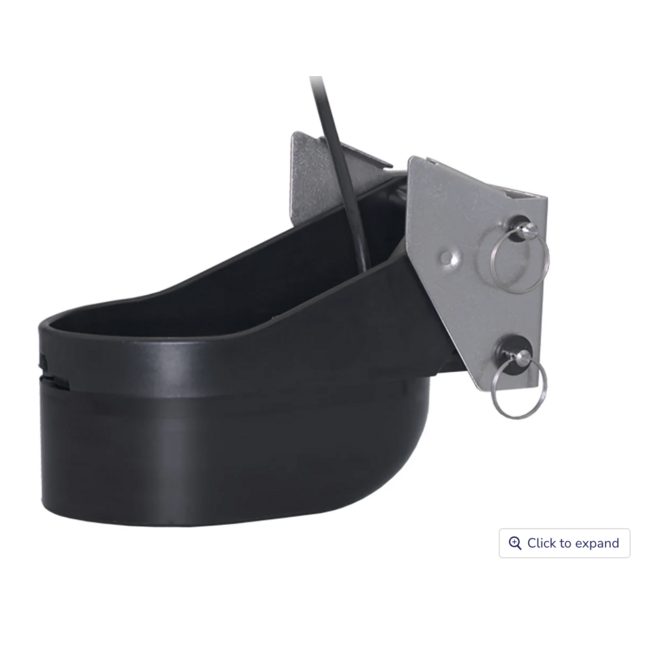

TM275LHW Dual-Channel-CHIRP-Geber
Breitband-CHIRP-Geber mit Low-CHIRP- und High-Wide-CHIRP-Keramikelementen in einem hydrodynamischen Spiegelheckgehäuse. Enthält einen integrierten Temperatursensor.
Spiegelheckhalterung & Befestigungsmaterial
Komplette Halterungs- und Schraubeneinheit für präzise Ausrichtung und stabile akustische Leistung bei unterschiedlichen Geschwindigkeiten.
12-m-Kabel (unterminiert)
Marinetaugliches Kabel zur direkten Verdrahtung in DFF1-UHD-, FCV295- oder FCV1150-Systeme.
CHIRP-Kanäle:
– Low CHIRP: 42–65 kHz
– High-Wide CHIRP: 150–250 kHz (konstanter 25° Strahl)
Material: Verstärktes Polymergehäuse
Montage: Spiegelheckmontage
Kabellänge: 12 m, ohne Stecker
Sensoren: Wassertemperatur
Hauptfunktionen: Tiefenmessung, Fischzielerkennung, breite Wassersäulenabdeckung
Volle CHIRP-Unterstützung mit:
– Furuno DFF1-UHD
– Furuno FCV295
– Furuno FCV1150
Nicht kompatibel mit:
– TZtouch3, TZtouchXL oder TZtouch2 ohne CHIRP-Modul
Kabelanschluss:
– Direkte Verdrahtung erforderlich (kein Stecker vorinstalliert).
TM275LHW CHIRP Spiegelheckgeber
Spiegelheckhalterung und Edelstahlschrauben
12-m-Kabel (unterminiert)
Installationsdokumentation
Der Geber muss an einer Stelle am Spiegelheck montiert werden, an der der Wasserstrom sauber und frei von Turbulenzen ist. Vermeiden Sie Strakes, Stufen oder Ein-/Auslässe. Die Halterung ist präzise auszurichten, um stabile akustische Leistung bei allen Geschwindigkeiten zu gewährleisten. Das Kabel ist durch eine wasserdichte Durchführung zu verlegen und direkt an das CHIRP-Modul oder Echolotterminal anzuschließen. Eine gute Erdung und die Vermeidung elektrischer Störquellen verbessern die CHIRP-Leistung.
Die verstellbare Heckspiegelhalterung ermöglicht eine Ausrichtung über einen typischen Spiegelwinkelbereich von etwa 2° bis 22°, sodass der Geber waagerecht im Wasser positioniert werden kann. Eine korrekte Ausrichtung bei der Montage ist entscheidend für eine optimale akustische Leistung.
