AIRMAR TM265LH CHIRP 1 kW Plastic Transom-Mount Transducer

Der AIRMAR TM265LH ist ein leistungsstarker Dual-Band-CHIRP Spiegelheckgeber, entwickelt für hervorragende Tiefwasserleistung und präzise Hochfrequenzauflösung. Viele Zielfische reagieren optimal auf bestimmte Frequenzen – Blauflossenthunfisch bei 60 kHz, Tintenfisch bei 133 kHz, Kabeljau bei 175 kHz. Der TM265LH deckt all diese Frequenzen und alle Zwischenwerte im gesamten Nieder- und Hochfrequenzbereich ab. Mit 1 kW Leistung bietet er ausgezeichnete Bodenunterscheidung, klare Zieltrennung und stabile Echolotdarstellung in allen Tiefenbereichen.

Der Geber verfügt über ein sieben­elementiges Niederfrequenz-Array (42–65 kHz), das Stärke und Durchdringung bis 914 m (3000 ft) liefert. Die Hochfrequenz-Keramik (130–210 kHz) mit einem schmalen 10°–6° Strahl eignet sich ideal, um enge Strukturen zu analysieren und präzise Fischziele im Mittel- und Flachwasser zu isolieren. Das robuste SEALCAST™ Urethan-Gehäuse und die Edelstahl-Spiegelhalterung ermöglichen eine stabile Montage für Boote aller Antriebsarten. Der TM265LH unterstützt Tiefen- und Temperaturmessung und ist vollständig kompatibel mit Furuno 10-Pin CHIRP-Systemen.

Der TM265LH verfügt über eine verstellbare Heckspiegelhalterung, die eine korrekte Ausrichtung bei unterschiedlichen Spiegelwinkeln ermöglicht. Dadurch wird der Geber optimal im Wasser positioniert und liefert präzise Tiefenmessungen sowie eine gleichmäßige Dual-Channel-CHIRP-Leistung.

EIGENSCHAFTEN

• Dual-Band CHIRP (42–65 & 130–210 kHz): Breitbandige Niederfrequenz plus präzise Hochfrequenzdetails.

• 1 kW Leistung: Hervorragende Tiefwasserfähigkeit und stabile Signalqualität.

• Siebenelementiges LF-Array: Leistungsstark bis 914 m (3000 ft).

• HF-Strahl 10°–6°: Perfekt für Strukturfischerei und enge Zieltrennung.

• 50/200 kHz abgedeckt: Enthalten innerhalb des CHIRP-Bandbereichs.

• Urethan-Akustikfenster: Langlebig und wasserbeständig.

• Edelstahlhalterung: Stabil für alle Rumpf- und Antriebsarten.

• Tiefen- & Temperaturmessung: Schnelle, integrierte Sensoren.

• 10-Pin-Stecker: Direkte Kompatibilität mit Furuno CHIRP-Echoloten.

• 9-m-Kabel (Mix & Match inkl. 1-m-Adapter): Flexible Installationsoptionen.

HAUPTKOMPONENTEN

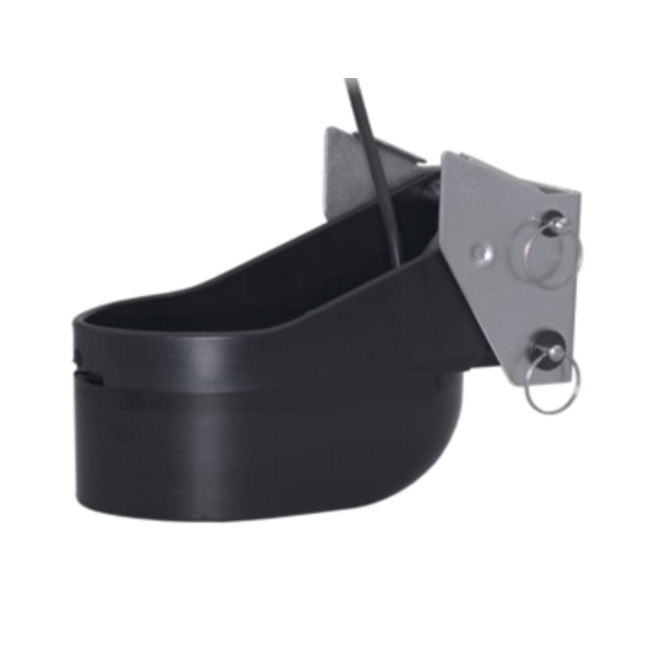

TM265LH Geberkörper
Dual-Band-CHIRP-Keramikelemente in SEALCAST™ Urethan-Gehäuse, ausgelegt für Tiefe und Detailauflösung.

Edelstahl-Spiegelheckhalterung
Robuste, verstellbare Halterung für korrekte Eintauchtiefe und sauberen Wasserstrom (3°–21° Spiegelwinkel).

9-m-Kabel mit 10-Pin-Stecker
Werkseitig vorinstalliert; Mix & Match Version mit zusätzlichem 1-m-Adapter.

SPEZIFIKATIONEN

• Leistung: 1 kW

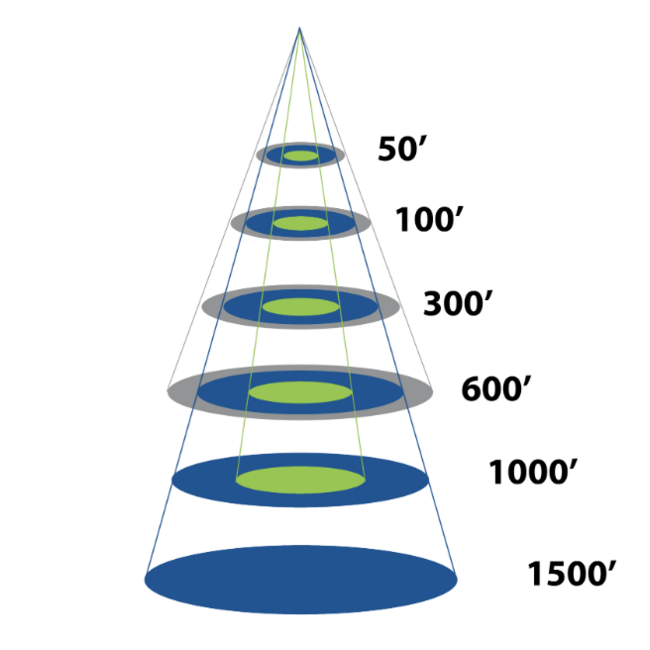

• Niederfrequenz: 42–65 kHz, 25°–16° Strahlbreite

• Hochfrequenz: 130–210 kHz, 10°–6° Strahlbreite

• Funktionen: Tiefe, Temperatur

• Maximale Tiefe: LF: 914 m; HF: 304 m

• Gehäuse: Urethan mit Edelstahlhalterung

• Montage: Spiegelheck

• Rumpfmaterial: Kompatibel mit allen Rumpfmaterialien

• Kabellänge: 9 m

• Max. Bootslänge: Bis 10 m (33 ft)

• Gewicht: 4 kg

• Technologie: Xducer ID®

• Konstruktion: Nicht kippbar, nicht einziehbar

KOMPATIBILITÄT

• Kompatible Systeme: Furuno CHIRP-Fishfinder und TZtouch MFDs mit 10-Pin-Eingang.

• Unterstützte Funktionen: Tiefe und Temperatur.

• Hinweis: Dual-Band-CHIRP; auch erhältlich als B265LH, M265LH, CM265LH und PM265LH.

LIEFERUMFANG

• TM265LH 1 kW Dual-Band CHIRP Spiegelheckgeber

• Edelstahl-Montagehalterung & Befestigungsmaterial

• 9-m-Kabel mit 10-Pin-Stecker

• Installationsunterlagen

INSTALLATIONSHINWEISE

Der Geber sollte an einer glatten, frei von Turbulenzen liegenden Stelle des Spiegelhecks montiert werden. Die Halterung ist so auszurichten, dass der Geber vollständig eingetaucht bleibt und ein sauberer Wasserstrom gewährleistet ist. Kabel über eine wasserdichte Durchführung verlegen und direkt am 10-Pin-Eingang anschließen, fern von Störquellen, um optimale CHIRP-Leistung sicherzustellen.

Die verstellbare Heckspiegelhalterung ermöglicht eine Ausrichtung über einen typischen Spiegelwinkelbereich von etwa 2° bis 22°, sodass der Geber waagerecht im Wasser positioniert werden kann. Eine korrekte Ausrichtung ist entscheidend für präzise Tiefenmessungen und zuverlässige Dual-Channel-CHIRP-Leistung.
