Splitter Kit NMEA 0183 / NMEA 2000

Das Splitter Kit NMEA 0183 / NMEA 2000 ist ein Daten-Interface- und Verteilungskit, das es ermöglicht, die Daten eines einzelnen AIRMAR-Sensors gleichzeitig an NMEA-0183-Geräte und an ein NMEA-2000-Netzwerk auszugeben. Es ist für Installationen konzipiert, bei denen ältere Instrumente und moderne, vernetzte Displays parallel betrieben werden sollen, ohne Sensoren zu duplizieren.

Dieses Kit wird häufig mit AIRMAR WeatherStation-Instrumenten, GPS-Empfängern und Heading-Sensoren eingesetzt und ermöglicht eine nahtlose Integration in gemischten Systemumgebungen wie Refits, professionellen Schiffen und hybriden Navigationsinstallationen. Durch die Aufteilung und Weiterleitung der Sensordaten auf Interface-Ebene werden konsistente und synchronisierte Informationen über beide Kommunikationsstandards hinweg bereitgestellt.

Das Splitter Kit enthält alle notwendigen Kabel- und Anschlusskomponenten für eine zuverlässige Datenübertragung über größere Entfernungen. Die zentrale Anschlussbox vereinfacht die Installation und sorgt für eine saubere Verteilung der Sensordaten auf mehrere Bordsysteme ohne Signalverluste.

KEY FEATURES

• Gleichzeitige Datenausgabe: Ermöglicht die parallele Versorgung von NMEA-0183-Instrumenten und einem NMEA-2000-Netzwerk mit einem einzigen Sensor

• Für AIRMAR-Sensoren entwickelt: Kompatibel mit WeatherStation-Instrumenten, GPS-Empfängern und Heading-Sensoren

• Integration hybrider Netzwerke: Ideal für Schiffe, die NMEA-0183-Altgeräte mit modernen NMEA-2000-Systemen kombinieren

• Zentrale Anschlussbox: Sorgt für übersichtliche Verkabelung und vereinfachte Systeminstallation

• Marinegeeignete Komponenten: Ausgelegt für den dauerhaften Einsatz an Bord

TECHNISCHE INFORMATIONEN

• Kommunikationsmethode: NMEA 0183

• Netzwerkschnittstelle: NMEA 2000

• Sensoranschluss: 9WS

• NMEA-2000-Anschluss: Micro (DeviceNet / Micro-C)

• Display-Anschluss: N2 Micro

• Mitgelieferte Kabellänge: Bis zu 30 m (99’)

• Herkunftsland: USA

LIEFERUMFANG

• NMEA-0183-Kabel

• NMEA-2000-DeviceNet-Kabel mit angespritztem Stecker (männlich)

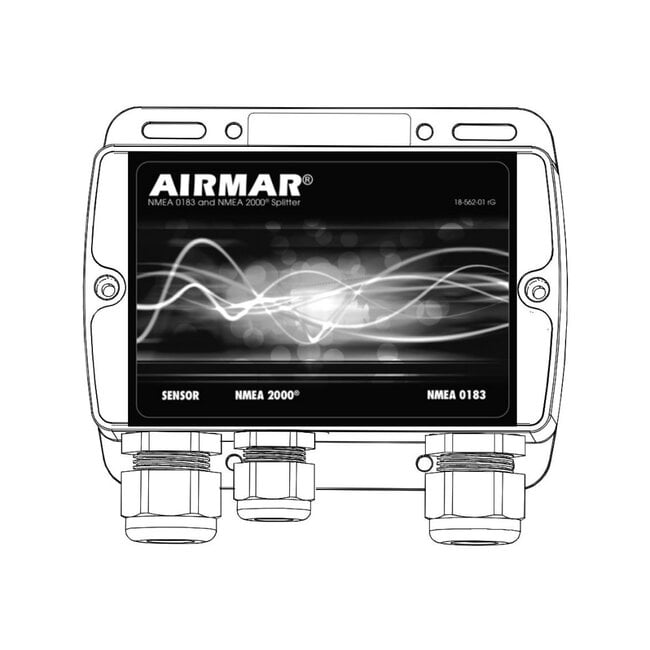

• Anschlussbox

• Verbindungsmaterial

ANWENDUNGSHINWEISE

Dieses Splitter Kit ist ausschließlich für die Datenverteilung vorgesehen und führt keine Signalumwandlung oder Sensorverarbeitung durch. Es sollte an einem trockenen, gut zugänglichen Ort installiert werden, um eine saubere Kabelführung und sichere Anschlüsse zu gewährleisten. Die Einhaltung der NMEA-Netzwerkrichtlinien wird empfohlen, um eine stabile und zuverlässige Systemleistung sicherzustellen.
